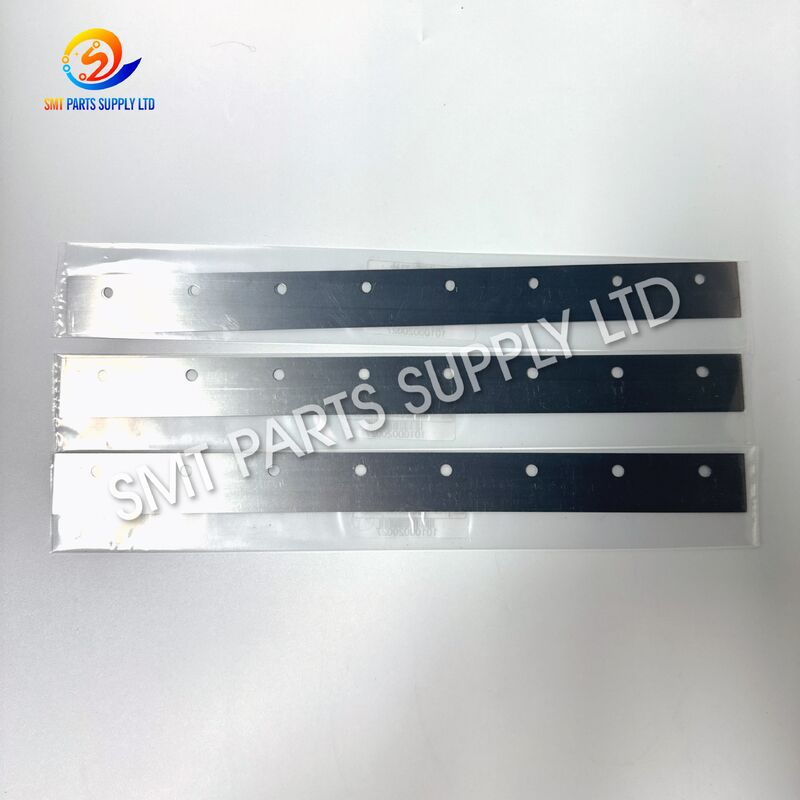

DEKプリンター スキージ刃 170mm 200mm 300mm SMT溶接ペスト印刷用

DEK プリンターのスキージブレードは、SMT 孔版印刷機で使用される重要な消耗部品です。これらはスキージ ホルダーに取り付けられ、ステンシル表面にはんだペーストを押し出し、ペーストを PCB パッドに正確に転写します。この製品範囲には、ブレード サイズ 170mm、200mm、300mm、400mm、440mm があり、部品番号は 129924、129925、133585、133586、および 129927 です。これらのブレードは、安定した印刷圧力、きれいなペーストのローリング、一貫したはんだペーストの塗布が必要な DEK プリンタの用途に適しています。優れたスキージブレードは、はんだ不足、ブリッジ、ペースト残り、不安定な印刷品質を軽減します。 SMT 工場、EMS 企業、PCB 組立ライン、およびメンテナンス チームにとって、生産歩留まりを向上させ、ダウンタイムを削減するには、正しいスキージ ブレードのサイズと部品番号を選択することが重要です。

SMT 生産において、はんだペーストの印刷は、部品の配置とリフローはんだ付けの前の最も重要なプロセスの 1 つです。一般的なはんだ付け欠陥の多くは、印刷段階から始まります。スキージの刃が磨耗、破損、変形していたり​​、ステンシルのサイズと合っていない場合には、はんだペーストが均一に転写できない場合があります。これにより、はんだ接合不良、ショート、はんだ量不足、はんだビード、および印刷の再現性が不安定になる可能性があります。

スキージ ブレードは、継続的な摩擦、圧力、動きを受けて機能します。日常の生産では、刃先が直接版面に接触します。長期間使用すると、エッジが丸くなったり、傷がついたり、凹凸ができたりすることがあります。刃先の真直性や弾力性が失われると、はんだペーストの転がりが不安定になります。オペレーターはそれを補うために圧力を高める必要がある場合がありますが、圧力が過剰になるとステンシルが損傷し、ブレードの寿命が短くなり、印刷の問題がさらに発生する可能性があります。

DEK ステンシルプリンターでは、刃の長さと取り付け精度も重要です。刃が短すぎると、印刷領域を完全にカバーできない場合があります。長すぎるとペースト制御や機械の動作に影響を与える可能性があります。したがって、170mm、200mm、300mm、400mm、440mm などの適切なブレード サイズを選択すると、ステンシルとの接触が改善され、ペースト転写が安定します。

スキージブレードの交換の一般的な原因には、日常的な摩耗、不適切な洗浄、不適切な圧力設定、ペーストのローリング不良、目に見えるブレードの損傷、繰り返される印刷欠陥などが含まれます。 SMT の大量生産では、多くの場合、欠陥が現れるまで待つよりも予防​​交換の方がコスト効率が高くなります。小さなブレードの問題は、大規模なバッチの品質問題、再作業コスト、納期の遅延につながる可能性があります。

正しい DEK プリンタ スキージ ブレードを使用すると、はんだペースト印刷プロセスを安定して再現可能に保つことができます。当社の DEK スキージ ブレードは、170mm、200mm、300mm、400mm、440mm などの一般的に使用されるサイズで提供されます。これらは、さまざまなステンシル幅、PCB サイズ、生産要件に適しています。利用可能な部品番号には 129924、129925、133585、133586、および 129927 が含まれており、メンテナンス エンジニアや購入チームが適切な交換部品を簡単に見つけることができます。

優れたスキージ ブレードは、きれいで真っ直ぐな刃先を備えている必要があります。過度の圧力をかけることなく、ステンシル表面と安定した接触を提供する必要があります。ブレードがステンシル上を移動するとき、はんだペーストがブレードの前でスムーズに転がるのに役立ちます。安定したペーストのローリングにより、ステンシルの開口部に均一に充填できるため、はんだペーストの転写が向上し、印刷欠陥が減少します。

SMT 工場にとって、定期的にブレードを交換することは、印刷品質を維持するための現実的な方法です。高価な機械のダウンタイム、PCB の再加工、または品質要求と比較すると、スキージ ブレードは低コストの消耗部品です。予備のブレードを在庫しておくと、印刷品質が変化した場合に生産ラインが迅速に対応できるようになります。これは、複数の DEK プリンタを実行している工場、多品種生産、または緊急の顧客注文を実行している工場にとって特に重要です。

当社の供給サービスは、定期的な交換需要と緊急のスペアパーツ要件の両方に対応します。お客様が出荷前に刃の長さ、部品番号、機械の用途、注文数量を確認するお手伝いをいたします。どのブレードを選択すればよいかわからないお客様のために、古いブレード サイズ、現在の DEK プリンタ モデル、生産用途に基づいたリファレンス マッチングを提供できます。

DEK プリンタのスキージ ブレードは、SMT はんだペースト印刷ラインで広く使用されています。電子機器製造工場、PCB 組立工場、EMS 生産会社、SMT 機械修理会社、スペアパーツ販売会社に適しています。 SMT プロセスでは、ステンシル プリンターはピック アンド プレース機の前に配置されます。印刷プロセスが不安定な場合、高速実装機や高精度のリフロー炉でも、はんだ付け結果を完全に修正することはできません。したがって、スキージブレードの品質はSMT生産の品質の第一段階に直接影響します。

これらのブレードは、定期的な機械のメンテナンス、スペアパーツの交換、生産ラインのセットアップ、試作、バッチ生産、緊急修理に使用できます。ステンシル幅、PCB サイズ、生産プロセスに応じて、さまざまな長さが選択されます。たとえば、小さな基板には短いブレードが必要になる場合がありますが、大きな PCB または幅の広いステンシルには 400mm または 440mm のブレードが必要になる場合があります。正しく選択すると、はんだペーストの無駄が減り、印刷圧力の安定性が向上します。

家庭用電化製品、自動車用電子機器、産業用制御基板、LED 基板、通信機器、パワーモジュール、または医療用電子機器を生産する工場にとって、安定したはんだペースト印刷は非常に重要です。摩耗した刃は目に見えない品質リスクを引き起こす可能性があります。一部の欠陥は印刷直後には見つからず、リフローまたは最終テスト後に現れる場合があります。これにより、やり直しコストが増加し、納期が遅れ、顧客満足度に影響を与える可能性があります。

スキージ ブレードは DEK プリンタ スキージ ホルダーに取り付けられています。印刷プロセス中に、はんだペーストがステンシル上に配置されます。プリンターは、制御された速度、角度、圧力でステンシル上でブレードを駆動します。ブレードが動くと、はんだペーストが前方に押し出され、ペーストがステンシルの開口部に押し込まれます。 PCB がステンシルの下に配置されると、はんだペーストが開口部を通って PCB パッドに転写されます。

ブレードはステンシル表面との安定した接触を維持する必要があります。接触が軽すぎると、はんだペーストが開口部に完全に充填されない可能性があります。圧力が高すぎると、ペーストがにじみ、ステンシルの摩耗が早くなり、刃先が損傷する可能性があります。適切なブレードは、ペーストの動き、ステンシルの接触、印刷圧力の間の正しいバランスを維持するのに役立ちます。

きれいな刃先が、はんだペーストのスムーズな転がりをサポートします。はんだペーストはステンシル上で単にスライドしたり引きずられたりしてはいけないため、ペーストのローリングは重要です。ブレードの前で転がり、ステンシルの開口部を一貫して充填できるようにする必要があります。刃先が傷つくと糊の巻きが不安定になる場合があります。これにより、ボード間、さらには同じボード上のパッド間でペースト量が異なる可能性があります。

刃の長さもプロセスに影響します。ブレードは印刷領域を完全に覆い、ペーストを制御するのに十分なマージンを持たせる必要があります。選択したブレードの長さが版および基板のサイズと一致しない場合、印刷結果に影響を与える可能性があります。そのため、さまざまな印刷ニーズに合わせて 170mm、200mm、300mm、400mm、440mm などのサイズが一般的に用意されています。

適切な DEK プリンター スキージ ブレードの選択は、現在のマシンと生産用途から始める必要があります。最も直接的な方法は、古い刃の部品番号と刃の長さを確認することです。古いブレードに 129924、129925、133585、133586、または 129927 のマークが付いている場合は、同じ部品番号を使用して交換できます。マークが鮮明でない場合は、刃の長さを測定し、利用可能なサイズ (170mm、200mm、300mm、400mm、440mm) と比較してください。

2点目は基板サイズとステンシル印刷領域の確認です。ブレードは、必要な印刷幅をカバーするのに十分な長さである必要があります。ただし、小さなボードには長すぎるブレードを選択することが常に最良の選択肢であるとは限りません。ペーストの無駄が増え、ペースト管理の効率が低下する可能性があります。したがって、選択した刃の長さはステンシルと製造プロセスに一致する必要があります。

3点目は生産要件です。ファインピッチコンポーネント、BGA、QFN、LED ボード、または厳密なはんだペースト量管理が必要な製品の場合、ブレードの状態は非常に重要です。新しいきれいなブレードを使用すると、印刷の安定性が向上します。一般的な生産においては、定期的に刃物を交換することで品質の変動を抑えることにもつながります。

4点目はストック計画です。 SMT 工場では、一般的なプリンターの消耗品を在庫として保管していることがよくあります。スキージブレードは低コストですが重要な部品です。印刷品質が不安定になった場合、替刃を用意しておくことでトラブルシューティングの時間を短縮できます。複数の DEK プリンタを使用しているお客様には、複数のサイズと部品番号を在庫として保管することをお勧めします。

Q1: DEK プリンターのスキージ ブレードにはどのようなサイズがありますか?
A1: 利用可能なサイズには、170mm、200mm、300mm、400mm、440mmが含まれます。お客様は、ステンシル幅、PCB サイズ、現在の DEK プリンター アプリケーションに応じて適切なサイズを選択できます。

Q2: この製品にはどの部品番号を提供できますか?
A2: DEK プリンター スキージ ブレード部品番号 129924、129925、133585、133586 および 129927 を提供できます。ご注文前に必要な部品番号またはブレード サイズをお送りください。

Q3: スキージブレードを定期的に交換する必要があるのはなぜですか?
A3: 刃先が摩耗すると、はんだペーストの転写ムラ、ブリッジ現象、ペースト不足、ステンシル残り、印刷品質の不安定などが発生する場合があります。定期的な交換により、安定したSMT生産を維持し、リワークコストを削減できます。

Q4: 自分のマシンに適したブレードを選択するにはどうすればよいですか?
A4: 旧ブレード品番、ブレード長さ、DEKプリンタ機種、孔版印刷幅をご確認ください。ご不明な場合は、確認のため写真または寸法をお送りください。

Q5: このブレードはSMT生産ラインのメンテナンスに使用できますか?
A5: はい。これらのブレードは、DEK プリンタのメンテナンス、スペアパーツの交換、SMT 生産ラインのセットアップ、毎日のはんだペーストの印刷に適しています。 EMS や PCB 組立工場でよく使用されます。

DEK プリンタースキージブレード 170mm、200mm、300mm、400mm、440mm が必要な場合は、必要な部品番号と数量をお知らせください。当社は、出荷前に正しいモデルを確認し、生産ラインに適した SMT プリンタのスペアパーツのサポートを提供します。

より迅速な見積りをご希望の場合は、次の詳細を送信してください。

当社は、信頼性の高い DEK プリンタ消耗品と SMT マシンのスペアパーツで、SMT 工場、EMS 企業、機器メンテナンス チーム、スペアパーツの販売業者をサポートする準備ができています。
