Yamaha KLW-M71G5-00 YSM10 YSM20R用のZ軸線形モーターユニット 精密制御垂直運動と統合ユニット組成

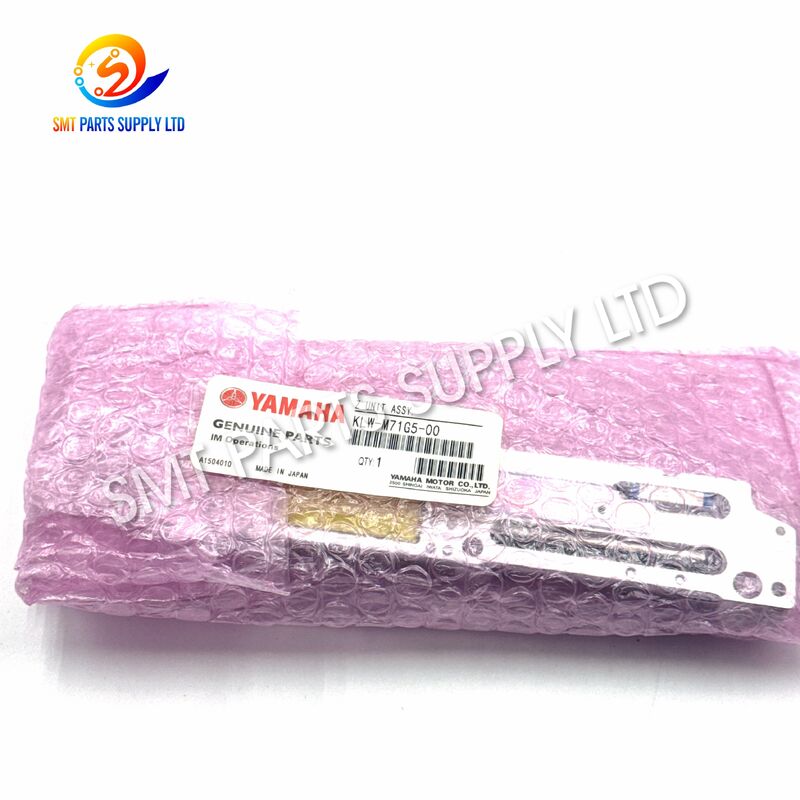

Yamaha KLW-M71G5-00 Z軸リニアモーターユニット YSM10 YSM20R

Yamaha KLW-M71G5-00 Z軸リニアモーターユニットは、互換性のあるYamaha YSM10およびYSM20R SMT実装装置用に開発された高精度モーションアセンブリです。マウンティングヘッドのZ軸機構に組み込まれ、ノズルが部品に接近し、ピックアップを完了し、実装位置に移動し、プリント基板に部品を降ろす際に必要な制御された垂直移動をサポートします。

安定したZ軸アセンブリは、一貫したピックアップ高さ、実装高さ、動作リズム、およびノズル移動を維持するために不可欠です。既存のユニットが摩耗、損傷、汚染、または機械的に不安定になると、異常な動き、ピックアップエラー、実装高さのばらつき、振動、アラーム、または生産効率の低下が発生する可能性があります。

KLW-M71G5-00は、汎用のモーターではなく、統合されたZユニットとして供給されます。これは、Yamaha実装装置の正確に特定された交換部品を必要とするメンテナンスチーム、SMT生産施設、機器の再生業者、およびスペアパーツ販売業者に適しています。購入前に部品番号と機械構成を確認する必要があります。

原因：Z軸モーターユニットの交換が必要な理由

SMT機械のマウンティングヘッドは、日々の生産中に多数の繰り返し垂直移動を行います。すべてのピックアップ・アンド・プレイスサイクルでは、Z軸機構がノズルを正確に上下させる必要があります。長時間の稼働、高い生産速度、ほこり、グリースの劣化、偶発的なノズル衝突、および不適切なメンテナンスは、アセンブリの状態に徐々に影響を与える可能性があります。

Z軸ユニット故障の一般的な原因は次のとおりです。

Z軸の問題は、単一の症状から診断されるべきではありません。ユニットを交換する前に、技術者はノズルシャフト、コネクタ、ケーブル、ヘッド機構、コントローラーフィードバック、取り付け位置、および関連する機械部品も点検する必要があります。

摩耗または損傷したZユニットの典型的な症状

以下の状態は、既存のZ軸ユニットの点検または交換が必要であることを示している可能性があります。

これらの症状は、他の機械システムから発生する場合もあります。交換部品を発注または取り付け前に、完全な点検を推奨します。

ソリューション：制御された垂直ヘッド移動を復元する

欠陥のあるまたは不安定なZ軸ユニットを、適切に適合したKLW-M71G5-00アセンブリと交換することで、マウンティングヘッドの機械的応答を復元するのに役立ちます。この交換は、既存のユニットが必要な生産条件内で動作できなくなった場合の、実用的なメンテナンスソリューションを提供することを目的としています。

主なメンテナンス目標は次のとおりです。

交換ユニットは、Yamaha SMT装置に精通した資格のある技術者によって取り付けられる必要があります。取り付け後、機械のキャリブレーションと運用検証を完了する必要があります。

主な製品の利点

1.明確に特定された部品番号

KLW-M71G5-00は、購入と在庫管理のための正確な参照を提供します。正確な部品番号を使用することで、見た目が似ているが互換性のないアセンブリを選択するリスクを減らします。

2.統合Z軸ユニット

製品はZ軸ユニットアセンブリとして供給されるため、個々のサブコンポーネントだけでなく、完全なモーションユニットのサービスが必要な場合の交換に適しています。

3.SMTマウンティングヘッド操作用に設計

このアセンブリは、部品のピックアップと実装プロセス中の繰り返し垂直移動をサポートし、制御された動きと一貫した高さが重要です。

4.メンテナンス在庫に適しています

SMT工場は、計画メンテナンス、緊急交換、機械の再生、またはライン復旧のための重要なスペアとしてこの部品を保管できます。

5.ダウンタイム削減をサポート

事前に検証された交換ユニットは、Z軸の故障が生産を中断した場合に、メンテナンスチームが迅速に対応するのに役立ちます。

6.出荷前の検査

利用可能なユニットは、出荷前に部品番号の識別、外観、コネクタ、取り付け面、および基本的な機械的状態について確認できます。

7.柔軟な供給条件

在庫状況と顧客の要件に応じて、供給条件には新品、オリジナル中古、再生品、または同等の交換オプションが含まれる場合があります。正確な状態は見積もりで確認する必要があります。

8.国際配送サポート

コンパクトな産業用スペアパーツは、注文数量と宛先に応じて、国際宅配便、航空貨物、または混載便用に梱包できます。

仕様

重要:電圧、抵抗、コネクタ配置、取り付け寸法、およびヘッドの互換性は、外観から推測しないでください。注文前に、元の部品ラベルと機械情報を提供してください。

互換性参照

業界リストでは、KLW-M71G5-00をYamaha YSM10/YSM20シリーズZユニットアセンブリとして説明していますが、一部のリストではYSM20Rも参照しています。このため、購入承認は機械名だけでなく、取り付けられている部品番号に基づいて行う必要があります。

アプリケーション

KLW-M71G5-00 Z軸リニアモーターユニットは、さまざまなSMT生産およびメンテナンス環境で使用できます。

SMT生産ライン

連続または多シフト生産でYamaha実装機を稼働させている電子工場に適しています。

機械の予防メンテナンス

生産中断が高コストになる場合、特に計画的な機械メンテナンス中に、このユニットを重要なスペアとして準備できます。

緊急故障修理

Z軸ユニットの故障が診断で確認された場合、検証済みの交換部品は機械のダウンタイムの延長を短縮するのに役立ちます。

機器の再生

互換性のあるYamaha YSMシリーズ実装機の再構築または再生中に使用されます。

スペアパーツ流通

SMT工場、受託製造業者、修理センター、および機器トレーダーをサポートする産業用部品サプライヤーに適しています。

生産能力拡大

新しく設置された、または移転されたSMTライン用の追加スペアパーツ在庫を準備する際に役立ちます。

電子製造アプリケーション

仕組み

Z軸は、ノズルまたはマウンティングヘッド機構の制御された垂直移動を担当します。その動作は、SMTピックアップ・アンド・プレイスサイクルの不可欠な部分を形成します。

ステップ1：部品の位置決め

フィーダーがプログラムされたピックアップ位置に部品を提示します。マウンティングヘッドが水平に移動し、選択されたノズルが部品の上に配置されます。

ステップ2：Z軸の降下

Z軸ユニットがノズルを部品に向かって下降させます。移動距離は、機械のプログラミング、部品データ、ノズルタイプ、およびキャリブレーション情報に従って制御されます。

ステップ3：部品のピックアップ

ノズルが必要なピックアップ高さに達します。ノズルを通して真空が適用され、部品が保持されます。

ステップ4：Z軸のリフト

Z軸がノズルとピックアップされた部品をフィーダーから持ち上げます。安定した垂直移動は、部品のずれや落下を防ぐのに役立ちます。

ステップ5：検査と修正

機械構成に応じて、部品はビジョン認識を通過する場合があります。システムは、実装前の位置と回転をチェックします。

ステップ6：PCB位置への移動

ヘッドがプリント基板上のプログラムされた実装座標に移動します。

ステップ7：制御された実装

Z軸が部品を定義された実装高さまで降下させます。過度の高さ、不十分な高さ、または不安定な動きは実装品質に影響を与える可能性があるため、正確な動きが重要です。

ステップ8：リリースとリターン

部品がリリースされ、Z軸が次のサイクルに向けてノズルを持ち上げます。

このシーケンスは継続的に繰り返されます。したがって、Zユニットは非常に多くの生産サイクルを通じて安定した応答を提供する必要があります。

他のSMTシステムとの機能的関係

正しいZ軸ユニットだけでは、不適切なノズル選択、損傷したフィーダー、真空漏れ、不良なPCBサポート、または不正確なプログラミングを補うことはできません。信頼性の高い生産は、機械システム全体に依存します。

設置ガイドライン

設置は、訓練を受けたSMTメンテナンス担当者が行う必要があります。

設置前

1. 承認されたシャットダウン手順に従って機械を停止します。
2. 電気電源を切り、施設のロックアウト要件に従います。
3. 現在の機械アラームと操作上の症状を記録します。
4. 元の設置位置とケーブル配線を写真に撮ります。
5. 古いユニットのラベルがKLW-M71G5-00または承認された交換参照であることを確認します。
6. 輸送中の損傷がないか交換ユニットを点検します。
7. コネクタ、取り付けポイント、ケーブル長、および機械的インターフェースを比較します。
8. 清潔な工具と静電気保護された作業エリアを準備します。

設置中

1. ケーブルを持ってコネクタを引っ張らないでください。
2. 露出したコネクタをほこりや汚染から保護してください。
3. ネジ、ワッシャー、ブラケット、およびスペーサーを元の位置に保持してください。
4. アセンブリを取り付け場所に無理に押し込まないでください。
5. ネジを締める前に機械的な位置合わせを確認してください。
6. ケーブルを鋭利なエッジや可動部から離して配線してください。
7. 機械のサービス手順に従って取り付けハードウェアを締めます。
8. 電源を入れる前に、すべての接続を再確認してください。

設置後

1. 必要な機械の初期化を実行します。
2. Z軸が自由に障害なく移動することを確認します。
3. 安全な速度または低速で動きを実行します。
4. 騒音、振動、ケーブルの動き、およびアラーム状態を観察します。
5. ノズル高さとヘッド関連のキャリブレーションを完了します。
6. 適切な部品を使用してピックアップをテストします。
7. テスト基板で実装高さを検証します。
8. 検証が成功した後、生産速度を徐々に上げます。
9. 交換日とメンテナンス結果を記録します。

点検および品質管理プロセス

機能テストは、製品の状態、利用可能なテストプラットフォーム、および注文契約によって異なります。特定のテストレポートまたは操作ビデオを必要とする購入者は、注文前にその要件を述べる必要があります。

梱包と配送

Z軸ユニットは精密な産業用アセンブリであり、輸送中の衝撃、湿気、ほこり、およびコネクタの損傷から保護する必要があります。

推奨梱包方法

利用可能な配送方法

• DHLエクスプレス
• FedExエクスプレス
• UPSエクスプレス
• 国際航空貨物
• 混載便
• 顧客指定の運送業者
• 国内貨物倉庫への配送

送料と納期は、宛先、パッケージサイズ、申告要件、および選択された輸送方法によって異なります。

正しいZ軸ユニットの選び方

製品の外観のみに基づいて交換部品を選択すると、誤った購入につながる可能性があります。似たようなSMTモーターアセンブリでも、コネクタ、取り付け位置、電気的パラメータ、移動要件、または機械用途が異なる場合があります。

ステップ1：完全な部品番号を確認する

元のラベルに表示されていることを確認します。

KLW-M71G5-00

ラベルに表示されているサフィックスまたはリビジョン（例：追加の文字または「X」参照）も提供してください。

ステップ2：機械モデルを確認する

完全な機械識別情報を提供します。

• Yamaha YSM10
• Yamaha YSM20
• Yamaha YSM20R
• その他の正確なモデル（該当する場合）

ステップ3：機械のシリアル番号を確認する

同じモデルの機械でも、製造リビジョンやヘッド構成が異なる場合があります。シリアル番号は技術的な検証を向上させます。

ステップ4：ヘッドタイプを確認する

同じ実装機シリーズでも、異なるヘッドを使用する場合があります。ヘッド識別ラベルの写真を推奨します。

ステップ5：コネクタを比較する

確認します。

• コネクタの数
• コネクタの形状
• ピン配置
• ケーブル出口方向
• ケーブル長
• ロック機構

ステップ6：機械的インターフェースを比較する

確認します。

• 取り付け穴の位置
• ブラケットの形状
• シャフトとガイドの配置
• 全体的なプロファイル
• ケーブル配線位置

ステップ7：明確な製品写真を提示する

推奨される写真は次のとおりです。

ステップ8：製品の状態を確認する

必要な供給オプションを選択します。

ステップ9：保証とテストを確認する

サプライヤーに次のことを明記するように依頼します。

• 製品の状態
• テスト方法
• 保証期間
• 返品要件
• リードタイム
• 含まれる付属品
• 梱包方法

注文情報

迅速かつ正確な見積もりを得るために、以下の詳細を提供してください。

完全な情報を提供することで、見積もりの遅延が減り、互換性のエラーを防ぐのに役立ちます。

誤って選択された部品との比較

元のユニットを検証するのに費やした数分は、大幅な機械ダウンタイム、返品費用、および生産遅延を防ぐことができます。

メンテナンスの推奨事項

毎日のチェック

• 異常なヘッドノイズを観察します。
• 繰り返しのピックアップまたは実装アラームを確認します。
• 機械内部を清潔に保ちます。
• ノズル衝突と異常な動きを監視します。
• 繰り返し発生するエラーコードを記録します。

毎週のチェック

• 目に見えるケーブル配線を点検します。
• コネクタの緩みがないか確認します。
• 繰り返しのピックアップエラーデータをレビューします。
• 汚染がないかヘッド領域を点検します。
• 異常な振動が発生していないことを確認します。

計画メンテナンス

• 機械のメンテナンスプログラムに従います。
• Z軸機構および関連する可動部品を確認します。
• 機械的な作業後にキャリブレーションを実行します。
• 損傷したノズルと摩耗した関連部品を交換します。
• 重要なZ軸スペアを適切に保管します。

スペアパーツ保管

よくある質問

1. KLW-M71G5-00はすべてのYamaha YSM10およびYSM20R機械に適していますか？

必ずしもそうではありません。Yamaha YSM10およびYSM20シリーズ機器で一般的に参照されていますが、ヘッドタイプ、機械リビジョン、コネクタ、およびシリアル番号構成が異なる場合があります。注文前に元のラベルを確認し、機械情報を提供してください。

2. この製品はモーターのみですか、それとも完全なZ軸アセンブリですか？

KLW-M71G5-00は一般的にZユニットアセンブリとして供給および識別されます。正確に含まれるコンポーネントは在庫状況によって異なる場合があるため、顧客は現在の写真と見積もり詳細を使用して供給構成を確認する必要があります。

3. このユニットはピックアップおよび実装エラーを解決できますか？

エラーが不安定または欠陥のあるZ軸の動きによって引き起こされている場合は役立ちます。ただし、ピックアップエラーは、ノズル、フィーダー、真空漏れ、部品の提示、キャリブレーション、ケーブル、コントローラー、または不適切なプログラム設定によっても発生する可能性があります。

4. 見積もり前に必要な情報は？

部品番号、機械モデル、シリアル番号、ヘッドタイプ、必要な数量、希望する製品状態、配送国、および元のユニットラベル、コネクタ、取り付け構造の鮮明な写真を提供してください。

5. Z軸ユニット交換後にキャリブレーションは必要ですか？

はい。機械的な交換後、資格のある技術者は、機械を通常速度の生産に戻す前に、必要な初期化、移動チェック、ノズル高さキャリブレーション、ピックアップテスト、および実装検証を完了する必要があります。

お問い合わせ

Yamaha YSM10またはYSM20RマウンティングヘッドZ軸システムの信頼できる交換部品をお探しですか？

迅速な技術確認と見積もりのために、以下の情報をお送りください。

• 部品番号：KLW-M71G5-00
• Yamaha機械モデル
• 機械シリアル番号
• マウンティングヘッドタイプ
• 必要な数量
• 希望する状態
• 元のユニットラベルの写真
• コネクタと取り付けの写真
• 配送国と郵便番号

私たちは、グローバルなSMT工場、機器メンテナンスチーム、受託製造業者、修理センター、および産業用スペアパーツ販売業者をサポートしています。

今すぐお問い合わせください。

• 互換性確認
• 現在の在庫状況
• 製品状態の選択
• 検査写真
• 梱包情報
• 配送料金見積もり
• 大量注文サポート
• 関連するYamaha SMTスペアパーツ

商標に関する注意:Yamahaおよび関連する機械モデル名は、製品の識別と互換性参照のみに使用されます。すべての商標はそれぞれの所有者に帰属します。
