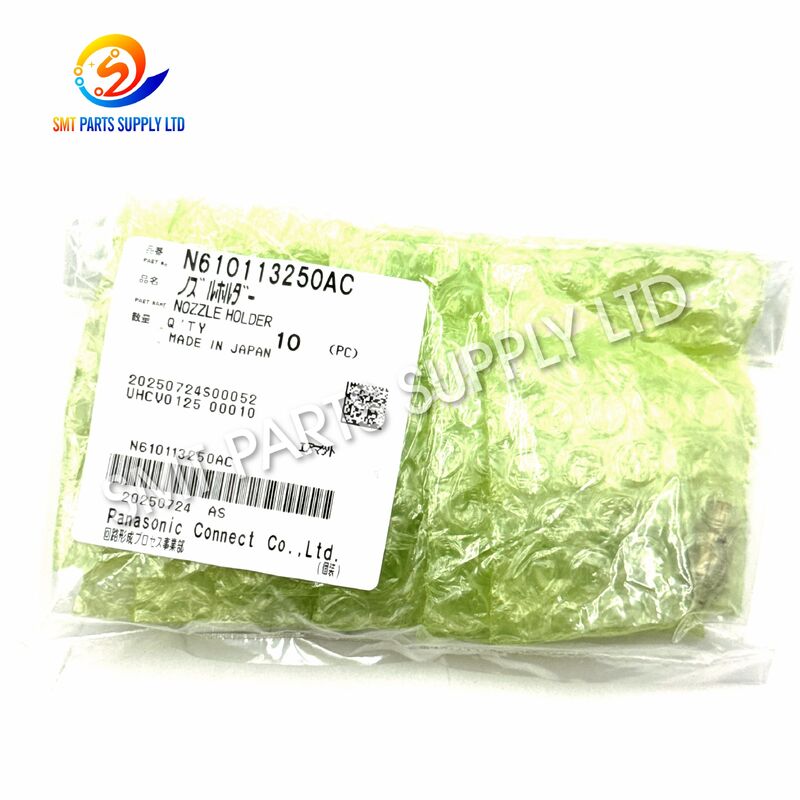

パナソニック N610113250AC CM402 8頭 SMT 配置用のシンタードノズルホルダー

パナソニック N610113250AC CM402 8頭SMT用のシンタードズルホルダー

パナソニック N610113250ACは,互換性のあるSMT配置頭メカニズム内で使用するように設計された精密シンタードズルホルダーです.自動部品ピックアップと配置作業中に,配置ノズルの繰り返し移動.

このコンポーネントはCM402 8頭SMT配置アプリケーションに一般的に参照されています. 製造中に,マシーンがフィッダーからコンポーネントをピックアップするにつれて,ノズルホルダーは継続的に動作します.視覚認識プロセスを通過しますプリント回路板に正確に配置します

正確にマッチしたノズルホルダーは,安定したノズル座位,スムーズな垂直移動,信頼性の高い真空ピックアップ,一貫した配置性能を維持するのに役立ちます.N610113250ACは予防的な保守に適しています緊急機械の修理 そして重要なスペアパーツの在庫

機械は,異なる頭配置とエンジニアリングの修正がある可能性があるため,購入者は,完全な部品番号,後尾,機械モデル,頭型,オーダーをする前に,既存のコンポーネント.

N610113250ACは,互換性のあるSMT配置ヘッド内に設置された機械的なサポート部品です.主な目的は,フィッダーから電子部品をピックアップしてPCBパッドにそれらを置くために使用されるノズルを保持し,ガイドすることです.

生産機械は,1時間あたり数千回繰り返される動きを完了し,安定性,寸法精度効率的な操作と正しい設置が特に重要です.

保持器は,ノズル,シャフト,スプリング,シール,真空回路,配置頭,センサー,制御システムと協働しなければなりません.接続された部品の磨きや損傷は,ピックアップおよび配置性能に影響を与える可能性があります..

配置ノズルは電子部品を直接接触したり,上げたりしますが,その性能はそれを支えるホルダーにも依存します.

適切に選択され設置されたホルダーが,次のものを提供するのに役立ちます.

• 安定したノズルの設置
• 垂直運動がスムーズだ
• 正確なノズルの位置
• 繰り返し部品のピックアップ.
• ビジョンカメラにコンポーネントの一貫した表示
• 信頼性の高いノズルの回転運動
• 機械的な遊びが減った
• 高速生産中に安定した動作
• 位置頭の校正が簡単になる
• ピックアップの失敗を繰り返すリスクが低い

不正または磨かれたホルダーが不規則な動き,過剰なクリアランス,ノズルのオフセット,異常なピックアップ高度,または不規則な真空性能を引き起こす可能性があります.

2つのノズルホルダーは,異なる内部構造,次元容量,設置インターフェース,または修正後置きを持つ一方で,似ています.したがって,注文前に完全な部品番号をチェックする必要があります..

保持器は,ピックアップと配置サイクルごとに繰り返し操作されます.時間とともに,接触面,ガイドエリア,および内部インターフェースが磨かれる可能性があります.

典型的な結果は以下の通りです

• メカニカルクリアランス
• 不安定なノズルの位置
• 不規則な垂直運動
• 位置付けの繰り返しが減る
• 異常なノズルの振動

SMTの生産環境には,部品の塵,PCB粒子,油霧,溶接パスタ残留物,粘着材料,その他の汚染物質が含まれます.

汚染は次の原因を起こす可能性があります.

• 保持器の移動が制限されています
• 内部摩擦が増えた
• バキューム通路が詰まった
• 座席が悪かった
• 不規則な返還行動

噴嘴は以下の物体と衝突する可能性があります.

• 誤った位置にあるフィッダー
• PCBの部品が上がった
• 板の装置
• トレイの端
• 配列が間違ってる
• 位置座標が間違ってる

衝撃力はノズルを貫いて,ホルダーを損傷または変形させることがあります.

不適切なノズルを設置したり,ノズルを正常に配置したり,正常に座らせない場合,ホルダーに異常なストレスを及ぼします.

保持器は以下の原因で損傷する可能性があります.

• 不適切な除去ツール
• 装着力が過剰だ
• 洗浄用化学物質が間違っています
• 承認されていない潤滑剤
• 不適切な分解
• メンテナンス中に汚染

同じような形状のホルダーを誤った後尾で使用すると,フィットが悪い,動きが制限される,ノズルの高度が正しくない,真空漏れ,または校正の問題が発生する可能性があります.

完全に頭部を再構築するプロジェクトでは,ホルダーとスプリング,シール,シャフト,ブッシング,フィルター,および他の磨き部品を交換することができます.

これらの症状は,ノズル,真空バルブ,フィルター,シール,センサー,スプリング,シャフト,フィッダー,校正データ,機械のプログラムによっても引き起こされます.パーツを交換する前に 完全な診断を行う必要があります.

設置されたホルダーを確認し,AC後尾を含む完全な番号を記録します.部品を外見だけで識別しないでください.

次の情報を提供してください.

• 機械モデル
• マシンのシリアル番号
• 配置頭モデル
• 頭の位置数
• 既存の保持者標識
• 頭部組の番号

鮮明な写真には

• フロントビュー
• 後ろから見ろ
• サイドプロフィール
• マウントインターフェイス
• 内部開口
• 部分番号の表示
• 装置の位置を頭部に

元のホルダーと代替ホルダーを比較する.

• 全体の寸法
• マウントポイント
• ノズル接続
• ガイドの表面
• スプリングインターフェース
• 空気や真空の通路
• 内径
• 外部プロフィール
• 修正後足詞

設置前に以下の部品を検査する.

• 位置付けノズル
• ハンドルシャフト
• 春だ
• シール
• ぶっ飛ばして
• フィルター
• バクオームバルブ
• ヘッドセンサー
• ノズル交換インターフェース

保持器のみを交換すると,他の損傷した部品による欠陥が解決しない可能性があります.

設置は,訓練を受けた技術者によって,清潔な道具と承認された保守手順を使用して完了すべきである.

設置後,完了:

• 手動検査
• ノズルの設置試験
• バキュームテスト
• ノズルの高さ検査
• 頭の校正
• 確認しました
• 位置の精度テスト
• 制御された生産試験

AA,AB,ACの後項は設計,プロセス,材料,サプライヤー,または次元修正を表すことができる.

正確な順序付けのため:

• 完全な部品番号と一致する.
• 問い合わせから後項を削除しないでください.
• すべての修正が互換性があると仮定しないでください.
• 可能な限り機械のBOMを確認してください.
• 設置前に既存の部品を比較する.
• 改造された機械や改造された機械の技術的な確認を要請する.

N610113250ACのノズルの保持器は,次の用途に適しています.

定期的な機器整備中に,磨かれたまたは損傷したホルダーを置き換えるために使用されます.

位置付けヘッドの故障後に停止時間を減らすために重要なスペアパーツとして維持されます.

古い,または重用されたヘッドアセンブリの専門的な再構築中に設置されます.

電子製品製造サービス工場に適しています. 大量のPCB組立ラインを運行しています.

製造者に適用される:

• 自動車用電子機器
• 産業用制御ボード
• 通信機器
• 消費者電子機器
• LED照明製品
• 医療用電子機器
• 電源装置
• スマートホーム製品

機械診断,メンテナンス,リニューアル,および顧客現場修理のためにサービスエンジニアによって使用されます.

使用済みのSMT機械の検査と校正,生産試験,または再販売の前に再調理に適しています.

地域の配送業者は,迅速な交換サービスを必要とする地元のSMT顧客のためにN610113250ACを備える可能性があります.

配置ノズルは,ノズルホルダーメカニズムに設置され,またはその支えとなる.ノズルホルダーは,配置ヘッドの内部で必要なノズルの位置を維持する.

配置ヘッドは,フィッダーピックアップ位置に向かって急速に移動する.ホルダーは加速および減速中にノズルの安定性をサポートする.

電子 部品 に 向かっ て 下 に 移動 する 噴嘴 は,この 動き を 導き,正しい 位置 を 保つ こと に 役立ち ます.

機械は真空システムを活性化させ,ノズルを通って空気が吸い上げられ,部品がフィッダーから引き上げられる.

配置ヘッドは部品をフィッダーからビジョンカメラへ,または直接PCB配置エリアに運びます.

カメラは部品の位置,角度,形状,方向性をチェックする.安定したノズルのサポートは,複製可能な部品プレゼンテーションを提供するのに役立ちます.

頭はプログラムされた PCB の座標に移動します.ノズルは下に移動し,部品を溶接パスタまたは接着剤に置きます.

真空が放出され,部品がPCBに残る.

噴嘴は元の位置に戻り,機械は次の配置サイクルを開始します.

最も安全な選択方法は,N610113250ACの部品番号をすべて使うこと.

問い合わせを以下のように提出しないでください.

• N610113250. この件は,
• CM402ホルダー
• パナソニックのノズルホルダー
• 8頭持ってる

これらの記述は,必要な修正を正確に特定しない可能性があります.

同じ機械プラットフォームは,異なるヘッドアセンブリを使用することができる.アプリケーションが8つのヘッド構成であるかどうかを指定し,利用可能な場合はヘッドラベルを提示する.

設置前に取り外した部品と交換部品を比較する.

提供可能な選択肢は以下の通りである.

写真 は 次 の よう な こと を 特定 する 助け に なり ます.

• 商品の形状
• マウントインターフェイス
• 目に見える痕跡
• 修正の違い
• 損傷の位置
• 関連部品

緊急メンテナンスの場合 作業ユニットとバックアップユニットを1つ購入することで 将来のダウンタイムを削減できます

複数の互換性のある機械を操作する工場は,過去の使用と保守スケジュールに従って備蓄を準備することができる.

機械の材料簿,保守説明書,またはヘッド組立図は,主要な互換性基準として扱われるべきである.

完全な情報を提供することで,オプションの遅延や誤った部品選択を減らすことができます.

完全なN610113250AC識別は,顧客の購入要求に比べ確認する必要があります.

保持者は,以下の点について確認されるべきです.

• 破裂した
• 腐食
• 変形した
• 衝撃被害
• 表面汚染
• 異常な傷跡がある
• インターフェースが壊れた

設置領域,ノズル接触面,ガイド領域,可視な空気通路を検査する必要があります.

構造が許容する場合には,持ち手は異常な抵抗,発作,過度な緩やかさ,または不規則な動きがないか確認する必要があります.

保持器は,塵,湿度,衝撃,重金属部品との接触から個別に保護されるべきです.

顧客が部品番号,状態,または外観の確認を必要とする場合,出荷前に写真が提供されることがあります.

設置は合格のSMTメンテナンス技術者によって行うべきである.

1. 承認された手順に従って機器を停止します.
2. 電気源,圧縮空気,必要に応じて真空を隔離する.
3. メンテナンスの説明書に従って位置頭蓋を外します.
4. 元の位置と位置を記録する.
5. 古い部品を適切な道具で取り除く.
6. ノズル,シャフト,スプリング,シール,ブーシング,および周辺のパーツを検査します.
7. 設置エリアを注意深く掃除します.
8. N610113250ACを過剰な力を使わずに設置します
9. メカニズムが自由に動いているか確認します
10. 機械システムを復元する
11. 頭を校正する
12. ピックアップと配置テストを完了
13. 制御された生産試験を実行します

合致しない部品に合致するように,ホルダーを磨き,掘り,曲げ,または変更しないでください.

• 予定されたヘッドメンテナンス中にノズルの保持装置を検査する.
• 位置付け頭部をきれいにしてください.
• 損傷したノズルを即座に交換します.
• 承認 さ れ ない 清掃 化学物質 を 使う こと を 避け なさい.
• 過剰に潤滑油を塗らないでください.
• 密封物,スプリング,シャフト,フィルタを検査してください.
• 交換用ホルダーを個別パッケージに保管してください.
• 完全な後尾ですべての在庫を表示する.
• オリジナル部品と互換部品を別々に保管する.
• 設置日付と保守履歴を記録する.
• 別のホルダーを設置する前に 繰り返し故障を調査します
• 必要に応じて機械的交換後,校正を完了する.

保持器を清潔で乾燥し,保護された場所に保管してください.

推奨される方法は以下のとおりです.

• 装置を設置するまで 密閉しておいてください
• 穴に塵が入らないようにする.
• 重い機械部品に直接接触しないこと.
• 汚れた手で精密な表面に触らないでください.
• 個々の在庫ラベルを使う.
• AA,AB,ACの改訂は別々に
• ストックを最初に入る,最初に出る 制御を適用します.
• 検査結果を記録する
• 部品を水分や腐食物質から保護する.

配送オプションには,次のものが含まれます.

• DHLで
• フェデックス
• UPSで
• 国際航空貨物
• クライアントの宅配口座
• 他のSMTスペアパーツと統合された出荷

N610113250ACの完全な番号は,報價,請求書,梱包リスト,パッケージラベルに記載することができます.

顧客はテスト,緊急メンテナンス,または重要なスペア在庫のために少量注文することができます.

機械の要求や購入予算に応じて 異なる供給条件を提示できる.

保持器は,次のものと併せ提供できます.

• SMTノズル
• 餌を与える
• センサー
• 磁気弁
• フィルター
• ベルトを
• モーター
• コントロールボード
• 配置ヘッド部品
• コンベヤー部品

顧客は出荷前に写真や目に見えるマークの確認を依頼できます.

ヨーロッパ,北米,東南アジア,中東,その他の国際市場での顧客向けに注文を準備できます.

SMTの交換部品には正確な識別が必要です.類似したコンポーネントは,同じ寸法,インターフェース,材料,または修正レベルが異なる場合があります.

専門的なサプライヤーは,顧客を助けることができます.

• 誤った注文を減らす
• パーツ番号をチェック
• 足音の違いを特定する
• オリジナルと互換性のあるオプションを比較する.
• 複数の製品を統合する
• 緊急備品を用意する
• エンジニアと購入チームとのコミュニケーションを改善する.
• 製品に関する情報が不完全であるため,遅延を減らす.
• 国際包装と輸送を 準備する

N610113250ACは,対応する配置ヘッドメカニズムに搭載されたノズルホルダー部品です.完全なヘッドユニット,完全なノズル組,モーター,シャフト,センサー,ノズル交換器ではありません..

標注に明示されていない限り,ノズルは含まれません.ホルダー,ノズル,シャフト,スプリング,シール,フィルター,関連部品は別々の部品番号を使用できます.

購入者は機械のBOM,ヘッド構成,寸法,交換前に設置された部品.

いや,ピックアップの欠陥は,損傷したノズル,真空漏れ,フィルターが詰まった,弁が欠陥,センサー,フィッダー,シール,校正データ,または機械のプログラムによっても引き起こされる可能性があります.

完全な部品番号,必要な量,機械モデル,ヘッド構成,必要な状態,目的国,利用可能な場合,既存の保持者の明確な写真.

価格表,在庫確認,技術識別,オリジナル・ニュー・パーツ,互換性のある新・パーツ,およびSMTのコンソリド・スペアパーツの注文については,以下に連絡してください.

部品番号,機械モデル,ヘッド構成,数量,好ましい状態,目的国,既存の部品の写真を記載してください.完全な情報により,より迅速で正確な引上げを準備することができます.
