YAMAHA KLW-M917H-00 YSM20 SMTマウンタ用の精密コンベアベルト 機械特有のアプリケーション,安定したPCB輸送,実用的な交換

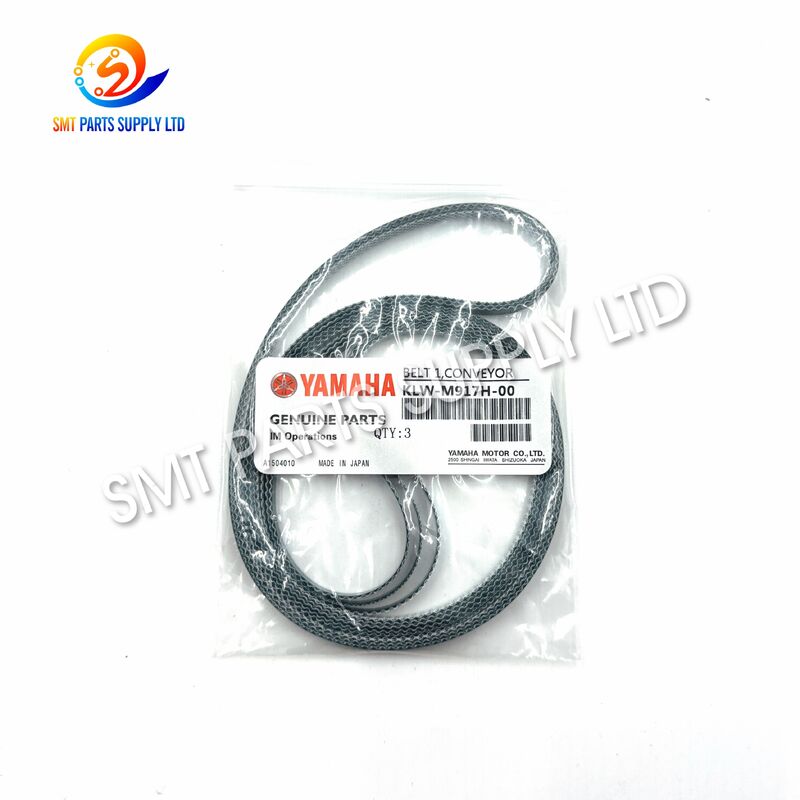

YAMAHA KLW-M917H-00 精密コンベヤベルト 1 (YSM20 SMTマウンター用)

KLW-M917H-00 BELT 1, CONVEYORは、YSM20 SMT実装装置のPCBコンベヤシステム用に開発された、機械固有の搬送部品です。コンベヤレールアセンブリ内に取り付けられ、ベルトはプリント基板を支持し、ローディング、ポジショニング、プレースメント、アンローディングの各ステージを通じてスムーズに搬送します。

継続的なエレクトロニクス生産中、コンベヤベルトは繰り返し動作、表面摩擦、機械的張力、汚染、熱変化にさらされます。摩耗または不適切に張力がかかったベルトは、PCBの滑り、不安定な搬送、基板のスキュー、コンベヤアラームの繰り返し、または予期せぬ生産中断を引き起こす可能性があります。

損傷した部品を適切に選択されたKLW-M917H-00コンベヤベルトに交換することで、コンベヤアセンブリ全体を交換することなく、安定したPCBハンドリングを回復できます。この製品は、エレクトロニクスメーカー、EMS工場、SMTメンテナンス部門、機器修理会社、および国際的なスペアパーツ販売業者に適しています。

正確な選択のため、お客様は注文前に機械モデル、機器シリアル番号、コンベヤ位置、元のベルトのマーキング、および物理的な寸法を確認する必要があります。

コンベヤベルトは消耗品の機械部品です。継続的な機械運転中にその状態は徐々に変化します。いくつかの要因がその寿命を縮めたり、コンベヤ性能を低下させたりする可能性があります。

ベルトは、PCBのローディングとアンローディング中にコンベヤプーリーの周りを繰り返し循環します。継続的な曲げと摩擦は、柔軟性、表面グリップ、寸法安定性を徐々に低下させる可能性があります。

過度の張力は、ベルト、プーリー、ベアリング、コンベヤモーターへの負荷を増加させます。不十分な張力は、滑り、PCBの動きの遅延、トラッキングエラー、または不安定な搬送を引き起こす可能性があります。

ほこり、グリース、接着剤の残留物、フラックス粒子、はんだペースト、部品の破片、または不適切な洗浄剤は、ベルトの表面に影響を与え、搬送安定性を低下させる可能性があります。

ずれたプーリーまたはレールは、ベルトを片側に押し付ける可能性があります。これにより、不均一なエッジ摩耗、異常な摩擦、ベルトの変形、および不安定なPCBの動きが生じる可能性があります。

小さなネジ、部品リード、PCBの破片、テープ、梱包材のゴミ、その他の異物がベルトとプーリーの間に挟まる可能性があります。

熱、直射日光、オゾン、湿気、油、または不適切な化学物質への長期的な暴露は、運転中または保管中にベルト材料に影響を与える可能性があります。

2つのコンベヤベルトは似て見えるかもしれませんが、円周、幅、厚さ、表面構造、または取り付け位置が異なる場合があります。不適切なモデルを取り付けると、適合不良やコンベヤの故障を引き起こす可能性があります。

KLW-M917H-00は、対応するYSM20コンベヤシステムにターゲットを絞った交換ソリューションを提供します。適切に選択され、取り付けられた場合、ベルトは安定したPCBの動きを回復し、継続的なSMT生産をサポートします。

ベルトの交換は、コンベヤレールまたは搬送アセンブリ全体を交換するよりも経済的かつ効率的です。ただし、新しい部品を取り付ける前に、異常なベルト摩耗の原因を特定する必要があります。

注文前に以下の詳細を提供してください:

• 部品番号: KLW-M917H-00。
• 製品マーキング: BELT 1, CONVEYOR。
• 完全な機械モデル。
• 機械シリアル番号。
• コンベヤの取り付け位置。
• 必要数量。
• 古いベルトの写真。
• ベルトの円周。
• ベルトの幅。
• ベルトの厚さ。
• 表面プロファイル。
• 要求される品質レベル。
• 仕向国。

完全な情報を提供することで、見た目は似ているが寸法が異なるベルトを選択するリスクを減らすことができます。

コンベヤベルトの寸法は、機械構成、エンジニアリング改訂、コンベヤ位置、または生産バッチによって異なる場合があります。最終的な選択は、機械部品リスト、元のベルトマーキング、機械シリアル番号、または物理的な測定値に基づいている必要があります。

ベルトの色、写真、または類似の部品番号プレフィックスのみに基づいて製品を選択しないでください。

上記モデルは関連するSMTコンベヤアプリケーションに属しますが、自動的に交換可能部品として扱われるべきではありません。

一方のモデルをもう一方に交換する前に、以下を比較してください:

• 機械モデル。
• 機械シリアル番号。
• コンベヤの方向。
• 取り付け場所。
• ベルトの円周。
• ベルトの幅。
• ベルトの厚さ。
• 表面構造。
• ジョイントデザイン。
• 元の部品マーキング。

KLW-M917H-00コンベヤベルトは、自動化されたエレクトロニクスアセンブリ環境内でのPCB搬送およびメンテナンスアプリケーションに適しています。

このベルトは、以下の製造ラインで使用される可能性があります:

• 民生用電子機器。
• 産業用制御基板。
• 自動車用電子モジュール。
• 通信機器。
• LED照明製品。
• 電源アセンブリ。
• 家電制御基板。
• 医療用電子製品。
• セキュリティ機器。
• ネットワークデバイス。
• スマート機器。
• 計測機器。
• コンピュータ周辺ボード。
• プロトタイプPCBアセンブリ。
• 多品種電子製品。

機械制御システムは、PCB転送コマンドを受信するとコンベヤモーターを起動します。

モーターはコンベヤプーリーまたは関連伝達機構に動力を伝達します。

KLW-M917H-00は、機械内部の指定されたプーリー経路を連続的に移動します。

PCBのエッジは、レールシステムに沿って取り付けられた左右のコンベヤベルトに接触します。

バランスの取れたベルト速度と張力により、PCBを直線的かつ制御された方向に搬送します。

センサーは、PCBの到着、搬送状態、停止位置、およびアンローディング状態を識別します。

コンベヤは、クランプ、アライメント、および部品配置に必要な位置に基板を移動させます。

配置が完了した後、コンベヤは基板を次の生産機械または下流のワークステーションに搬送します。

適切に取り付けられたベルトは、コンベヤシステムを介したスムーズなPCBの動きを維持するのに役立ちます。

適切な表面摩擦により、繰り返し生産サイクル中の信頼性の高い基板搬送がサポートされます。

正しい寸法と張力により、ベルトがコンベヤプーリーの周りに整列した状態を維持するのに役立ちます。

ベルトは、コンベヤアセンブリ全体を購入せずに個別に交換できます。

検証済みのスペアベルトを在庫しておくことで、緊急修理時間を短縮できます。

この製品は、単体交換、工場メンテナンス在庫、販売業者注文に適しています。

元のベルト、機械部品リスト、またはメンテナンス記録にKLW-M917H-00が明確に記載されているか確認してください。

プレフィックス、サフィックス、またはリビジョン番号を見落とさないでください。

この製品は、主にYSM20機器の対応するコンベヤアプリケーション向けです。

YSM20R、YS24、またはその他の機械で使用される類似のベルトは、異なる部品番号または寸法を持つ場合があります。

正確なベルトの位置を特定します。例：

• コンベヤ入口。
• 内部コンベヤセクション。
• 出口コンベヤ。
• 左側レール。
• 右側レール。
• フロントコンベヤ。
• リアコンベヤ。
• 特殊機械構成。

機械のエンジニアリング改訂により、適用されるコンポーネントが変更される場合があります。シリアル番号は、正しい機械バージョンを検証するのに役立ちます。

測定して記録してください:

役立つ写真には以下が含まれます:

• 取り外したベルト全体。
• ベルトの部品番号マーキング。
• ベルトジョイント。
• ベルト表面。
• 幅の測定。
• 厚さの測定。
• 円周の測定。
• コンベヤ取り付けエリア。
• 機械のネームプレート。

利用可能な供給には以下が含まれる場合があります:

• オリジナル新品。
• 認定互換製品。
• サンプル数量。
• メンテナンス在庫。
• 緊急交換。
• 定期的なバッチ供給。

お問い合わせ時に必要な品質レベルを明確に指定してください。

• 工場の安全手順に従って機械を停止してください。
• 必要な電源を切断してください。
• 元のベルトのルーティングを写真に撮ってください。
• 張力調整位置を記録してください。
• 左右のベルト配置を確認してください。
• 近くのセンサーとケーブルを点検してください。
• コンベヤパスを清掃してください。

• ベルトをねじらないでください。
• 鋭く折り曲げないでください。
• 鋭利な工具を使用してプーリーに無理やりかけないでください。
• 過度に伸ばさないでください。
• ベルト表面にグリースや油を塗布しないでください。
• すべてのプーリーの周りの正しいルーティングを確認してください。
• 左右のコンベヤを均等に調整してください。

• 許可されている場合は、手動でコンベヤを回転させてください。
• ベルトがレールに接触していないことを確認してください。
• 低速で機械を実行してください。
• トラッキングと張力を観察してください。
• 異常な音がないか確認してください。
• 適切なPCBでテストしてください。
• 初期運転後に張力を再確認してください。

製品を保管してください:

• 清潔で乾燥した部屋で。
• 直射日光を避けて。
• 過度の熱を避けて。
• 油や攻撃的な化学物質を避けて。
• 鋭利な金属物を避けて。
• きつく折りたたまずに。
• 重い圧縮をかけずに。
• 密封された保護梱包材に入れて。

出荷前に、検査には以下の項目が含まれる場合があります。

• 表面の清浄度。
• エッジの状態。
• 目に見えるひび割れ。
• 異常な変形。
• ジョイントの外観。
• 梱包状態。

• 円周。
• 幅。
• 厚さ。
• 確認された注文情報との比較。

• 柔軟性。
• ジョイントの連続性。
• 表面の均一性。
• 一般的なベルト形状。

• 部品番号。
• 製品名。
• 数量。
• 顧客購入参照。
• 品質要件。
• 梱包ラベル。

検査要件は、注文確認前に相談できます。

各ベルトは、ほこり、湿気、表面汚染から保護するために密封バッグに梱包できます。

ベルトは、輸送中に元の形状を維持できるように、鋭い折り曲げや過度の圧力をかけずに配置されます。

強化カートンは、出荷数量、仕向地、輸送方法に応じて使用されます。

• 国際宅配便。
• 航空貨物。
• 海上貨物。
• 顧客指定のフォワーダー。
• 他のSMTスペアパーツとの混載。

ラベルには以下が含まれる場合があります:

• 製品名。
• 部品番号。
• 数量。
• 注文番号。
• 顧客参照。
• 検査ステータス。
• 梱包日。

KLW-M917H-00は、主にYSM20 SMTマウンターの対応するコンベヤセクションのコンベヤ搬送ベルトとして使用されます。正確なアプリケーションを確認するために、機械のシリアル番号と取り付け写真を提供してください。

2つの参照は関連するコンベヤベルトシリーズに属しますが、直接の相互交換性は仮定すべきではありません。機械のバージョン、ベルトの寸法、取り付け位置、表面構造、および元の部品のドキュメントを比較してください。

部品番号、機械モデル、機械シリアル番号、必要数量、コンベヤ位置、古いベルトの写真、円周、幅、厚さ、仕向国、および要求される品質レベルを提供してください。

ペアのベルトが同様のサービス時間と摩耗を示している場合、両方を交換することでバランスの取れた動きを維持するのに役立つ場合があります。最終的な決定は、物理的な状態、機械のメンテナンス要件、およびコンベヤのパフォーマンスに基づいている必要があります。

考えられる原因としては、張力の不均一、プーリーのずれ、レール接触、不適切なルーティング、ベアリングの損傷、汚染、または不適切なベルト仕様が挙げられます。機械的な原因は、継続的な運転の前に修正する必要があります。

より迅速な確認のために、以下の情報を含めてお問い合わせください:

• 部品番号: KLW-M917H-00。
• 機械モデル。
• 機械シリアル番号。
• コンベヤ位置。
• 必要数量。
• オリジナルまたは互換性のある品質要件。
• ベルトの寸法。
• 古いベルトの写真。
• 仕向国。
• 希望納期。

サンプル注文、メンテナンス数量、混合SMTスペアパーツ注文、および定期的な工場購入を歓迎します。製品の入手可能性、測定値、品質要件、検査の詳細、梱包、および納期は、注文確定前に確認できます。

YAMAHAおよび関連機器のモデル名は、それぞれの所有者の商標です。これらは、部品の識別および機械との互換性参照のためにのみ使用されます。製品のソースと供給条件は、最終的な見積もりに従って確認する必要があります。
