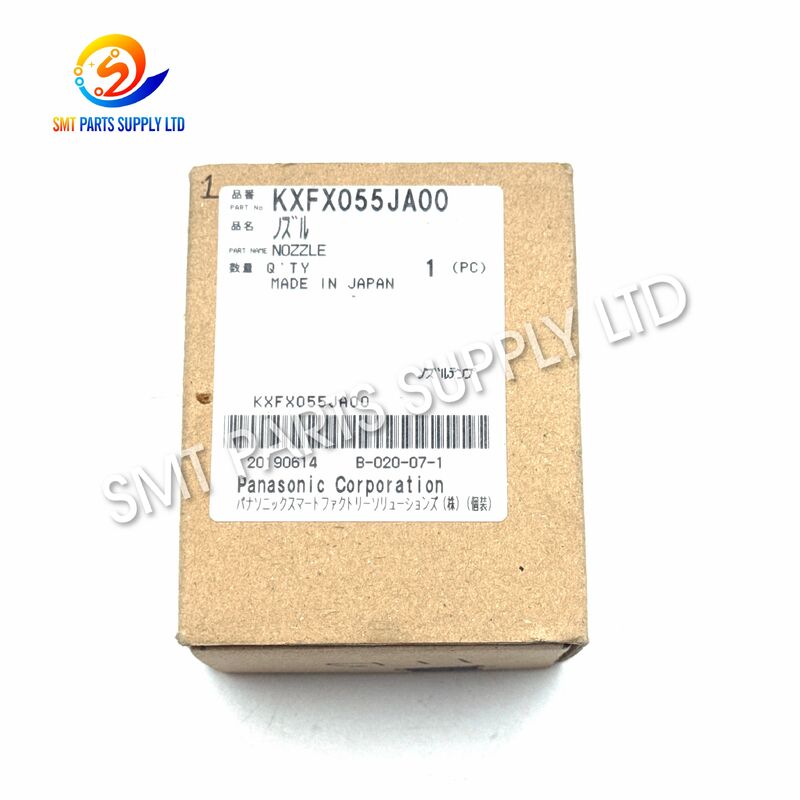

パナソニック CM402 CM602用 1115特殊形状ノズル KXFX055JA00

Panasonic KXFX055JA00 1115 特殊形状ノズル CM402 CM602用

Panasonic KXFX055JA00 1115 特殊形状ノズルは、互換性のあるCM402およびCM602 SMTピックアンドプレース機の用途向けに開発された精密部品ハンドリング部品です。プレースメントヘッドに取り付けられたノズルは、制御された真空吸引を使用して、プリント基板上に適切な電子部品をピック、保持、移送、整列、配置します。

標準的な抵抗器、コンデンサ、集積回路に使用される従来の丸型ノズルとは異なり、このモデルは特定の接触形状を必要とする部品を対象とした特殊なピックアッププロファイルを備えています。適切なノズルの選択は、真空シーリング、部品の安定性、認識の一貫性、および配置の信頼性を向上させることができます。

完全な部品番号KXFX055JA00を主要な注文参照として扱ってください。購入者は、注文前に、機械モデル、プレースメントヘッド情報、現在のノズル写真、ノズルラベル、および部品の寸法を提供するようにアドバイスされています。この検証プロセスは、互換性のリスクを軽減し、供給されるノズルが実際の生産要件と一致することを保証するのに役立ちます。

配置機械、フィーダー、および部品プログラムが正常に見える場合でも、SMTノズルの問題は生産効率に影響を与える可能性があります。ノズルは、機械ヘッドと電子部品の間の直接的な接続を形成するため、そのプロファイル、清浄度、整列、または真空経路のわずかな変化でも、繰り返し生産エラーを引き起こす可能性があります。

標準的な丸型ノズルは、コネクタ、センサー、スイッチ、LED部品、ソケット、トランス、シールド部品、またはその他の不規則なパッケージに十分な接触面積を提供しない場合があります。

ノズルの形状が部品の表面と一致しない場合、真空漏れが発生する可能性があります。機械は最初に部品をピックアップするかもしれませんが、高速ヘッド移動中に部品が回転、傾斜、または落下する可能性があります。

部品、フィーダーポケット、トレイ、または不適切なピックアップ位置との繰り返し接触により、ノズルチップが徐々に摩耗する可能性があります。

摩耗したピックアップ表面は以下を変更する可能性があります:

• 真空シーリング性能。
• ピックアップ高さ。
• 部品位置。
• 接触圧力。
• 配置精度。
• ビジョン認識の安定性。

ほこり、フラックス残留物、接着剤粒子、部品の破片、包装材、および洗浄汚染物質がノズル経路に入る可能性があります。

空気の流れの制限は以下につながる可能性があります:

ノズル本体は、プレースメントヘッドと正しく接続する必要があります。取り付けインターフェース周辺の傷、汚染、変形、または摩耗は、不適切な座り込みや空気漏れを引き起こす可能性があります。

不適切に取り付けられたノズルは、ノズルの回転、ピックアップ高さ、またはヘッドキャリブレーションにも影響を与える可能性があります。

ピックアップポイントは、部品の安定した支持領域と重心の近くにある必要があります。オフセットされたピックアップ位置は、加速中に部品が回転または傾斜する原因となる可能性があります。

機械パラメータが不適切である場合、ノズルは正しく機能しません。重要な設定には以下が含まれます:

• ピックアップ高さ。
• 配置高さ。
• 真空開始タイミング。
• 真空解放タイミング。
• ヘッド加速度。
• 回転速度。
• フィーダーピックアップ座標。
• 部品の厚さ。
• ビジョン認識データ。
• 配置圧力。

互換性のあるノズルでも、部品が傾斜、損傷、不適切に配置されている、またはフィーダーポケット内で移動している場合、ピックアップの問題が発生する可能性があります。

したがって、フィーダーの状態、テープの品質、カバーテープの剥離、トレイの整列、および部品の向きは、ノズルと一緒に検査する必要があります。

似たようなノズルが必ずしも交換可能であるとは限りません。2つのノズルモデルは異なる場合があります:

• 取り付け寸法。
• 全長。
• チッププロファイル。
• 真空穴のサイズ。
• ピックアップ表面。
• 回転参照。
• 機械ヘッドの互換性。

一般的なノズルコードのみで注文し、完全な部品番号を確認しないと、不適切な供給につながる可能性があります。

KXFX055JA00は、従来の円形ノズルでは確実に処理できない可能性のある互換性のある電子部品に専用のピックアッププロファイルを提供します。

適切な接触面は、より一貫した真空シーリングを作成し、高速配置移動中の部品の安定性を向上させるのに役立ちます。

完全な部品番号KXFX055JA00を主要な購入参照として使用する必要があります。

正確な識別のため、購入者は以下を提供する必要があります:

正しいノズルが清潔で、損傷がなく、適切に取り付けられている場合、ピックアップおよび部品移送中に真空経路は一貫して応答できます。

安定した吸引は以下を減らすのに役立つ可能性があります:

• ピックアップの失敗。
• 部品の落下。
• 部品の回転。
• 配置の中断。
• 機械アラームの頻度。
• 部品の無駄。
• 手動での生産介入。
• 計画外のライン停止。

生産工場は、ノズルが完全に故障するまで交換を手配すべきではありません。

適切なスペア数量を維持することで、以下によるダウンタイムを削減できます:

• 偶発的なノズルへの衝撃。
• 通常のチップ摩耗。
• 真空経路の詰まり。
• 製品モデルの切り替え。
• ノズルの紛失。
• 緊急生産注文。
• 国際配送リードタイム。

KXFX055JA00ノズルは、CM402およびCM602ピックアンドプレース機器で実行される互換性のある部品配置操作に適しています。

以下を製造する生産環境で使用される場合があります:

• 民生用電子機器。
• 車載電子機器。
• 通信機器。
• 産業用コントローラー。
• LED照明製品。
• 電源アセンブリ。
• スマートホームデバイス。
• 電子機器。
• 医療用電子機器。
• セキュリティ製品。
• コンピュータ周辺製品。
• 受託製造アセンブリ。

部品のピックアップ表面が標準の円形ノズルとは異なるプロファイルを必要とする場合に、ノズルを選択できます。

考えられる部品カテゴリには以下が含まれます:

既存のノズルが以下のような状態になった場合に、ノズルを交換用として使用できます:

• 目に見えるチップの摩耗。
• 曲がりまたは変形。
• 真空漏れ。
• 繰り返しピックアップの失敗。
• 内部の詰まり。
• 取り付けインターフェースの摩耗。
• 偶発的な衝突。
• 配置パフォーマンスの不安定性。

CM402またはCM602機器を使用する工場は、生産需要、ノズル使用頻度、および配送リードタイムに応じて、ノズルをスペアパーツ在庫に保管できます。

機械サービス会社は、互換性のある配置機器の検査または復元時に製品を使用する場合があります。ノズルの状態は、ノズルホルダー、真空システム、フィルター、プレースメントヘッド、およびキャリブレーションステータスと一緒に評価する必要があります。

オペレーターまたはメンテナンスエンジニアは、必要な部品番号がKXFX055JA00であることを確認し、参照ノズルコード、機械モデル、およびプレースメントヘッド構成を確認します。

取り付け前に、ノズルを検査してください:

• チップの変形。
• 表面の汚染。
• 真空開口部の詰まり。
• 本体の損傷。
• 取り付けインターフェースの傷。
• 不正確な寸法。
• 梱包の損傷。

ノズルは対応するプレースメントヘッドインターフェースに取り付けられます。取り付けエリアは清潔で、正しく整列しており、ゴミがない必要があります。

不適切な取り付けは、真空漏れ、回転不安定性、異常な高さ、またはノズル認識エラーを引き起こす可能性があります。

ノズルは、機器構成に従って機械プログラムまたはノズルステーションに割り当てられます。

正しいノズル定義は、対応する部品パッケージに接続する必要があります。

テープフィーダー、トレイ、チューブフィーダー、またはその他の供給システムが、プログラムされたピックアップ位置で部品を提示します。

部品は、ポケットまたはトレイ内で正しく向きが揃っており、安定している必要があります。

プレースメントヘッドはノズルを部品の上に移動させ、プログラムされたピックアップ高さまで下げます。

ピックアップ高さは、部品を損傷したり、フィーダーポケットにさらに押し込んだりすることなく、真空シールを作成するのに十分な精度である必要があります。

機械は、ノズル経路を通じて負圧を活性化します。

特殊形状のチップが選択された部品表面に接触し、ピックアップに必要な保持力を生成します。

機械構成に応じて、ピックアップは以下を通じて確認される場合があります:

• 真空検出。
• 高さセンシング。
• ビジョン認識。
• 部品存在チェック。
• プログラムされた機械監視。

ビジョンシステムは、部品の位置と回転を測定します。機械は配置前に補正値を計算します。

認識中のいかなる移動も不正確な補正データを作成する可能性があるため、安定したノズル保持が重要です。

プレースメントヘッドは、部品をプログラムされたPCB位置に転送します。

この移動中、ノズルは加速度、回転、および振動に抵抗するために十分な真空力を維持する必要があります。

機械は部品をプログラムされた配置高さまで下げ、PCBパッドまたは指定されたアセンブリポイントに配置します。

ノズルが後退する間に部品がプリント基板上に残るように、真空が解放されます。

プロセスは配置プログラムに従って繰り返されます。安定したパフォーマンスを維持するために、ノズルは適切な間隔で検査および清掃する必要があります。

KXFX055JA00を主な注文参照として使用してください。他のノズルが類似の4桁コードまたは外観を持っているという理由だけで製品を選択しないでください。

ノズルが以下に取り付けられるかどうかを明記してください:

• CM402。
• CM602。
• 技術的な検証が必要なその他の機械。

同じシリーズ内の機械でも異なるプレースメントヘッドを使用する場合があるため、正確な機械構成が重要です。

ヘッドモデルまたは現在のノズル取り付けエリアの鮮明な写真を提供してください。

ヘッド情報は、以下を確認するのに役立ちます:

• ノズル取り付けスタイル。
• インターフェース寸法。
• 回転構造。
• 真空接続。
• ノズル長要件。
• 機械認識方法。

以下の写真を提供してください:

1. 完全なノズル本体。
2. ピックアップチップ。
3. 側面図。
4. 取り付けインターフェース。
5. 部品番号ラベル。
6. ノズルコード。
7. 定規またはスケールと一緒にノズル。

以下の部品情報を提供してください:

最適なピックアップ表面は通常、平坦で、安定しており、清潔で、真空シールを作成するのに十分な大きさです。

ノズルを以下の上に配置しないでください:

• 穴。
• 柔軟なラベル。
• 隆起したマーキング。
• 壊れやすい光学領域。
• 湾曲した表面。
• 移動する機械構造。
• 不均一な表面。
• 多孔質材料。

ノズルを異なるモデルに交換する前に、以下を確認してください:

• 部品ライブラリ。
• ノズル割り当て。
• ピックアップ座標。
• ピックアップ高さ。
• 真空タイミング。
• 認識方法。
• 回転速度。
• 移送加速度。
• 配置高さ。
• 配置圧力。

必要な条件は、見積もり前に明確に記載する必要があります。

推奨される購入数量は以下に依存します:

• 機械の数。
• 互換性のあるヘッドの数。
• 生産量。
• 部品の使用頻度。
• ノズル交換履歴。
• 緊急在庫ポリシー。
• 配送リードタイム。
• 今後の生産プロジェクト。

大量注文を行う前に、部品番号、写真、機械構成、および部品情報に基づいた確認を依頼してください。

文書のみでは互換性を確認できない場合は、サンプル注文が適切である可能性があります。

ノズルに汚染、変形、開口部の詰まり、異常なピックアップマーク、および取り付けの問題がないか確認してください。

精密SMT部品に適した専門的なノズル清掃プロセスを使用してください。

以下を使用しないでください:

• 硬い金属ワイヤー。
• 制御された手順のない鋭利な針。
• 研磨工具。
• 攻撃的な化学薬品。
• 過度の機械的圧力。
• 制御されていない高出力超音波洗浄。

内部経路をほこり、はんだペースト残留物、接着剤粒子、テープの破片、および部品の破片から清潔に保ってください。

各ノズルは、清潔な保護ボックスまたはノズルホルダーに個別に保管してください。

精密チップを金属製の作業台やその他の硬い表面に直接接触させないでください。

清掃後もピックアップの問題が続く場合は、新しいノズルが欠陥品であると結論付ける前に、フィーダー、真空システム、ノズルホルダー、フィルター、ピックアップ座標、および機械設定を点検してください。

以下の場合にノズルを交換してください:

• チップが目に見えて変形している。
• 本体が曲がっている。
• 真空経路が清掃できない。
• ピックアップの安定性が許容できないまま。
• 配置精度が一貫しなくなる。
• 取り付けインターフェースが損傷している。
• 繰り返しアラームが生産効率に影響する。

各KXFX055JA00ノズルは、ピックアッププロファイルと取り付けインターフェースを保護するために個別に梱包する必要があります。

1. 部品番号と数量を確認します。
2. ノズルの外観を検査します。
3. ノズルの先端を保護します。
4. ノズルを個別の容器または保護スリーブに入れます。
5. 緩衝材を追加します。
6. 明確な識別ラベルを貼付します。
7. 部品を丈夫な輸出用カートンに入れます。
8. カートンをしっかりと封印します。
9. 梱包リストと出荷書類を準備します。
10. 追跡可能な輸送を手配します。

注文は、完全なKXFX055JA00部品番号、機械モデル、および顧客から提供された技術情報に従って処理されます。

1個のトライアル注文、メンテナンス数量、およびより大きな生産スペア注文は、在庫状況に応じて相談できます。

顧客は、出荷前に予備的な確認のために機械と部品情報を提供できます。

ノズルは、以下と一緒に供給される場合があります:

• フィーダーとフィーダー部品。
• コンベアベルト。
• センサー。
• ソレノイドバルブ。
• モーター。
• ドライバー。
• フィルター。
• ケーブル。
• 機械基板。
• ノズルホルダー。
• その他のSMT機械部品。

精密製品は、衝撃、汚染、および輸送中の損傷のリスクを軽減するために慎重に梱包されます。

ヨーロッパ、北米、東南アジア、およびその他の国際市場の顧客向けに、速達、航空、および混載輸送ソリューションが利用可能です。

KXFX055JA00は一般的に互換性のあるCM402およびCM602用途向けに識別されています。ただし、機械シリーズ情報だけでは完全な互換性を確認できない場合があるため、注文前に正確なプレースメントヘッド構成、現在のノズルプロファイル、および機械プログラムを確認する必要があります。

供給される製品参照は1115として識別されていますが、ノズルコードはスペアパーツリストとサプライヤーデータベース間で異なる場合があります。主要な参照として完全なKXFX055JA00部品番号を使用し、確認のために既存のノズルの写真を提供してください。

KXFX055JA00、機械モデル、プレースメントヘッドタイプ、必要数量、希望する製品状態、仕向国、および既存のノズルの鮮明な写真を提供してください。ピックアップの互換性を評価する必要がある場合は、部品寸法または図面が役立ちます。

いいえ。ピックアップの適合性は、部品の寸法、重量、上面プロファイル、重心、利用可能なシーリング面積、生産速度、真空設定、およびピックアップの向きに依存します。新しいまたは珍しい部品については、サンプルテストを推奨します。

連続的な大量生産を開始する前に、ノズルの取り付け、真空レベル、ピックアップ高さ、フィーダー位置、部品の安定性、ビジョン認識結果、回転精度、配置高さ、および最終配置の品質を確認してください。

CM402またはCM602機器用のPanasonic KXFX055JA00 1115特殊形状ノズルをお探しですか？

迅速かつ正確な見積もりについては、以下の情報をお送りください:

• 部品番号: KXFX055JA00。
• 参照ノズルコード: 1115。
• 機械モデル。
• プレースメントヘッドタイプ。
• 必要数量。
• 必要製品状態。
• 既存のノズル写真。
• 部品図面または寸法。
• 仕向国。
• 希望納期。

現在の在庫状況、価格、互換性確認、梱包詳細、および国際配送の手配については、お問い合わせください。
