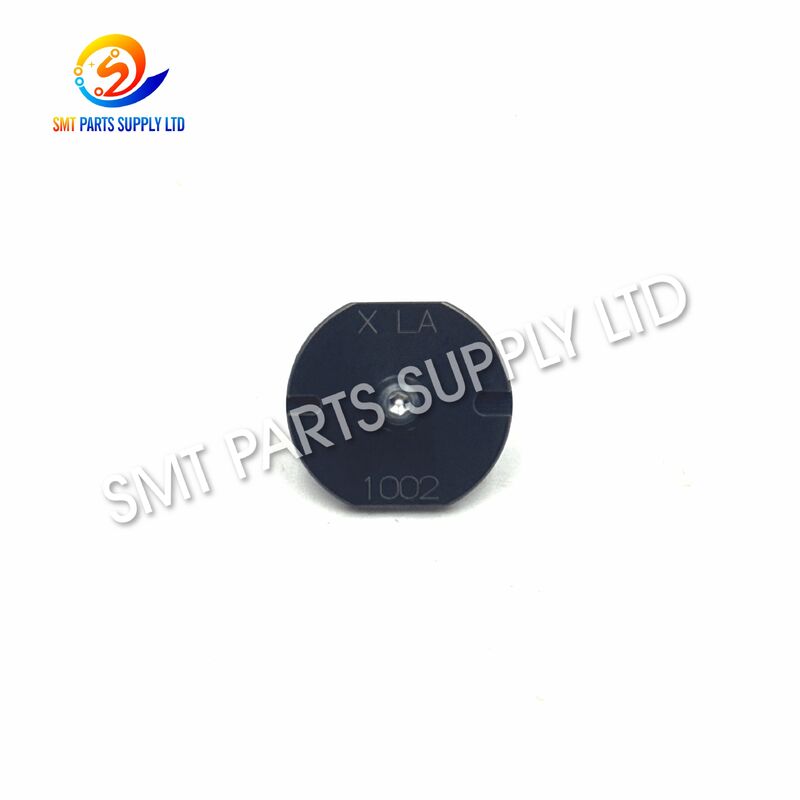

パナソニック 1002 精密 SMT ノズル CM DT NPM KXFX037TA00

Panasonic 1002 KXFX037TA00 高精度 SMT ノズルは、選択された CM、DT、および NPM 表面実装配置マシン構成用に設計された真空ピックアップ コンポーネントです。装着ヘッドに取り付けられたノズルは、テープ フィーダ、トレイ、チューブ、またはその他の供給システムから電子部品を取り出し、プログラムされた PCB 取り付け位置に搬送します。

1002 ノズルは通常、部品番号 KXFX037TA00 で識別されます。 KXFW1ATAA00 および KXFX03DVA00 は、SMT スペアパーツ市場の相互参照番号としても使用されます。互換性リストでは通常、ノズルと CM および DT プラットフォームが関連付けられていますが、一部の供給参考資料には選択された NPM 構成も含まれています。したがって、購入前に装着ヘッド、既存のノズル番号、および機械構成を確認する必要があります。 SMT 生産ラインの小さいながらも重要な部分です。その寸法条件、真空通路、取り付けインターフェース、ピックアップ面は、部品のピックアップの安定性、認識精度、配置の再現性、生産速度、機械の稼働率に直接影響を与える可能性があります。

Panasonic 1002 ノズルは、電子機器メーカー、EMS 工場、SMT メンテナンス チーム、機械サービス会社、スペアパーツ販売会社、予防メンテナンスや緊急交換のために信頼性の高いノズルを必要とする生産施設に適しています。

製品の識別

原因: ピックアップと配置の問題が発生する理由

SMT ピックアップ エラーは、必ずしも実装機自体が原因で発生するわけではありません。生産上の問題の多くは、ノズルの摩耗、汚染、誤ったモデルの選択、フィーダーの位置、コンポーネントのパッケージング、真空漏れ、または不適切なプロセス設定に関連しています。

実際の原因を理解することは、メンテナンス エンジニアが不必要な機械部品の交換を回避し、生産のダウンタイムを削減するのに役立ちます。

1. ノズルチップの磨耗

連続動作中、ノズルは電子部品と繰り返し接触します。長期間使用するとピックアップ表面が徐々に変化し、ノズルとコンポーネントの間の有効シール領域が減少する場合があります。

ピックアップの表面が摩耗すると、次のような原因が発生する可能性があります。

• 真空保持力が弱い。
• 搬送中のコンポーネントの移動。
• ピックアップのリトライ頻度を増加しました。
• 認識が不安定。
• コンポーネントの脱落。
• 配置オフセット。

2. 真空通路の詰まり

ほこり、パッケージの破片、接着剤の残留物、はんだペーストの粒子、その他の製造上の汚染物質が内部の真空通路に侵入する可能性があります。

部分的な詰まりでも空気の流れが減少し、ピックアップ性能が不安定になる可能性があります。マシンは動作し続ける可能性がありますが、ピックアップの信頼性は徐々に低下する可能性があります。

3. ノズル本体が曲がったり損傷したりした場合

ノズルは次の原因で損傷する可能性があります。

• 偶発的な衝撃。
• 不適切な手動操作。
• 不適切な保管。
• プレースメントヘッドの衝突。
• ノズル交換操作が間違っている。
• 不適切なノズルモデルの取り付け。

わずかな変形によりコンポーネントが中心からずれて配置され、カメラの認識と配置の精度に影響を与える可能性があります。

4. ノズルの選択が間違っている

ノズルは、部品のサイズ、重量、表面形状、ピックアップ領域、およびマシンヘッドの構成と一致する必要があります。

ノズルが小さすぎると十分な吸引力が得られない場合があります。ノズルが大きすぎると、コンポーネントのリード、パッケージの端、フィーダーポケット、または近くのコンポーネントと干渉する可能性があります。

5. 間違った取り付け

ノズルが装着ヘッドにしっかりと装着されていないと装着位置が不安定になる場合があります。

考えられる結果は次のとおりです。

• 真空漏れ。
• ノズルの回転。
• 機械の異常な振動。
• ノズル交換アラーム。
• コンポーネントの認識に失敗しました。
• ピックアップの高さのバリエーション。

6. 取り付けインターフェースの汚れ

ノズルとノズルホルダーの間にほこりや残留物があると、正しく取り付けられなくなる可能性があります。ノズルがわずかに傾いているか、緩く取り付けられている状態で取り付けられているように見える場合があります。

7. 間違ったピックアップ座標

フィーダーの座標、ピックアップの高さ、部品データ、またはトレイの位置が正しくない場合、ノズルが正常に機能していてもピックアップ エラーが発生する可能性があります。

8. 不安定なコンポーネントのパッケージング

キャリアテープの損傷、ポケットの変形、カバーテープの過剰な張力、ポケット内でのコンポーネントの回転、またはトレイの位置が不規則であると、中央にピックアップできない可能性があります。

一般的な生産上の問題

ソリューション: Panasonic 1002 ノズルが生産をどのようにサポートするか

Panasonic 1002 KXFX037TA00 ノズルは、既存のノズルが摩耗、汚染、損傷、欠落している場合、または安定した生産に適さなくなった場合に実用的なソリューションを提供します。

安定した真空ピックアップ

ノズルは、真空圧力を装着ヘッドから部品ピックアップ面に伝達します。正しく選択して取り付けた場合、動作サイクル全体にわたって安定したコンポーネントの保持力を維持するのに役立ちます。

正確なコンポーネントの位置決め

適切に製造されたノズルは、中心にあるピックアップをサポートします。安定したコンポーネントの位置決めにより、ビジョン システムは配置前に正確な X 軸、Y 軸、および回転補正を計算できます。

再現可能な配置パフォーマンス

一貫した取り付け寸法とピックアップの形状により、機械は中断を少なくしながら数千回のピックアップと配置のサイクルを繰り返すことができます。

計画外のダウンタイムの削減

交換用ノズルをメンテナンス在庫に保管しておくことで、生産チームは損傷したユニットを迅速に交換できます。これにより、緊急購入や国際配送による遅延を軽減できます。

メンテナンス効率の向上

ノズルは個別に検査、洗浄、交換、保管できます。メンテナンス チームは、大型で高価な配置ヘッド アセンブリを交換することなく、ノズルの状態を管理できます。

柔軟な購入

1002 ノズルは個別に注文することも、追加のノズル モデル、フィルター、ホルダー、フィーダー部品、ベルト、センサー、バルブ、モーター、その他の SMT 交換コンポーネントと組み合わせて注文することもできます。

製品の利点

仕様

互換性に関する通知

ノズルの互換性を確認するには、マシン名だけでは必ずしも十分とは限りません。同じシリーズのマシンでも、異なる配置ヘッド、ノズル ホルダー、ソフトウェア オプション、ハードウェア リビジョンが使用されている場合があります。

注文する前に、お客様は次の情報をできるだけ多く提供する必要があります。

1002 および 1002N の識別に関する通知

1002 および 1002N ノズルのリファレンスは、自動的に同一の製品として扱われないでください。

標準の 1002 ノズルは、通常、KXFX037TA00 としてリストされています。 1002N ノズルは、異なる部品番号とノズル構造を使用する場合があります。ある業界ノズルのリファレンスでは、1002N が N610098970AA としてリストされており、KXFX037TA00 は標準の 1002 ノズルとしてリストされています。番号「1002」だけに従って注文するのではなく、完全なノズル コードを確認してください。

関連ノズルモデル比較

1002 ノズルは、一般的に参照される数値ノズル ファミリに属します。関連機種はピックアップ構造、吸着面積、適用範囲が異なる場合があります。

この表はモデルの比較のみを目的としています。これは、マシンヘッドとコンポーネントの検証に代わるものではありません。

応用

PCB組立ライン

このノズルは、電子部品を供給装置から取り出し、はんだペーストパッド上に正確に配置する必要がある自動 PCB 組み立てプロセスで使用されます。

家庭用電化製品の製造

適切な配置プラットフォームでは、以下の生産にノズルを使用できます。

• スマートホーム製品。
• 電源制御ボード。
• 家庭用電化製品。
• モジュールを表示します。
• オーディオ機器。
• 通信機器。
• 電子アクセサリー。

カーエレクトロニクス

ノズルは互換性のある SMT ライン製造をサポートする場合があります。

• 車両制御モジュール。
• センサーボード。
• 照明制御エレクトロニクス。
• インスツルメントクラスターアセンブリ。
• 通信モジュール。
• 電源管理ボード。

産業用電子機器

産業用制御製品には、安定した再現性のあるコンポーネントの配置が必要です。一般的なアプリケーションには、コントローラー、電源、駆動システム、監視デバイス、通信モジュール、自動化機器などがあります。

電気通信製品

互換性のあるマシンは、ネットワーク機器、通信モジュール、ルーター、信号処理デバイス、および関連する電子アセンブリを含む PCB 製造にこのノズルを使用できます。

LEDおよび照明製品

このノズルは、LED ドライバー ボード、照明コントローラー、スマート照明製品、およびディスプレイ電子機器に適したコンポーネント配置プロセスをサポートできます。

EMS受託製造

EMS 工場では、複数の PCB 製品およびコンポーネント パッケージを頻繁に処理します。完全なノズル在庫を維持すると、切り替えの柔軟性と生産の継続性が向上します。

SMT装置のメンテナンス

機械サービス プロバイダー、機器販売業者、工場メンテナンス チームは、予防メンテナンスや緊急交換のために 1002 ノズルをスペアパーツの在庫に保管できます。

アプリケーションシナリオ表

仕組み

ステップ 1: ノズルの選択

配置プログラムは、コンポーネントのパッケージ、寸法、重量、ピックアップ面、および機械構成に従ってノズルを選択します。

ステップ 2: ノズルの取り付け

ノズルは手動で、または機械の自動ノズル交換システムによって取り付けられます。取り付けインターフェイスはきれいで、完全にかみ合っている必要があります。

ステップ 3: ピックアップ位置への移動

装着ヘッドは、プログラムされたフィーダー、トレイ、チューブ、または部品供給位置の上を移動します。

ステップ 4: 制御された降下

ノズルはプログラムされたピックアップ高さまで下降します。正しい高さにより、過度の圧力をかけずにノズルをコンポーネントに接触させることができます。

ステップ 5: 真空の活性化

機械は内部ノズル通路を通じて真空圧を作動させます。コンポーネントはノズル ピックアップ面に対して保持されます。

ステップ 6: 受け取りの確認

装置は、真空値、コンポーネントの存在、画像データ、またはその他のプロセス信号をチェックして、ピックアップが成功したことを確認します。

ステップ 7: 視覚認識

コンポーネントはマシン ビジョン システムを通過します。このシステムは位置および回転の偏差を測定します。

ステップ 8: 位置補正

装着機は補正値を計算し、実装前に部品の位置を調整します。

ステップ 9: PCB の配置

ヘッドはプログラムされた PCB 座標に移動します。ノズルはコンポーネントを必要な配置高さまで下げ、真空を解除します。

ステップ 10: サイクルの繰り返し

ノズルは生産プログラムに従ってピックアップおよび配置動作を実行し続けます。

ノズルの状態が生産に与える影響

正しいノズルの選び方

1. 完全な部品番号を確認します。

推奨される注文リファレンスは KXFX037TA00 です。これらの番号が既存の記録またはパッケージに記載されている場合は、KXFW1ATAA00 と KXFX03DVA00 も比較する必要があります。

2. 機種の確認

「CM マシン」、「DT マシン」、または「NPM マシン」とだけ記述するのではなく、完全なマシン モデルを指定してください。

3. 装着ヘッドの確認

配置ヘッドは最も重要な互換性要素の 1 つです。同じファミリー内のマシンは異なるヘッド タイプを使用する場合があります。

4. 既存のノズルを検査する

現在装着されているノズルの型式表示、取付構造、先端形状、本体長さ、界面デザインをご確認ください。

5.鮮明な写真を提供してください

写真には次のことが示されている必要があります。

• 完成したノズルの外観。
• ノズルの先端。
• 取り付け部。
• 横顔。
• 印刷または刻印されたマーキング。
• 配置ヘッドのインターフェイス。

6. コンポーネントパッケージを確認する

コンポーネントのパッケージ名と、長さ、幅、高さを含む寸法を指定します。

7. ピックアップ面の評価

選択したノズルは、安定した十分に平らな領域に接触する必要があります。ピックアップ表面は、リード、コネクタ、ラベル、キャビティ、または不規則なパッケージ部分と干渉してはなりません。

8. コンポーネントの重量を考慮する

重いコンポーネントには、十分な吸引領域と安定した真空性能が必要です。

9. マシンの速度を確認する

高速配置により加速力と減速力が発生します。ノズルは、動作中ずっとコンポーネントをしっかりと保持する必要があります。

10. 量産前のテスト

インストール後、実稼働テストを実行して以下を監視します。

• ピックアップ成功率。
• 真空測定値。
• 認識結果。
• コンポーネントの回転。
• 配置精度。
• 機械の警報。
• コンポーネントの表面状態。

ノズル選択チェックリスト

インストールに関する推奨事項

1. 機械のメンテナンス手順に従って装置を停止してください。
2. ノズルを扱うときは、清潔な手袋または承認されたツールを使用してください。
3. 取り付ける前に、ノズル ホルダーと取り付けインターフェイスを検査してください。
4. ほこり、破片、油、および製造残留物を取り除きます。
5. ノズルのモデルが装着ヘッドと一致していることを確認してください。
6. ノズルは正しい位置と向きで取り付けてください。
7. 互換性のないノズルをホルダーに無理に押し込まないでください。
8. 必要に応じて、ノズルの検査または校正手順を実行します。
9. 完全な運用を再開する前に、低速テストを実行してください。
10. 真空値、認識結果、ピックアップ性能を監視します。

清掃とメンテナンス

推奨される清掃方法

• 定期的にノズル先端を点検してください。
• 清浄で乾燥した濾過空気を使用してください。
• 承認されたノズル クリーニング ツールを使用してください。
• 真空通路の汚れを注意深く除去してください。
• 必要に応じて、適切な洗浄液を使用してください。
• 取り付ける前にノズルを完全に乾燥させてください。
• 洗浄したノズルはラベルを貼った容器に保管してください。
• 損傷したノズルを使用可能な在庫から分離します。

避けるべき行為

• 過度の空気圧を使用しないでください。
• 過度に大きな金属針を挿入しないでください。
• 許可なくピックアップ表面を研磨しないでください。
• 未知の化学クリーナーは使用しないでください。
• ノズルを硬い表面に落とさないでください。
• 曲がったノズルを使い続けないでください。
• ラベルのない異なるモデルを混合しないでください。
• 汚染されたホルダーにノズルを取り付けないでください。

推奨されるメンテナンススケジュール

品質検査

外観検査

ノズルの変形、傷、汚れ、腐食、取り扱いによる損傷がないか確認してください。

取付検査

取り付けセクションは、対応する配置ヘッド インターフェイスにしっかりと適合する必要があります。

真空通路検査

内部の吸引通路は開いたままにし、製造時の汚染がないようにする必要があります。

アライメント検査

部品を安定して配置するには、ノズル本体とピックアップチップが適切な位置合わせを維持する必要があります。

モデルの検証

梱包する前に、ノズルのモデルと部品番号をお客様の注文書と比較する必要があります。

包装検査

ノズルは、衝撃、ほこり、湿気、および国際輸送中の移動から保護する必要があります。

品質管理表

梱包と配送

各ノズルは、振動、衝撃、ほこり、湿気、および混合モデルの取り扱いによって引き起こされる損傷を軽減するために梱包されています。

予備ノズルの在庫を維持する理由

配置ノズルは、頻繁に使用される生産コンポーネントです。小規模ではありますが、ノズルの故障は装着ヘッド全体や生産プロセスを停止させる可能性があります。

予備在庫を維持すると、次のような利点があります。

よくある質問

Q1: Panasonic 1002 ノズルの正しい部品番号は何ですか?

本体品番はKXFX037TA00です。 KXFW1ATAA00 および KXFX03DVA00 も相互参照番号としてよく使用されます。ご注文前に、既存のノズルとマシンヘッドの構成を比較してください。

Q2: 1002 ノズルはすべての CM、DT、または NPM マシンで使用できますか?

いいえ。互換性は、取り付けられている配置ヘッド、ノズル ホルダー、機械構成、および製造リビジョンによって異なります。確認のため、完全な機械モデルと配置ヘッド情報を提供してください。

Q3: 1002 ノズルと 1002N ノズルは同じですか?

これらは自動的に交換可能であると考えるべきではありません。標準の 1002 および 1002N リファレンスでは、異なる部品番号と構造が使用されている場合があります。完全なノズル コードと既存の部品番号を必ず確認してください。

Q4: 正確な見積りをするにはどのような情報が必要ですか?

ノズルのモデル、部品番号、機械のモデル、装着ヘッドのタイプ、既存のノズルの写真、必要な数量、要求される条件、納入国、および予定納期をお知らせください。

Q5: 新しいノズルでもピックアップ エラーが発生するのはなぜですか?

考えられる原因としては、間違ったノズルの選択、フィーダーの位置ずれ、不適切なピックアップ高さ、真空ラインの詰まり、不正確な部品データ、キャリアテープの損傷、不安定な部品表面、ノズルホルダー内部の汚染などが挙げられます。

お問い合わせ

Panasonic 1002 KXFX037TA00 ノズルの見積もり、互換性の確認、サンプル注文、混合モデルの購入、または大量の要件については、お問い合わせください。

より早く確認するには、次の情報を含めてください。

• ノズルモデル。
• 完全な部品番号。
• マシンモデル。
• 装着ヘッドタイプ。
• 既存ノズルの写真。
• 必要な数量。
• ご希望の商品状態。
• 追加の SMT スペアパーツ リスト。
• 配送先。
• 必須の配達日。

当社は、電子機器メーカー、EMS 工場、機械サービス会社、国際販売代理店向けの単品の問い合わせ、混合ノズルの注文、メンテナンス用スペアパーツ リスト、および一括購入の要件をサポートします。

正確なモデルの確認、競合見積、輸出保護梱包、専門的な SMT スペアパーツのサポートについては、詳細なお問い合わせを送信してください。
