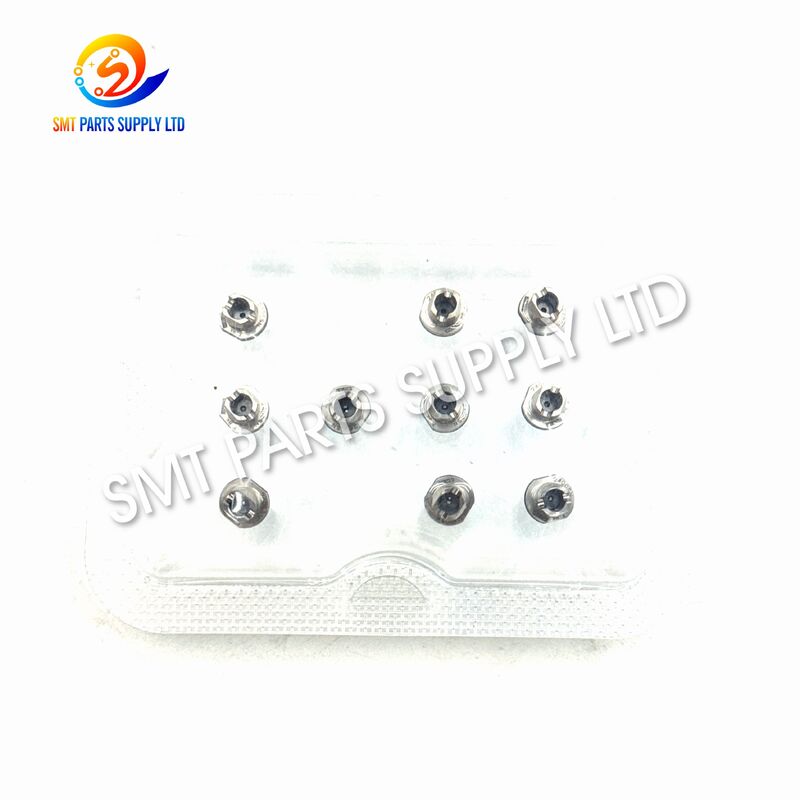

パナソニック 240CSN セラミックSMTノズルは,部品番号 N610119486AB で識別され,適合した表面マウントコンポーネントの真空ピックアップ,輸送,配列および配置のために設計されています.選択されたCMで一般的に使用されます.適正なノズルヘッドを備えた,ピック・アンド・ポジション機械の配置.

噴嘴には,名目外径 Ø2.4 mm と真空開口 Ø1.8 mm のセラミックピックアップ端が搭載されている.この構造は,選択された中規模のチップ部品のための適切な接触領域を提供します典型的な3216および4532レジスタンスまたはコンデンサータパッケージおよび互換性のあるタンタムコンポーネントを含む.

生産の交換,予防保守,ラインリニューアル,スペアパーツの備蓄のために設計されています240CSNノズルは,生産者が安定したピックアップ性能を維持し,着用によって引き起こされる中断を減らすのに役立ちます詰まった,割れた,または正しく選択されていないノズル.

最終的な互換性は,常に機械モデル,配置ヘッドの種類,既存のノズルの数,部品の寸法,表面の形状,および生産パラメータによって確認されるべきである.

製品識別

主要な 製品 利点

原因:ノズルの状態に関連した一般的なSMT問題

ピック・アンド・ポジション・ノズルは小さな部品ですが,直接ピックアップの信頼性,部品の安定性,視力認識,配置精度,生産継続性に影響します.

ノズルが磨かれたり,詰まったり,損傷したり,部品に合わないとき,他のシステムが正常に機能しているときでも,機械は繰り返しエラーを生む可能性があります.

1履き回ったピックアップの表面

コンポーネントとの連続的な接触は,ノズルの先端のプロフィールを徐々に変化させる.着用により,利用可能な密封面が減少し,不安定な真空吸収を引き起こす可能性があります.

典型的な結果は以下の通りです

• 部品のピックアップの失敗が増加しています
• 拾った後 部品が動いている
• 頭の動き中に部品の回転
• 不規則な位置
• 試行錯誤の頻度が高くなる
• 生産効率の低下

2ブロックされた真空通路

粉塵,粘着剤残留物,溶接パスタ,包装残留物,小小の部品粒子は,内部真空チャネルに入ることができます.

部分 的 に 遮断 さ れ た 噴出口 は,一部 の 部品 を 拾い上げ て い ます が,吸い込み 力 は 不一致 し て しまう こと が あり ます.この こと は,製造 中 で 欠陥 を 特定 する こと を 難しく し ます.

3破裂したセラミク

陶器の尖端は優れた寸法安定性を備えているが,衝撃,不正な操作,機械の衝突,または過度の設置力によって損傷する可能性があります.

微小な裂け目でも:

• バキュームシール
• 接触バランス
• 部品の配置
• リピート可能さ
• トップ耐久性
• 機械の認識

4誤ったノズルのサイズ

小さすぎるノズルは,接触面や真空保持力を十分に提供しない可能性があります.

大きすぎたノズルは:

• 部品端末
• 高いパッケージ構造
• 近くにある部品
• テープポケット
• 給水器の表面
• 敏感な光学領域

正確なノズルの選択は,部品の長さと幅以上のことを考慮する必要があります.

5間違ったピックアップ位置

適切なノズルは,プログラムされたピックアップポジションが安定した部品表面を中心にしていない場合でも,まだ機能が悪い可能性があります.

中心から外れたピックアップは,次の原因を引き起こす可能性があります.

• 部品の傾き
• 移動中の回転
• 視力修正の誤り
• 配置オフセット
• コンポーネントドロップ
• パッケージの損傷

6誤った真空設定

十分な真空がない場合,部品が移動中に落ちる可能性があります.

過剰な真空は,部品の放出を遅らせたり,不適切なパッケージから複数の薄いパーツを拾うリスクを増加させたりします.

7位置位置が間違っています.

ピックアップ高度が低すぎると,ノズルは部品やフィッダーポケットに過剰に圧迫する可能性があります.

ピックアップ高度が高くすぎると,ノズルは部品表面と完全なシールを作らない可能性があります.

8. 悪いフィッダー状態

ピックアップ の 問題 は,常に 噴嘴 の 原因 で は あり ませ ん.磨か れ た フィッダー,誤った テープ 位置,不安定 な 部品 ポケット,または 蓋テープ の 問題 は,同様の 症状 を 引き起こす こと が でき ます.

したがって,ノズル,フィッダー,真空システム,ヘッドの校正,視力設定,およびプログラムは一緒に検査されるべきである.

一般 的 な 生殖 症状 と 可能 な 原因

解決策:正しい 240CSN ノズルを使用します.

正確な240CSNノズルを設置することで,配置頭と互換性のある部品の間の意図されたピックアップインターフェースを復元するのに役立ちます.

セラミック端は制御可能な接触面を提供し, Ø1.8 mmの真空開口は,移転中に部品を保持する負圧を可能にします.

正しく選んで設置すると,ノズルは改善するのに役立ちます.

ピックアップ 安定性

適切なピックアップ表面は,ノズルとコンポーネントの間のより一貫した接触を作り出します.

構成要素保有

安定した真空流は,加速,回転,視力検査,PCBへの移動中に部品をしっかりと固定するのに役立ちます.

配置の繰り返し性

一貫したピックアップ位置と部品の向きは,機械が正確な配置修正を適用するのに役立ちます.

生産継続性

破裂したノズルを交換すると,繰り返し発生するピックアップアラーム,手動介入,生産停止を減らすことができます.

メンテナンスの効率性

明確に識別された240CSNモデルとN610119486ABの部品番号は,購入とスペアパーツ管理を簡素化します.

部品保護

正確なノズルのサイズは,部品端末や敏感なパッケージ構造との不必要な接触を減らすことができます.

期待される運用改善

新しいノズルは,自律的にフィッダーダメージ,ヘッド校正誤差,真空システム障害,不正なプログラム,部品の梱包が不適切.

仕様

ノズルのコード説明

モデルの名称は,購入者が基本的なノズルの構成を理解するのに役立ちます.

ノズルコードは唯一の互換性標準として使用すべきではありません.顧客は既存のノズル,機械モデル,ヘッドタイプ,部品パッケージ,物理的な寸法も確認する必要があります.

同じシリーズ用ノズルの比較

この比較は,予備的な参照のために意図されています.正しいモデルは,部品の上面,重量,高さ,パッケージの幾何学,ピックアップセンター,機械プログラム,およびヘッド構成に依存します..

240CSNおよび類似の240シリーズモデル

これらのモデルは似ても似ても似ても似ても似ても似ても似ても似ても似ても似ても似ても似ても似ても似ても似ても似ても似ても似ても似ても

いつも確認してください:

• ノズルのマークを完了します
• オリジナル部品番号
• 総噴嘴長
• 固定構造
• フレンズデザイン
• 識別マーク
• チップジオメトリ
• マシンヘッドの仕様

適用する

パナソニック 240CSNノズルは,安定した真空ピックアップと互換性のある電子部品の正確な配置を必要とする自動SMT組立プロセスで使用されます.

消費電子機器

適した生産環境には以下のものが含まれる.

• スマートホームのコントロールボード
• オーディオ・ビデオ製品
• 家電の制御装置
• ディスプレイ・モジュール
• ポータブルな電子機器
• 電源アダプターと充電器

自動車用電子機器

潜在的用途には以下のものがある:

• 車両制御モジュール
• 照明のコントロールボード
• センサー組成
• 電力管理モジュール
• 通信ユニット
• ダッシュボードの電子機器

産業用電子機器

このノズルは,以下の製造に用いることができる.

• プログラム可能なコントローラ
• 産業用電源
• モーター制御ボード
• 自動化装置
• 監視システム
• 通信インターフェイス

コミュニケーション製品

互換性のある部品の配置は,次の場合が必要である.

• ネットワーク機器
• 無線モジュール
• 信号処理ボード
• 通信端末
• データ送信装置
• アンテナ制御システム

照明電子機器

このノズルは,以下の対応する部品の配置をサポートできる.

• LEDドライバーボード
• 照明制御装置
• パワー変換回路
• スマート照明モジュール
• 産業用照明装置

医療および実験用電子機器

コンポーネントおよびプロセス要件が適切である場合,アプリケーションには以下が含まれます.

• 監視装置
• 実験装置
• 診断用電子機器
• コントロールモジュール
• ポータブルな電子機器

典型的な使用シナリオ

働き方

ステップ1:ノズルの設置

240CSNノズルは,互換性のあるノズルステーションまたは配置ヘッドインターフェースに設置される.

設置エリアは清潔で,損傷を受けず,散らばった粒子がなくなければなりません.

ステップ2 機械認識

機械は,適用される認識方法と生産プログラムによってノズルのタイプを確認します.

誤ったノズルの識別は,アラームや部品の不適切な取り扱いにつながる可能性があります.

ステップ3:ピックアップの位置付け

配置ヘッドは,プログラムされたコンポーネントを含むフィッダーポケットの上に移動します.

装置はノズルを 定義されたピックアップ座標に調整します

ステップ4:ノズルの接触

陶器の端が部品表面に近づきます

正確なピックアップの高さは,過剰な圧力をかけずに適当な接触を可能にします.

ステップ5:真空アクティベーション

Ø1.8 mmの真空開口を通って負圧が施されます.

部品はノズルの先端に固定されます.

ステップ 6: 部品を上げること

位置付け頭は,テープポケット,トレイ,スティックフィッダー,または他のフィードシステムから部品を上げます.

ステップ7 視力検査

マシンビジョンシステムで 部品の位置,回転,方向をチェックします

配置プログラムで 必要な修正を計算します

ステップ 8: コンポーネントの転送

頭部が部品を プログラムされた PCB 位置に運びます

動きと回転の間,ノズルは安定した吸着を維持しなければならない.

ステップ 9: PCB の配置

配置ヘッドは,部品を溶接パスタまたは指定されたボード位置に下げます.

制御された配置力は部品やPCBの損傷を防ぐのに役立ちます.

ステップ10:真空放出

機械は真空を停止し 部品を放出します

噴嘴は次の配置サイクルに戻ります.

作業プロセス表

正しい 噴嘴 を 選べる の

1機械モデルを確認

機械の完全な名称を表示します.

例として以下を挙げます.

• CM402です
• CM602 オーケストラ
• NPMシリーズ
• DTシリーズ
• 他の互換性のある構成

同じプラットフォームに異なる頭部を設置できるので,機械ファミリーだけでは十分ではないかもしれません.

2. 配置ヘッドタイプを確認

配置責任者は,次の事項を決定する.

• ノズルのマウントインターフェイス
• ノズルの長さ
• 識別方法
• サポートされている部品サイズ
• 部品の最大重量
• バキューム容量
• 位置付け速度

240CSNノズルは,頭部の互換性を確認した後で注文するのみです.

3既存のノズルのマークを確認します.

詳細な写真で示してください.

• 全体噴出口
• セラミックピックアップの先端
• フレンズ
• 識別マーク
• 印刷されたモデル
• 部分番号のラベル
• インストールインターフェース

4構成要素の寸法を表示する

次のデータを含める:

5部品の表面を調べる

ノズルの先は安定した領域に接触する.

触れるノズルを選択しないでください.

• 暴露された端末
• 標識を上げました
• オプティカルレンズ
• 穴を開けろ
• 壊れやすいカバーだ
• 不均質な表面形状
• 繊細な電気構造

6必要なピックアップエリアを確認します.

Ø2.4 mm の接触プロファイルは,部品の安定した上面に収まる必要があります.

噴嘴は部品体外に伸びたり,隣接する包装構造に接触したりしてはならない.

7. 部品の重さを評価する

重い部品には十分な真空保持力と安定した接触面が必要です

部品の加速と機械の速度も考慮されるべきです.

8生産速度を見直す

高速配置により加速力が大きくなります

手動試験中に動作するノズルは,全生産速度で不安定になる可能性があります.

9承認要件を確認する

対応するNPMシステムで使用される認識構成と関連付けられている.

機械に対応するノズル認識機能が必要かどうかを確認する.

10試行テストを行います.

新しい申請は,以下から始めます.

• 低速ピックアップ
• 手動部品チェック
• 視力認識確認
• 配置位置検査
• バキューム安定性監視
• 徐々に速度を上げる

報名前に必要な情報

完全な情報は,互換性の審査を迅速に可能にし,不適切なノズルを受けるリスクを軽減します.

品質管理

モデル 検証

ノズルのモデルと部品番号は,購入注文に比較して確認してください.

外見の検査

噴嘴は以下の点について検査する必要があります.

• 破裂した
• 変形した
• 汚染
• 重傷がある
• 衝撃被害
• 身分証明書がない
• 異常な磨き

陶器の尖端の検査

セラミックのピックアップ先には:

• 完全な接触面
• 見えるチップはない
• 縁の大きな損傷はない
• 粘着剤の汚染はない
• 閉ざされた開口がない

真空通路検査

内部チャネルは 清潔な空気の流れを許すべきです

遮断された通路は ピックアップ性能を大幅に低下させる可能性があります

マウント構造の検査

設置エリアは確認されたヘッド構成と一致する.

量検査

梱包された量は,購入注文と梱包リストに一致する必要があります.

パッケージ検査

各ノジルは以下から保護されるべきである.

• 衝撃
• ほこり
• 湿度がある
• 尖端対尖端接触
• トランスポート振動

発送前の検査表

設置に関する推奨事項

1. 承認された保守手順に従って機械を停止します.
2. 配置ヘッドを安全な維持位置に移動する.
3. 正確な操作方法を使用して既存のノズルを取り除く.
4. 噴嘴ステーションに塵や破裂物質を検査する.
5. 設置領域を承認された保守ツールで清掃する.
6. セラミックの端を裸の指で触らないでください.
7. 240CSNのノズルを過度の力を使わずに設置する.
8. ノジルが正常に座っていることを確認します.
9. 機械の認識を確認する
10. 低速のピックアップテストを実行します.
11. 視線の調整と部品の解放を確認する
12. 安定したテストの後で 生産を再開する

メンテナンスの推奨事項

日常 視察

目に見える汚染や裂け目,異常な着用のためにノズルの先をチェックします.

定期 的 な 清掃

SMTで承認されたノズルの清掃方法を使用する.

硬い金属物体を陶器の開口に入れないでください.

バキューム性能チェック

ピックアップエラーの傾向と真空性能を監視する.

誤差が徐々に増加すると,部分的に詰まったノズルを示します.

衝突検査

頭をぶつけたり,機械が異常な状態で止まったりすると,すぐノズルを外して検査します.

適正 に 保管 する

個々のコンパートメントにノズルを配置します.

陶器の先端が互いに接触することを避ける.

メンテナンスの記録

記録:

• ノズルモデル
• パーツ番号
• 設置日
• マシンライン
• 頭の位置
• 掃除の日付
• 誤った履歴
• 代替理由です

推奨 メンテナンスのスケジュール

実際の保守間隔は,生産量,ワークショップの清潔さ,部品材料,フィッダー状態,機械の速度に依存します.

パッケージ

注文の確認前に特別なラベル,検査記録,またはカスタマイズされた梱包について議論することができます.

買い物 の 利点

明確な製品データ

240CSNモデルとN610119486ABの部品番号が明示されています.

互換性に関する援助

機械,頭部,部品,既存のノズルの情報は,注文の確認の前に見直すことができます.

柔軟な量

試用注文,維持量,生産量購入について議論することができます.

輸出用保護包装

個人の保護は,国際輸送中に陶器の先端の損傷を減らすのに役立ちます.

発送前の検査

商品のモデル,外観,尖端の状態,真空通路,量については 発送前に確認できます.

複数の購入者タイプに適しています

この製品は以下に適しています.

• SMT工場
• エレクトロニクスメーカー
• EMS会社
• 機械のメンテナンスチーム
• 設備のリニューアル
• 部品の販売業者
• 海外貿易会社
• テクニカルサービスプロバイダー

よくある質問

Q1: パナソニック 240CSNノズルの主要部品番号は?

主要部品番号はN610119486ABです. 購入者は既存のノズルのマーク,機械モデル,頭型を確認してください.注文する前に,物理構造も確認します. 240シリーズのノズルのモデルが自動的に交換できないからです..

Q2: 240CSNノズルを使用できる機械は?

ノズルは通常,選択されたCM,DT,およびNPMピック・アンド・プレイスマシン構成と関連付けられる.互換性は,インストールされた配置頭,ノズルのインターフェース,認識システム,機械ファミリーの名前ではなく,機械プログラム.

Q3: 240CSNノズルはどの部品を拾うことができますか?

典型的なアプリケーション参照には,3216および4532,および互換性のあるタンタルム部品の抵抗器またはコンデンサータパケットが含まれます.実際の適性には,部品の寸法,重量,高さ,表面の形状,ピックアップセンター,真空設定,生産速度

Q4:なぜ新しいノズルはまだピックアップエラーを生成するのですか?

問題の原因は,フィッダー位置,部品のパッケージ,真空供給,ヘッドの校正,ピックアップの高さ,視力設定,機械のプログラミング,または誤ったノズルの選択かもしれません.追加部品を交換する前に,すべてのピックアッププロセスを検査する必要があります..

Q5: 正確な引上げのために必要な情報は?

ノズルのモデル,部品番号,完全な機械モデル,配置ヘッドのタイプ,既存のノズルの写真,部品の寸法,部品パッケージ,必要な量,配送目的地要求された状態,および特別な検査またはパッケージング要件.
