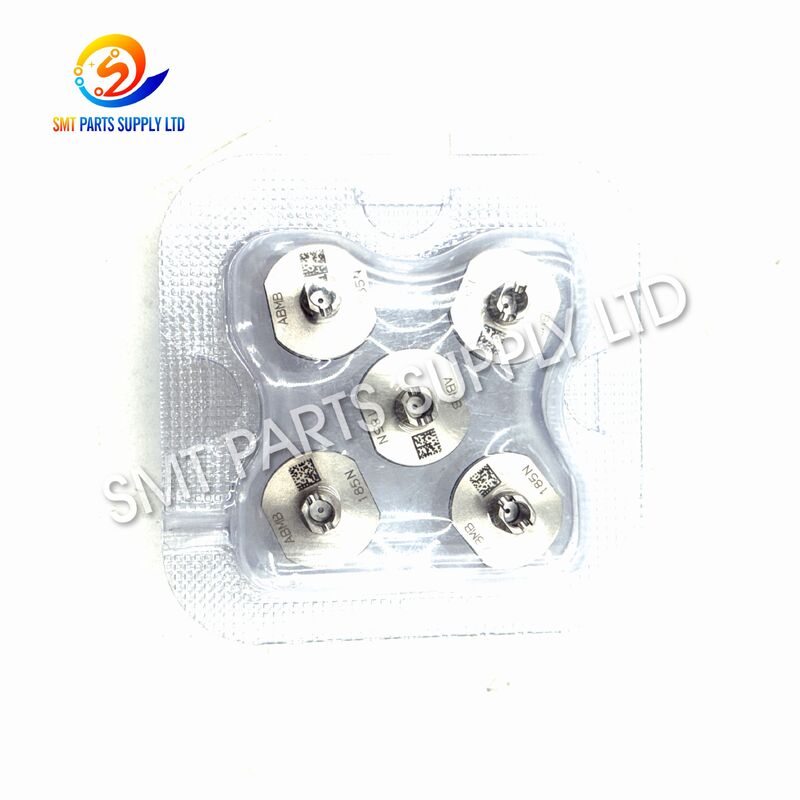

パナソニック 185N 精密SMTノズル N610119411AA CM/NPM用

Panasonic 185N 精密SMTノズル N610119411AA CM/NPM用

Panasonic 185N 精密SMTノズル、主要部品番号N610119411AAで識別されるこのノズルは、互換性のあるCM、DT、およびNPMピックアンドプレース機構成用に開発された部品ハンドリングノズルです。正確なバキュームピックアップ、制御された部品移送、および再現可能なPCB配置が必要とされる、適切な8ノズル配置ヘッドに一般的に適用されます。

配置機と電子部品間の直接的な接触点として、ノズルの状態はピックアップ率、部品センタリング、認識精度、および生産継続性に大きく影響します。摩耗した、汚染された、または不適切に選択されたノズルは、ピックアップエラー、部品の落下、および配置のずれを引き起こす可能性があります。

185Nノズルは、予防保全、緊急交換、配置ヘッドの保守、およびスペアパーツ在庫の準備に適しています。購入者は、注文前にノズルモデル、完全な部品番号、機械モデル、ヘッド構成、および既存のノズルの外観を確認する必要があります。より信頼性の高い互換性チェックのために、鮮明な写真または機器記録が推奨されます。

製品識別

原因：SMTノズルが検査または交換を必要とする理由

SMTノズルは、高速生産条件下で繰り返し動作します。各配置サイクル中に、部品に接近し、バキューム吸引をアクティブにし、部品を持ち上げ、ビジョンシステムを通過させてPCB上に配置します。

時間の経過とともに、生産中の汚染、機械的な摩耗、または偶発的な接触がノズルの性能に影響を与える可能性があります。

1. ピックアップ面の摩耗

ノズルのピックアップ面は、その耐用年数中に数千または数百万個の電子部品と接触します。連続運転により、表面の状態が徐々に変化する可能性があります。

摩耗したピックアップ面は、以下のような結果をもたらす可能性があります：

• シール効率の低下
• 不規則なバキューム保持
• 不安定な部品位置決め
• 移送中の部品の回転
• ピックアップエラー率の上昇
• 機械的な補正頻度の増加

接触面が傷ついたり、欠けたり、不均一になったりした場合、繰り返し機械調整を行うよりも交換の方が効果的な場合が多いです。

2. バキューム通路の汚染

キャリアテープのほこり、PCBの粒子、接着剤の残留物、その他の汚染物質が内部のバキューム通路に入る可能性があります。

部分的な詰まりは、以下のような原因となる可能性があります：

軽微な汚染の場合は、クリーニングによって通常の機能が回復する可能性があります。しかし、通路が損傷している、ひどく詰まっている、または安全に清掃するのが難しい場合は、交換を検討する必要があります。

3. ノズルの曲がりまたは衝撃による損傷

ノズルは、以下のような原因で損傷する可能性があります：

• フィーダー高さの不適切
• 部品の衝突
• 不適切な手動取り付け
• 配置ミスしたPCBとの接触
• ヘッドクラッシュ
• 不適切なノズル交換操作
• 保護されていない保管
• 輸送中の衝撃

わずかな変形でも、ノズルの中心線が変わり、ピックアップまたは配置の精度に影響を与える可能性があります。

4. 不適切なノズルモデル

異なるノズルモデルは、外観が似ていても、以下のような違いがあります：

• 取り付け構造
• 全長
• ピックアップ面の形状
• バキューム開口部
• 接触面積
• ヘッドインターフェース
• 部品ハンドリング範囲

写真のみからノズルを選択すると、互換性のリスクが生じる可能性があります。注文前に正確なモデルと部品番号を確認する必要があります。

5. 不適切な取り付け

不適切に取り付けられたノズルは、ノズルホルダーに同心円状に収まらない場合があります。取り付け領域周辺の異物も、正しい嵌合を妨げる可能性があります。

取り付けに関連する可能性のある症状には、以下のようなものがあります：

• ノズル交換アラーム
• 過度のノズル振れ
• 不安定な回転
• 不適切なピックアップ高さ
• 部品配置のずれ
• ノズルの認識失敗
• 生産の中断の繰り返し

6. 部品とノズルの不一致

ピックアップ面は、部品本体の適切な領域に接触する必要があります。小さすぎるノズルは、十分な保持安定性を提供しない可能性があります。大きすぎるノズルは、リード、端子、エッジ、または不均一な表面に接触する可能性があります。

新しい部品のアプリケーションでは、ノズルは以下に従って選択する必要があります：

一般的な生産上の症状

ソリューション：185Nノズルが安定した生産をサポートする方法

185Nノズルは、配置ヘッドと電子部品の間に制御されたバキュームと機械的なインターフェースを提供します。正しく選択、取り付け、保守されていれば、部品ハンドリングの一貫性を向上させるのに役立ちます。

安定したバキュームピックアップ

内部のバキューム通路は、配置ヘッドからノズルのピックアップ面に負圧を伝達します。清潔な通路は、効率的な吸引と安定した部品保持をサポートします。

制御された部品接触

定義されたピックアップ領域は、移動中に部品を制御された位置に保持するのに役立ちます。安定した接触は、不要な滑りや回転を減らします。

再現可能な配置アライメント

取り付け部は、ノズルを配置ヘッド軸に対して位置決めします。正しいアライメントは、正確なピックアップ、信頼性の高いビジョン補正、および再現可能な配置をサポートするのに役立ちます。

計画外のダウンタイムの削減

摩耗または損傷したノズルを交換することは、機械的な摩耗を補うためにピックアップ座標、バキュームしきい値、またはビジョンパラメータを繰り返し変更するよりも効率的です。

メンテナンス在庫に適しています

工場は、185Nノズルを予防保守キットまたは緊急スペアパーツ在庫に含めることができます。これにより、生産ノズルが損傷した場合の調達遅延を削減できます。

互換性確認サポート

購入者は、注文前に以下の情報を提供できます：

• 機械モデル
• 配置ヘッドモデル
• 既存のノズルモデル
• 部品番号
• 必要な数量
• 部品パッケージ
• ノズルの写真
• 希望納期

この情報により、出荷前に提供された製品をより正確に確認できます。

ソリューションのメリット

仕様

技術確認ノート

正確なノズルチップの寸法、バキューム開口部の寸法、および適用可能な部品範囲は、既存のノズル、承認図面、機器マニュアル、または機械のスペアパーツ記録を通じて確認する必要があります。

技術的な値は、モデル名や製品の外観のみから推測しないでください。

同シリーズモデル比較

モデル比較ガイド

物理的にヘッドに挿入できるという理由だけで、別のノズルモデルを交換品として使用しないでください。機械的な適合性だけでは、正しいピックアップ性能を確認できません。

以下の詳細を比較する必要があります：

アプリケーション

民生用電子機器製造

185Nノズルは、電子制御基板、スマートデバイス、家電製品、デジタル製品、その他の民生用電子機器を製造する互換性のあるSMTラインで使用できます。

自動車用電子機器

自動車用PCB製造には、安定したプロセス制御と再現可能な部品配置が必要です。ノズルの状態を維持することは、回避可能なピックアップと配置のばらつきを減らすのに役立ちます。

産業用制御製品

産業用コントローラー、センサー、電源制御基板、および自動化モジュールは、長期間の生産サイクルを必要とすることがよくあります。予防的なノズル交換は、ラインの連続稼働をサポートできます。

通信機器

ルーター、ネットワークモジュール、通信基板、および関連製品は、高速部品配置を必要とする場合があります。安定したノズルは、高速なヘッド移動中の信頼性の高い移送を維持するのに役立ちます。

LEDおよび照明用電子機器

照明制御基板およびLED関連製品は、さまざまな部品パッケージを使用します。ノズルは、実際の部品本体と機械構成に従って常に選択する必要があります。

医療用電子機器

医療機器PCBの製造では、管理された保守手順が頻繁に使用されます。正しいノズル識別と交換記録は、機器のトレーサビリティをサポートできます。

EMS受託製造

電子機器製造サービスプロバイダーは、さまざまなPCB設計と部品パッケージを処理します。整理されたノズル在庫を維持することは、製品切り替えの遅延を減らすのに役立ちます。

機器の保守と再生

185Nノズルは、以下に適しています：

• 配置ヘッドの保守
• 中古機械の再生
• 緊急交換
• 生産復旧
• スペアパーツ在庫
• 保守キットの準備
• 機械保守プロジェクト
• 販売店在庫の準備

アプリケーションシナリオ表

仕組み

ステップ1：ノズル割り当て

配置プログラムは、部品パッケージと生産要件に従ってノズルを割り当てます。選択されたノズルは、正しいヘッド位置またはノズルステーションに取り付けられている必要があります。

ステップ2：フィーダーへのヘッド移動

配置ヘッドは、ノズルをプログラムされた部品ポケットの上に移動させます。フィーダーの精度と部品の位置は安定している必要があります。

ステップ3：ノズル下降

ノズルは部品に向かって下降します。プログラムされたピックアップ高さが、ピックアップ面が部品にどのように接触するかを決定します。

ステップ4：バキュームアクティベーション

負圧が配置ヘッドと内部ノズル通路を流れます。バキュームがピックアップ面に部品を保持します。

ステップ5：部品持ち上げ

ノズルは部品をフィーダーポケットから持ち上げます。垂直加速中に安定した吸引が必要です。

ステップ6：ビジョン認識

機械カメラが部品の位置、角度、および向きをチェックします。制御システムは、配置前に補正値を計算します。

ステップ7：部品移送

ノズルは部品をPCBに向かって運びます。水平および回転運動中に部品は安定している必要があります。

ステップ8：PCB配置

配置ヘッドは、部品をプログラムされたソルダペースト位置に下降させます。配置高さと力は、機械設定によって制御されます。

ステップ9：バキューム解放

バキュームが解放または変更され、ノズルが後退する間に部品がPCB上に残ります。

ステップ10：生産サイクルの繰り返し

ノズルはフィーダーに戻り、次の部品のためにプロセスを繰り返します。生産ノズルは、1回のシフト中に非常に多くのサイクルを完了する可能性があります。

ノズル検査プロセス

メンテナンスの推奨事項

毎日の目視検査

頻繁に使用されるノズルは、目に見える汚染、衝撃による損傷、および異常なピックアップ性能についてチェックする必要があります。

定期的なクリーニング

精密SMTノズルに適したクリーニングプロセスを使用してください。クリーニング方法は、ピックアップ面を傷つけたり、バキューム開口部を広げたりしないでください。

不適切な金属工具の使用を避ける

大きすぎる針、鋼線、または鋭利な物体をバキューム通路に無理に押し込まないでください。これにより、内部開口部が永久に損傷する可能性があります。

保護された保管を使用する

各ノズルは、清潔な容器または保護パッケージに個別に保管してください。緩んだ工具や金属部品との接触を避けてください。

交換情報の記録

実用的なメンテナンス記録には、以下が含まれる場合があります：

• 機械番号
• ヘッド位置
• ノズルモデル
• 部品番号
• 取り付け日
• 交換日
• 生産上の症状
• 検査結果
• 技術者名

関連システムの確認

ノズル交換後もピックアップエラーが続く場合は、完全な部品ハンドリングシステムを検査してください。

選び方

1. ノズルモデルの確認

必要なモデルが正確に185Nであるか確認してください。モデルは、現在のノズル、メンテナンス記録、または機械のスペアパーツリストに表示されている場合があります。

2. 主要部品番号の確認

主要な参照番号はN610119411AAです。既存の製品に別の番号が表示されている場合は、比較のために利用可能なすべてのコードを提供してください。

3. 機械モデルの確認

機械ブランドだけでなく、完全な機械モデルを提供してください。

役立つ情報には以下が含まれます：

• CM402
• CM602
• DT構成
• NPM機械モデル
• 機械の製造年
• 搭載ヘッドタイプ

4. 配置ヘッドの確認

機械プラットフォームは異なるヘッド構成を使用する場合があります。同じ機械シリーズであっても、すべてのノズルモデルが適合するとは限りません。

5. 製品写真の提供

推奨される写真には以下が含まれます：

• ノズル本体全体
• モデルマーキング
• 部品番号ラベル
• ピックアップ面
• 取り付け端
• 側面図
• 既存のノズルホルダー

6. 部品パッケージの確認

新しい部品のアプリケーションにノズルが必要な場合は、以下を提供してください：

• 部品の長さ
• 部品の幅
• 部品の高さ
• 部品の重量
• 上面形状
• 端子構造
• パッケージタイプ

7. 必要な供給条件の確認

見積もりを依頼する際に、期待される供給条件を明確に述べてください。見積もりには、提供されるバージョンが明記されている必要があります。

8. 数量と納期の確認

数量と希望納期を提供することで、在庫配分と出荷手配を決定するのに役立ちます。

購入者確認チェックリスト

注文と梱包

見積もり時に必要な情報

保護梱包プロセス

1. 製品モデルと数量を確認します。
2. ノズルの外観を検査します。
3. ピックアップ面を接触から保護します。
4. 各ノズルは個別に梱包されます。
5. 必要に応じて識別情報が追加されます。
6. 複数のピースは内箱に固定されます。
7. 内箱は強化された輸出用カートンに入れられます。
8. 最終数量と出荷情報を確認します。

利用可能な配送方法

• 国際エクスプレス
• 航空貨物
• 統合スペアパーツ出荷
• 購入者指定の貨物サービス
• その他の合意された輸送方法

配送手配は、数量、在庫状況、宛先、および購入者の要件によって異なります。

FAQ

Q1：185N SMTノズルの主要部品番号は何ですか？

185Nノズルに関連する主な部品番号はN610119411AAです。N610070338AAおよびN610070338ABも参照番号として表示される場合があります。最終確認は、既存のノズルと機械情報を使用する必要があります。

Q2：どの機械で185Nノズルを使用できますか？

185Nは一般的に、対応する8ノズルヘッドを使用する互換性のあるCM、DT、およびNPM配置機械構成に適用されます。注文前に正確な機械モデルとヘッドタイプを確認する必要があります。

Q3：他のノズルモデルで185Nを交換できますか？

外観が似ているという理由だけで、他のノズルを代用しないでください。長さ、ピックアップ面、バキューム開口部、および取り付け構造の違いは、ピックアップと配置の性能に影響を与える可能性があります。

Q4：互換性チェックにはどのような情報が必要ですか？

ノズルモデル、完全な部品番号、機械モデル、配置ヘッドタイプ、必要な数量、および既存のノズルの鮮明な写真を提供してください。新しいアプリケーションの場合は、部品情報も役立ちます。

Q5：交換後もピックアップエラーが続く場合は、何をチェックすべきですか？

バキューム圧力、エアチューブ、ノズルホルダー、フィーダー位置、ピックアップ高さ、部品データ、およびビジョン設定を検査してください。ピックアップ性能は、ノズルだけでなく、機械システム全体に依存します。

お問い合わせ

お問い合わせください185N SMTノズル N610119411AA必要な数量、機械モデル、配置ヘッドタイプ、および配送先とともに。

より迅速な互換性チェックのために、以下の鮮明な写真を含めてください：

• ノズルモデルマーキング
• ノズル本体全体
• ピックアップ面
• 取り付け端
• 既存の部品番号ラベル

SMT工場、電子機器製造サービスプロバイダー、機械保守会社、機器ディーラー、修理センター、およびスペアパーツディストリビューターからの問い合わせを歓迎します。

お問い合わせください：

• 現在の在庫確認
• 製品バージョン確認
• サンプル注文の見積もり
• バルク購入価格
• 互換性チェック
• 保護梱包情報
• 国際配送手配
• 統合SMTスペアパーツ注文

当社の営業チームが製品情報を確認し、必要な数量と納期スケジュールに従って適切な見積もりを作成します。

商標および互換性に関する声明

この説明のブランド名、機械モデル、および部品番号は、製品の互換性とアプリケーションを特定するためにのみ使用されます。

互換性は、機械バージョン、製造年、配置ヘッド構成、ノズルホルダー、ソフトウェア設定、および部品アプリケーションによって異なる場合があります。購入者は、注文と設置の前に、関連するすべての技術情報を確認する必要があります。
