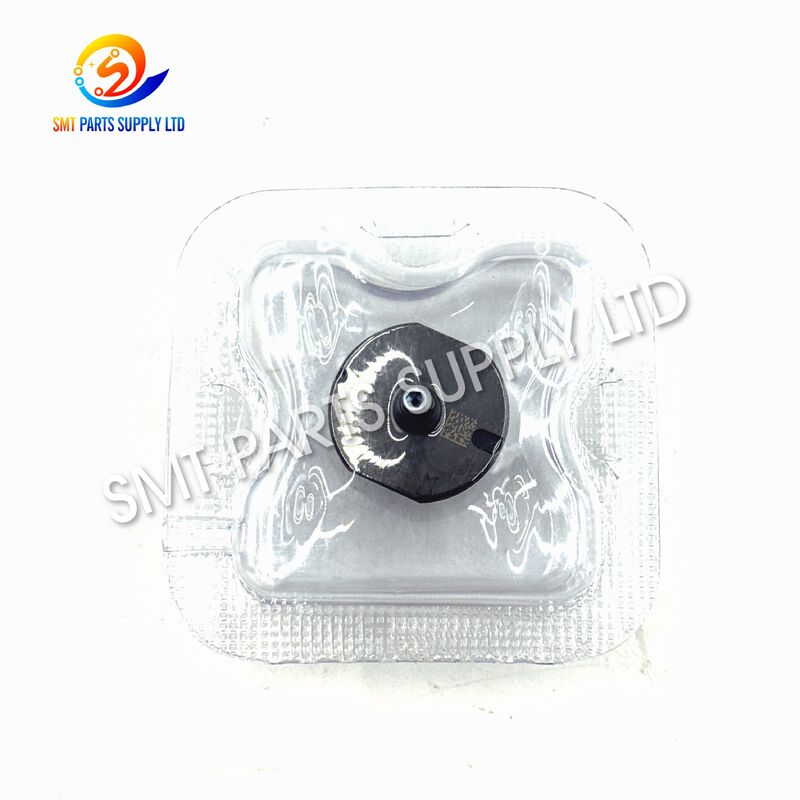

パナソニック 1001N N610098969AA 1.3×0.9mm NPM マシン用 SMT ノズル

パナソニック1001N N610098969AAは,小型電子部品の真空ピックアップ,転送,認識,配置のために設計された精密SMT配置ノズルである.その名字は1.3 × 0.9mmの尖端幾何学により,チップ抵抗のための制御された接触領域が提供されます.ミニダイオード,トランジスタ,および他の軽量な表面マウントパッケージ.

このノズルは,通常,互換性のあるNPM配置マシンとマッチング配置の配置で使用されます.高速生産中に,それは部品表面にマシン真空回路を接続しますテープフィッダーから部品を上げ,視覚認識プロセスを経てそれらを転送し,プリント回路板に正確に配置することができます.

正しく選択され,適切に維持された1001Nノズルは,ピックアップ再試行,部品の落下,真空アラーム,位置偏移,および不必要な生産中断を減らすのに役立ちます.購入者は機械のモデルを確認する必要があります.配置ヘッドの種類,既存のノズルの識別,部品番号,部品の寸法,必要な量

小型の電子部品には正確な真空制御,正確なピックアップ座標,安定したフィッダー位置付け,適切な寸法を持つノズルが必要ですこのシステムの一部が不安定になったとき生産品質や機械の効率が低下する可能性があります.

部品とフィッダーポケットとの連続的な接触により,ノズルの先が徐々に磨き損なわれる可能性があります.損傷または不均等な先は,ノズルと部品表面の間の密封面積を減少させることができます.

典型的な症状は:

• 移転中に落ちる部品
• 頻繁に再試乗する
• 不安定な部品の回転
• 不一致な真空測定値
• 配置のオフセットが増加します
• 認識が悪い結果です

粉塵,溶接パスタ残留物,粘着粒子,流体霧,部品の残骸がノズルの空気流通チャネルに入ることができる.部分的な阻塞でさえ真空性能を低下させる.

ブロックされたノズルは,いくつかの部品をうまく選べるが,高速生産中に間断的に故障する可能性があります.この種の不安定な欠陥は,定期的な検査なしで特定するのが困難です.

選択されたノズルは,部品の寸法,質量,形状,ピックアップ表面,パッケージ構造に一致しなければならない.

小さすぎたノズルは 十分な吸い込み 力 を 与え ない こと が あり ます.大きすぎたノズルは 近く の 部品,帯状テープ,フィッダー ポケット,または 梱包 の 不規則 な 部分 に 接触 する こと が あり ます.

噴嘴先,噴嘴体,ホルダー,シャフト,シール,ホース,フィルター,または真空バルブで空気の漏れが発生する可能性があります.漏れは,有効な保持力を減少させ,加速または回転中に部品の動きを引き起こす可能性があります..

噴嘴があまりにも下りすぎると,部品またはフィッダーポケットに衝突する可能性があります.ピックアップの高さがあまりにも高くなった場合,噴嘴は完全な真空密封を作らない可能性があります.

拾い上げの高度が正しくない場合

• 部品の損傷
• フードテープの接触
• ノズルの先端の変形
• 完結していない
• 部品の傾き
• 拒絶率が高くなります

機械は,インストールされたノズルを正しく識別する必要があります.汚染,損傷,または互換性のないノズルのバージョンは,認識アラームまたは不正な設定データを引き起こす可能性があります.

同じシリーズの機械は,異なる配置頭,ホルダー,シャフトインターフェース,認識システムを使用することができる.互換性を確認しない限り,類似した外見のノズルを設置してはならない.

部品と位置頭に正しくマッチすると,安定したピックアップと配置サイクルを通して正確な部品制御を維持するのに役立ちます.

名前の1.3 × 0.9 mmの尖端仕様は,小型の受動電子部品と離散電子部品に適したピックアップエリアを提供するように設計されています.

適切な接触エリアは,以下を予防するのに役立ちます.

• 食器ポケットに過度に接触する
• 十分な真空密封がない
• 部品の表面損傷
• 不安定な部品の回転
• 周辺構造への干渉

内部気流チャネルは,配置頭から部品表面に吸いを転送します. 清潔で適切に設置されたノズルは,ピックアップ,リフティング,認識移転する

ピックアップ後,機械ビジョンシステムはコンポーネントの位置と角度を検査する.コンスタントなノズルの幾何学は,機械が修正値を計算する間にコンポーネントが安定しているのを助けます.

高速の移動では,部品は加速,減速,回転力にさらされる.安定した吸着は,置く前に移動,落下,または傾きを防ぐのに役立ちます.

このノズルは,部品をプログラムされたPCB位置に下げます.正確なノズルの高さとアライナメントは,不要な接触力を軽減しながら,繰り返し配置をサポートします.

明瞭なノズルの識別により,オペレーターは設置手順,保守スケジュール,およびスペアパーツの在庫を組織することができます.正確なノズルの管理は,生産の変更中に間違ったモデルを設置するリスクを軽減します..

列挙された寸法,部品範囲,重量容量は基準値です.実際の性能は,機械モデル,配置頭,保持器の状態,フィッダー精度,部品表面に依存します.,バキューム設定,ピックアップ高さ,生産速度,ソフトウェアの設定

1001Nは,この比較の中で最小の一般的なピックアップ幾何学を持っています.主に集中した吸着領域を必要とするコンパクトで軽量な部品に使用されます.

1002Nは,中規模のチップと選択された偏振部品のためのより大きな接触面を提供します.集積回路と電解部品を含む.

1004Nと1005Nは,重量またはより大きなパッケージの接触面を大幅に拡大します. 1006Nは校正に使用され,標準生産ノズルとして選択されるべきではありません.

1001と1001Nは,ピカップの寸法が似てもよいが,自動的に互換性があるとは考えてはならない.認識方法,配置頭インターフェース,ノズルホルダー,設置前に機械の構成を確認する必要があります..

1001Nノズルは,スマートフォン,充電器,オーディオ機器,ウェアラブル製品,スマートホームデバイス,ディスプレイコントローラ,コンパクト電子モジュールなどのSMTラインで使用できます.

典型的な構成要素は以下のとおりです.

• チップ抵抗
• セラミックコンデンサター
• 小さなダイオード
• ミニタートランジスタ
• 保護部品
• 信号処理部品

自動車制御ボードには,しばしば大量の小さな受動部品が含まれます.ノズルは,以下の組立プロセスをサポートすることができます.

• センサーモジュール
• 照明制御ボード
• ダッシュボードの電子機器
• 通信ユニット
• コントロールモジュール
• 電源管理ボード

このノズルは,以下の製造に使用できます.

• プログラム可能なコントローラ
• モーター制御ボード
• 自動化モジュール
• 測定器具
• 産業用通信機器
• 電源制御装置

適当な生産用途には,以下のものが含まれる.

• ネットワークモジュール
• ルーターの制御ボード
• 基地局の電子機器
• ラジオ通信モジュール
• 信号処理ボード
• データ送信装置

噴嘴は,小型のレジスタ,コンデンサ,保護装置,および以下に使用される制御部品を扱うことができる.

• LEDドライバーボード
• 照明制御モジュール
• ディスプレイ照明用製品
• スマート照明システム
• 電源変換ボード

機械と部品の構成が適切である場合,このノズルは医療監視装置,実験機器,試験器具,制御モジュール.

1001Nは以下にも適しています.

• 配置装置のメンテナンス
• 非常用品のインベントリー
• ノズルの交換プロジェクト
• 予防的な保守プログラム
• 生産ラインのリニューアル
• マシンヘッドのサービス

操作者は1001Nを正しい配置ヘッドホルダーに設置します.ホルダー,シャフト,およびマウントインターフェースは清潔で損傷がない必要があります.

機械は,そのプログラムされた識別方法に従って,設置されたノズルを認識します.ノズルの情報は,アクティブ生産設定と一致する必要があります.

配置ヘッドは,プログラムされたフィッダーポケットの上に移動する.正確なフィッダー位置付けは,ノズルがコンポーネントのピックアップセンターに並ぶことを保証する.

ノズルは,プログラムされたピックアップ高度に低下します.過剰な力やテープポケットとの接触を避けるために動きを制御する必要があります.

掃除システムでは,ノズルを通って負圧を発生させ,ノズルに触れたとき,吸着によりノズルをノズルに押し付けます.

頭 は 部品 を 持ち込み テープ,トレイ,チューブ,または フィッダー から 引き上げ て い ます.引き上げ の 間 に は 安定 し た 真空 圧力 を 保ち なけれ ば なり ませ ん.

機械カメラは部品の位置と回転を検査し,設置前に修正値を計算します.

配置ヘッドは,部品をPCBに向かって動かす.ノズルは加速,減速,回転中に吸着を維持する.

このノズルは,部品をプログラムされたPCB位置に降ろします.配置の高さと力は,パッケージと溶接粘着条件に適しています.

機械は真空を放出し,制御された正圧を適用することができる.部品はノズルから分離し,頭は次のサイクルを開始する.

N610098969AA を主な注文参照として使用する.類似した形状のノズルは,異なる内部チャネル,尖端の寸法,ホルダー,または識別方法を有することがあります.

一般的なマシンファミリーのみを提示しないでください.完全なモデルとバージョンは,正しい配置を決定するのに役立ちます.

設置されたヘッドモデル,ノズルホルダー,シャフトインターフェース,認識システムを確認します.ドキュメントが入手できない場合,ヘッドと既存のノズルの写真が役立ちます.

標識,コード,尖端の形,マウントインターフェース,長さ,および現在設置されているノズルの物理状態を確認します.

次の情報を提供してください.

• 部品の長さ
• 部品の幅
• 部品の高さ
• 部品の重さ
• パッケージの種類
• 表面の形状
• フードタイプ
• 拾い上げ位置

噴嘴 の 端 は 安定 し て きれい で 十分 の 平ら な 場所 に 接触 する べき です.穴 や 曲げ た 表面,レンズ,端 や 不規則 な 構造 を 含む 接触 点 を 選ぶ こと は 避け ます.

命令に以下の事項が要求されているか明示する.

• オリジナル新品
• 高品質の互換性のある新部品
• 使われた部品を検査
• 検査のためのサンプル

この条件は,オートメントと注文確認書に明確に記載されるべきです.

異常なパッケージ,透明な部品,不規則な表面,または不確実な用途では,生産量を購入する前にサンプル試験を推奨します.

1. 設置装置を承認された保守手順に従って停止する.
2. 既存のノズルを正しい操作ツールで取り除く.
3. 保持器 と シャフト を 塵,残留物,磨き,または 曲がり の 確認 する.
4. マウントインターフェイスを毛糸のない,磨き用でない方法で清掃する.
5. 設置前に交換モデルと部品番号を確認します.
6. 装置を押しつけたり 打ったり 曲がったりせずに 噴嘴を設置する.
7. ノジルが自由に動いて 正しく戻ってくるか確認します.
8. 機械の手順に従ってノズルを認識する.
9. 低速のピックアップと配置テストを行います
10. 完全生産速度に戻る前に真空値,ピックアップエラー,認識結果,配置品質を監視する.

スチールワイヤ,ドリル,縫製針,磨き紙,または鋭いツールを使用してノズルの開口を掃除しないでください.これらの方法は,空気流のチャネルを拡大し,接触面を損傷します.またはノズルの幾何学を変更.

承認 さ れ た 噴嘴 清掃 器具,濾過 さ れ た 空気,適切な 清掃 液,磨き 剤 で ない 道具 を 使用 し て ください.噴嘴 を 再 設置 する 前 に 完全に 清潔 で 乾燥 し て いる こと を 確かめ て ください.

噴嘴は,目に見える変形,裂け目,傷,汚染,酸化,または不完全な組成の確認を行う.

ピックアップの先端は 磨きや詰め込み,チップ,不規則な縁,および表面損傷のために検査されます.

固定部分を検査し,指定されたホルダーと配置された位置頭に適しているかを確認する.

適切な場合は,空気の流れの連続性を確認し,阻塞や異常漏れを特定します.

モデル,部品番号,ノズルの識別を確認された注文情報と比較します.

各ノズルは,輸送中に塵,振動,衝撃,湿度,直接表面接触から保護されています.

1001NモデルとN610098969AA部品番号は,購入チームに必要なノズルを正確に識別するのに役立ちます.

コンパクトな端の設計は,幅広い軽量パッシブおよび離散電子部品に適しています.

機種,配置頭型,既存のノズルの写真,部品の詳細を用いて互換性を確認することができる.

購入者は,テストのために1枚,小規模な保守量,またはより大きな生産バッチを注文することができます.

1001Nは,他のノズル,ホルダー,フィルター,フィッダー部品,ベルト,センサー,モーター,SMT機械部品と一緒に供給することができます.

保護包装と国際送料サポートは,ヨーロッパ,北米,東南アジア,その他の市場での購入者に適しています.

一般的に参照される部品番号は N610098969AAです. 購入者は,この番号をインストールされたノズル,配置位置頭,機械のドキュメント,注文前に製品写真.

このノズルは,一般的に小型抵抗,コンデンサター,ミニチュアダイオード,トランジスタ,および同様の軽量部品に使用されます.最終的な適性は,パッケージの寸法,重量,表面の形状,フィッダー精度,機械の設定

必ずしもそうではない.互換性は正確な機械モデル,配置頭,ホルダー,シャフトインターフェース,認識方法,ソフトウェア構成に依存する.購入前に機械に関する完全な情報を提供する必要があります..

ピックアップの試みは増加し,部品が移動中に落ち,真空アラームが表示され,配置オフセットが不安定になり,端が目に見えるように磨かれたとき,ノズルを検査する必要があります.内部気流が遮断されている場合.

モデル,部品番号,機械モデル,配置ヘッドの種類,必要な量,好ましい状態,部品の寸法,配送国,既存のノズルの明確な写真.

現行価格,在庫,生産期間,運送費用,互換性確認,混合注文サポートについては,次の情報を送信してください.

製品モデル:1001N
部品番号:N610098969AA
機械モデル:
配置ヘッドタイプ:
必要な量:
必要な製品状態:
部品のパッケージと寸法:
配送国と郵便番号:
既存のノズルの写真:

販売チームは,あなたの要求をレビューし,詳細な引上げ,互換性勧告,梱包方法,配送提案を提供します.

パナソニックはそれぞれの所有者の商標である.ブランド名,機械モデル,部品番号は,製品互換性およびアプリケーションを特定するためにのみ使用されます.

引用文に明示されていない限り,オリジナルの機器メーカーによる認可,関連性,スポンサーシップ,または承認は含まない.注文前に最終的な互換性が確認されるべきです.
