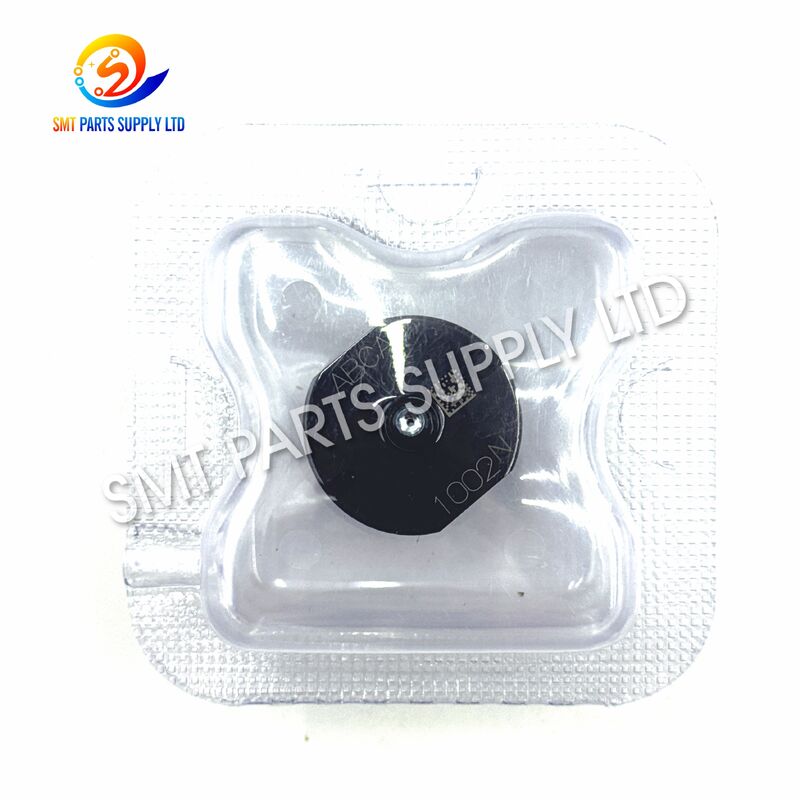

パナソニック 1002N NPM 用精密 SMT ノズル N610098970AA

パナソニック 1002N 精密 SMT ノズル NPM 用 N610098970AA

一般に部品番号 N610098970AA で識別される Panasonic 1002N SMT ノズルは、互換性のある電子部品配置装置用に開発された精密真空ピックアップ コンポーネントです。 3.0 × 2.2 mm のピックアップ仕様により、適切な平坦なピックアップ表面を持つ中型の電子部品を取り扱うための実用的な接触領域が提供されます。

互換性のある配置ヘッドに取り付けられたノズルは、制御された負圧を使用して、テープ フィーダ、トレイ、またはその他のコンポーネント供給システムからコンポーネントを取り出します。次に、各コンポーネントを認識、修正、転送、および配置の操作を通じて搬送してから、プリント基板にリリースします。

1002N ノズルは、明確に識別された交換ノズルを必要とする電子機器メーカー、SMT メンテナンス部門、機器サービス会社、およびスペアパーツ販売会社に適しています。ノズルを正しく選択すると、ピックアップの一貫性が向上し、部品の落下が減少し、認識エラーが最小限に抑えられ、高速または多品種の PCB アセンブリ中に安定した生産を維持できます。

1002N モデル、部品番号 N610098970AA、および 3.0 × 2.2 mm 仕様は、通常、市販の SMT ノズル リファレンスにまとめて記載されています。購入前に、取り付けられているヘッド構成に対して機器の互換性を確認する必要があります。

ピック アンド プレース ノズルは、SMT 機械と電子部品の間の主要な接触点の 1 つです。わずかな摩耗、汚れ、曲がり、寸法のばらつきであっても、コンポーネントのピックアップと配置のパフォーマンスに影響を与える可能性があります。

動作中、ノズルは繰り返し下方に移動し、部品に接触し、真空を生成し、部品を持ち上げ、回転し、認識プロセスを経て、部品をプリント基板上に解放します。何千回もサイクルを繰り返すと、ノズルの表面と内部の真空チャネルに徐々に影響が及ぶ可能性があります。

オペレーターは、次の 1 つまたは複数の症状に気づく場合があります。

• 同じ頭の位置でピックアップアラームが繰り返される。
• フィーダーと PCB の間に部品が落下する。
• 配置後にコンポーネントが取り付けられたままになる。
• 認識失敗が増加。
• カメラ検査中にコンポーネントが傾いて見える。
• 明らかなプログラミング変更なしで配置位置がドリフトする。
• 回転角度の偏差。
• 同一のマシンヘッド間ではピックアップ結果が異なります。
• 高速生産時の不良品率の増加。
• 真空検出エラーによるライン停止の多発。
• コンポーネントのサプライヤーを変更した後のパフォーマンスが不安定になる。
• 機械が加速すると歩留まりが低下します。

これらの問題は、必ずしもノズルだけが欠陥部品であることを意味するわけではありません。フィルター、真空ホース、ソレノイドバルブ、ノズルホルダー、ヘッドシャフト、フィーダー、コンポーネントのパッケージング、および機械の設定も検査する必要があります。

ただし、ノズルの詰まり、磨耗、曲がり、またはノズルの選択が間違っている場合は、正しいモデルに交換することが、安定した生産を回復するための効率的な第一歩です。

1002N ノズルは、3.0 × 2.2 mm のノズル仕様を必要とするコンポーネントに定義されたピックアップ インターフェイスを提供します。マシンヘッドとコンポーネントに正しく適合すると、コンポーネントの端、端子、マーキング、または周囲のテープポケット領域を不必要に覆うことなく、安定した真空接触領域が形成されます。

摩耗したノズルを正しく識別された 1002N ユニットと交換すると、次の生産条件の改善に役立ちます。

信頼性の高い結果を得るには、ノズルの交換を完全な検査プロセスと組み合わせる必要があります。

1. 機種を確認してください。
2. 装着されている装着ヘッドの種類を確認してください。
3. 既存のノズルのモデルと部品番号を比較してください。
4. ノズルホルダーとシャフトを点検してください。
5. 真空フィルターと空気圧回路を確認してください。
6. フィーダーのピックアップ座標を確認します。
7. 部品の長さ、幅、高さ、重量を確認します。
8. コンポーネントのピックアップ面を確認します。
9. ピックアップと配置の高さの設定を確認してください。
10. 低速配置トライアルを実施します。
11. 真空と認識データを確認します。
12. 通常速度動作時のピックアップ率を監視します。

新しいノズルでは、フィーダーの間違った位置、ホルダーの損傷、機械の真空不足、コンポーネントのパッケージングの不安定さ、または不正確な配置プログラムを修正することはできません。したがって、エラーが繰り返し発生するたびに、ピックアップ システム全体を評価する必要があります。

3.0 × 2.2 mm の仕様は、ノズルの主要なピックアップ形状を定義します。この形状は、ノズルとコンポーネント表面の間の有効接触面積に影響します。

適切なピックアップ面は、移動中にコンポーネントを保持するのに十分なサポートを提供する必要があります。同時に、コンポーネントのリード、盛り上がった表面、パッケージの端、通気口、または近くのテープ ポケット構造に接触するほど大きくてはなりません。

内部の空気経路により、負圧が装着ヘッドからピックアップ面に伝達されます。清潔で適切なサイズの真空経路により、機械は吸引力を迅速に確立し、加速中や回転中に安定した保持力を維持できます。

真空経路が部分的にブロックされていても、一部のコンポーネントは正常に吸着される可能性がありますが、マシン速度が高くなると断続的なエラーが発生する可能性があります。このため、定期的なノズルのクリーニングと真空モニタリングが重要です。

ノズルは互換性のあるホルダーに正しく適合する必要があります。本体寸法の不正確、摩耗、異物、ホルダーの損傷により、適切に装着できない場合があります。

座り心地が悪いと、次のような問題が発生する可能性があります。

• ノズルの回転異常です。
• 垂直方向の動きが不安定。
• ノズルチェンジャーの故障。
• 真空漏れ。
• ピックアップ位置のずれ。
• 認識の齟齬。
• ホルダーまたはシャフトの早期摩耗。

ピックアップ面は滑らかで正しい形状を保たなければなりません。傷、欠け、変形、または汚れがあると、シールの品質が低下し、コンポーネントの傾きが発生する可能性があります。

比較仕様および関連する市販部品番号は、通常、SMT ノズルの供給リファレンスに記載されています。これらは、自動的に互換性が承認されるものとしてではなく、選択ガイドとして扱われる必要があります。

1001N はピックアップの形状が小さく、一般に平坦なピックアップ面が限られたコンポーネント用に考慮されています。 1002N はより大きな接触面積を提供し、中型のコンポーネントに対してより優れた保持安定性を提供します。

1002N が必要な場所で 1001N を使用すると、サポートが不十分になる可能性があります。より小さいノズルが必要な場合に 1002N を使用すると、端子、エッジ、または隣接する表面との干渉が生じる可能性があります。

1002N と 1002CN は公称 3.0 × 2.2 mm ピックアップ仕様は同じですが、構造が異なります。必要なバージョンは、承認された機械構成、コンポーネントの用途、既存のノズル リスト、および生産要件に従って選択する必要があります。

1003N は、より大きな 4.0 × 3.0 mm ピックアップ仕様を提供します。これは、より広いピックアップ領域またはより大きな安定性要件を持つコンポーネントに対して考慮される場合があります。

1003N は、1002N を自動的に置き換えるべきではありません。サイズが大きすぎるノズルは、コンポーネントの端、端子、ラベル、通気口、またはパッケージングの特徴に接触する可能性があります。

1004N と 1005N は、より大きなゴム製ピックアップ面を使用しています。これらのモデルは通常、より大きな平らなコンポーネントに関連付けられています。サイズと接触特性は 1002N とは大きく異なります。

ノズルの選択は、常にコンポーネントの図面、承認された機械ライブラリ、ピックアップ表面、コンポーネントの質量、フィーダー ポケット、および装着ヘッドの構成に基づいて行う必要があります。

1002N モデルと N610098970AA 部品番号は、購入、メンテナンス、倉庫チームが必要なノズルを正確に特定するのに役立ちます。

定義された 3.0 × 2.2 mm のピックアップ形状は、コンポーネントの表面に正しく適合すると、安定した真空接触をサポートします。

このノズルは、プロの電子機器組み立て環境での繰り返しのピックアップ、認識、移動、配置サイクルをサポートします。

ノズルが明確に識別されると、トラブルシューティング時間が短縮され、予防保守計画が簡素化されます。

ノズルのモデルと部品番号の両方を確認すると、同様のノズル サイズや構造タイプ間の混同を避けることができます。

ノズルについては、個別の交換、メンテナンス在庫、代理店への注文、計画的な一括購入についてご相談いただけます。

保護梱包と国際配送オプションにより、ヨーロッパ、北米、東南アジアの顧客をサポートします。

ノズルは、ホルダー、シャフト、フィルター、フィーダー、ベルト、センサー、バルブ、モーター、メンテナンスアクセサリなどの関連する SMT 機械部品に含めることができます。

1002N SMT ノズルは、制御された真空ピックアップと正確な部品の取り扱いを必要とする自動電子部品配置プロセスを目的としています。

多品種生産

多品種の工場では、コンポーネントの種類や PCB プログラムが頻繁に変更されます。明確に識別されたノズルにより、オペレーターはより迅速な切り替えを完了し、ノズル選択エラーを減らすことができます。

連続生産

大量生産では、ノズルの動作を繰り返すと、徐々に摩耗や汚染が生じる可能性があります。交換用ノズルを保守しておくと、予期せぬ生産中断を減らすことができます。

予防保守

メンテナンス チームは、動作サイクル、ピックアップ率の傾向、真空データ、または目視検査の結果に応じて、使用頻度の高いノズルを交換する場合があります。

応急修理

既設ユニットが曲がったり、詰まったり、破損したり、安定した吸着が維持できなくなった場合に、予備の1002Nノズルを取り付けることができます。

生産ラインの拡張

機械や配置ヘッドを追加する工場では、新しいプログラムやバックアップストック用に追加のノズルセットが必要になる場合があります。

地域分布

SMT スペアパーツの販売業者は、繰り返し注文や緊急の交換が必要な顧客が利用できる、明確に識別されたノズル モデルを用意しておくことができます。

配置プログラムは、コンポーネントの仕様に従って適切なノズルを割り当てます。機械またはオペレーターは、必要なノズルが利用可能であることを確認します。

1002N ノズルは、互換性のあるノズル ホルダーに取り付けられるか、自動ノズル チェンジャーから回収されます。

配置ヘッドは、プログラムされたフィーダーまたはトレイの位置の上に移動します。中央にピックアップするには、フィーダーの正確な位置決めが必要です。

ノズルはコンポーネントに向かって下方向に移動します。ピックアップの高さは、損傷力を加えずに十分な表面接触を可能にする必要があります。

負圧は装着ヘッドと内部ノズル チャネルを通過します。コンポーネントはピックアップ面に対して保持されます。

機械は真空データを評価して、コンポーネントが正常に収集されたかどうかを判断する場合があります。

配置ヘッドはコンポーネントをマシン ビジョン システムに提示します。このシステムは、コンポーネントの位置、角度、形状、またはプログラムされた認識機能を測定します。

機械は認識結果に応じて X 軸、Y 軸、回転の補正を計算します。

ノズルは、プログラムされた PCB 座標に向かって部品を運びます。加速中および回転中に安定した真空を維持する必要があります。

ノズルはコンポーネントをはんだペーストまたは指定された PCB 表面上に下げます。

機械は真空を解除し、制御された正の空気圧を適用する場合があります。コンポーネントがノズルから分離し、PCB 上に残ります。

ノズルが後退し、次のコンポーネントのプロセスを繰り返します。

型式の外観だけでSMTノズルを選定すると発注ミスにつながる場合があります。購入前に、マシンとコンポーネントの完全な情報を確認する必要があります。

1. ノズルコードを確認します。
既存のノズルに 1002N のマークが付いているかどうかを確認します。

2. 品番を確認します。
装着部品をN610098970AAと比較してください。

3. マシンの構成を確認します。
機械シリーズのみではなく、完全な機械と装着ヘッドのモデルを提供します。

4. コンポーネントの表面を評価します。
ノズルは、端子、端、通気口、盛り上がったマーク、または不規則な形状を覆わずに、安定した領域に接触する必要があります。

5. コンポーネントの重量を確認します。
選択したノズルと機械の真空システムは、十分な保持力を提供する必要があります。

6. 承認されたノズル ライブラリを確認します。
機械プログラム、コンポーネント データベース、社内エンジニアリング リスト、または既存の生産記録を使用します。

7. 製造テストを実施します。
制御された速度で開始し、ピックアップ、認識、転送、配置、およびリリースのパフォーマンスを検査します。

次の場合には、より小さいノズルが必要になる場合があります。

• 利用可能なピックアップ面は限られています。
• リード線または端子がコンポーネントの中心に近い。
• コンポーネントは狭いテープ ポケットに配置されます。
• ピックアップ面が大きいとカメラの認識が妨げられます。

次の場合には、より大きなノズルが必要になる場合があります。

• このコンポーネントには、より広いフラットピックアップ領域があります。
• コンポーネントが重くなっています。
• 現在のノズルではサポートが不十分です。
• 急加速中にコンポーネントが移動します。

次の場合にはセラミック バージョンが必要になる場合があります。

• 承認された内部部品リストにはセラミック構造が指定されています。
• この用途では、さまざまな摩耗特性、静的特性、または表面特性が必要です。
• 取り付けられたノズルは 1002N ではなく 1002CN として識別されます。

1. 承認された安全手順に従って機械を停止します。
2. 既存のノズルを慎重に取り外します。
3. 交換機種と部品番号をご確認ください。
4. 新しいノズルと取り外したユニットを比較します。
5. ホルダーに磨耗、汚れ、損傷がないか点検します。
6. 承認された糸くずの出ないプロセスを使用してホルダーを清掃します。
7. ノズルは過度な側圧を加えないように取り付けてください。
8. 正しい着座と自由な動きを確認します。
9. 自動ノズルチェンジャーの動作を確認します。
10. 真空応答をテストします。
11. 低速ピックアップのトライアルを実行します。
12. 認識と配置の結果を検査します。
13. 機械の速度を徐々に上げてください。
14. 最初の生産バッチ中のピックアップ エラーを監視します。

互換性のないホルダーにノズルを無理に押し込まないでください。無理に取り付けるとノズル、ホルダー、ヘッドシャフト、ノズルチェンジャーが破損する恐れがあります。

• 特大の金属針は使用しないでください。
• 真空開口部を手動で拡大しないでください。
• ピックアップ面を硬い工具でこすらないでください。
• 腐食性の洗浄剤は使用しないでください。
• 制御されていない圧縮空気を加えないでください。
• ノズル内部に水分が残った状態でノズルを取り付けないでください。
• 検査済みのノズルと未検査のノズルを混合しないでください。
• 曲がったノズルを使い続けないでください。
• 承認されたプロセスなしにノズルを研磨しないでください。
• ノズルを先端保護なしで保管しないでください。

典型的な検査ポイントは次のとおりです。

各ノズルは、輸送中の衝撃、ほこり、湿気、および制御されない動きから保護する必要があります。

納期は数量、在庫状況、検査条件、お届け先、輸送方法によって異なります。

N610098970AA は、3.0 × 2.2 mm 仕様の 1002N ノズルの一般的な参照部品番号です。購入者は、注文する前に、取り付けられているマシンヘッド、既存のノズルラベル、および現在の部品を確認する必要があります。

ノズルは通常、NPM および選択された互換性のある CM または DT 配置マシン構成に関連付けられます。互換性は、取り付けられている配置ヘッド、ノズル ホルダー、チェンジャー システム、機械の世代、および承認されたノズル リストによって異なります。

どちらのバージョンも共通して 3.0 × 2.2 mm の仕様でリストされていますが、構造と部品番号が異なります。一方を自動的にもう一方に置き換えるのではなく、マシンおよびコンポーネントのアプリケーションに対して承認されたバージョンを使用してください。

機械のモデル、装着ヘッドのモデル、ノズル コード、部品番号、現在のノズルの写真、コンポーネントの寸法、吸着面、必要な数量、条件要件、および納入先をお知らせください。

クリーニングによって安定したピックアップが回復できない場合、ピックアップ面が磨耗している場合、本体が曲がっている場合、空気経路が遮断されたままである場合、または真空、認識エラー、または配置エラーが繰り返し発生する生産が継続している場合は、ノズルを交換してください。

現在の価格、在庫状況、納期、製品の写真、パッケージの詳細、モデルの確認については、次の情報を提供してください。

• 製品モデル: 1002N。
• 部品番号：N610098970AA。
• マシンモデル。
• 装着ヘッドモデル。
• 既存ノズルの写真。
• 必要な数量。
• ご希望の商品状態。
• コンポーネントの寸法とピックアップ面。
• 目的地の国と都市。
• 必須の配送スケジュール。

迅速な互換性レビュー、見積もりサポート、国際配送手配については、詳細なお問い合わせを送信してください。
