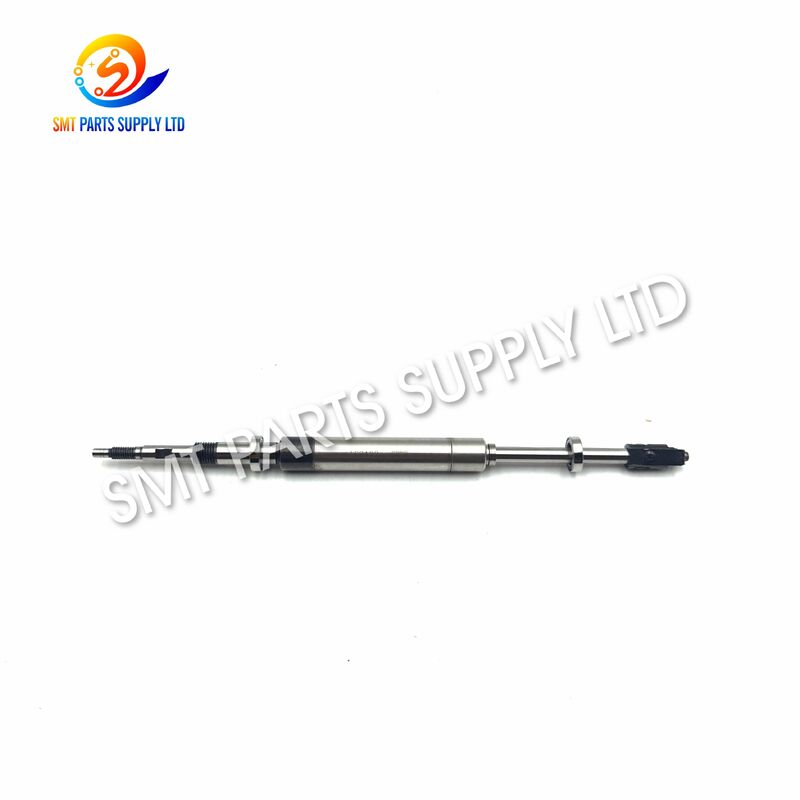

ヤマハ YSM10マウンター用精密ノズルシャフト KMG-M711S-A0

YAMAHA KMG-M711S-A0 YSM10マウンター用精密ノズルシャフト

KMG-M711S-A0ノズルシャフトは、YSM10ピックアンドプレース機のプレースメントヘッドシステム用に開発された精密機械部品です。ノズルシャフト機構内部に設置され、高速での部品ピックアップおよびプレースメント中のノズル位置決め、垂直移動、回転安定性、真空移送をサポートします。

摩耗、汚染、曲がり、または不適切な取り付けのノズルシャフトは、不安定なピックアップ、部品オフセット、真空漏れ、不規則なノズル移動、不良率の増加、予期せぬ機械停止を引き起こす可能性があります。影響を受けたシャフトを適切な部品と交換することで、よりスムーズなヘッド移動と一貫したプレースメント性能を回復させることができます。

この製品は、SMT工場、機械メンテナンス会社、設備改修業者、スペアパーツ販売業者、および定期メンテナンスまたは緊急ヘッド修理が必要な生産ラインに適しています。注文前に、正確な互換性確認のために、機械モデル、シャフトの写真、取り付け位置、関連アセンブリ番号、および必要数量を提供することをお勧めします。

ノズルシャフトは単なる支持棒ではありません。プレースメントヘッドとピックアップノズルを接続するモーションおよび真空システムの一部です。各生産サイクル中に、機械がフィーダーから部品をピックアップし、輸送し、プリント基板に配置する際に、シャフトは繰り返し移動します。

安定した生産のためには、シャフトは適切に整列し、過度の抵抗なく移動する必要があります。また、ノズルとヘッド機構との間の確実な接続をサポートする必要があります。わずかな機械的欠陥でさえ、ピックアップの繰り返し性、部品の向き、真空の安定性、またはプレースメント精度に影響を与える可能性があります。

YSM10は繰り返し高速でヘッドを移動させて動作するため、ノズルシャフトの状態は定期的なメンテナンスおよびトラブルシューティング手順に含めるべきです。

連続的な垂直および回転運動により、シャフト、ベアリング、カラー、ホルダー、または関連するヘッド部品の接触面が徐々に摩耗する可能性があります。

一般的な結果は次のとおりです。

• シャフトクリアランスの増加
• 不安定なノズル位置決め
• 不規則な垂直移動
• 過度の振動
• ピックアップの一貫性の低下
• 繰り返しの部品修正

SMT生産環境には、粉塵、部品の破片、接着剤の残留物、グリースの汚染、または微粒子が含まれる場合があります。これらの物質がシャフト機構に入ると、移動を制限したり、摩耗を加速させたりする可能性があります。

考えられる症状は次のとおりです。

• シャフトの戻りが遅い
• ノズル移動の固着
• 不均一なピックアップ高さ
• 異常な機械的抵抗
• ヘッドメンテナンス頻度の増加

不適切な取り付け圧力、不適切な工具、保持部品の損傷、または組み立てのずれは、シャフトを変形させたり、関連部品を損傷させたりする可能性があります。

取り付けの問題は次の原因につながる可能性があります。

• シャフトの曲がり
• 不均一な移動
• ベアリングの損傷
• 真空漏れ
• ノズルのランアウト
• 交換後の予期せぬアラーム

フィーダー、部品、PCB、トレイ、または機械構造とのノズル衝突は、ノズルシャフトに力を伝達する可能性があります。シャフトに明らかな外傷が見られない場合でも、そのアライメントに影響を与える可能性があります。

衝突後、技術者は次のものを検査する必要があります。

• シャフトの直線性
• ノズルホルダーの状態
• ベアリングの動き
• スプリングの状態
• 真空シール部品
• 関連するヘッドアセンブリのアライメント

異なるヘッド位置または機械構成では、異なるシャフトバージョンが使用される場合があります。似たような部品でも、適切なフィット、溝の位置、長さ、真空構造、または組み立ての関係を提供しない場合があります。

注文前に、必ず完全な部品番号と取り付け位置を確認してください。

これらの症状は、ノズル、ベアリング、Oリング、真空バルブ、フィルター、スプリング、センサー、キャリブレーション、フィーダー、または部品データに関連している可能性もあります。部品交換前に、完全なヘッド検査を推奨します。

摩耗または損傷したノズルシャフトを交換することで、元のシャフトが正常に動作しなくなった場合に、プレースメントヘッドの機械的状態を回復させるのに役立ちます。

KMG-M711S-A0ノズルシャフトは、次のメンテナンス上の利点を提供します。

シャフトはノズルホルダーをサポートし、垂直および回転運動中にノズルを意図した作業位置に保つのに役立ちます。

適切に取り付けられたシャフトは、ノズルが部品に向かって下降し、ピックアップまたはプレースメント後にスムーズに戻るのを助けます。

シャフトアセンブリは、真空ピックアップ経路の一部を形成します。適切なフィットは、機械がヘッドシステムとピックアップノズル間の吸引を維持するのに役立ちます。

摩耗したシャフトを交換することで、ノズル移動、ピックアップ安定性、および部品位置決め​​に影響を与える可能性のある過度のクリアランスを低減するのに役立つ場合があります。

正しい部品番号を使用することで、見た目は似ているが機械的に互換性のないシャフトを取り付けるリスクを低減します。

メンテナンス在庫に交換用ノズルシャフトを保管しておくことで、ヘッド移動またはピックアップの問題が発生した場合に、技術者はより迅速に対応できます。

重要: 正確な寸法、溝の位置、材料グレード、公差、および組み立て構成は、物理的なサンプル、メンテナンスマニュアル、機械のシリアル情報、または承認された技術図面を使用して確認する必要があります。

一部のメンテナンス記録、サプライヤーリスト、または機械構成には、KLW-M711S-A0、KLW-M7107-A1、またはその他のヘッドシャフトアセンブリ番号などの関連参照が表示される場合があります。

これらの番号は、自動的に交換可能と見なされるべきではありません。

誤配送を防ぐため、既存のシャフト、梱包ラベル、機械モデル、ヘッド位置、および目に見えるアセンブリ番号の鮮明な写真を提供してください。

KMG-M711S-A0は、YSM10プレースメント機器の定期メンテナンス中に使用できます。完全な故障前に摩耗した機械部品を交換することで、工場は予期せぬ生産中断を減らすことができます。

プレースメントヘッドにノズル移動の不安定性、真空の問題、機械的抵抗、または異常なクリアランスが発生した場合、シャフトはベアリング、スプリング、カラー、ノズルホルダー、シール部品、および真空部品と一緒に検査されるべきです。

設備改修業者は、中古のプレースメントヘッドの再構築や、再販、内部使用、または生産移転のための機械の復元時にシャフトを使用できます。

複数のSMTラインを稼働させている工場は、重要なヘッド部品をローカル在庫で維持していることがよくあります。ノズルシャフトは小さいですが、その故障はプレースメントモジュール全体を停止させる可能性があります。

自動車電子機器、民生用電子機器、通信機器、産業用制御機器、LED製品、パワーモジュール、家電製品を製造する生産ラインでは、一貫した部品のピックアップとプレースメントが必要です。

メンテナンスプロバイダーは、フィールドサービス、ヘッド検査、修理、および予防メンテナンスプロジェクトのためにKMG-M711S-A0を在庫できます。

ピックアップノズルは、ノズルホルダーおよびシャフト関連機構を通して取り付けまたは保持されます。シャフトは、プレースメントヘッド内部でノズルの作業位置を維持するのに役立ちます。

部品のピックアップ中、ヘッドはノズルシャフトを部品に向かって下降させます。部品はフィーダー、トレイ、またはその他の供給システムにあります。

真空はヘッドおよびノズルシステムを通過します。ノズルが部品に接触すると、吸引により部品がノズルチップに保持されます。

ピックアップ後、シャフトは上方に引き戻されます。スムーズな移動が重要です。抵抗や遅延した戻りは、サイクルタイミングと部品の安定性に影響を与える可能性があります。

機械は、認識システムを使用してピックアップされた部品をチェックします。安定したノズルとシャフトの移動は、認識中の部品の提示の一貫性をサポートします。

ヘッドは、プログラムされたプレースメントデータに従って部品の向きを調整します。シャフトは、ドライブシステムとノズルの間の機械的関係をサポートします。

シャフトは再び下降し、プログラムされたPCB位置に部品を配置します。

真空が解除され、部品がソルダペーストまたは意図した基板位置に残ります。その後、ノズルは次のサイクルに戻ります。

このプロセスは、生産中に数千回繰り返される可能性があります。したがって、スムーズなシャフト動作は、信頼性の高いピックアップとプレースメントに不可欠です。

要求された番号がKMG-M711S-A0であることを確認してください。いくつかのノズルシャフトは外観が似ている可能性があるため、外観のみに頼らないでください。

機械の完全なモデル（例：YSM10）を、可能であれば機械のシリアル番号と合わせて提供してください。

機械構成やヘッド位置が異なる場合、異なるシャフトバージョンが必要になる場合があります。ヘッドモデル、ノズル数、および取り付け位置を提供してください。

複数の角度から鮮明な写真を撮ってください。以下を含みます。

• シャフト本体全体
• 上部接続部
• 下部ノズル接続部
• 溝と穴
• 梱包ラベル
• ヘッド取り付け位置
• 関連アセンブリラベル

部品番号が明確に特定できない場合は、次の測定値を測定してください。

• 全長
• メインシャフト径
• 端部径
• 溝幅
• 溝位置
• 穴位置
• 接続形状

プロジェクトで必要とされるものを指定してください。

• 新品
• オリジナル状態の部品
• テスト済みの中古部品
• 改修済みアセンブリ
• 互換性のある交換部品

利用可能性は見積もりおよび在庫状況によります。

必要数量と希望納期を指定してください。緊急の機械修理の場合は、機械ダウン状況と配送国を含めてください。

完全な情報を提供することで、より迅速な見積もりと誤ったシャフトを受け取るリスクの低減が可能になります。

部品番号、モデル参照、および視覚的な構造が注文情報と照合されます。

動作面には、目に見える傷、腐食、衝撃痕、変形、汚染、および異常な摩耗がないか確認されます。

シャフトには、移動に影響を与える可能性のある明らかな曲がりや機械的変形がないかレビューされます。

溝、穴、端部、および接続部は、目に見える損傷や欠落した特徴がないか確認されます。

該当する場合、対応するサンプル、アセンブリ、または検査治具を使用してフィットまたは移動がチェックされます。

シャフトは梱包前に清掃され、粉塵と表面汚染を低減します。

各製品は、国際輸送中の衝突、湿気、粉塵、および表面損傷を低減するために保護されます。

他のSMTノズル、フィーダー、ベルト、フィルター、モーター、センサー、バルブ、および機械スペアパーツとの同梱配送は、注文の詳細に応じて手配できます。

ノズルシャフトは、資格のあるSMTメンテナンス技術者によって取り付けられるべきです。

取り付け前：

1. 機械を停止し、必要な安全手順に従ってください。
2. 現在のヘッド構成を記録してください。
3. 適切な工具を使用して既存のシャフトを取り外してください。
4. ベアリング、カラー、スプリング、ノズルホルダー、Oリング、シール、および真空経路を検査してください。
5. 取り付けエリアを清掃してください。
6. 古いシャフトと新しいシャフトを比較してください。
7. 過度の力なしに取り付けてください。
8. 機械操作前に自由な移動を確認してください。
9. 真空とノズルのチェックを実行してください。
10. 全速生産に戻る前に低速テストを実行してください。

シャフトをアセンブリに無理に押し込まないでください。過度の圧力は、シャフト、ベアリング、ホルダー、または関連するヘッド部品を損傷する可能性があります。

交換後に異常な動きが残る場合は、関連するベアリング、スプリング、シール、バルブ、フィルター、センサー、真空チューブ、およびヘッドキャリブレーションを検査してください。

• ノズル移動を確認してください。
• 目に見える粉塵を除去してください。
• ピックアップエラーを監視してください。
• 異常なヘッド音を検査してください。
• ノズル取り付けを確認してください。

• シャフトの移動と戻り動作を確認してください。
• ノズルホルダーの状態を検査してください。
• 真空性能を確認してください。
• 機械のメンテナンス手順に従って清掃してください。
• 表面の汚染を確認してください。

• シャフトの摩耗を検査してください。
• ベアリングのクリアランスを確認してください。
• スプリングとカラーの状態を検査してください。
• 損傷したシール部品を交換してください。
• ヘッドキャリブレーションを確認してください。
• ピックアップとプレースメントのエラー記録を確認してください。

• 検査のために生産を停止してください。
• シャフトの直線性を確認してください。
• ノズルとホルダーを検査してください。
• ヘッドのアライメントを確認してください。
• 真空テストを実行してください。
• 制御された試行プレースメントを実行してください。

機械の詳細と製品写真に基づく互換性確認により、回避可能な注文ミスを防ぐのに役立ちます。

適切なノズルシャフトを在庫しておくことで、メンテナンスチームはプレースメントヘッドの問題に迅速に対応できます。

製品は、保護梱包と明確な識別により、輸出出荷用に準備できます。

個別の修理数量およびメンテナンス在庫注文は、現在の在庫に応じて見積もり可能です。

顧客は、このシャフトを他の機械メンテナンス部品と組み合わせて、調達と配送を簡素化できます。

機械の写真、古い部品の写真、アセンブリラベル、および寸法は、注文確認前にレビューできます。

はい、KMG-M711S-A0はYSM10プレースメントヘッドメンテナンス用のノズルシャフトとして特定されています。ヘッド構成や関連アセンブリ参照が異なる場合があるため、注文前に既存のシャフト写真、機械モデル、ヘッド位置、およびラベルを提供してください。

これらの番号は、一部のメンテナンスまたはサプライヤーの記録で関連参照として表示される場合がありますが、確認なしに完全に交換可能と見なすべきではありません。正確な確認のために、既存の部品写真と関連アセンブリ番号の両方を提供してください。

一般的な兆候としては、ノズル移動の固着、ピックアップの不安定性、部品の落下、過度のクリアランス、異常なヘッドノイズ、ノズルのランアウト、シャフトの戻りが遅い、繰り返しの真空アラーム、またはプレースメントの一貫性の低下などが挙げられます。関連するベアリング、スプリング、シール、バルブ、およびホルダーも検査されるべきです。

部品番号KMG-M711S-A0、機械モデル、必要数量、配送国、希望する状態、および既存のシャフトの鮮明な写真を提供してください。機械のシリアル番号とヘッドアセンブリ番号も役立ちます。

はい。ノズルシャフトは通常、ノズル、フィーダー、ベルト、フィルター、ベアリング、センサー、モーター、バルブ、およびその他のメンテナンス部品と組み合わせて発送できます。統合された確認、見積もり、および梱包のために、完全な問い合わせリストをお送りください。

YSM10メンテナンスプロジェクト用の信頼できるKMG-M711S-A0ノズルシャフトをお探しですか？

以下の情報をお送りください。

• 部品番号
• 機械モデル
• 既存の製品写真
• ヘッド位置
• 関連アセンブリ番号
• 必要数量
• 希望する状態
• 配送国
• 希望納期

当社のチームが見積もり前に互換性、在庫状況、梱包要件、および配送オプションを確認します。

詳細な見積もり、技術確認、バルク購入サポート、または緊急のSMT機械メンテナンス要件については、今すぐお問い合わせください。

商標に関する声明: ブランド名および機械モデルは、製品の互換性と用途を説明するためにのみ使用されます。すべての商標はそれぞれの所有者に帰属します。
