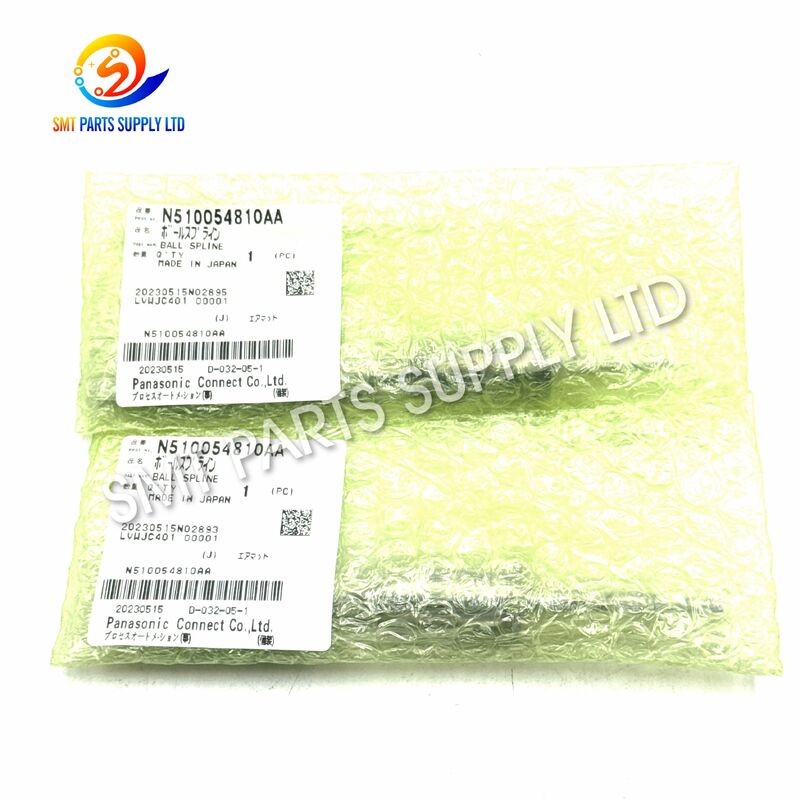

パナソニック N510054810AA H8 ボールスプライン CM402 CM602用

このPanasonic N510054810AA N510002505AA H8ヘッドボールスプラインは、互換性のあるCM402およびCM602 SMTピックアンドプレース機のH8ヘッドアセンブリ用に設計された精密機械式ガイドコンポーネントです。その主な機能は、プレースメントヘッド内部でのスムーズで正確に制御された直線運動をガイドし、不要なラジアルまたは回転方向の遊びを制限することです。

高速SMT生産中、プレースメントヘッドは連続的なピックアップ、移送、位置決め、およびマウントサイクルを実行します。したがって、安定した機械的ガイドは、ヘッドの動きの一貫性を維持するために不可欠です。摩耗、汚染、損傷、または緩んだボールスプラインは、異常な動きの抵抗、機械的振動、ヘッドクリアランス、または位置決め不安定性に寄与する可能性があります。

このH8ヘッドボールスプラインは、機械メンテナンス、プレースメントヘッドの再構築、予防保守、および摩耗した機械的モーションコンポーネントの交換に適しています。正確な選択のため、購入者は注文前に既存の部品番号、H8ヘッド構成、および機械モデルを確認する必要があります。

H8プレースメントヘッドは、繰り返し加速、減速、垂直運動、および機械的負荷の下で連続的に動作します。長期間の生産期間中に、ボールスプラインは徐々に摩耗を経験する可能性があります。

1. 長期的な機械的摩耗

スプラインシャフトと内部転動体間の繰り返し運動により、元の機械的クリアランスが徐々に変化する可能性があります。

摩耗が増加すると、ヘッド機構に異常な緩みや不均一な動きが発生する可能性があります。

2. 潤滑不足

精密直線運動部品には、適切な潤滑状態が必要です。

潤滑不足は摩擦を増加させ、追加の抵抗を生み出し、スプライン接触面の摩耗を加速させる可能性があります。

3. 粉塵と汚染

SMT生産環境には、微細な粉塵、グリース残留物、部品の破片、またはその他の汚染物質が含まれる場合があります。

移動領域に異物が侵入すると、ボールの円滑な循環とヘッドの移動を妨げる可能性があります。

4. プレースメントヘッドの衝突

ノズル衝突、PCB接触、フィーダー干渉、または偶発的な機械的衝撃は、ヘッドアセンブリに衝撃を伝達する可能性があります。

強い衝撃は、ボールスプラインの整合性を損なったり、関連する機械部品を損傷したりする可能性があります。

5. 不適切なメンテナンス

ヘッド保守中の不適切な分解、取り付け力、位置ずれ、または不適切な潤滑は、ボールスプラインの寿命を縮める可能性があります。

6. 高稼働時間

大量生産で連続稼働する機械は、当然ながら多数のプレースメントサイクルを蓄積します。

古いCM402およびCM602機械では、予防保守の一環として、機械的ヘッドコンポーネントを定期的に点検する必要があります。

これらの症状は、ベアリング、シャフト、モーター、センサー、ノズルホルダー、キャリブレーション、またはその他のヘッドコンポーネントからも発生する可能性があります。交換前に完全な機械的診断を推奨します。

摩耗したH8ヘッドボールスプラインを正しく一致したコンポーネントと交換することで、プレースメントヘッド内部の制御された機械的動きを復元できます。

推奨されるメンテナンスプロセスには以下が含まれます。

ステップ1 – ヘッドの動きを点検する

H8ヘッドの可動部が通常のストロークでスムーズに移動するかどうかを確認します。

ステップ2 – 機械的クリアランスを確認する

異常な横方向の遊び、回転方向の緩み、振動、または不均一な抵抗を点検します。

ステップ3 – 潤滑状態を点検する

スプラインおよび関連する精密コンポーネントが適切な潤滑で維持されていることを確認します。

ステップ4 – 関連コンポーネントを確認する

ボールスプラインは他のヘッド機構と連携して機能します。ベアリング、シャフト、ホルダー、取り付けコンポーネント、スプリング、および駆動部品も点検する必要があります。

ステップ5 – 元の部品番号を確認する

取り外したコンポーネントをN510054810AAおよびN510002505AAの参照と比較してから注文してください。

ステップ6 – 正しく取り付けを行う

取り付けは、SMTプレースメントヘッドのメンテナンスと精密機械アセンブリに精通した技術者が行う必要があります。

ステップ7 – テストとキャリブレーションを行う

交換後、機械を通常の生産に戻す前に、動きのスムーズさ、機械のキャリブレーション、ノズルの動作、およびトライアルプレースメントのパフォーマンスを確認します。

選択上の注意:N510054810AAおよびN510002505AAは、元の取り付けコンポーネントに対して確認する必要があります。機械モデルのみに基づいて互換性を仮定しないでください。機械の改訂やヘッド構成が異なる場合があります。

N510054810AA / N510002505AA H8ヘッドボールスプラインは、主に高速SMTプレースメント装置のメンテナンスに使用されます。

CM402ヘッドメンテナンス

過度の遊び、粗い移動、汚染、または摩耗が特定された互換性のあるCM402 H8プレースメントヘッドのサービスに適しています。

CM602ヘッドメンテナンス

元の部品番号とH8ヘッド仕様を確認した後、互換性のあるCM602ヘッド構成で使用されます。

プレースメントヘッド再構築

プロのSMTサービス会社は、精密機械的動きの復元を必要とするプレースメントヘッドを再構築する際に、ボールスプラインを使用できます。

予防保守

高稼働時間の機械では、ボールスプラインの点検をスケジュールされたヘッドメンテナンスプログラムに組み込むことができます。

一般的な産業

ボールスプラインは、不要な相対回転と横方向の動きを制御しながら、スムーズな軸方向運動を可能にするように設計された精密直線運動コンポーネントです。

H8プレースメントヘッド機構内部では、ボールスプラインが可動部を定義された直線経路に沿ってガイドします。

動作シーケンス

1. 機械が移動コマンドを送信します。

制御システムが、次のピックアップまたはプレースメント操作に必要な位置を決定します。

2. ヘッド駆動機構が動きを生成します。

モーターと関連伝達コンポーネントがヘッド機構を移動させます。

3. ボールスプラインが可動部をガイドします。

スプラインは制御された軸方向運動を維持し、機構の位置合わせを維持するのに役立ちます。

4. 転動体が摩擦を低減します。

内部のボール構造により、単純なスライドガイドよりも低い抵抗で繰り返し運動が可能です。

5. ノズルが必要な位置に到達します。

安定した機械的ガイドは、再現可能なピックアップおよびプレースメント運動をサポートします。

簡略化されたSMT動作プロセスは次のとおりです。

コンポーネントピックアップ → ヘッド移動 → 認識 → PCB位置決め → コンポーネントプレースメント → ヘッドリターン

連続生産中、このサイクルは何千回も繰り返されます。したがって、良好なスプライン状態を維持することは、一貫した機械的パフォーマンスに貢献します。

精密SMTヘッドコンポーネントは、見た目が似ていても機械的仕様が異なる場合があるため、正しいマッチングが重要です。

1. 部品番号を確認する

既存のコンポーネントが次のように識別されているか確認します。

• N510054810AA
• N510002505AA

見た目だけで注文することは推奨されません。

2. 機械を確認する

機械が次のいずれかであることを確認します。

• CM402
• CM602

3. H8ヘッド構成を確認する

この製品は、互換性のあるH8ヘッド用途向けです。他のプレースメントヘッドタイプでは、異なるスプラインアセンブリが使用される場合があります。

4. 元のコンポーネントを比較する

識別が不明な場合は、次の写真を提供してください。

• 完全なボールスプライン
• 両方のシャフト端
• 取り付け位置
• 既存のマーキング
• 関連ヘッドアセンブリ

5. 交換前に診断する

6. 関連ヘッド部品を点検する

古いH8ヘッドを再構築する際は、他の摩耗部品も同時に点検することをお勧めします。

これにより、他の機械部品が摩耗したままの場合に、1つの部品のみを交換することによる機械のダウンタイムの繰り返しを減らすことができます。

ボールスプラインは精密機械アセンブリ内で動作するため、正しい取り付けとメンテナンスが重要です。

Q1: N510054810AA H8ヘッドボールスプラインの主な目的は何ですか？

その主な目的は、互換性のあるH8プレースメントヘッドアセンブリ内で制御された直線運動をガイドすることです。機械的位置合わせを維持し、不要な遊びを減らし、SMTコンポーネントのピックアップとプレースメント中のスムーズな繰り返し運動をサポートするのに役立ちます。

Q2: このボールスプラインはCM402とCM602の両方に適していますか？

CM402およびCM602に関連する互換性のあるH8ヘッド用途に参照されています。ただし、機械とヘッドの改訂が異なる場合があるため、注文前に既存の部品番号とヘッド構成を確認する必要があります。

Q3: H8ヘッドボールスプラインはいつ交換する必要がありますか？

過度の機械的クリアランス、粗い動き、振動、異常なノイズ、汚染による損傷、不均一なヘッド移動、またはスプラインおよび関連機械部品の目に見える摩耗が点検で明らかになった場合に交換が必要になる場合があります。

Q4: N510054810AAとN510002505AAは全く同じ部品ですか？

これらはこの用途の関連参照として使用される場合がありますが、交換前に取り付けコンポーネント、機械構成、および利用可能なメンテナンスドキュメントに対して直接の互換性を確認する必要があります。

Q5: 見積もりにはどのような情報を提供する必要がありますか？

必要な部品番号、機械モデル、H8ヘッドタイプ、数量、希望する状態、配送国、および利用可能な場合は既存コンポーネントの写真を提供してください。これらの詳細は、マッチング精度と見積もり効率の向上に役立ちます。

N510054810AA / N510002505AA H8ヘッドボールスプライン (CM402またはCM602用) が必要ですか？以下をお送りください。必要な部品番号

機械モデル

• H8ヘッド情報
• 必要な数量
• 希望する状態
• 配送先
• 利用可能な場合は既存コンポーネントの写真
• 部品の識別、在庫確認、見積もり、リードタイム、関連H8ヘッドスペアパーツ、および国際配送の手配
• についてお手伝いできます。

現在の在庫状況、価格、およびマッチング確認についてお問い合わせください。
