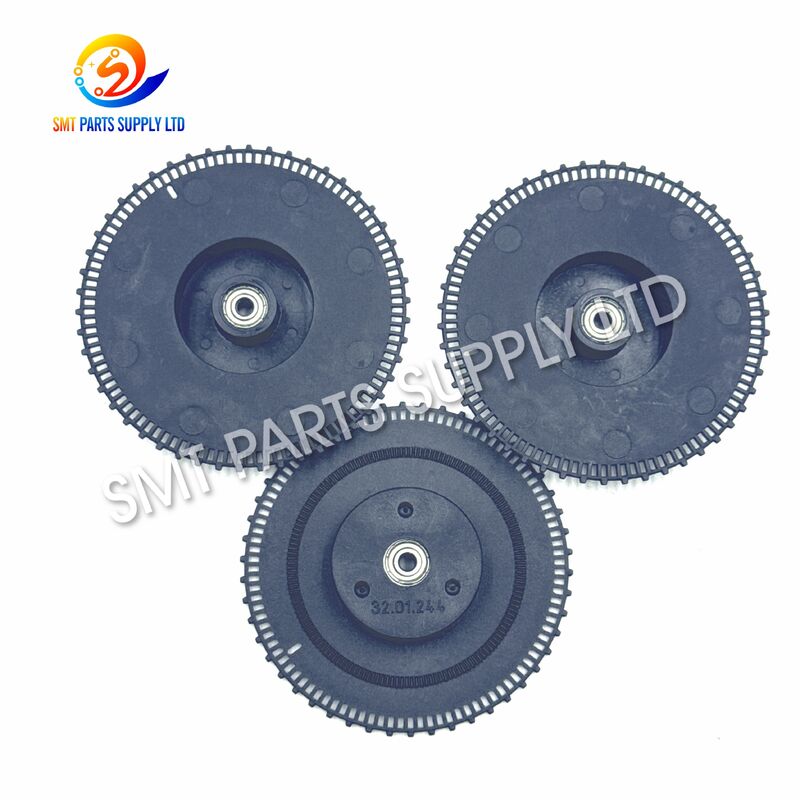

4022 516 12300/402251612300 Assembleon ITF2フィーダー用スプロケットホイール

この4022 516 12300 スプロケットホイール（別名：402251612300）は、互換性のあるAssembleon ITF2 SMTフィーダーのテープ送り機構用に設計された機械式フィーダー部品です。フィーダーの作動中、スプロケットの歯がキャリアテープに沿って等間隔に配置された送り穴（パーフォレーション）に噛み合い、フィーダーの駆動力を正確に制御されたテープ送りへと変換します。この制御された送り動作により、各部品ポケットがプログラムされた吸着位置へと正確に進みます。

スプロケットはSMT生産ラインで繰り返し稼働するため、歯の摩耗、異物付着、変形、または機械的な芯ズレなどが発生すると、やがてテープ送りに支障をきたす場合があります。摩耗が確認されたスプロケットを交換することで、フィーダー全体を買い替えることなく、スムーズなテープ送りを回復させることができます。

本部品は、ITF2フィーダーシステムの保守・運用を行うSMT工場、フィーダー修理工場、保全部門、再生設備業者（リファービッシャー）、および予備部品ディストリビューターに最適です。正確なご注文のため、型番「4022 516 12300 / 402251612300」、フィーダー幅、数量、およびフィーダー識別情報をお知らせください。

スプロケットホイールは単なる受動的なアクセサリではなく、常時稼働する機械部品です。フィーダーがテープを送るたびに、その歯がキャリアテープの送り穴へ繰り返し挿入されます。

そのため、長期にわたる生産稼働によって徐々に摩耗が生じます。

主な原因は以下の通りです：

点検が必要なフィーダーには以下の症状が見られる場合があります：

• キャリアテープ送りのバラつき・不規則性
• 送り動作時のテープの滑り（スリップ）
• テープ送り穴の破損・変形
• 部品供給位置の繰り返しのズレ
• 部品供給（プレゼンテーション）の不安定
• テープ搬送時の異常な抵抗
• 断続的なフィーダーエラーの発生
• スプロケットの歯の目視可能な損傷
• インデックス機構周辺の過度な摩耗

これらの症状があるからといって、必ずしもスプロケットホイールの不具合だけが原因とは限りません。モーター、シャフト、センサー、ガイド、コントローラー、およびテープ装填状態によっても同様の問題が発生するため、フィーダー機構全体を点検する必要があります。

点検により既存のスプロケットホイールの送り面に摩耗や損傷が確認された場合、適合する「4022 516 12300 / 402251612300」部品に交換することで、フィーダー駆動部とキャリアテープ間の正常な機械的噛み合いを復旧できます。

推奨されるメンテナンス手順：

テープが正しくセットされているか、送り穴に損傷がないかを確認します。

以下を確認します：

• 歯先の丸まり
• 歯の欠け・破損
• 不均一な偏摩耗
• 汚れ・異物の付着
• 機械的変形
• 過度なガタつき
• 芯ズレ（アライメント不良）

スプロケットはシステムの一部として作動します。以下の関連部品も点検してください：

• メインシャフト
• フィーダーモーター
• スプロケットセンサー
• テープガイド
• テープカバー
• 駆動機構
• コントローラー
• 機械的取り付け部

適切なフィーダー保守手順に従って、適合する交換用部品を取り付けます。

フィーダーを生産ラインに戻す前に、複数回の送りサイクルを実施します。

キャリアテープのポケットが安定して送られ、電子部品が所定の吸着位置に正確に到達することを確認します。

この的確なメンテナンスアプローチにより、問題が送り機構のみに限定されている場合に、フィーダー全体を不要に交換するコストを抑えることができます。

ITF2フィーダーには複数のテープ幅仕様があります。予備部品の適合性を確認する際、正しいフィーダーバージョンの特定が役立ちます。

適合性に関する注意： この表はITF2フィーダーファミリーの構成を示しています。部品番号「4022 516 12300」の正確な適合性は、ご注文前にフィーダー構成および現行部品と照合してご確認ください。

テープ送り不良を診断する際、複数の関連部品の点検が必要となる場合があります。

送り不良は複数の機械的・電気的部品に起因することがあるため、この表はフィーダー修理工場にとって特に有用です。

このスプロケットホイールは、自動基板実装ラインで使用される互換ITF2テープフィーダーの保守に適しています。

正常に動作するテープ送り機構は、以下の維持に貢献します：

• 安定したキャリアテープの送り動作
• 一貫した部品供給位置の確保
• 安定したフィーダーサイクル
• 高精度な吸着準備

スプロケットの摩耗が確認されたフィーダーのオーバーホールや修理を行う専門工場で使用できます。

フィーダー全体を新品に交換する代わりに、摩耗した特定機構のみを修理することで保守コストを低減できます。

多数のフィーダーを運用する工場では、消耗頻度の高い機械部品を予備品在庫として保持することがよくあります。

スプロケットホイールは、以下のような部品とともに常備できます：

• テープガイド
• モーター
• センサー
• シャフト
• コントローラー
• カバー
• 駆動部品

これにより、フィーダーの摩耗が発見された際、保全チームが迅速に対応できます。

中古フィーダーを生産ラインに復帰させる前には、入念な点検が必要です。

スプロケット機構の摩耗、汚れ、歯の損傷、および回転の安定性を確認する必要があります。

必要に応じて摩耗したスプロケット部品を交換することは、再生工程の重要なステップとなります。

本部品は以下の分野におけるフィーダー保守に活用されています：

部品リールをフィーダーにセットし、キャリアテープを所定のテープパスに通します。

スプロケットの歯がキャリアテープの送り穴に正しく噛み合います。

スプロケットがテープと確実な機械的噛み合い（ポジティブエンゲージメント）を形成します。

摩擦のみに頼るのではなく、規定の送りピッチを正確に送るためにこの噛み合いが不可欠です。

フィーダーが送り指令を受信すると、駆動機構によってスプロケットシステムが回転します。

回転するスプロケットがフィーダーパス沿いにテープを牽引・前進させます。

これにより、部品ポケットが吸着エリアに向かって移動します。

送り動作が完了すると、次の電子部品がマウンターの吸着ノズル位置に正確に配置されます。

生産中、このプロセスが連続して繰り返されます：

駆動指令 → スプロケット回転 → テープ送り → 部品位置決め → 吸着

生産中には数万回以上の送りサイクルが発生するため、機械的な安定性と耐久性が極めて重要です。

スプロケットは電子部品を直接実装する部品ではありませんが、その中核機能は「フィーダー内でのキャリアテープ送りの精密制御」であり、吸着位置での再現性の高い部品供給を間接的に支えています。

以下の表記を確認してください：

4022 516 12300

またはスペースなしの形式：

402251612300

これらはいずれも同一の製品識別番号です。

ご使用のユニットが「ITF2フィーダーファミリー」であることを確認してください。

他世代のフィーダー部品は外見が似ていても互換性がない場合がありますのでご注意ください。

フィーダーの幅をお知らせください：

• 8 mm
• 12 mm
• 16 mm
• 24 mm
• 32 mm
• 44 mm
• 56 mm

これにより、サプライヤー側でフィーダー構成全体の適合性を確認できます。

フィーダーの識別ラベル（銘板）の鮮明な写真のご提供を推奨します。

以下の確認に役立ちます：

• フィーダーシリーズ
• フィーダー幅
• パーツリファレンス
• リビジョン
• 構成

より確実な適合確認のため、以下の写真をご提供ください：

• 表面
• 裏面
• 歯形プロファイル
• シャフト取り付け部
• フィーダー取り付け状態

フィーダーに送りエラーが出ているという理由だけで、直ちにスプロケットを交換しないでください。

まずテープ送りシステム全体を点検してください。

「4022 516 12300」および「402251612300」という明確な型番により、調達や在庫管理がスムーズに行えます。

ITF2フィーダー全体を丸ごと交換することなく、送り機構のみをピンポイントで修復するのに最適です。

フィーダー修理工場、SMT生産現場の保全チーム、保守部品在庫として幅広く活用されています。

スプロケットの正確な噛み合いにより、吸着位置に向けたキャリアテープの安定した送りを維持します。

ご注文前に部品番号、フィーダー幅、数量、写真をご提示いただくことで、出荷前の適合性確認に対応いたします。

標準的な検査工程：

1. 製品の外観検査
2. スプロケットの歯の状態確認
3. 部品番号の照合
4. 必要に応じた寸法照合
5. 数量確認
6. 保護梱包状態の確認

既存スプロケットの交換をご検討のお客様は、ご注文確定前に取り外した現物部品の写真をご提供いただくことを推奨いたします。

スプロケットホイールはキャリアテープの送り穴に噛み合い、フィーダーの駆動力を制御された正確なテープ送りへと伝達します。これにより、次の部品ポケットがマウンターの吸着位置へと正確に移動します。

はい、同じです。「402251612300」はスペースなしの表記であり、「4022 516 12300」はフィーダー保守部品リスト等で一般的に使われるスペース区切りの表記です。

いいえ。本製品はスプロケットホイール単体の予備部品です。フィーダー本体にはモーター、センサー、コントローラー、テープガイド、カバー、その他各種機構アセンブリが含まれます。

部品番号、ITF2フィーダーのテープ幅、フィーダー銘板ラベル、必要数量、および可能であれば既存スプロケットホイールの写真をお知らせください。これらにより正確な適合確認が可能です。

スプロケットの歯の損傷や著しい摩耗、回転異常、キャリアテープとの噛み合わせ不良、またはスプロケット機構に直接起因するテープ送り不安定が点検により確認された場合に交換をご検討ください。

「4022 516 12300 / 402251612300 ITF2フィーダー用スプロケットホイール」またはその他のフィーダー保守部品をお探しですか？

以下をお知らせください：

• 部品番号
• フィーダー機種
• フィーダー幅
• 必要数量
• 現物部品の写真
• フィーダー銘板ラベルの写真
• お届け先地域
• その他必要なスペアパーツ

部品の特定、適合性確認、在庫状況の照会、複数フィーダー部品の一括お見積り、海外発送の手配などをサポートいたします。

お見積りのご依頼は、フィーダー情報と必要数量を添えてお気軽にお問い合わせください。
