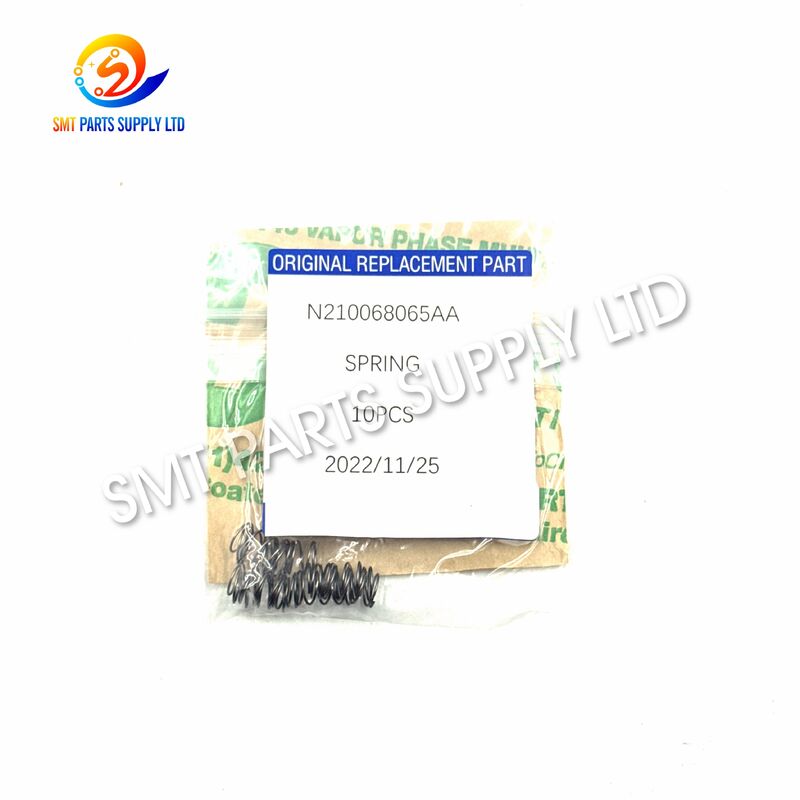

パナソニック NPM マウンター CM402 CM602 用ノズルホルダースプリング N210068065AA

についてパナソニック N210068065AA ノズルホルダー スプリングCM402,CM602,および適用されるNPM配置機械の互換性のあるノズルホルダー組件で使用される小型だが重要な機械部品である.高速SMT生産中に,ノズルの保持器が繰り返し動いている部品を拾って配置する間,圧縮し戻します.スプリングは,この繰り返しの機械的な動作に必要な制御された回復力を供給します.

既存のホルダースプリングが疲労し,永久に圧縮され,曲がり,汚染され,機械的に損傷すると,ノズルのホルダーはもはやスムーズにまたは一貫して戻れない可能性があります.正しくマッチされたN210068065AA部品で磨かれたスプリングを交換することで,保持器組の意図された機械的な動きを回復するのに役立ちます..

この部品は,SMT工場,EMSメーカー,機械整備部門,機器サービス会社,配置ヘッドのメンテナンスのために信頼性の高い交換部品を必要とするスペアパーツの販売業者.

SMT 生産中にノズルホルダーメカニズムが連続して繰り返される動きを経験します.配置ヘッドは,短い生産期間中に数千回の動作サイクルを実行することができます.

時間が経つにつれて 春には様々な条件が 影響する可能性があります

設計された機械的特性を失ったスプリングは,ノズルの保持器の返却作用に影響を与えます.しかし,ピックアップや配置の問題は,自動的にスプリングだけに起因すべきではありません..

配置ヘッドのトラブルシューティングでは,ノズル,ホルダー,シャフト,真空システム,バルブ,センサー,ガイドメカニズム,機械の調整も検査する必要があります.

検査で既存のスプリングが損傷,変形,疲労,または安定した回復力を提供しなくなったことを確認すると,正しいものに置き換えるN210068065AA ノズルホルダースプリング保守のための実用的な解決策です

交換には 単にスプリングを交換するだけでは なりません

推奨される保守手順には以下の通りがあります.

1. 装置のモデルを確認します
2. 配置をチェック
3. 既存の部品番号を確認します
4. ノズルの保持器を磨きや汚染の確認
5. 古いスプリングを慎重に取り除く.
6. 交換部品と取り外した部品を比較する
7. スプリングを正しい位置に設置します.
8. 設置後,保持器の自由移動を確認する.
9. 機械の初期化と機能テストを行います
10. 完全に生産する前にピックアップと配置の安定性を観察します.

正確な部品の検証は特に重要で,異なるヘッド構成では,外見が似ているが,寸法や機械特性が異なるスプリングが使用できる.

互換性に関する通知:機械シリーズには,異なる配置の位置ヘッドが含まれます.購入者は,注文前に元の部品番号と実際のヘッド構成を確認する必要があります.

N210068065AAの主な目的は,制御された пружина張力と回復力ノズルホルダー組内

動作中に,ホルダーメカニズムは機械的力によって移動することができる.スプリングはメカニズムの移動とともに圧縮され,外部力を取り除くと蓄積された機械エネルギーを放出する.

この動作は,保持者が必要な動作位置に戻るのを助けます.

シンプルな機械部品であるにもかかわらず,スプリングホルダーは生産中に繰り返し動作するので,正しいスプリング動作は重要です.

異なる配置ヘッド組に同様のホルダースプリングを使用することができる.選択は常に正しい部品番号と機械構成に基づいて行うべきである.

このモデルには自動的に交換できないスプリング長,直径,ワイヤサイズ,圧縮特性,設置位置の違いが互換性に影響を与える可能性があります.

N210068065AAスプリングは,主に互換性のあるSMT配置機器のノズルホルダーメカニズムを整備するために使用されます.

• CM402 配置装置のメンテナンス
• CM602 マウンターヘッド メンテナンスの作業
• 適用されるNPM配置機械の保守
• ノズルホルダー組の修理
• 配置ヘッドの再構築
• 予防的なメンテナンス
• 磨かれたスプリング交換機
• メカニカルヘッド検査

複数の機械を操作するメンテナンス部門では,ホルダースプリングのような小さな機械部品は,スペアパーツの在庫に保管するのに有用な項目です.

次の条件により,ノズルの保持器のスプリングを検査することが必要となる場合がある.

• 保持器の戻り動きが遅くなる.
• 保持器の動きが不一致になる
• 春は永久に圧縮されているように見える.
• スプリングが曲がりか機械的に損傷している.
• スプリングの緊張が 弱くなってきます
• ホルダーメカニズムは 時々固まってきます
• 春は腐食や表面損傷を示しています
• 機械性能は長時間生産後に変化します
• 既存のスプリングは,メンテナンス中に損傷した.

この症状は,他の頭部構成要素によっても引き起こされることがあります.最終的な原因を決定する前に,完全な機械検査が推奨されます.

N210068065AAスプリングは単純な機械圧縮と復元プロセスを通して動作する.

スプリングは,指定された位置でノズルホルダーメカニズムの内側に設置される.

機械の動作中に,ホルダーが動くと,スプリングが圧縮されます.

スプリングは圧縮された状態で機械エネルギーを貯蔵する.

外力が減ると 元の形に戻ります

放出された пружина力は,ノズルホルダーメカニズムが通常の機械的位置に戻るのを助けます.

このプロセスは部品のピックアップと配置サイクルの間に連続的に繰り返されます.

交換用ノジルのホルダースプリングを選択する際には,正しい識別が不可欠です.

最も安全な方法は,インストールされた部品や機器のスペアパーツのドキュメントが,N210068065AA.

設備の正確なモデル,例えば:

• CM402
• CM602
• NPMシリーズ

機械のモデルだけでは常に十分ではない場合もあるが,異なるヘッド構成が設置できる.

配置ヘッドの仕様は,同じマシンファミリー内で複数のホルダー組が使用されている場合重要です.

元の部品番号が確認できない場合は,次の明瞭な写真を提供してください.

• 既存のスプリング
• ノズルホルダー
• 配属責任者
• 設置位置
• 機械の識別情報

重要なスプリング測定には,次のことが含まれる.

2つのスプリングは,異なる機械的特性を持つ間,ほぼ同一に見えます.外見のみに基づいて選択すると,不正な設置または不適切なホルダー移動を引き起こす可能性があります.

定期的な検査は,生産の安定性に影響する前に 春に関連した問題を特定するのに役立ちます.

メンテナンスの頻度は,機械の稼働時間,生産環境,部品種類,および内部メンテナンスの手順に応じて決定されるべきです.

設置はSMT機械の保守に精通している職員によって行うべきである.

設置前:

• メンテナンス手順に従って機械を停止します.
• 清潔 な 道具 と 清潔 な 作業 場 を 準備 し て ください.
• 交換部品番号を確認します
• 元のスプリング位置を記録する

設置中に:

• スプリングを過剰に張らないでください.
• 横に曲がるのを避ける.
• 部品をきれいにします.
• 両方のスプリング端が正常に座っていることを確認してください.
• ホルダーメカニズムを押さないでください.

設置後:

• 保持者の自由移動を確認する
• 位置付けヘッドを正常に再組み立てます
• 維持手順に従ってマシンを初期化します
• 試験部品のピックアップと配置
• 修理された頭部を観察して 生産を再開する

小型の精密コンポーネントは,保管や輸送中の変形が設置に影響を与えるため,適切な取り扱いが必要です.

典型的な検査と梱包の考慮事項には,以下が含まれます.

• 輸送前に視力検査
• 部品番号の確認
• 表面状態の検査
• 粉砕防止
• 小さい部品は別々に包装する.
• パーツの識別が明確だ
• 国際輸送に適した外装箱.

複数のSMTスペアパーツを購入する顧客では,スプリングは他のヘッドメンテナンスのコンポーネントと統合された出荷に含まれます.

N210068065AAは,ドースホルダーメカニズムの内部に機械的な回復力を供給します.それは繰り返しピックアップと配置運動中に圧縮後に回復するのを助けます.互換性のある配置ヘッドの安定した機械操作をサポートする.

すべての機械の配置が必ずしも同じスプリングを使用しているわけではありません. 正確な互換性を確保するために,オーダーする前に,インストールされた部品番号,配置ヘッドのモデル,およびホルダー組成を確認してください.

疲労または損傷したスプリングは,異常なホルダー戻り運動に貢献することができますが,ピックアップの問題も,ノズル,真空システム,バルブ,シャフト,汚染,センサー,機械的な磨き.

機械のモデル,配置ヘッドのタイプ,詳細なスプリング寸法,スプリングとホルダー組成の両方の明確な写真を提供します.この情報は部品の検証をより正確にします.

ええ.それは,合同引上げと統合出荷のために,ノズルホルダー,シャフト,フィルター,バルブ,ノズル,スプリング,および他の配置ヘッド保守部品を付加することができます.
