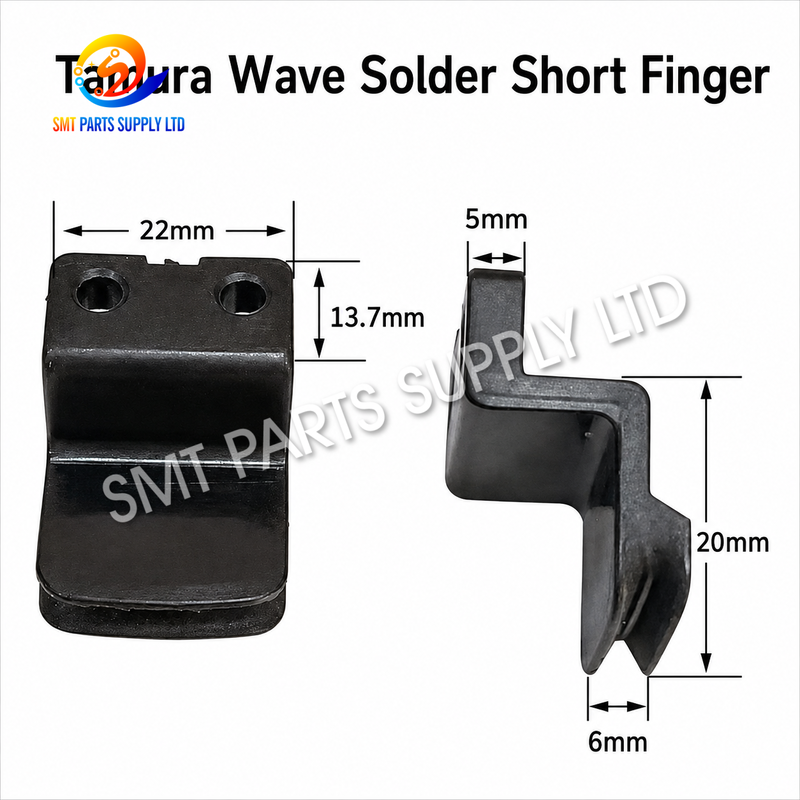

タムラ製ウェーブソルダリングマシン用ショートレジンフィンガー

このTAMURA ショートレジンウェーブソルダ PCB コンベヤフィンガーは、互換性のあるタムラ製ウェーブソルダリングマシンのコンベヤシステムで使用される機械的交換部品です。PCB 搬送チェーンまたはコンベヤレールに沿って取り付けられ、このショートタイプのレジンフィンガーはプリント基板の端に接触し、ウェーブソルダリングプロセス全体で安定した基板位置決めを維持するのに役立ちます。

PCB コンベヤの安定性は、フラックス塗布、予熱、はんだウェーブ接触、冷却、およびアンロード中に重要です。複数のコンベヤフィンガーが連携して PCB を保持およびガイドし、基板の下面がソルダリングプロセスでアクセス可能であることを可能にします。

このショートレジンフィンガーは、損傷、摩耗、ひび割れ、変形、汚染、または欠落したコンベヤフィンガーの交換に特に適しています。すべてのコンベヤフィンガーを一定の位置に維持することは、基板の揺れ、不均一なサポート、搬送抵抗、および偶発的な PCB の動きを減らすのに役立ちます。

タムラ製ウェーブソルダ装置を使用するエレクトロニクス工場にとって、この部品はコンベヤの修理および予防保守のための実用的な保守用スペアパーツです。

主な製品情報

原因 – ショートレジンフィンガーの交換が必要な理由

ウェーブソルダコンベヤは、毎日の PCB 生産中に繰り返し動作します。

各コンベヤフィンガーは、マシンを通過する回路基板の端に直接接触します。動作中、フィンガーは熱、フラックス残留物、振動、繰り返しの機械的負荷、および生産中の汚染にもさらされます。

これらの条件は、フィンガーの表面と機械的状態に徐々に影響を与えます。

一般的な摩耗の原因

1 つの摩耗したフィンガーだけでは、直ちに生産を停止させることはありません。

しかし、複数のフィンガーの高さや接触位置が異なると、基板がソルダリングマシンを通過する際に不安定になる可能性があります。

したがって、コンベヤの問題が生産の中断につながる前に、定期的な検査が推奨されます。

解決策 – 安定した PCB コンベヤサポートの復元

損傷した部品を正しいTAMURA ショートレジンコンベヤフィンガーに交換することは、PCB 搬送システムの機械的状態を復元するのに役立ちます。

フィンガーは制御された PCB 端の接触点を提供し、隣接するフィンガーと連携して基板の安定性を維持します。

交換の利点

• 安定した PCB 搬送の維持に役立ちます。
• 一貫した PCB 端の位置決めをサポートします。
• 摩耗したコンベヤフィンガーによる動きを低減します。
• 基板の不均一なサポートを防ぐのに役立ちます。
• ソルダリングゾーンをスムーズに通過するのをサポートします。
• 定期的なウェーブソルダ保守に適しています。
• 損傷した個々のフィンガーを交換できます。
• コンベヤ関連の生産停止時間を短縮するのに役立ちます。

連続ウェーブソルダラインを稼働させている工場では、交換用フィンガーをスペア在庫に保管しておくことで、保守をより迅速かつ予測可能にすることができます。

仕様

用途

このTAMURA ショートレジンフィンガーは、互換性のあるタムラ製ウェーブソルダコンベヤアセンブリでの PCB 搬送を目的としています。

ウェーブソルダリングは、スルーホール部品のアセンブリや混合技術 PCB で広く使用されており、基板は複数の制御されたプロセスセクションを連続して移動する必要があります。

典型的な用途

典型的な業界

• 自動車エレクトロニクス。
• 産業用制御エレクトロニクス。
• 民生用エレクトロニクス。
• 電源製造。
• 通信機器。
• 家電エレクトロニクス。
• LED および照明製品。
• EMS 受託製造。
• 電子機器アセンブリ。

フィンガーは、ウェーブソルダリングマシンの外観だけでなく、実際のコンベヤ構成に従って選択する必要があります。

仕組み

コンベヤシステムは、制御された速度と位置で PCB をウェーブソルダリングマシンに搬送します。

このショートレジンコンベヤフィンガーは、PCB の端に沿った物理的なサポートポイントの 1 つとして機能します。

1. PCB ロード

回路基板は、上流の装置またはマシンのロードセクションからウェーブソルダコンベヤに入ります。

コンベヤに取り付けられたレジンフィンガーが PCB の端に接触し、サポートします。

2. PCB 位置決め

複数のコンベヤフィンガーが連携して、一貫した基板位置を維持します。

正しいフィンガーの配置は、不要な PCB の動きを減らすのに役立ちます。

3. フラックス塗布

PCB はフラックスセクションを通過します。

フィンガーは端をサポートしながら、PCB の下面をプロセスで利用できるようにします。

4. 予熱

コンベヤは PCB を予熱ゾーンに搬送します。

一貫した基板サポートは、この熱セクションをスムーズに通過するのに役立ちます。

5. ウェーブソルダリング

PCB ははんだウェーブの上を通過します。

基板が過度の揺れや予期しない移動なしにソルダリングゾーンを通過する必要があるため、安定したコンベヤ位置決めは重要です。

6. 冷却とアンロード

ソルダリング後、基板は冷却を通過し、アンロードセクションに向かいます。

コンベヤフィンガーは、基板がマシンを離れるまでサポートを続けます。

ショートフィンガー設計が重要な理由

ウェーブソルダリングマシンは、レールとチェーンの構成に応じて、さまざまなコンベヤフィンガー形状を使用できます。

したがって、ショートレジンフィンガーは、長いコンベヤフィンガーと交換可能であると仮定するのではなく、特定の構造タイプとして扱われるべきです。

異なるフィンガー設計は、以下のような点で異なる場合があります。

• 全体の長さ。
• PCB 接触位置。
• 取り付け構造。
• フィンガープロファイル。
• 取り付け方向。
• コンベヤチェーン接続。
• 基板端のグリップ形状。

このため、注文前に既存のコンベヤフィンガーを交換品と比較する必要があります。

正しい構造タイプを使用することは、適切なコンベヤクリアランスと PCB サポートを維持するのに役立ちます。

摩耗したコンベヤフィンガーによって引き起こされる問題

レジンフィンガーは小さな機械部品ですが、その状態は PCB 搬送に直接影響を与える可能性があります。

典型的な警告サイン

• コンベヤを移動中に PCB が揺れる。
• 基板の端が均等にサポートされていない。
• 搬送中に PCB の位置が変わる。
• 1 つのフィンガーが隣接するフィンガーと異なる位置にある。
• レジン本体にひび割れが見られる。
• フィンガー表面がひどく汚染されている。
• コンベヤから異常な機械音が発生する。
• ロードまたはアンロード中に PCB が引っかかる。
• フィンガーの取り付けが緩んでいる。
• 基板の高さが一貫しない。

これらの症状が発生した場合は、フィンガーだけでなく、コンベヤチェーン、レールアライメント、および隣接する部品も点検する必要があります。

レジンフィンガー保守の利点

レジンフィンガーは、ウェーブソルダコンベヤ内に交換可能な PCB 接触部品を提供します。

これにより、技術者は完全な搬送メカニズムを変更するのではなく、個々の摩耗した部品を交換できます。

保守機能

実際のサービス寿命は、機械の稼働時間、温度、フラックス条件、PCB の特性、清掃頻度、およびコンベヤの配置によって異なります。

正しい TAMURA ショートレジンフィンガーの選び方

ステップ 1 – TAMURA の用途を確認する

コンベヤフィンガーがTamura ウェーブソルダリングマシンを使用していることを確認してください。

ステップ 2 – ショートタイプを確認する

既存の部品が同じショートフィンガー構成を使用していることを確認してください。

長いフィンガーや形状の異なるフィンガーをショートバージョンに自動的に交換しないでください。

ステップ 3 – レジン素材を確認する

必要な交換品が

レジンコンベヤフィンガー

であることを確認してください。ウェーブソルダ装置は、コンベヤ設計に応じて、チタンやその他のフィンガー素材を使用する場合がありますので、注文前に素材と構造タイプを確認してください。

ステップ 4 – 物理構造を比較する

既存のフィンガーを以下について確認してください。

• 全体の形状。
• フィンガーの長さ。
• 取り付けプロファイル。
• PCB 接触位置。
• 取り付け方向。
• コンベヤチェーンへの接続。

ステップ 5 – 確認のために写真を提供する

部品番号がない場合は、以下の写真を提供してください。

• 既存のフィンガー全体。
• 正面図。
• 側面図。
• 取り付け部。
• コンベヤに取り付けられたフィンガー。
• 隣接するコンベヤ部品。

物理的なサンプルまたは寸法図も、正確な特定が必要な場合に役立ちます。

取り付けの推奨事項

コンベヤフィンガーを交換する前に、装置の保守手順に従って機械を停止してください。

保守作業を行う前に、コンベヤおよび加熱されたプロセスセクションが安全な状態であることを確認してください。

点検チェックリスト

交換後、新しいショートレジンフィンガーを隣接するフィンガーと比較してください。

新しい部品は、無関係な機械部品に接触せずに自由に動作する必要があります。

機械を通常の生産に戻す前に、PCB 搬送をテストしてください。

予防保守の推奨事項

定期的な保守は、基板搬送に影響を与える前にコンベヤフィンガーの劣化を特定するのに役立ちます。

推奨される実践には以下が含まれます。

• フィンガーのひび割れや過度の摩耗を点検する。
• 蓄積したフラックス残留物を清掃する。
• 隣接するフィンガーの位置を比較する。
• コンベヤチェーンの動きを点検する。
• レールの正しい配置を確認する。
• 取り付けポイントの緩みを確認する。
• 生産中の PCB の動きを観察する。
• 損傷したフィンガーは速やかに交換する。

1 つのフィンガーが長時間の使用により故障した場合は、隣接するフィンガーも同時に点検してください。それらも同様の稼働条件を経験している可能性があります。

ショートレジンフィンガー対その他のコンベヤフィンガー

すべてのウェーブソルダコンベヤフィンガーが交換可能であるわけではありません。

素材だけでは互換性を特定するには不十分です。

このフィンガープロファイル、取り付け構造、PCB 接触形状、およびコンベヤ構成は、購入前にすべて確認する必要があります。

ショートレジンフィンガーをスペア在庫に保管する理由

ウェーブソルダコンベヤには複数のフィンガーが含まれており、個々の部品は生産中または保守中に損傷する可能性があります。

適切なスペアフィンガーを用意しておくことは、いくつかの利点をもたらします。

• 損傷が発生した場合の迅速な交換。
• 緊急調達の削減。
• 容易な予防保守。
• 機械停止時間の延長リスクの低減。
• 予定されたシャットダウン中の便利な保守。
• 大量の PCB 生産へのより良い準備。

複数のウェーブソルダラインを稼働させている工場では、異なるフィンガータイプを個別にラベリングすることで、誤った取り付けを防ぐのに役立ちます。

よくある質問

1. TAMURA ショートレジンフィンガーは何に使用されますか？

互換性のあるタムラ製ウェーブソルダリングマシンのコンベヤシステムで使用され、基板がフラックス塗布、予熱、ウェーブソルダリング、冷却、およびアンロードプロセスを通過する際に、PCB の端をサポートおよびガイドします。

2. このフィンガーはレジン製ですか？

はい。この製品はショートレジンコンベヤフィンガーとして指定されています。ウェーブソルダシステムは、チタンやその他のフィンガー素材を使用する場合もありますので、注文前に素材と構造タイプを確認してください。

3. ショートレジンフィンガーは、任意のタムラ製コンベヤフィンガーと交換できますか？

いいえ。タムラのコンベヤ構成によって、異なるフィンガー形状や取り付け構造が使用される場合があります。ショートレジンタイプは、既存の部品、コンベヤアセンブリ、写真、サンプル、または寸法情報と一致させる必要があります。

4. コンベヤフィンガーはいつ交換する必要がありますか？

フィンガーがひび割れ、変形、摩耗、緩み、ひどく汚染されている、または PCB の端を一貫してサポートできない場合は、フィンガーを交換してください。同時に、隣接するフィンガーやコンベヤ部品も点検してください。

5. 見積もりにはどのような情報が必要ですか？

注文前に正しい交換品を確認するために、タムラ製マシンの情報、ショートレジンフィンガーの要件、数量、既存のフィンガーの写真、および利用可能な場合は寸法またはサンプル情報を提供してください。

お問い合わせ

TAMURA ウェーブソルダリングマシン用のショートレジンコンベヤフィンガーが必要ですか？

製品確認と見積もりのために、マシンの情報、必要な数量、フィンガーの写真、および利用可能な場合は寸法をお送りください。

当社は、エレクトロニクス工場、EMS メーカー、保守チーム、および装置改修プロジェクト向けのウェーブソルダコンベヤスペアパーツを供給しています。

異なるレジンおよびコンベヤフィンガータイプを 1 つの購入問い合わせにまとめることができます。

価格、入手可能性、数量オプション、および配送情報については、今すぐお問い合わせください。
