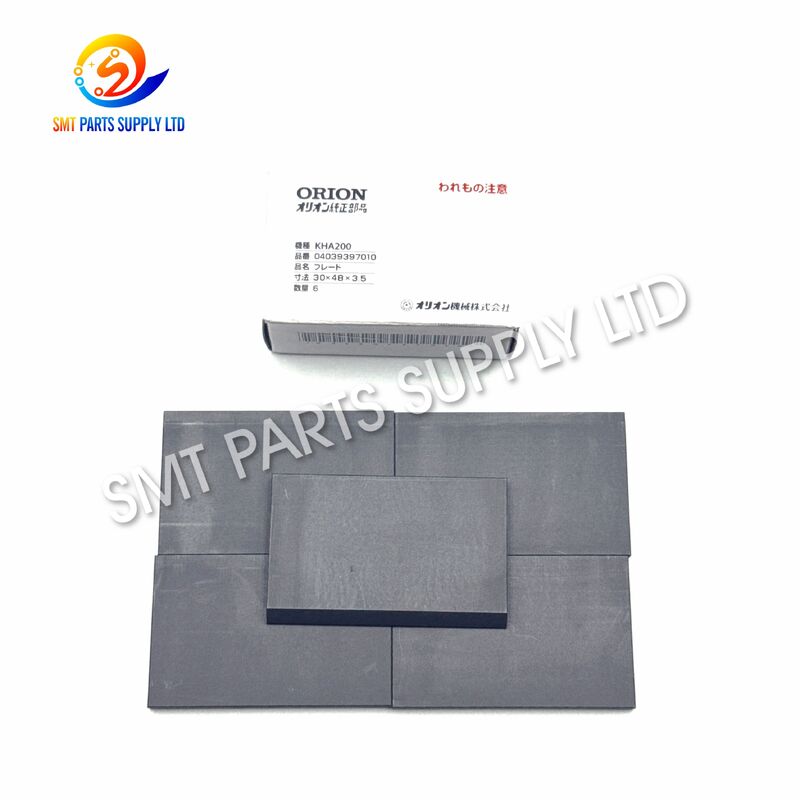

パナソニック N4520403-147 KHA200 NPM真空ポンプ用カーボンバーン

についてパナソニック N4520403-147 KHA200 NPM真空ポンプ用カーボンバーン対応するNPMSMT配置装置のために開発された内部真空ポンプのメンテナンス部品です.炭素スプレーンは回転真空ポンプの内部で動作します.ローターとポンプ室内を継続的に滑り,分離された空気空間を作り,真空生成に必要な圧力差を維持する.

機械の生産中にシートシートシートシートシートシートシートシートシートシートシートシートシートシートシートシートシートシートシートシートシート損傷したスライディング表面は,真空効率を低下させ,機械の全体的な信頼性に影響を与える.

正確な仕様で磨かれた炭水化物シートを置き換えると 安定したポンプ動作を回復し 真空一貫性を改善します電子機器の製造環境での予防保守プログラムを支援するこの製品は,信頼性の高いKHA200真空ポンプ交換コンポーネントを必要とするSMT工場,設備サービス会社,保守部門,スペアパーツ販売業者向けに適しています.

主要な製品情報

原因

掃除 ポンプ の 炭素 管 は なぜ 交換 さ れる べき です か

ローター式真空ポンプ内の作業および磨損部品として設計されています. 動作中に,ポンプのローターは高速で回転し,炭素のベンはポンプ内部表面に繰り返し滑り.

時間が経つにつれて 様々な状態が 性能を低下させる可能性があります

継続的な使用時での着用

SMT機械はしばしば長時間生産シフトで動作する.連続的な真空ポンプ操作は,シールドの大きさと密封効率を徐々に減少させる.

炭素塵の蓄積

通常 の 滑板 の 磨き は 微細 な 炭素 粒子 を 生み出す.保守 が 遅い なら,過剰 な 塵 が ポンプ の 中 に 蓄積 し,内部 の 円滑 な 動き に 影響 する こと が あり ます.

汚染 さ れ た 空気

掃除 システム に 入る 塵,油霧,流体 残留物,水分,その他の 汚染物質 は,バネ と ポンプ 室 の 磨き を 加速 させ ます.

高温の動作

ポンプの異常な高温は機械的ストレスを増加させ,内部炭素部品の使用寿命を短縮する可能性があります.

損傷したベアリングまたはローター

磨かれたベアリング,損傷したローター,または過剰な内部クリアランスは,平らなベア動きと異常な磨きを引き起こす可能性があります.

誤った 交換 部品

厚さ,長さ,幅,材料が 間違っ た 炭素 の 刃 を 使用 する なら,密封 が 良くない,摩擦 が 過剰 な,異常 な 騒音,あるいは ポンプ の 損傷 が 起こり ます.

カーボン バネ の 磨き の 一般 的 な 徴候

フィルター,チューブ,シール,ベアリング,バルブ,センサー,また,故障解決中に他の真空システム構成要素もチェックする必要があります..

解決策

正確な仕様で使用済み KHA200 炭素パネルを交換する

検査で炭素シートが過剰に磨かれていることが確認された場合,交換はポンプ室の正常な密封を回復し,真空生成を改善するのに役立ちます.

についてN4520403-147 KHA200 炭水化物, 購入者と技術者は,設置前にポンプのモデルと物理的な寸法を確認する必要があります.

推奨されるメンテナンスの手順には,次のものが含まれます.

1. バキュームポンプの識別を確認します
2. 部品番号 N4520403-147 を確認します
3. 既存の炭素パネルを測定する.
4. 完全なシートを検査してください.
5. 蓄積した炭素塵を浄化します
6. ローターと室の表面を検査する
7. ローヤリングとシールをチェック
8. 破損 し たり 過剰 に 磨か れ たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり し たり する.
9. ポンプを正常に再組成する.
10. 生産前に真空性能を試験する.

防護整備計画の一環として炭素シートを交換することで,予期せぬポンプ故障を回避し,SMT生産中断を減らすことができます.

仕様

テクニカル仕様

注記:掃除ポンプの配置は,機器のバージョンと保守履歴によって異なります.注文する前に,インストールされたポンプモデル,古いバネの寸法,部品番号を確認してください.

製品機能

炭素スプレーは真空ポンプ内の圧力差を維持する上で重要な役割を果たします.

主な機能は以下のとおりである.

• 内部ポンプ室を分割する
• 制御された滑り接触を維持する
• 部屋のボリュームを変化させる
• 空気吸入と圧縮を支える
• 内部の真空密封を維持する.
• 安定したポンプ移動をサポートする.
• 交換可能な着用面を提供

炭板は小さな部品であるが,誤った板の寸法や過度の磨きは,ポンプの全体的な効率を大幅に低下させる.

適用する

についてN4520403-147 KHA200 カーボンバーン主に NPM SMT 配置装置に設置された互換性のある真空ポンプシステムの保守に使用されます.

典型的な応用分野

SMT ピック・アンド・プレイス 生産

安定した真空性能が信頼性の高い機械操作に必要な電子機器製造環境に適しています.

予防的なメンテナンス

メンテナンスの部門は,定期的な真空ポンプのメンテナンスのための日常的な交換部品として炭素パンを保管することができます.

掃除ポンプの修理

磨かれた,割れた,短縮された,または破損した炭素フランを備えた互換性のあるポンプを再構築する技術者にとって適しています.

SMT機器サービス事業者

電子機器製造の顧客のために 配列機を整備するサービスプロバイダにとって 便利です

SMTスペアパーツの流通

EMS工場,PCB組立工場,機械修理会社に真空ポンプ部品を供給するディストリビューターに適しています.

典型的な産業

働き方

炭素バンの作業原理

炭素スプレーは回転式真空ポンプの内部で動作します

ポンプローターが回転するにつれて,ベネルはローター内のスロット内側に移動する.ベネルの外側の縁は,内部ポンプ室と制御された接触を維持する.

旋回シフトシステムは,内部体積が変化する個々の空間を作り出します.

ステージ1:空気吸入

1つの室の体積が増加するにつれて,内部圧力が低下し,空気はポンプに吸い込まれます.

2 段階: 密封室

炭素のスプレーは隣接する部屋を隔て,吸入と放出エリア間の圧力差を維持するのに役立ちます.

3 段階:圧縮

ローターが回転し続けると,部屋の体積が減り,閉じ込められた空気は圧縮されます.

第4段階:排気

圧縮空気の出口は 放出エリアを通ります

このサイクルはポンプの動作中に連続して繰り返されます.

炭素 グラファイト が 適切 な 理由

炭素とグラフィット材料は,滑りやすい特性があるため,真空ポンプのパンのために広く使用されています.

主要な利点は以下の通りです.

メンテナンスの推奨事項

定期的な真空ポンプの検査は,生産性能が深刻に影響される前に,バネの磨きを特定するのに役立ちます.

バキューム性能を確認する

パンプが想定された時間内に必要な稼働真空に達するかどうかを監視する.

パンプノイズをチェック

音の変化は,シートシートの不均等な磨き,ベアリングの問題,または内部ポンプの損傷を示す可能性があります.

炭素 塵 を 検査 する

過剰な炭素粉塵は,パネルが検査または交換を必要とすることを示します.

すべて を 検査 し て ください

損傷したバネを1つだけ検査しないでください.すべてのバネは通常,同様の条件下で動作し,一緒に評価されるべきです.

ローターのスロットを検査する

カーボン・ブレーン は,ローター スロット の 中 で 自由 に 移動 し なけれ ば なり ませ ん.汚染 や 破損 は,ブレーン の 移動 を 制限 し て い ます.

部屋を検査する

深い傷痕や 室内での過度の磨きは,新しいペニンが設置された後でさえ ポンプの性能を低下させる可能性があります.

選択 する 方法

適切な 炭素 バンを 選べる よう に

異なる真空ポンプからの炭素パンは,非常に似ています.したがって,選択は,外観のみではなく,技術的な識別に基づきます.

1部品番号を確認

この製品に対する必要な参照は:

N4520403-147

2バキュームポンプを確認

設置されたポンプがKHA200または互換性のあるKHA200 (A) 構成に対応しているか確認する.

3既存のバネを測定する

基準寸法は,約:

48 × 30 × 3.5 mm

4. 機械アプリケーションをチェック

ポンプが意図された NPM SMT 装置の配置に設置されていることを確認します.

5. 既存の部分を比較

チェック:

• 長さ
• 幅
• 厚さ
• エッジ形
• 表面プロフィール
• ローターのスロット寸法
• バネの量

6確認のために写真を提供してください.

互換性が不確実である場合は,以下の写真を送信してください.

• ポンプ名札
• 既存の炭素パネル
• バン測定
• 機械のモデルラベル

これは,間違ったスペアパーツの選択のリスクを軽減します.

選択チェックリスト

SMT メンテナンス チーム の 利点

適切な炭水化物 板 を 選べば 幾つ か の 実用 的 な 利点 が あり ます.

• 掃除ポンプの効率を回復する
• 安定した機械真空性能をサポートする.
• 予想外の生産中断を減らす
• 予防的なメンテナンスを計画しやすくします
• 掃除ポンプの使用寿命を延長します
• 一般的な磨き部品を迅速に交換できます
• メンテナンスのスペアパーツの在庫を簡素化します
• 生産の緊急時に迅速な修理をサポートします

購入者情報

購入者は,より迅速なオートメントと互換性確認のために,次のものを提供する必要があります.

完全な情報を提供することで コミュニケーション時間が短縮され 報價の正確性が向上します

よくある質問

Q1. N4520403-147 は何のために使用されますか?

N4520403-147は,NPM SMT機器のための互換性のあるKHA200真空ポンプ内に使用される炭素シートである.これは,連続ポンプ動作中に室密封と真空生成をサポートする.

Q2. この製品はモーターカーボンブラシですか?

N4520403-147 は,真空ポンプ 炭素スプレー電気モーターのブラシではなく,メカニカルな室密封と真空生成を目的としています.

Q3. 注文する前にどの寸法を確認すべきですか?

一般的に参照される寸法は,約48 × 30 × 3.5 mm購入者は,注文を確認する前に,既存のバネの寸法とポンプモデルを比較してください.

Q4. 炭水化物 フレンド は いつ 置き換える べき です か

技術者が著しい磨き,裂け目,真空の減少,過度の炭素塵,異常なポンプ騒音,短縮されたシワ長,または不安定なポンプ性能を観察した場合,交換を検討すべきである.

Q5. 類似した炭素パネルは互換的に使用できますか?

自動ではありません. 類似した外見のシートには,異なる寸法,材料グレード,ローターの互換性,またはポンプの用途があります.常に部品番号,ポンプモデル,寸法,交換前の既存のサンプル.

3 部 連絡 する

連絡 ください

必要なことN4520403-147 KHA200 炭水化物NPM真空ポンプの メンテナンスのプロジェクト?

送ってくれ部品番号,真空ポンプモデル,機械モデル,必要な数量,既存の部品の写真素早い仕様確認のために

SMT工場,EMSメーカー,機械整備会社,修理センター,スペアパーツの販売業者に 生産ラインのメンテナンスのための部品を供給しています

不確実な用途については,明瞭な写真を真空ポンプの名札と既存の炭素シート尺寸これは出荷前に互換性を確認し 間違った部品を注文するリスクを減らすのに役立ちます

現在の価格,在庫状況,配送時間,梱包情報,量要求,技術確認については,当社に連絡してください.
