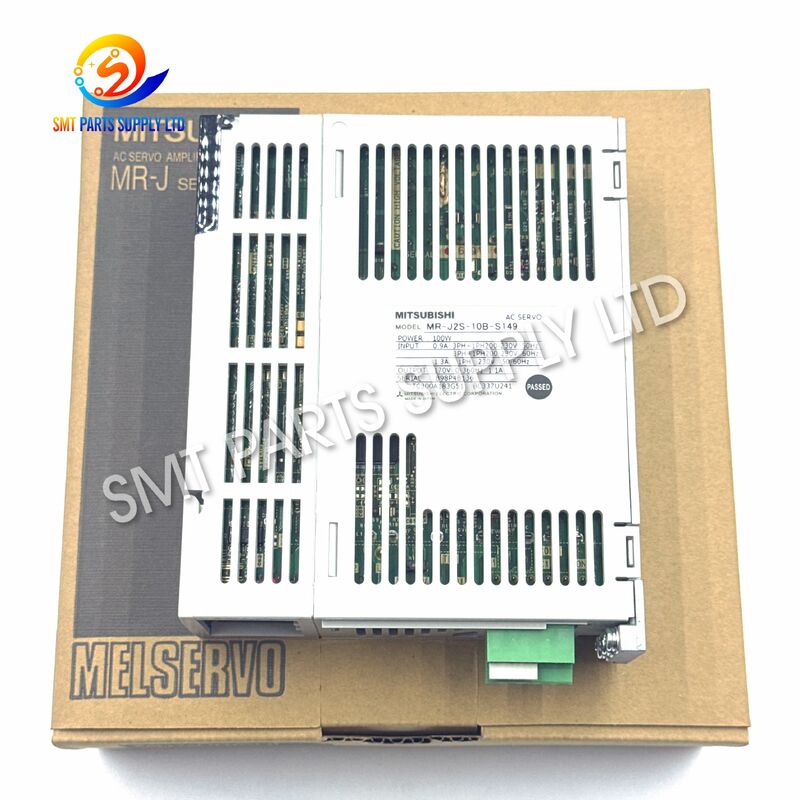

三菱 MR-J2S-10B-S149 日立GXHマウンタ用100Wサーボアンプ

三菱 MR-J2S-10B-S149 日立GXHマウンタ用100Wサーボアンプ

の三菱 MR-J2S-10B-S149 サーボアンプで使用される特殊な AC サーボ ドライブです。日立 GXH ピックアンドプレイス Mac

ハインおよびトレイマウンターの用途。三菱のMELSERVO-J2-Super MR-J2S-Bシリーズに属し、正確な位置決めと再現性のある応答でサーボモータの動きを制御するように設計されています。

標準の MR-J2S-10B プラットフォームは、100Wクラスサーボアンプ、一方、完全なMR-J2S-10B-S149番号は、機器に必要な特定のバージョンを識別します。 MR-J2S-B シリーズは、機械のサーボ システム コントローラと通信します。SSCNETシリアルバス通信、コントローラとアンプの間で位置決めおよびモーション制御情報を送信します。

日立 GXH 機器のメンテナンスでは、完全な型番の一致が特に重要です。交換品を調達する場合は、MR-J2S-10B の基本番号だけで選択するのではなく、S149 サフィックスを保持する必要があります。

原因

サーボアンプは SMT 生産中に連続的に動作し、高周波の機械の動きを制御する役割を果たします。長時間の稼働時間、電気的老朽化、異常なモーター負荷、不安定な電力、ケーブルの問題、または内部電子機器の劣化により、最終的にはサーボ関連の障害が発生する可能性があります。

検査または交換が必要となる一般的な症状は次のとおりです。

サーボアラームは、自動的にアンプ自体の故障を意味するものではありません。ユニットを交換する前に、モータの状態、エンコーダケーブル、SSCNET ケーブル、機械負荷、電源、および機械パラメータも検査する必要があります。

解決

純正の日立GXHサーボアンプの故障が確認された場合は、同じものを使用してください。MR-J2S-10B-S149このモデルは、マシンの元のモーション制御システムを再設計することなく、実用的な代替アプローチを提供します。

古い SMT 生産ラインの場合、製造中止または入手困難なドライブによって引き起こされるマシンのダウンタイムが、物理的な交換手順よりも大幅に長くなる可能性があるため、重要なサーボ アンプを在庫しておくことが特に役立ちます。

仕様

三菱のMR-J2S-Bマニュアルには、このシリーズがSSCNET互換であることが記載されています。 MR-J2S-10B ～ MR-J2S-70B については、三菱は設置に応じて三相 200 ～ 230VAC またはサポートされる単相 230VAC 構成を指定します。既存の電源配置を変更するのではなく、常に元の機械の配線とアンプの銘板に従ってください。

モデルの識別

MR-J2S-10B-S149 用の Hitachi GXH アプリケーションは、現在の SMT スペアパーツ リストにも記載されており、特に GXH トレイ マウンタ用のサーボ アンプとして説明されています。

応用

のMR-J2S-10B-S149主に、サーボ制御機構の交換やメンテナンスに適しています。日立 GXH SMT ピックアンドプレース機。

典型的なアプリケーションには次のようなものがあります。

動作エラーがコンポーネントの取り扱い、位置決め精度、サイクルの安定性、および装置全体の可用性に影響を与える可能性があるため、SMT 装置では正確なサーボ制御が非常に重要です。

仕組み

MR-J2S-10B-S149はマシンコントローラとサーボモータの間で動作します。

1. モーションコマンド

日立のマシンコントローラは、生産プログラムに従って必要な動作情報を生成します。

2.SSCNET通信

MR-J2S-Bシリーズは、SSCNETシリアルバスを介して制御情報を受信します。三菱はこのアーキテクチャを、サーボアンプがサーボシステムコントローラから位置データを取得できるようにすると説明しています。

3. サーボアンプ

アンプは制御コマンドをサーボ モーターの動作に必要な電気出力に変換します。

4. モーターの動き

電力は U、V、W モーター端子を通じて供給され、制御されたサーボ軸の動きが生成されます。

5. フィードバック制御

モーターのフィードバックにより、システムは実際の動きを監視し、制御された位置を維持できます。

6. 保護の監視

サーボシステムは異常な動作状態を監視し、障害が検出された場合には動作を停止して機器を保護します。

この閉ループ プロセスにより、SMT マシンは自動 PCB アセンブリに必要な応答性と位置決めの安定性を備えた反復動作を実行できるようになります。

選び方

正しいサーボアンプを選択するには、単に三菱ブランドまたは MR-J2S シリーズを適合させるだけでは不十分です。

重要な選択に関する注意事項

するない自動的に置き換えられますMR-J2S-10B-S149標準付きMR-J2S-10B単純に塩基数が似ているからです。

のS149 接尾辞は特別なバージョンを識別しますしたがって、可能な限り完全な番号が一致する必要があります。マシンのパラメータ、OEM 構成、ファームウェア、またはアプリケーション固有の要件は異なる場合があります。

最高の確認精度を得るには、以下を提供します。

MR-J2S-10B-S149 ラベル写真 + 日立 GXH 機械モデル + サーボモータモデル + アラームコード。

よくある質問

Q1: MR-J2S-10B-S149はどのような機械に使用されますか?

MR-J2S-10B-S149は三菱サーボアンプとして使用されています。Hitachi GXH SMT ピックアンドプレースおよびトレイマウンタ装置、サーボ軸の動作と位置制御をサポートします。

Q2: MR-J2S-10B-S149 の電力クラスは何ですか?

ベースアンプMR-J2S-10Bは三菱製です。100Wサーボアンプクラス。 S149 接尾辞は、特定の機器アプリケーションに使用される特別なバージョンを識別します。

Q3: MR-J2S-10B は MR-J2S-10B-S149 を直接置き換えることができますか?

直接の交換は想定すべきではありません。どちらも MR-J2S-10B 基本モデルを共有していますが、S149 接尾辞は OEM 固有の構成を表す場合があります。完全オリジナルモデルとのマッチングを推奨します。

Q4：SSCNETサーボアンプですか？

はい。のMR-J2S-BシリーズはSSCNET対応三菱のシリアルサーボネットワークを介してサーボシステムコントローラと通信します。

Q5: 見積もりにはどのような情報を送信すればよいですか?

を提供してくださいMR-J2S-10B-S149 モデル、必要な数量、製品の状態、Hitachi GXH マシン情報、および元のアンプのラベルの鮮明な写真が望ましい。これにより、適合性の確認やお見積りがより迅速に行えます。

お問い合わせ

を探しています三菱 MR-J2S-10B-S149 日立 GXH 用サーボアンプ?

あなたのものを私たちに送ってください部品番号、数量、元のラベルの写真、および機械モデル。当社は、正しいバージョンの確認、在庫状況の確認、SMT メンテナンスまたはスペアパーツの要件に対する競合見積もりの​​提供をお手伝いします。
