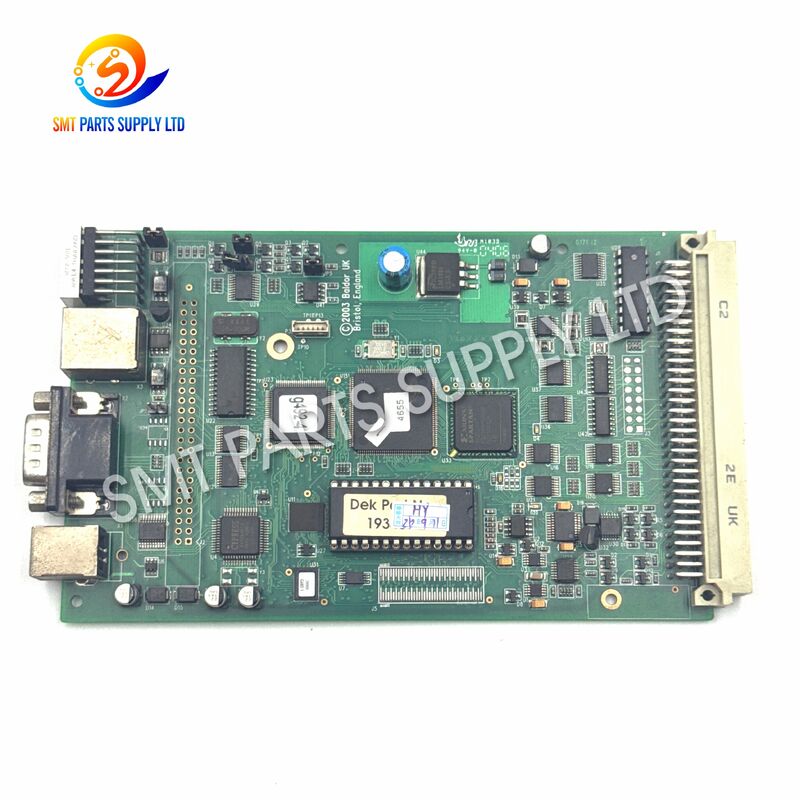

Baldor EB0462A01 REV G 193409 NextMove ES コントローラー DEK プリンター用

Baldor EB0462A01 REV G 193409 DEKプリンター用 NextMove ES コントローラー

Baldor EB0462A01 REV G、DEK部品番号 193409 は、互換性のある DEK stencil プリンター制御システム用に設計された NextMove ES マルチ軸モーションコントローラーボードです。このコントローラーは、サーボ軸とステッピング軸の協調モーション管理を提供し、プリンター制御システムが正確な位置決め、同期移動、および自動化された機械シーケンスを実行できるようにします。

基盤となる NextMove ES NES002-501 アーキテクチャは、2 つのサーボ軸と 4 つのステッピング軸を含む 6 つのモーション軸をサポートします。また、構成、診断、および機械制御環境との通信のための USB およびシリアル通信機能も提供します。

DEK 機器では、部品番号 193409 は NextMove ES コントローラー PCB として識別されます。このコントローラー アーキテクチャを使用する DEK 印刷機器の修理または復旧に特に役立ちます。

交換用途の場合、お客様は設置前に DEK 部品番号、Baldor ボード識別、ハードウェア リビジョン、コネクタ、および既存のシステム構成を確認する必要があります。

原因

DEK stencil プリンターは、印刷プロセス中に機械アセンブリを正確に位置決めするために、協調モーション制御に依存しています。モーション コントローラーに障害が発生すると、いくつかの機械の問題が発生する可能性があります。

電子コントローラー ボードは産業機器内で連続して動作し、動作温度、振動、電気的干渉、コネクタの酸化、またはコンポーネントの経年劣化による長期的なストレスを受ける可能性があります。

コントローラーを交換する前に、技術者は機械の電源、インターフェイス ボード、ケーブル、コネクタ、サーボ ドライブ、ステッピング ドライブ、モーター、エンコーダー、センサー、およびソフトウェア構成も検査する必要があります。

解決策

欠陥のある DEK 193409 コントローラーを適切な NextMove ES ボードに交換することで、プリンターの元のモーション コントロール アーキテクチャを復元できます。

Baldor NextMove ES プラットフォームは、1 つのコントローラーから複数のモーション軸を協調させるように設計されています。機械コマンドを処理し、サーボまたはステッピング モーション信号を生成し、フィードバック情報を受信し、機械制御システムの他の部分と通信します。

信頼性の高い交換のために、注文前に次の情報を確認してください。

コントローラー ボードは外観だけで選択すべきではありません。類似の PCB レイアウトを使用する機械でも、ファームウェア、リビジョン、インターフェイス、または構成要件が異なる場合があります。

元のボード ラベルと機械情報の明確な写真を提示することで、交換の精度を大幅に向上させることができます。

仕様

NextMove ES 電気情報参照

NES002-501 プラットフォームの場合、コントローラー アーキテクチャは次の参照電力要件を使用します。

これらの値は NextMove ES コントローラー プラットフォームを表しており、DEK 機械配線または元の電源アーキテクチャをバイパスするための指示として扱われるべきではありません。

常に元の DEK 電気システムおよびコネクタ配置を通じてボードを設置してください。

コントローラー アーキテクチャ

NextMove ES コントローラーは、複数の機械モーション機能間の集中管理を提供します。

したがって、このボードは、単純な電源、リレー ボード、または分離されたモーター ドライバーとは根本的に異なる役割を果たします。

アプリケーション

Baldor EB0462A01 REV G 193409 NextMove ES コントローラーは、このコントローラー アーキテクチャを必要とする互換性のある DEK stencil 印刷機器内で使用されます。

典型的なアプリケーションには以下が含まれます。

DEK Horizon シリーズのスペア ドキュメントには、部品番号 193409 が NextMove ES コントローラー PCB として含まれています。ただし、機械の構成は、モデル、製造年、ハードウェア バージョン、および以前の機器の変更によって異なる場合があります。

このため、互換性は、プリンター ファミリー名だけでなく、元の機械の部品番号を使用して確認する必要があります。

仕組み

NextMove ES ボードは、中央モーション コントローラーとして機能します。

DEK プリンターが機械操作を実行すると、機械制御システムはモーション コントローラーに指示を送信します。コントローラーは、必要な位置、速度、方向、およびシーケンス情報を処理し、接続されたモーション システムに適したコマンドを生成します。

簡略化された操作シーケンスは次のとおりです。

1. 機械コマンド

プリンター制御システムが特定の移動を要求します。

2. モーション計算

コントローラーは、機械プログラムに従って必要な軸コマンドを計算します。

3. 軸出力

モーション信号は、適切なサーボまたはステッピング制御システムに送信されます。

4. 機械的移動

関連するモーターと機械アセンブリは、要求されたコマンドに従って移動します。

5. フィードバックとステータス

位置、センサー、エンコーダー、および機械のステータス情報が、該当する場合、コントローラーに戻されます。

6. シーケンス調整

コントローラーは、後続の移動を全体的な印刷プロセスと調整します。

このマルチ軸アーキテクチャにより、複数の機械機能がプログラムされた機械シーケンス内で動作できます。

正しいリビジョンが重要な理由

産業用制御ボードは長年使用され続ける可能性があり、見た目が似ているボードでも電気的または機能的に同一であるとは限りません。

したがって、次の識別子は慎重に確認する必要があります。

EB0462A01
製品に関連付けられた Baldor ボード アセンブリまたはハードウェア参照を識別します。

REV G
該当するボードに示されているハードウェア リビジョンを識別します。

193409
NextMove ES コントローラーの DEK スペアパーツ参照を識別します。

NextMove ES
Baldor モーション コントローラー製品ファミリーを識別します。

NES002-501
USB および RS232 通信に関連付けられた参照 NextMove ES コントローラー構成を識別します。

これらの参照を一致させることで、間違ったコントローラーを注文するリスクを減らすことができます。

交換に関する考慮事項

PCB はプリンターのモーション コントロール システムの一部であるため、コントローラー ボードの交換は慎重に行う必要があります。

既存のコントローラーを取り外す前に:

設置後、DEK のサービス手順に従って、システム チェック、軸の検証、ホーミング、キャリブレーション、またはコントローラーの構成が必要になる場合があります。

選択方法

正しいコントローラーを選択するには、製品名を検索するだけでは不十分です。

1. DEK 部品番号を確認する

この製品の最も重要な参照は次のとおりです。

193409

元の DEK スペアパーツ番号が異なる場合は、購入前に互換性を確認してください。

2. Baldor の識別を確認する

元の PCB と次のものを比較してください。

EB0462A01

PCB ラベルとコンポーネント レイアウトは、交換品と比較して確認する必要があります。

3. リビジョンを確認する

元のコントローラーに次のようにマークされている場合:

REV G

サプライヤーに REV G の一致が優先または必要であることを伝えてください。

4. コントローラー ファミリーを確認する

元の制御システムが次を使用していることを確認してください:

NextMove ES

Baldor NextMove ES コントローラーの他の世代と混同しないでください。

5. 参照モデルを確認する

表示されている場合、または文書化されている場合は、次を確認してください。

NES002-501

6. プリンター情報を確認する

可能な場合は、DEK プリンターのモデルとシリアル情報を提示してください。

7. ボードの写真を提供する

古い産業機器の場合、既存のボードの鮮明な写真は、交換を確認するための最も効果的な方法の 1 つです。

推奨される写真は次のとおりです。

• PCB の前面全体ビュー
• Baldor 製品ラベル
• DEK 部品番号ラベル
• リビジョン マーク
• コネクタ領域
• 機械銘板

選択チェックリスト

FAQ

Q1. Baldor EB0462A01 REV G 193409 は何に使用されますか？

DEK 部品番号 193409 を持つ Baldor EB0462A01 REV G は、互換性のある DEK stencil プリンター制御システムで使用される NextMove ES マルチ軸モーション コントローラー PCB です。サーボおよびステッピング モーションを調整し、機械制御アーキテクチャとインターフェイスします。

Q2. DEK 193409 は NextMove ES コントローラーと同じですか？

はい。DEK スペアパーツ ドキュメントでは、193409 を Controller PCB Next Move ES として識別しています。このコントローラーは、Baldor NextMove ES モーション コントロール プラットフォームに関連付けられています。

Q3. このコントローラーの参照 Baldor モデルは何ですか？

関連する NextMove ES 参照構成は NES002-501 です。このコントローラー アーキテクチャは、2 つのサーボ軸と 4 つのステッピング軸を含む 6 軸をサポートし、USB および RS232 通信を備えています。

Q4. このコントローラーはすべての DEK プリンターにインストールできますか？

いいえ。互換性は、DEK プリンターの構成、元の部品番号、コントローラーのリビジョン、インターフェイス ハードウェア、配線、およびソフトウェア セットアップによって異なります。注文前に、元の機械が DEK 193409 または公式に互換性のある交換品を使用していることを確認してください。

Q5. 見積もりを依頼する前に、どのような情報を提供する必要がありますか？

DEK 部品番号 193409、Baldor 番号 EB0462A01、ボード リビジョン、DEK プリンター モデル、必要な数量、および元のコントローラーの鮮明な写真を提供してください。この情報は、出荷前に互換性を確認するのに役立ちます。
