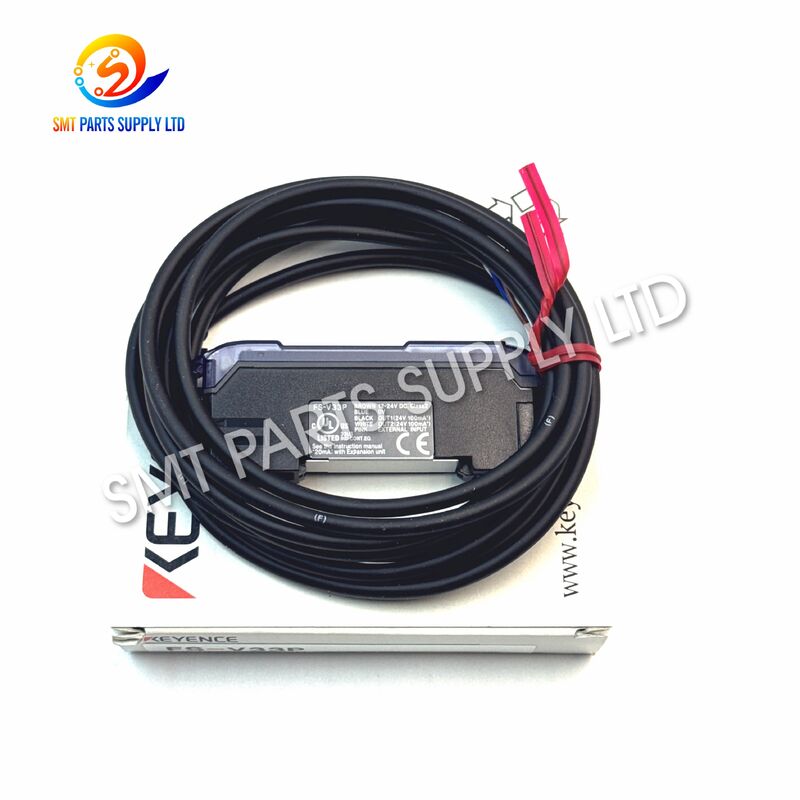

KEYENCE FS-V33P A10397 FUJI NXT IIトラック用PNPファイバアンプ

KEYENCE FS-V33P A10397 FUJI NXT IIトラック用PNPファイバアンプ

のKEYENCE FS-V33P A10397 FUJI NXT IIトラック用PNPファイバアンプは、自動 SMT 装置における正確な光信号処理用に設計されたコンパクトなデジタル光ファイバ アンプです。 A10397 は通常 FUJI NXT II トラックアンプとしてリストされますが、FS-V33P は KEYENCE FS-V30 シリーズのケーブルタイプ PNP メインアンプを指します。

FS-V33P が提供するのは、2つのPNP制御出力と1つの外部入力、互換性のあるファイバーセンサーヘッドからの信号を処理し、安定したスイッチング信号を機械制御システムに送信することができます。複数の応答モード、ライトオンまたはダークオンの選択、タイマー機能、デュアルデジタルモニタリング、および自動感度追跡をサポートしています。これらの機能により、互換性のある FUJI NXT II 構成での PCB の存在検出、コンベア移送確認、およびその他のトラック関連のセンシングタスクに適しています。

ボディが狭いため、コンパクトな電気エリアへの設置が可能ですが、デジタル ディスプレイによりメンテナンス技術者は現在の信号値と事前設定されたしきい値を明確に確認できるため、調整やトラブルシューティングが容易になります。

キーエンスでは、FS-V33P を 2 つの制御出力と 1 つの外部入力を備えたケーブルタイプの PNP メインユニットとして認識しています。

信頼性の高い PCB 輸送は、正確なセンサーのフィードバックに依存します。トラックセンシングシステムが不安定になると、FUJI NXT II で断続的な基板検出、搬送アラーム、コンベア動作の遅延、または予期しない生産停止が発生する可能性があります。

いくつかの条件がこれらの問題を引き起こす可能性があります。

ファイバセンシングヘッドの周囲のほこり、フラックス残留物、油、または生産時の破片により、光強度が低下し、検出値が不安定になる可能性があります。

スイッチングしきい値の位置が通常の受光値に近すぎると、基板表面の小さな変化、振動、またはセンサーの位置合わせによって出力が断続的に発生する可能性があります。

機械的な整備、コンベアの調整、振動、または偶発的な衝撃により、ファイバ ヘッドが正しい検出位置から離れる可能性があります。

ファイバーケーブルが過度に曲がったり、潰れたり、汚れたり、劣化したりすると、送信光または受信光が減少する可能性があります。

配線の緩み、DC 電源の不安定、端子不良、PNP 回路の接続ミスなどにより、アンプの故障と同様の症状が発生することがあります。

長期にわたる産業用動作の後、アンプはディスプレイ、出力、ボタン、または内部電子的な問題を発生させ、安定したセンシングを妨げる可能性があります。

軌道検出が不安定になった場合は、無検査で交換するのではなく、完全なセンサー システムの一部として FS-V33P を検査する必要があります。

取り付けられているアンプに次のマークが付いていることを確認します。

FS-V33P

関連する FUJI リファレンスを確認してください。

A10397

見た目が似ている FS-V30 モデルでも、異なる出力タイプやユニット構成が使用される可能性があるため、これは重要です。

チェック：

• ファイバーの設置
• 光学的アライメント
• 表面の清浄度の検知
• ケーブルの曲げ
• 機械的損傷
• 取付位置

デュアルデジタルディスプレイにはプリセット値と電流検出値が同時に表示されるため、信号マージンの評価が容易になります。

信頼性の高い切り替えを行うには、ターゲットの存在する値とターゲットのない値の間に明確な差があることが望ましいです。

FS-V33Pの用途PNPオープンコレクタ出力。交換前に機械の入力回路が PNP ロジックに設計されていることを確認してください。

FS-V30シリーズは、12 ～ 24 VDC プラスまたはマイナス 10 パーセント。

アンプの故障が確認された場合は、同じものと交換してください。FS-V33P A10397この構成は、PNP/NPN ロジック、ケーブル スタイル、メイン ユニットの設計、または出力量に関連する互換性の問題を回避するのに役立ちます。

これらの電気的および寸法仕様は、FS-V33P および FS-V30 ファミリについてキーエンスによってリストされています。

選択可能な応答範囲により、アンプはアプリケーションに応じて高速検出とセンシングの安定性のバランスをとることができます。

FS-V30 ファミリには、密接に関連したモデルがいくつか含まれているため、外観だけで選択するのではなく、完全なモデル番号を常に確認する必要があります。

A10397 FS-V33P は、FUJI NXT II 機器用のトラックアンプとして一般的に販売されています。

取り付けられているファイバーセンサーとマシン構成に応じて、次のような機能がサポートされる場合があります。

• PCBの存在検出
• 基板到着確認
• 基板離脱検知
• コンベア搬送監視
• 停止位置検出
• 基板入口検知
• 基板出口検知
• 曲順の確認

正確なセンシング機能は、取り付け位置とファイバーヘッドの構成によって異なります。

このアンプは、正確な検出が装置セクション間の基板搬送の調整に役立つエレクトロニクス製造環境に適しています。

典型的なユーザーは次のとおりです。

• EMS工場
• PCB組立工場
• SMT生産部門
• 富士設備メンテナンスチーム
• SMT機械サービス会社
• スペアパーツ販売業者
• 自動化保守部門

FS-V33P は、互換性のある光ファイバーセンサーヘッドと連携して動作します。

アンプは、波長が 100 の赤色 LED 光源を使用します。640nm接続されたファイバーを通じて光エネルギーを送ります。

基板などの対象物が検出エリアに入ると受光量が変化します。

センサーの配置に応じて、次の方法で検出が行われる場合があります。

• 反射光
• 途切れた光
• 透過光

アンプは光学的変化をデジタル検出値に変換し、それを事前に設定されたしきい値と比較します。

検出条件が満たされると、アンプは PNP 出力を切り替えます。

オペレーターは以下を選択できます。

• ライトオン
• ダークオン

必要なマシンロジックに応じて異なります。

FUJI トラック制御回路は出力を受信し、その信号をコンベアまたは基板搬送シーケンスの一部として使用します。

FS-V33P は、複数の選択可能なタイマー機能を提供します。

• オフディレー
• オンディレー
• ワンショット
• オンディレー+オフディレー
• オンディレー＋ワンショット

タイマー範囲は次のように調整できます。0.1ms～9,999ms。

これらの設定により、技術者は短い検出信号を安定させ、センサーの動作を機械のタイミング要件に適応させることができます。

正しいアンプを選択するには、外観ではなく完全な識別に基づいてください。

確認する：

A10397

このリファレンスは、SMT スペアパーツ リストの FUJI NXT II トラック アンプ アプリケーションに関連付けられています。

確認する：

FS-V33P

最後の手紙は重要です。

FS-V33P＝PNP

FS-V33＝NPN

FS-V33Pは、本体。

FS-V34Pなどの拡張ユニットモデルを自動的に置き換えないでください。

FS-V33Pはケーブル構成を採用しています。

FS-V33CP は M8 コネクタ構成を使用しているため、同一の代替品として扱うべきではありません。

注文する前に、以下を入力してください。

明確なラベルと取り付け写真を提供すると、注文エラーが減り、互換性チェックが迅速化されます。

これは、FUJI NXT II トラック センシング アプリケーションで一般的に使用される PNP デジタル ファイバ アンプで、PCB の存在、転送、および位置検出のために光センサー信号を処理します。

FS-V33Pは、2つの制御出力と1つの外部入力を備えたPNPメインアンプです。関連機種のFS-V33はNPN出力です。

FS-V30 シリーズは 12 ～ 24 VDC プラスまたはマイナス 10% で動作するため、設置前の電源検証が重要です。

自動的ではありません。 FS-V33Pはメインユニット、FS-V34Pは拡張ユニットです。完全なモデル、配線、出力構成、およびマシン要件を最初に確認する必要があります。

仕様を迅速に確認するために、A10397、FS-V33P、FUJI の機械モデル、必要な数量、アンプのラベルと取り付け位置の鮮明な写真を提供してください。

を探していますKEYENCE FS-V33P A10397 FUJI NXT IIトラック用PNPファイバアンプ?

あなたのものを私たちに送ってください品番、機種、必要個数、製品写真。仕様を確認し、SMT のメンテナンスまたは交換の要件に応じた見積もりを作成するお手伝いをいたします。

処理を高速化するには、以下を含めます。

A10397 + FS-V33P + FUJI NXT II + 数量

価格、在庫状況、互換性の確認、出荷情報については、今すぐお問い合わせください。
