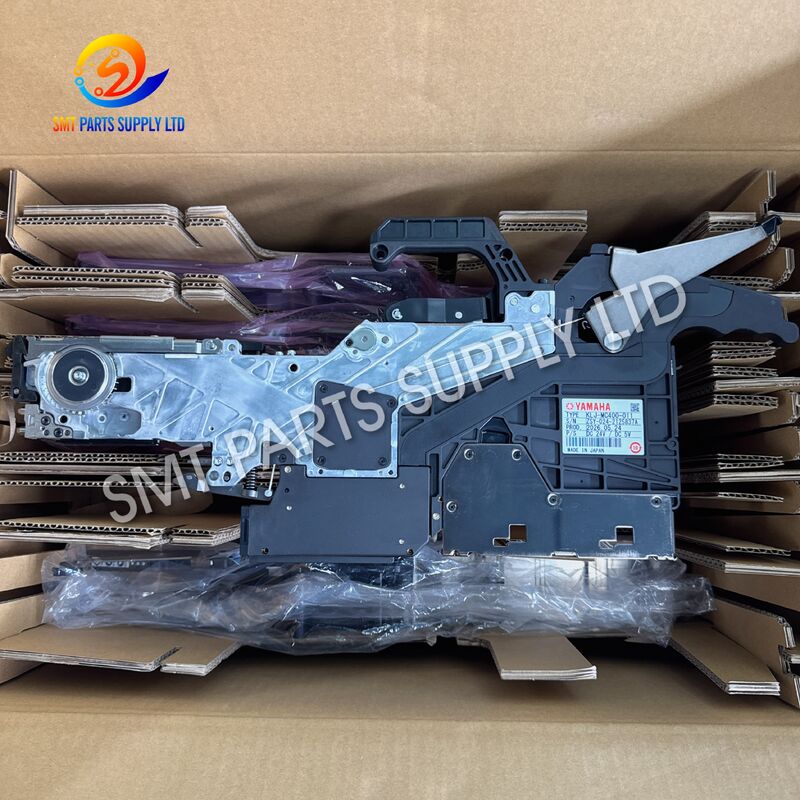

ヤマハ ZS KLJ-MC400-011 24mm 電子フィーダー YSM20R用

YAMAHA ZS KLJ-MC400-011 24mm YSM20R用の電子フィッダー

についてYAMAHA ZS KLJ-MC400-011 24mm エレクトロニックフィッダー24mmのプレッシャー付きキャリアテープで包装された部品を互換性のあるSMT配置装置に供給するように設計されている.配置ヘッドのピックアップポイントに正確に配置されているように,制御テープの前進.

KLJ-MC400ファミリーは,YAMAHAの技術文書でZSフィッダーアシー 24MM記録されたフィッダー寸法は約507mm × 228mm × 31.5mm, 体重約1.47kgテープの最大厚さは0.6mmで,フィードピッチは2mmから32mmまで設定できます.

混合部品のSMTラインを運用する電子機器メーカーにとって,正しく選択されたフィッダーは,一貫したテープ位置,安定した部品ピックアップ,効率的な生産変更を維持するのに役立ちます.

原因

給水器に関連する生産上の問題は,機械的磨損,誤ったテープ仕様,汚染,損傷したテープガイド,または不適切な給水器選択によって引き起こされる.

キャリアテープを一貫して前進させないフィッダーは,部品ポケットが想定されたピックアップ位置の外に到着する可能性があります.これはピックアップエラー,部品損失,機械の停止や操作者の繰り返し介入.

誤ったフィード幅も 共通の問題です24mm キャリヤテープのために設計されたフィッダーは,互換性のないフィッダーに置き換えるのではなく,正しいテープ幅とロール構成にマッチする必要があります.

テープ輸送メカニズムの磨きは,生産使用期間を延長した後に繰り返しが悪くなる可能性があります.テープの経路と移動セクションは,したがって一貫した動作を維持するために重要です.

解決策

についてKLJ-MC400-011 ZS 24mm フィッダー24mmのプレステープで供給される部品のための専用供給ソリューションを提供します.

電子的なフィードメカニズムは,部品パッケージに設定されたピッチに従ってテープを前進させる.フィッダは,機械のピックアップ位置に連続した部品ポケットを提示します.自動生産中に部品を外すための位置付けヘッドを可能にする.

配送機は,幅広いテープピッチをサポートし,同じ24mmのキャリアテープ幅を維持しながら,異なるコンポーネントパッケージ長に適しています.

正確なフィッダーシリーズを使用することで,ユーザーはより安定した材料処理を達成し,不要なテープ位置調整を削減し,ラインセットアップ中にフィッダー準備効率を改善することができます.

仕様

上記の尺寸,テープ,フィードピッチの仕様は,KLJ-MC400-00X 24mm ZS フィッダーファミリーのYSM20R参照文書に記載されています.

ZS フィッダーシリーズ比較

ヤマハの参考情報は,KLJ-MC400を24mm ZSフィッダーファミリーとして特定し,32mm,44mm,56mm,72mmのキャリアテープのKLJフィッダーファミリーを徐々に拡大している.

適用する

YAMAHA ZS KLJ-MC400-011 フィッダーは,電子部品が24mmのプレッシャー付きのテープ.

標準の8mm,12mmまたは16mmテープよりも広いキャリアフォーマットを必要とするパッケージのサイズを持つ部品に使用できます.典型的なアプリケーションには,より大きな統合回路,コネクタ,対応する24mmのプレッシャーテープで包装されたモジュールおよび他の部品.

The feeder is particularly useful in production environments requiring frequent model changes because the available pitch settings accommodate different pocket spacings without changing to another feeder width.

工業用電子機器,自動車用電子機器,通信機器,消費者用電子機器,電力制御製品及び他のPCB組立作業.

働き方

配送器具は部品のリールを保持し,24mmのキャリアテープをテープ輸送経路に導きます.

製造中,電子駆動メカニズムは プログラムされたピッチでテープを前進させます.各動きは次の部品ポケットをピックアップ位置に運びます.

適切なノズルを使って,開示された部品をキャリヤポケットから取り出す.プログラムされたコンポーネントピッチに従ってテープを再び前進させる.

KLJ-MC400-00X 24mm フィーダーファミリーでは,YAMAHAのドキュメントでは,2mm,4mm,8mm,12mm,16mm,20mm,24mm,28mmと32mm.

この範囲では,1つのフィッダー幅が 24mm キャリアテープのコンポーネントフォーマットに対応できる.

選択 する 方法

既存のフィッダーラベルのフィッダー部品番号を確認します.この製品では,ターゲット番号は,KLJ-MC400-011.

次の確認は,キャリアテープが幅24mm配送器具の幅は,常に部品に使用されるテープ形式に対応すべきである.

テープ材料とポケット設計を確認する.文書化されたKLJ-MC400-00X仕様は,最大0.6mmの厚さの凸起型キャリアテープを対象とする.

部品のフィードピッチも確認する必要があります.このフィードファミリーは2mmから32mmまでの複数のピッチ設定をサポートしますが,実際の設定は部品パッケージに依存します.

オーダーする前に,マシンモデルとフィッダーインターフェースを確認します.機械モデルと部品のリール情報は,誤ったフィッダー修正を選択するリスクを大幅に減らすことができます..

なぜKLJ-MC400-011を選んだのか

このフィッダの主な利点は,複数のフィードピッチオプションと組み合わせた専用24mmテープフォーマットです.

より狭いフィッダーを不適切なテープに適応させる代わりに,操作者は安定したテープガイドのために正しいフィッダー幅を使用することができます.これは,テープのアライナインメントが直接ピックアップ位置に影響する部品が,より大きなプレッシャーポケットにパッケージされている場合特に重要です..

KLJ-MC400-011は,スペアフィッダー交換と在庫管理を簡素化するための特定のヤマハ部品番号で識別できる.

複数のフィッダー幅を維持する工場では,KLJ-MC400 24mm ユニットを他の ZS フィッダーファミリーから明確に分離することで,生産変更時の設定エラーを減らすのに役立ちます.

メンテナンスの推奨事項

輸送テープの経路を清潔にして,緩い部品の残骸や粘着剤残留物,粉塵から遠ざける.

異常な給餌,不規則なインデックスまたは繰り返しピックアップエラーが発生した場合,テープガイドと輸送メカニズムを検査します.

過剰な抵抗が検出された場合,ベアテープをフィッダーを通すように強制しないでください.まず,ロールの設置,テープの向き,テープの寸法を確認してください.

貯蔵中に,衝撃,過度の湿度,汚染から保護します.テープのガイドと位置付けセクションは,一貫した機械的なアライナメントを必要とするため,フィッダー操作は慎重に実行されるべきです.

代替品の購入については,古いフィッダーラベルや明瞭な写真を用意しておいて,出荷前に部品番号と構成を比較できます.

よくある質問

Q1:KLJ-MC400-011はどのテープ幅に対応していますか?
KLJ-MC400フィッダーファミリーは24mmのキャリアテープ用に設計されている.YAMAHAのドキュメントでは,KLJ-MC400-00Xシリーズでは最大厚さ0.6mmの24mmの凸起テープを指定している.

Q2:KLJ-MC400-011は電子フィッダーですか?
はい.KLJ-MC400-011は,業界リストでYAMAHA ZSシリーズ24mmフィッダーとして識別され,自動化コンポーネントフィッダーアプリケーションのための電子SMTフィッダーとして一般的に供給されています.

Q3: どのフィードピッチがサポートされていますか?
KLJ-MC400-00X 24mm ZS フィッダー仕様には,2mm,4mm,8mm,12mm,16mm,20mm,24,28mm,32mmのフィードピッチ設定が記載されている.

Q4: このフィッダーはYAMAHA YSM20Rで使用できますか?
YAMAHA YSM20Rの参照文書には,KLJ-MC400-00X 24mm ZS フィッダーファミリーがフィッダー仕様に含まれています.特定のマシン構成では,注文前にフィッダーラベルとマシンインターフェースを確認.

Q5: 報考を依頼する前にどのような情報を提供すべきですか?
必要な部品番号,フィッダー幅,機械モデル,要求量,利用可能な場合,既存のフィッダーラベルの明確な写真を記載してください.これは,より迅速な互換性チェックとオート作成を可能にします..

連絡 ください

必要なことYAMAHA ZS KLJ-MC400-011 24mm エレクトロニックフィッダーSMTの生産ラインに?

送ってくれ部品番号,機械モデル,フィッダー幅,量,フィッダーラベルの写真引用前に正しい設定を確認することができます.

YAMAHAの混ぜたフィッダー要件,今日あなたの問い合わせを送信してください価格,利用可能性,条件オプション,配送詳細.
