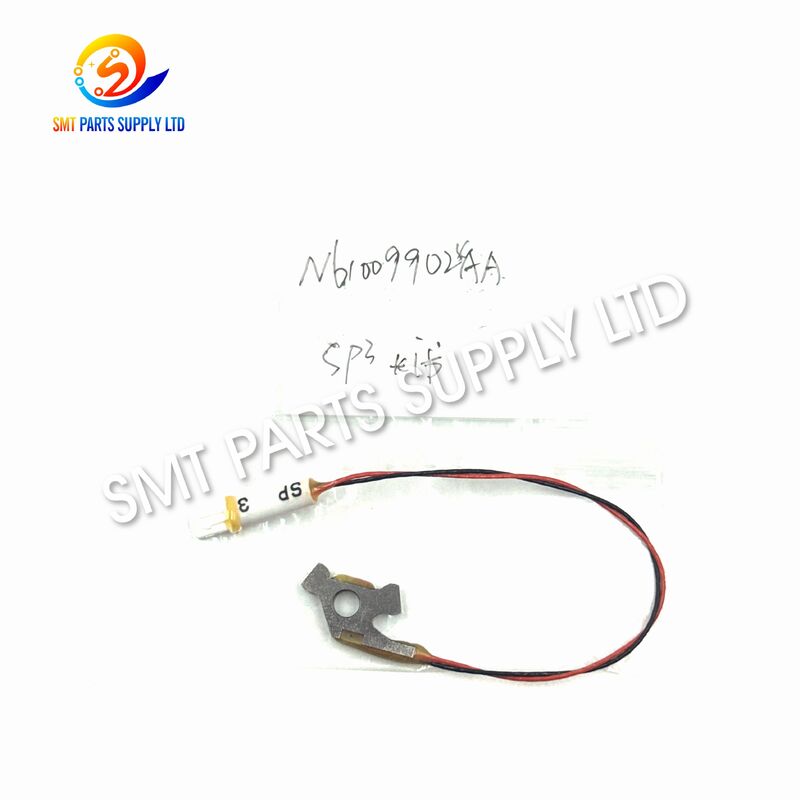

パナソニック N610099024AA SP3 RL AI 挿入機用クリンチレバー

Panasonic N610099024AA SP3 クリンチレバー RL AI挿入機用

このPanasonic N610099024AA SP3 クリンチレバーは、Panasonic RL131 および RL132 ラジアル部品挿入機のクリンチ機構で使用される機械的スペアパーツです。自動スルーホール部品組み立て中に、ラジアル部品のリードが準備された PCB の穴に挿入され、その後、下部のクリンチ機構が必要なリード処理動作を実行します。

SP3 クリンチレバーは、この機械システムの一部として機能し、アセンブリ内で動きを伝達して、生産中にクリンチ機構が繰り返し動作できるようにします。

レバーは多数の生産サイクルを通じて動作するため、長期間の機械的接触により、摩耗、クリアランスの増加、表面の劣化、または変形が徐々に発生する可能性があります。摩耗したレバーは、関連する機械部品の円滑な動きに影響を与える可能性があります。

影響を受けたコンポーネントを正しいN610099024AA SP3 クリンチレバーに交換することで、通常の動きを回復し、クリンチ機構の安定した動作を維持することができます。

正確な購入のため、常に部品番号、SP3 の位置、機械モデル、元のコンポーネントの外観、および取り付け場所を確認してから注文してください。

原因 – SP3 クリンチレバーの交換が必要になる理由

挿入機内の機械部品は、すべての生産サイクル中に繰り返し動作します。時間の経過とともに、可動部品は自然に摩耗する可能性があります。

SP3 レバーの交換につながる一般的な原因は次のとおりです。

点検が必要な可能性のある兆候は次のとおりです。

• レバー表面の目に見える摩耗
• 過度の機械的遊び
• 異常な動き
• 異常な機械音
• 変形
• ピボット周辺の摩耗
• クリンチ機構の不規則な動き

ただし、これらの症状はレバーのみの交換が必要であることを必ずしも意味するものではありません。

技術者は、最終的な修理ソリューションを決定する前に、ピン、シャフト、カッター、ガイド、スプリング、取り付けポイント、および関連レバーを含む、ローカルアセンブリ全体を点検する必要があります。

ソリューション – 正しい SP3 レバーの交換

メンテナンス点検で既存の SP3 レバーが摩耗または損傷していることが確認された場合、正しいPanasonic N610099024AA クリンチレバーに交換することが直接的なメンテナンスソリューションとなります。

正しい交換により、次のことが可能になります。

• 機械的な動きを正常に戻す。
• 摩耗した部品による過度のクリアランスを減らす。
• 安定したクリンチ動作をサポートする。
• 繰り返し行われるリード処理動作を維持する。
• 隣接する機械部品への追加ストレスを減らす。
• アセンブリ全体の不要な交換を避ける。
• 予防メンテナンススケジュールをサポートする。
• 機械的故障による生産ダウンタイムを削減する。

新しいレバーを取り付ける前に、技術者は対応するピボット、取り付けポイント、ピン、ガイド、カッター、およびその他の接触部品を点検する必要があります。

周囲のコンポーネントがすでにひどく摩耗している場合、レバーのみの交換では機械的な問題を完全に解決できない場合があります。

仕様

コア識別

購入には、完全な参照を使用してください:

Panasonic N610099024AA SP3 クリンチレバー

外観のみで部品を選択しないでください。いくつかのクリンチレバーは似ていますが、異なる部品番号と取り付け位置を使用する場合があります。

用途

このN610099024AA SP3 クリンチレバーは、互換性のある Panasonic RL シリーズラジアル挿入機器のメンテナンスと修理に主に主に使用されます。

1. ラジアル部品挿入

ラジアルリード電子部品をプリント基板に自動挿入するために使用される機器に適しています。

2. クリンチ機構のメンテナンス

SP3 レバーは、下部機械クリンチアセンブリのサービス中に交換できます。

3. 摩耗部品の交換

既存の SP3 レバーに摩耗、異常なクリアランス、変形、または機械的損傷が見られる場合、N610099024AA を対応する交換参照として使用できます。

4. 予防メンテナンス

生産設備は、レバーをスペアパーツ在庫に保管し、深刻な機械的劣化が発生する前に計画されたサービス中に交換できます。

5. 緊急機械修理

重要な機械部品をすぐに利用できるようにすることで、摩耗したクリンチ部品のために生産機器が停止した場合のメンテナンス対応時間を短縮できます。

典型的な生産用途

• 産業用制御 PCB アセンブリ
• 民生用電子製品
• 電源製造
• 自動車用電子機器
• 家電制御基板
• 通信機器
• 照明用電子機器
• パワーエレクトロニクス
• 一般的なスルーホール PCB 生産

仕組み

ラジアル部品挿入中、機械は電子部品をプログラムされた PCB 位置の上に配置します。

その後、コンポーネントのリードが対応する PCB の穴に挿入されます。

挿入後、下部クリンチ機構がプリント基板の下で機械的な動きを実行します。

簡略化された操作シーケンスは次のとおりです。

このSP3 クリンチレバーは、この繰り返しの機械シーケンスの一部を形成します。

摩耗または変形したレバーは周囲のコンポーネント間の相互作用に影響を与える可能性があるため、安定した動きと正しい機械的クリアランスが重要です。

正確なサービス方法は、機械のメンテナンス要件に従う必要があり、交換は資格のあるメンテナンス担当者が行う必要があります。

SP シリーズ クリンチレバーの比較

RL131/RL132 クリンチシステムは、いくつかの関連するレバー参照を使用しています。これらのコンポーネントは個別に識別する必要があります。

重要な選択上の注意

SP1、SP2、SP3、および SP4 は自動的に交換可能と見なすべきではありませんSP1、SP2、SP3、SP4、カッター、ブレード、ガイド、アンビル、またはその他のクリンチコンポーネントを必要とするメンテナンスプロジェクトについては、統合された見積もりと出荷計画のために、完全なスペアパーツリストをまとめてお送りください。

推奨される識別方法は次のとおりです。

部品番号 + SP 位置 + 機械モデル + 元の部品の外観

このアプローチは、機械名または物理的な類似性のみで選択するよりも信頼性が高くなります。

メンテナンス点検ガイド

N610099024AA を交換する際は、関連する機械部品を同時に点検することで、摩耗の実際の原因を特定するのに役立ちます。

新しく取り付けたレバーが短期間で異常な摩耗を経験した場合、技術者は周囲の機構に不適切な整列、摩耗した接続部品、またはその他の機械的な問題がないか確認する必要があります。

正しいクリンチレバーの選び方

ステップ 1 – 正確な部品番号を確認する

この製品に必要な参照は次のとおりです。

N610099024AA

正確な部品番号が主な購入参照である必要があります。

ステップ 2 – SP3 の位置を確認する

このリストは特に次のもの用です。

SP3 クリンチレバー

SP1、SP2、または SP4 コンポーネントを互換性を確認せずに代用しないでください。

ステップ 3 – 機械モデルを確認する

機械の用途を確認してください。

• Panasonic RL131
• Panasonic RL132

機器には異なる生産改訂版や以前の機械交換がある可能性があるため、実際の機械構成は引き続き確認する必要があります。

ステップ 4 – 既存の部品を比較する

購入前に、次のものを比較してください。

• 全体的なプロファイル
• 取り付けポイント
• ピボット位置
• 接触面
• 穴の位置
• 機械的接続エリア
• 取り付け方向

ステップ 5 – 必要に応じて写真を提供する

互換性が不明な場合は、次のものを明確に示す写真を提示してください。

• 元の SP3 レバー
• 正面図
• 背面図
• 側面図
• 取り付け位置
• 機械のネームプレート

この情報は、出荷前に交換品を確認するのに役立ちます。

N610099024AA をスペア在庫に保管する理由

正しい交換品が入手できない場合、小さな機械部品がかなりの生産遅延を引き起こす可能性があります。

RL131 または RL132 機器を稼働させている工場では、重要なクリンチコンポーネントをローカル在庫に保管することで、メンテナンス対応を改善できます。

理想的な在庫数量は次の要因によって異なります。

• 稼働中の機械の数
• 日々の生産時間
• 過去の部品消費量
• 機械の稼働率
• ローカル配送時間
• 生産ラインの重要性
• 予防メンテナンススケジュール

高稼働率の生産ラインでは、SP シリーズのレバーおよび関連するクリンチコンポーネントをすぐに利用できるようにすることで、修理遅延を削減できます。

注文チェックリスト

より迅速かつ正確な見積もりのため、次の情報を提供してください。

複数のスペアパーツが必要な場合、顧客は統合された識別と見積もりのために完全な部品リストを提供できます。

よくある質問

Q1: Panasonic N610099024AA とは何ですか？

N610099024AA は、互換性のある Panasonic RL131 および RL132 ラジアル部品挿入機で使用される機械的スペアパーツであるSP3 クリンチレバーです。クリンチ機構に関連しており、メンテナンス、修理、またはスペアパーツ在庫に一般的に必要とされます。

Q2: SP3 クリンチレバーは何をしますか？

SP3 レバーは、機械的なクリンチアセンブリ内で機能し、ラジアル部品のリードが PCB を通過した後のリード処理サイクルの間に動きを伝達するのに役立ちます。

Q3: N610099024AA は RL131 および RL132 に適していますか？

N610099024AA レバーは、RL131/RL132 のスペアパーツ用途に記載されています。購入前に機械構成を確認する必要があります。正確な部品番号、SP3 の位置、既存のコンポーネント、および機械モデルを確認してください。

Q4: SP3 および SP4 クリンチレバーは互換性がありますか？

交換可能と見なすべきではありません。SP3 はN610099024AAを使用し、SP4 はN610099491AAに関連しています。常に正確な部品番号と取り付け位置に従って購入してください。

Q5: 見積もりにはどのような情報を提供する必要がありますか？

次の情報を提供してください。N610099024AA 部品番号、必要な数量、RL131 または RL132 機械モデル、および配送国または地域。互換性の確認が必要な場合は、元の部品と取り付け位置の写真が推奨されます。

N610099024AA SP3 クリンチレバーのお問い合わせ

「Panasonic N610099024AA SP3 クリンチレバー RL131 または RL132 AI 挿入機用」をお探しですか？

次の情報をお送りください。

• 部品番号
• 機械モデル
• 必要な数量
• 既存の部品の写真
• 取り付け位置の写真（利用可能な場合）
• 配送国または地域
• 追加で必要なスペアパーツリスト

部品の識別、互換性の確認、見積もり、および関連する AI 挿入機スペアパーツの要件についてお手伝いできます。SP1、SP2、SP3、SP4、カッター、ブレード、ガイド、アンビル、またはその他のクリンチコンポーネントを必要とするメンテナンスプロジェクトについては、統合された見積もりと出荷計画のために、完全なスペアパーツリストをまとめてお送りください。

部品番号 N610099024AA と必要な数量で見積もりを送信してください。
