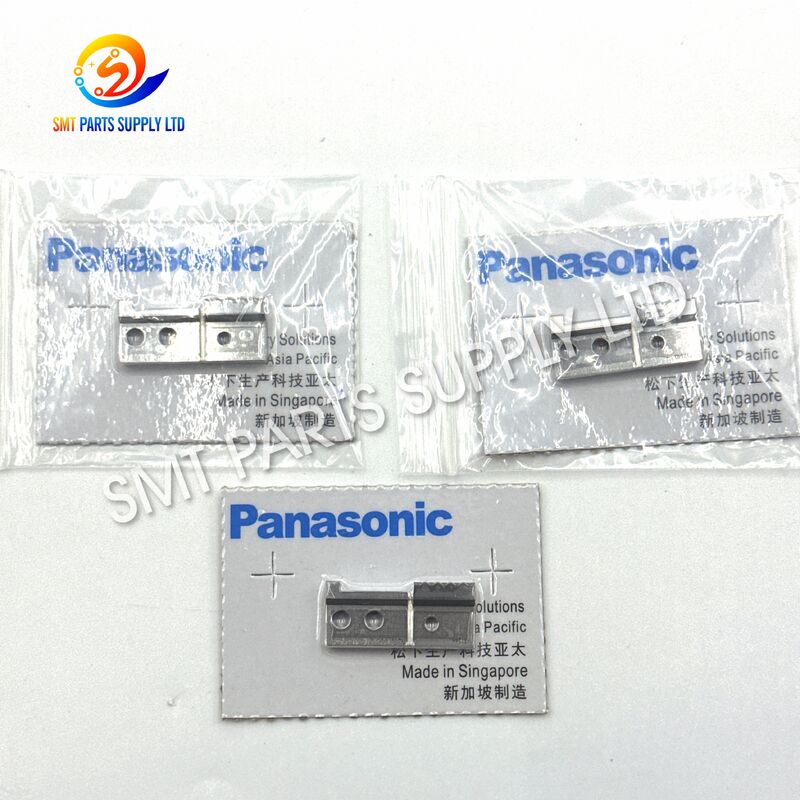

RHS2B AIマシン自動挿入装置用パナソニック精密加工鋼リードカッター

Panasonic N210133270AC リード カッター (A) は、選択された RHS、RHS2、および RHS2B AI マシン構成を含む、互換性のある自動挿入装置用に設計された精密切断コンポーネントです。このカッターはコンポーネント リードの処理および切断機構の内部に設置され、自動挿入サイクル中に余分なコンポーネント リードをトリミングします。

安定した切断性能は、一貫したリード長、きれいな刃先、信頼性の高い PCB ハンドリング、および効率的な下流組み立てを維持するために重要です。磨耗、欠け、不適切な取り付け、または不適切な寸法のカッターは、不完全な切断、過度のバリ、不規則なリードの長さ、部品の移動、または予期しない機械の停止を引き起こす可能性があります。

N210133270AC は、メンテナンス チーム、購買部門、販売代理店、生産エンジニアに明確に識別できる部品番号を提供します。これは一般にリード カッター (A) として識別され、機械アセンブリに応じて、対応するリード カッター (B) (部品番号 N210133271AC) と一緒に動作する場合があります。

ご注文の前に、お客様は機械のモデル、組み立て位置、旧部品番号、カッターの形状、取り付け箇所、および機械の部品リストを比較する必要があります。

自動挿入装置は、電子部品を準備された PCB 穴に高い生産速度で配置します。挿入後、コンポーネントのリード線を制御された長さに切断する必要があります。切断機構は、コンポーネント本体、PCB 表面、挿入機構、または隣接する機械部品を損傷することなく、このプロセスを迅速かつ繰り返し完了する必要があります。

適切に選択されたリードカッターは、機械の以下の状態を維持するのに役立ちます。

• 一貫したリード切断長さ。
• よりきれいな切断面。
• 安定した自動挿入サイクル。
• 切削抵抗の低減。
• リードの分離が不完全になるリスクが低くなります。
• より予測可能な機器メンテナンス。
• 生産中断の削減。
• スペアパーツ管理の改善。

カッターは繰り返しの機械的接触によって動作するため、刃先は徐々に摩耗します。機械の性能を維持するには、定期的な点検と適時の交換が重要です。

カッターは摩耗に関連する機械部品です。その動作寿命は、生産量、リード材質、カッターの位置合わせ、潤滑状態、機械の調整、取り付け精度、メンテナンス方法によって異なります。

摩耗したカッターを正しく識別された N210133270AC リード カッター (A) と交換すると、互換性のある自動挿入装置の意図した切断動作を回復できます。

最良のメンテナンス結果を得るには、交換プロセスには古いカッターを単に取り外すだけではないものが含まれる必要があります。技術者は、相手刃、カッター ホルダー、ガイド、取り付け金具、移動機構、切断クリアランス、および周囲のコンポーネントを含む完全な切断アセンブリを検査する必要があります。

完全な交換手順には通常、次のものが含まれます。

1. 機器のモデルとマシンのシリアル番号を確認します。
2. 取り付けられているカッターの位置を確認します。
3. 古い部品番号と物理設計を確認します。
4. カッターAとカッターBを一緒に検査します。
5. 切断機構からの鉛の残留物を除去します。
6. 交換用カッターを正しい方向に取り付けてください。
7. アライメントとカッタークリアランスを調整します。
8. 手動または低速動作チェックを実行します。
9. サンプルコンポーネントを使用してカッターをテストします。
10. 切断されたリードの長さと刃先の品質を検査します。

この体系的なアプローチにより、交換の繰り返し、刃の異常な接触、または新しいカッターへの予期せぬ損傷のリスクが軽減されます。

N210133270AC マーキングは、正確な購入、在庫管理、保守記録、交換部品の検証をサポートします。

このカッターは、自動挿入プロセス中に電子部品のリードを繰り返しトリミングできるように設計されています。

精密機械加工されたスチール構造は、機械の通常の動作条件下での機械的強度と繰り返しの切削性能をサポートします。

この製品は通常、選択された RHS、RHS2、および RHS2B 自動挿入機構成用に提供されます。最終的な互換性は、機械部品リストを通じて確認する必要があります。

カッターは、定期メンテナンス、機械のオーバーホール、カッティングユニットの修理、または緊急のスペアパーツ交換の一環として交換できます。

このカッターを保守在庫として保管しておくと、切断品質の低下や予期しない刃の損傷が発生した場合の待ち時間を短縮できます。

N210133270AC カッター A を N210133271AC カッター B と一緒にチェックして、完全な切断ペアの状態を評価できます。

カッターの選択と取り付けを正しく行うと、安定した部品リード加工が維持され、切断関連の機械アラームが軽減されます。

ご購入前に実機構成と照らし合わせて仕様をご確認ください。機械シリーズ名が似ていても、装置のリビジョンによって異なるカッターが使用される場合があります。

N210133270AC リード カッター (A) は、互換性のある自動挿入装置を操作する電子製造施設で使用されます。

• 家庭用電化製品の製造。
• カーエレクトロニクスの製造。
• 産業用制御機器の組み立て。
• 電源の製造。
• 家電製品の制御基板の製造。
• 照明エレクトロニクスの製造。
• 通信機器の製造。
• プリント基板の組立・受託製造も承ります。
• 電子機器の修理と改修。
• AI マシンのスペアパーツの配布。

リード カッターは、自動挿入機の機械的リード処理システムの一部として動作します。

電子部品は、機械供給システムを通じて挿入ヘッドに供給されます。機械は部品の向きと挿入タイミングを制御します。

挿入機構はコンポーネントを PCB の上に配置し、そのリードを対応する基板の穴に挿入します。

コンポーネントのリード線は、PCB サポート機構の下または内部の切断領域に入ります。カッター アセンブリはリードを必要な切断位置に保持します。

N210133270AC リード カッター (A) は、関連する切断機構と連携して余分なリード材料を切断します。アセンブリの設計によっては、カッター B、N210133271AC と併用して動作する場合があります。

切断後、移動機構は開始位置に戻り、次の挿入サイクルに備えます。

このプロセスはコンポーネントごとに自動的に繰り返されます。カッターの鋭さ、位置合わせ、クリアランス、および動きは、切断結果の一貫性に直接影響します。

メンテナンス チームは、次のいずれかの状況が発生した場合にカッターを検査する必要があります。

すべての切断の問題がカッター自体によって引き起こされるわけではありません。ガイド、ホルダー、駆動機構、センサー、コンポーネントの寸法、PCB サポート、および機械の設定も検査する必要があります。

正しいメンテナンスは、カッターの耐用年数を延ばし、近くの機械部品を保護するのに役立ちます。

• 切断領域に鉛の破片や金属の残留物がないか確認してください。
• カッターの動きがスムーズであることを確認します。
• 異常な切断音がないか確認してください。
• リード長が不規則かどうかサンプル基板を確認してください。
• 機構内に緩んだ部品が残っていないことを確認してください。

• 適切な照明の下で刃先を検査してください。
• カッターに欠け、亀裂、変形、または激しい摩耗がないか確認してください。
• 相手側のカッターとガイドのコンポーネントを検査します。
• 取り付けネジと位置決め面を確認してください。
• 機械の要件に従って切削クリアランスを確認してください。
• 切断アセンブリ全体を清掃します。
• カッターの交換履歴を記録します。

N210133270AC を取り付けた後、技術者はマシンを完全な稼働状態に戻す前に低速テストを実行する必要があります。最初に処理された基板は、リードの長さ、切断の完全性、部品の安定性、目に見えるバリについて検査する必要があります。

AIマシンカッターを見た目だけで選んでしまうと、誤発注してしまう可能性があります。同じようなカッターでも、角度、厚さ、穴、取り付け位置、切断方向が異なる場合があります。

既存の部品に N210133270AC のマークが付いているか、機械部品リストにこの番号が指定されていることを確認してください。

N210133270AC は通常、リード カッター (A) として識別されます。 N210133271AC リードカッター (B) と混同しないでください。

本機がRHS、RHS2、RHS2Bなどの自動挿入装置構成であることを確認してください。

同じシリーズ内のマシンでも製造リビジョンが異なる場合があります。シリアル番号は、アセンブリの正しいバージョンを識別するのに役立ちます。

以下を示す鮮明な写真を提供してください。

• 完成したカッター。
• 最先端。
• 取り付け穴。
• 厚さ。
• 横顔。
• 部品番号。
• 設置位置。

カッター B、カッター ホルダー、ガイド、シャフト、スプリング、ネジ、または可動部品も交換が必要かどうかを検査します。

注文する前に、要件が新しいブランド部品、確認済みの純正在庫、または代替交換品のいずれであるかを指定してください。製品の状態と出所を見積書に明確に記載する必要があります。

機械のマニュアルで交換が明確に確認されていない限り、2 つのカッター番号を交換可能なものとして扱うべきではありません。

出荷前に、合意された供給基準に従ってカッターを検査できます。

• 商品の表面状態。
• 最先端のコンディション。
• 取付穴の状態。
• 部品番号の識別。
• 目に見える亀裂や変形がないこと。
• 保護処理と梱包。

必要に応じて、承認されたサンプル、技術図面、または顧客が提供した測定情報と寸法を比較できます。

見積書、梱包リスト、パッケージ ラベル、および製品識別には、同じ部品番号 N210133270AC を使用する必要があります。

各出荷をより簡単に追跡できるように、お客様には注文書番号、機械の参照番号、および必要な数量を記載することをお勧めします。

刃先は精密な作業面であるため、保管および輸送中は保護する必要があります。

1. 梱包前の目視検査。
2. 最先端の保護。
3. 個別の内包装。
4. 部品番号ラベルの識別。
5. 耐衝撃性に優れた外箱。
6. 封印前の数量確認。
7. 輸出カートンの準備。

正確な見積もりを作成するには、次の情報を提供してください。

• 必要な数量。
• 目的地の国。
• 優先配送方法。
• マシンモデル。
• マシンのシリアル番号 (入手可能な場合)。
• 必須の配達日。
• 製品の状態要件。
• 現在のカッターの写真。

国際配送オプションには、注文数量と目的地に応じて速達便、航空貨物、または混載便が含まれる場合があります。

お問い合わせの前に、以下の内容をご確認ください。

完全な情報を提供することで、サプライヤーは互換性を確認し、より正確な見積もりを作成することができます。

N210133270AC は通常、リード カッター (A) として識別されます。互換性のある自動挿入装置に取り付けられ、挿入プロセス中に余分な電子部品のリードを切断します。正しい取り付けと位置合わせは、一貫した切断長さと安定した機械の動作を維持するのに役立ちます。

カッターは通常、選択された RHS、RHS2、および RHS2B 自動挿入機構成に関連付けられます。ただし、機器の改訂により、異なる切断コンポーネントが使用される場合があります。お客様は、機械の BOM、古いカッターのマーキング、機械のシリアル番号、および設置写真を通じて部品番号を確認する必要があります。

通常、No. N210133270AC はカッター A として識別され、N210133271AC はカッター B として識別されます。これらは同じ切断アセンブリ内で動作する可能性がありますが、通常は位置と構造が異なります。各部品番号は、機械のマニュアルに従って個別に注文する必要があります。

必ずしも同時に交換する必要はありませんが、両方のカッターを一緒に検査する必要があります。相手側カッターが損傷したり、ひどく摩耗したりすると、切断品質が低下し、新しく取り付けたカッターの摩耗が加速する可能性があります。カッティングペアが許容範囲外の場合は両方を交換してください。

部品番号、機械モデル、機械のシリアル番号、必要数量、仕向国、現在のカッターの写真、設置位置、製品状態の要件をお知らせください。刃先と取り付け穴の鮮明な写真は、互換性を確認するのに特に役立ちます。

SMT PARTS SUPPLY LTD は、自動挿入機部品、SMT 装置部品、カッター、ガイド、フィーダー、センサー、モーター、制御基板、生産ライン保守部品を国際的な電子機器メーカーに供給しています。

N210133270AC リードカッター (A) の迅速な見積もりについては、以下を送信してください。

• 部品番号。
• 製品名。
• マシンモデル。
• マシンのシリアル番号。
• 必要な数量。
• 現在のパーツ写真。
• 配送国。
• 必須の配送スケジュール。

当社のチームは、部品番号の確認、製品写真の比較、関連するカッター要件の確認、適切な配送オプションの準備をお手伝いします。
