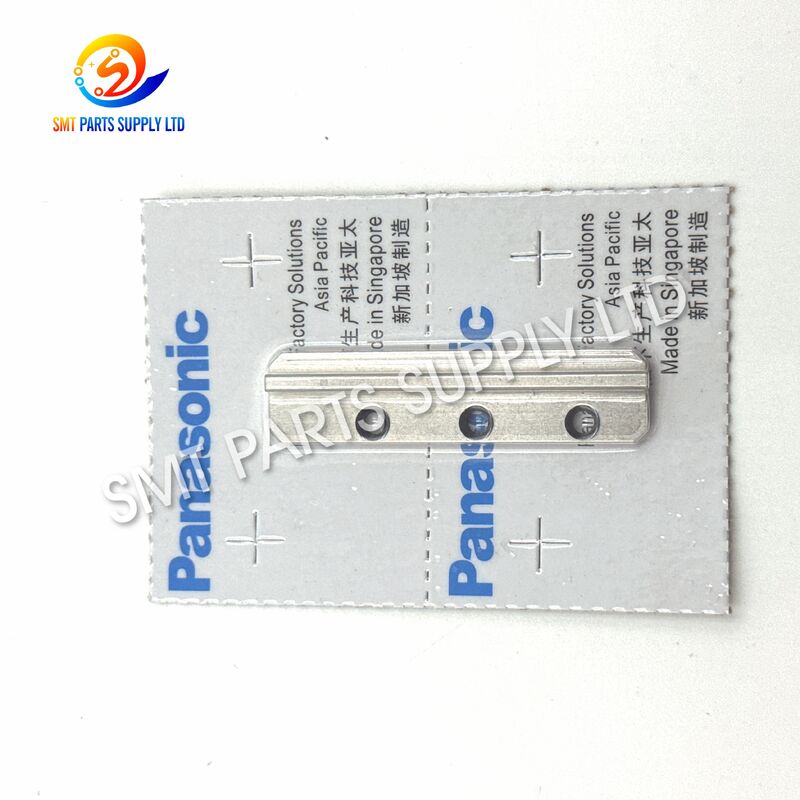

Panasonic 102031203802 JVKガイド(R) 自動挿入機用右側メカニカルガイド部品

パナソニック 102031203802 JVK ガイド(R) AI挿入機 予備部品

パナソニック 102031203802 ガイド(R) は、JVK 自動挿入装置用に特定された機械的ガイド部品です。機械の作動機構内に取り付けられ、部品の制御された動きをサポートし、意図された移動経路を維持し、繰り返し挿入サイクル中に、関連部品が正しい位置に留まるのを助けます。

公開されている予備部品の参照情報では、102031203802 は JVK ガイドとして特定されており、一部の部品リストではガイド(R)として具体的に記載されており、右側ガイド構成を示しています。これは、自動挿入機構で使用されるガイドプレート、スライダー、プッシャー、ピン、ローラー、カム、カッター、その他の部品とともに、しばしばリストアップされています。

このガイドは、摩耗、損傷、変形、汚染、または位置ずれしたガイド部品を含むメンテナンスプロジェクトに適しています。正しい交換は、安定した動きを回復させ、異常な摩擦を減らし、繰り返し可能な位置決めをサポートし、隣接する機械部品間の不要な接触を防ぐのに役立ちます。

自動挿入装置には、異なる改訂版、構成、または取り付け位置がある可能性があるため、購入者は注文前に部品番号、向き、機械モデル、物理的な寸法、および古い部品の外観を確認する必要があります。

コア製品情報

製品機能

102031203802 ガイド(R) の主な目的は、挿入ユニット内の関連可動部品に制御された機械的経路を提供することです。

継続的な生産中、関連機構は繰り返し速度と頻度で動作します。正しく取り付けられたガイドは、スライダー、カム、プッシャー、カッター、ピン、ローラー、その他の協働部品間の必要な運動方向と位置関係を維持するのに役立ちます。

その機能的責任には以下が含まれる場合があります。

ガイドは、一般的な外観だけで選択すべきではありません。2 つのガイド部品は似ていても、穴の位置、プロファイル、厚さ、向き、または取り付け関係が異なる場合があります。

原因：ガイドの交換が必要な理由

自動挿入機は、精密で繰り返し可能な機械的動きに依存しています。ガイドは、長時間の稼働、汚染、潤滑不足、不適切な調整、異常な衝撃、または隣接部品の摩耗により、徐々に摩耗または損傷する可能性があります。

1. 長期的な機械的摩耗

継続的なスライドまたは接触により、ガイド表面が徐々に変化する可能性があります。わずかな摩耗でもクリアランスが増加し、協働機構の運動経路に影響を与える可能性があります。

2. 不適切な機械的アライメント

スライダー、カム、プッシャー、カッター、ベース、または取り付け位置がずれている場合、ガイドに不均一な力が加わる可能性があります。これにより、局所的な摩耗、傷、変形、または異常な抵抗が生じる可能性があります。

3. 粉塵およびプロセス汚染

金属粒子、部品リードの破片、油の残留物、粉塵、および生産上のゴミがガイド領域に侵入する可能性があります。汚染物質は摩擦を増加させ、摩耗を加速させる可能性があります。

4. 不十分または不適切な潤滑

一部の協働機械表面には、制御された潤滑が必要です。潤滑不足は摩擦を増加させ、過剰または不適切な潤滑剤は粉塵やゴミを集める可能性があります。

5. 異常な機械的衝撃

部品の詰まり、不適切なセットアップ、カッターの損傷、スライダーのずれ、または予期しない衝突は、ガイドとその取り付け領域に衝撃力を伝達する可能性があります。

6. 固定具の緩み

取り付けハードウェアの緩みにより、ガイドが意図した位置から移動する可能性があります。継続的な操作は、取り付け穴、隣接部品、またはガイドプロファイルを損傷する可能性があります。

7. 協働部品の摩耗

関連するスライダー、ピン、ローラー、カム、プッシャー、カッターを点検せずに新しいガイドを取り付けると、繰り返し失敗する可能性があります。摩耗は、孤立した 1 つの部品ではなく、複数の接続された部品にわたって頻繁に発生します。

ガイドの摩耗または損傷の一般的な症状

これらの症状は、他の部品によっても引き起こされる可能性があります。したがって、完全な点検には、ガイド、ガイドプレート、スライダー、カム、カッター、プッシャー、ローラー、ピン、スプリング、ベース、固定具、および取り付け面を含める必要があります。

解決策：102031203802 ガイド(R) の交換

摩耗または損傷したガイドを交換することで、JVK 機構内の意図された運動関係を回復させるのに役立ちます。

推奨されるメンテナンスプロセスは、古い部品を取り外して新しい部品を取り付けるだけではありません。技術者は、アセンブリ全体を点検し、元の故障原因を特定し、取り付け領域を清掃し、すべての協働部品の動きを確認する必要があります。

推奨交換手順

メンテナンス結果

• 安定した機械的移動経路を回復させる。
• 異常な横方向のクリアランスを減らす。
• 協働部品間のアライメントを改善する。
• 不規則な摩擦と機械的ノイズを減らす。
• 安定した挿入サイクルをサポートする。
• スライダー、カム、カッター、プッシャー、ピンを保護する。
• ガイド領域の抵抗による繰り返し停止を減らす。
• メンテナンスの信頼性と予備部品計画を改善する。

仕様

重要な仕様に関する注意

詳細な寸法、材質グレード、硬度、コーティング、表面粗さ、取り付け公差は、製品名のみから推測すべきではありません。

正確な確認を得るには、以下を提供してください。

1. 完全な古いガイドの鮮明な写真。
2. 両側のクローズアップ写真。
3. 機械モデルとシリアル番号。
4. 取り付け位置。
5. 測定された長さ、幅、厚さ、および穴の間隔。
6. 周囲のアセンブリの写真。
7. 必要な数量と予想される納期。

点検対象の関連部品

部品番号 102031203802 は、ガイド 102031203702、スライダー、ガイドプレート、プッシャー、ローラー、ピン、カム、カッターなどの部品とともに JVK 部品グループにリストされています。

ガイドを交換する際は、該当する場合、以下の部品を点検してください。

すべての部品を交換する必要があるとは限りません。ただし、損傷した接合部品が新しいガイドの早期摩耗を引き起こさないように、関連部品を確認する必要があります。

用途

パナソニック 102031203802 ガイド(R) は、JVK 自動挿入機機構のメンテナンスおよび修理を目的としています。

典型的な用途環境

適切な購入状況

この製品は、以下の顧客に適しています。

• 古い部品番号が 102031203802 であることを確認した。
• 右側 JVK ガイド部品が必要である。
• 自動挿入機構を修理している。
• 摩耗、傷、変形、または過剰なクリアランスを特定した。
• 生産終了または成熟した装置のメンテナンス在庫が必要である。
• 複数の挿入機を運用しており、予備部品のサポートが必要である。
• 古い部品を写真と寸法で照合する必要がある。
• 他の AI 機部品との統合出荷が必要である。

仕組み

ガイドは、受動的な機械的位置決め部品として機能します。それ自体では電気的、空気圧的、またはモーター駆動の動きを作り出しません。

代わりに、ガイドは機械の可動機構と連携して機能します。

動作シーケンス

1. 機械が挿入サイクルを開始します。
2. カム、スライダー、レバー、またはアクチュエーターなどの駆動部品が動き始めます。
3. 関連する可動部品は、ガイドアセンブリによって制御される経路をたどります。
4. ガイドは、不要な横方向の動きを制限するのに役立ちます。
5. 協働部品は、必要な位置関係を維持します。
6. 挿入、切断、成形、または戻り動作が完了します。
7. 機構は開始位置に戻ります。
8. プロセスは次の生産サイクルで繰り返されます。

機能的関係

摩耗したガイドは、関連部品が傾いたり、ずれたり、振動したり、他の部品に接触したりする可能性があります。これにより、抵抗が増加し、機構の再現性が低下する可能性があります。

製品の利点

1. 正しい部品番号の識別

この製品は部品番号 102031203802 で供給されるため、購入者はメンテナンス記録、装置部品リスト、または古い部品のマーキングと直接比較できます。

2. 右側ガイド構成

GUIDE(R) の識別は、関連する左側または異なる向きのガイド部品と区別するのに役立ちます。

3. 繰り返し機械動作用に設計

この部品は、繰り返し動作サイクルを実行し、安定した位置決めガイダンスを必要とする機械機構向けです。

4. 正確な機械的アライメントをサポート

正しく取り付けられたガイドは、協働部品が設計された動作経路内に留まるのに役立ちます。

5. 予防メンテナンスに適している

このガイドは、計画的なメンテナンス用の予備部品として保管でき、元の部品が摩耗した場合の遅延を削減します。

6. 是正修理に適している

異常な動き、ガイド領域の摩耗、干渉、または機械的不安定性のトラブルシューティングに使用できます。

7. 写真と寸法による簡単な識別

顧客は、出荷前に比較のために古い部品の画像と寸法を提出できます。

8. 保護された輸出梱包

国際輸送中の衝突、傷、汚染、および移動を軽減するために、製品は個別に保護できます。

選択方法

正しいガイドを選択するには、一般的な製品名を確認する以上のことが必要です。

ステップ 1：完全な部品番号を確認する

古い部品、機械マニュアル、メンテナンス記録、または部品表に以下が表示されていることを確認してください。

JVK ガイド(R)

他のすべての情報が確認されていない限り、1020312038 のような不完全な番号での注文は避けてください。

ステップ 2：向きを確認する

この製品は、関連部品参照で「ガイド(R)」として識別されています。必要な取り付け位置が右側ガイドであることを確認してください。以下と混同しないでください。102031203702 ガイド。

左側ガイド。

• ガイドプレート。
• スライダー。
• ガイドベース。
• リードガイド。
• ガイドピン。
• ガイドチャック。
• ステップ 3：機械を確認する
• 完全な機械モデル、シリアル番号、製造年、および装置構成を提供してください。

最も信頼性の高い確認は、以下に基づいています。

確認方法

信頼性

全体の長さ。

全体の幅。

• 厚さ。
• 穴の数。
• 穴の直径。
• 穴の間隔。
• エッジプロファイル。
• 溝の位置。
• 接触面。
• 取り付け方向。
• 左右の向き。
• 表面仕上げ。
• マーキングまたは刻印された番号。
• ステップ 5：必要な供給条件を選択する
• プロジェクトに以下が必要かどうかを確認してください。

オリジナル新品部品。

新品互換部品。

• 再生部品。
• サンプルベースのカスタム生産。
• 緊急在庫品。
• メンテナンス在庫のためのバッチ購入。
• 利用可能性は異なる場合があります。必要な条件は、問い合わせに明確に記載する必要があります。
• ステップ 6：関連部品を点検する

古いガイドがスライダー、カム、プッシャー、カッター、ピン、または取り付けベースの損傷のために故障した場合、ガイドのみを交換しても問題は解決しない可能性があります。

異常な摩耗が見られる場合は、機構全体の写真を提供してください。

オリジナル、互換、およびサンプルベースの供給オプション

供給オプション

適切な要件

品質管理

各注文は、確認された供給条件に従ってチェックする必要があります。

推奨検査項目

検査項目

検査内容

全体の外観。

前面と背面のビュー。

• 左側と右側のビュー。
• 取り付け穴。
• 製品数量。
• 梱包状態。
• 部品番号ラベル。
• 顧客の参照写真との比較。
• 梱包と配送
• 機械的ガイド部品は、輸送中の衝撃、汚染、湿気、および移動から保護する必要があります。

標準梱包プロセス

部品を目視検査する。

必要に応じて作業面を清掃する。

1. 製品を保護袋に梱包する。
2. フォームまたは緩衝材を追加する。
3. 部品を内箱に入れる。
4. 内箱を輸出用カートンに梱包する。
5. 出荷ラベルと注文情報を確認する。
6. 複合または重量のある注文には、強化された梱包を使用する。
7. 利用可能な配送方法
8. 配送方法

適切な注文

設置前にガイドを使用可能な状態に保つために：

清潔で乾燥した環境に保管する。

元の保護梱包材に入れたままにする。

• 湿気や腐食性化学物質との直接接触を避ける。
• ガイドの上に重い製品を置かない。
• カッター、ピン、その他の金属部品との衝突を防ぐ。
• 部品番号を明確にラベル付けする。
• 右側と左側の部品を分離する。
• 先入れ先出し在庫管理を使用する。
• 保管部品を定期的に点検する。
• メンテナンスデータベースにサンプル写真と寸法を保管する。
• 取り付けに関する注意
• 取り付けは、自動挿入装置に精通した訓練を受けたメンテナンス担当者が行う必要があります。

取り付け前

安全に機械を停止する。

すべてのエネルギー源を隔離する。

• 作業エリアを清掃する。
• 適切な工具を準備する。
• 元の取り付け位置を確認する。
• 交換部品を古いガイドと比較する。
• 右側向きを確認する。
• 取り付け面を点検する。
• 関連する機械部品を確認する。
• 取り付け中
• ガイドを無理に押し込まない。

エンジニアリングの承認なしに取り付け穴を変更しない。

• 硬い工具でガイドを叩かない。
• 接触面を清潔に保つ。
• 正しい取り付け方向を確認する。
• 固定具を均等に締める。
• 近くの部品が挟まれたり、ずれたりしていないことを確認する。
• 指定された潤滑剤のみを必要に応じて塗布する。
• 取り付け後
• 許可されている範囲で機構を手動で動かす。

異常な抵抗がないことを確認する。

• 協働部品間のクリアランスを確認する。
• 低速で機械を動かす。
• 複数の完全なサイクルを観察する。
• 異常なノイズに耳を澄ます。
• 振動や横方向の動きを確認する。
• 全速での稼働前に安定した生産を確認する。
• よくある質問
• Q1：パナソニック 102031203802 とは何ですか？

パナソニック 102031203802 は、自動挿入機機構で使用される JVK 機械的ガイド部品として特定されています。一部の予備部品リストでは、右側ガイドを示す GUIDE(R) として記載されています。協働機械部品の制御された動き、アライメント、および位置決めをサポートします。

Q2：102031203802 は 102031203702 と互換性がありますか？

互換性があるとは想定すべきではありません。2 つの番号は別個のガイド部品としてリストされており、異なる側、プロファイル、または取り付け位置を表す可能性があります。注文前に、向き、取り付け穴、寸法、古い部品の写真、および機械部品マニュアルを確認してください。

Q3：どの機械が 102031203802 ガイドを使用しますか？

この部品は、JVK 自動挿入機予備部品リストで一般的に特定されています。装置の改訂版や機械構成が異なる場合があるため、最終的な互換性確認のために、完全な機械モデル、シリアル番号、古い部品の写真、および取り付け位置の写真を提供してください。

Q4：見積もりにはどのような情報が必要ですか？

部品番号 102031203802、必要な数量、機械モデル、古い部品の写真、取り付け位置、希望する供給条件、配送先、および予想される納期を提供してください。古い部品に明確なマーキングがない場合は、寸法を強く推奨します。

Q5：関連する JVK 機械部品を供給できますか？

関連する機械部品には、ガイド 102031203702、ガイドプレート、スライダー、カム、プッシャー、カッター、ピン、ローラー、スプリング、ベース、および取り付け部品が含まれる場合があります。必要な品目を一緒に確認できるように、完全な部品リストまたは写真をお送りください。

なぜ当社から購入するのか

プロフェッショナル AI 機部品サポート

PCB アセンブリ、自動挿入、SMT、スクリーン印刷、搬送、および関連電子機器製造装置で使用される予備部品に焦点を当てています。

部品番号ベースの識別

選択ミスを減らすために、部品番号、機械モデル、写真、寸法、取り付け位置を使用して注文を確認します。

柔軟な供給オプション

顧客の技術的および予算の要件に応じて、オリジナル新品、互換、サンプルベース、図面ベースの供給オプションが利用可能です。

少量サポート

在庫状況と製品の利用可能性に応じて、単体および小規模なメンテナンス注文を処理できます。

統合購入

顧客は、ガイド、カッター、スライダー、カム、ピン、ローラー、センサー、バルブ、モーター、基板、フィーダー、およびその他の機械部品を 1 つの出荷にまとめることができます。

輸出梱包

国際エクスプレス、航空貨物、または統合輸出出荷のために、製品は適切な保護を施して梱包されます。

出荷前確認

要求に応じて、確認のために写真、ラベル、数量、梱包情報を提供できます。

お問い合わせ

パナソニック 102031203802 JVK ガイド(R) またはその他の自動挿入機予備部品をお探しですか？

より迅速かつ正確な見積もりを得るために、以下の情報をお送りください。

必要な情報

例

在庫確認。

技術的識別。

• 部品番号照合。
• 関連部品の推奨。
• 大量注文の見積もり。
• 国際配送オプション。
• メンテナンス予備部品サポート。
