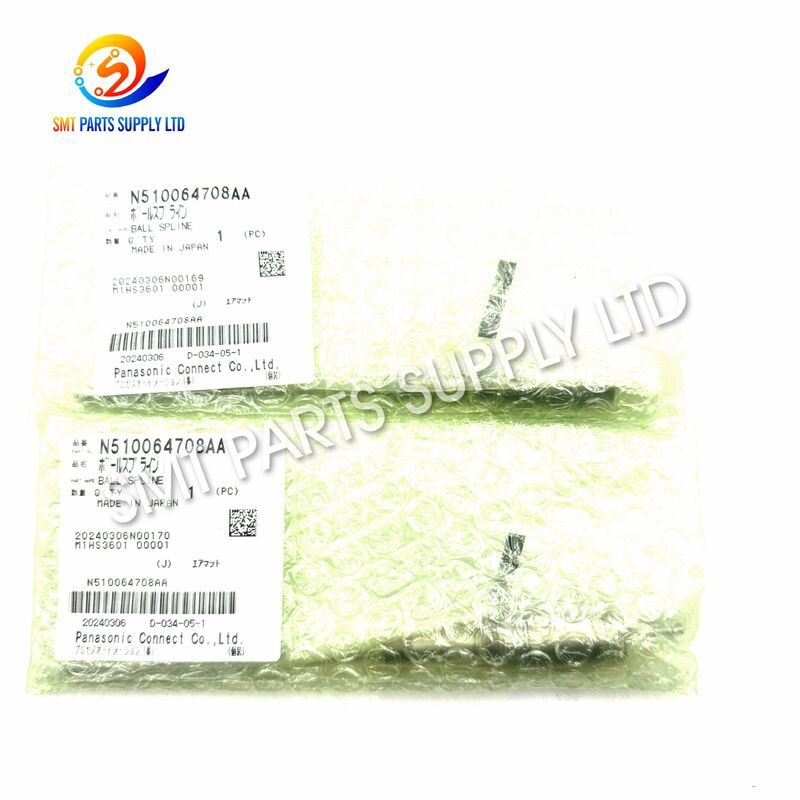

パナソニック NPM 8ヘッド用 H8 ホワイトマーク ボールスプライン N510064708AA

Panasonic N510064708AA H8 ホワイトマーク ボールスプライン NPM 8ヘッド用

したがって、N510064708AA H8 ホワイトマーク ボールスプラインは、NPM H8 8ヘッド実装アセンブリで使用される精密機械部品です。その主な役割は、高速の垂直往復運動中にノズルシャフトをガイドし、同時に制御された回転位置決めと安定した機械的整合性を維持することです。

SMT生産中、各ノズルはコンポーネントをピックアップするために繰り返し下降し、引き上げ、プログラムされた角度に回転し、正確な配置のために再び下降します。ボールスプラインは、精密なスプライン構造を介したトルク伝達とスムーズな直線ガイドを組み合わせることで、この運動システムの重要な部分を形成します。

N510064708AAは、NPM H8ヘッドの修理、定期メンテナンス、実装ヘッドのオーバーホール、および摩耗または損傷したボールスプラインコンポーネントの交換に適しています。ホワイトマーク識別は、このH8スプライン仕様を、他の実装ヘッド構成で使用される視覚的に類似したスプラインバージョンと区別するのに役立ちます。

正確な注文のために、お客様は完全な部品番号N510064708AA、H8ヘッドタイプ、およびホワイトマーク仕様を購入前に確認する必要があります。

NPM実装ヘッドは、生産中に継続的な高速運動を行います。各コンポーネントの配置は、垂直シャフトの移動、加速、減速、回転、および機械的負荷の追加サイクルを生み出します。

時間の経過とともに、H8ボールスプラインは徐々に摩耗する可能性があります。

ノズルシャフトは、すべてのピックアップおよび配置操作のために垂直に移動します。

大量生産では、これは非常に高いサイクル数につながる可能性があります。

長期間の運転は以下を引き起こす可能性があります：

• 機械的クリアランスの増加。
• 動きのスムーズさの低下。
• 高い振動。
• 異常なシャフトプレイ。
• 動作抵抗の増加。

ボールスプラインは、正確に形成されたスプライン溝に沿って移動する転動体を使用します。

繰り返しの機械的接触は、内部の走行面に徐々に影響を与える可能性があります。

典型的な症状は以下のとおりです：

これらの症状は、ノズルシャフト、ベアリング、ホルダー、および周囲のヘッド機構と合わせて確認する必要があります。

SMT生産環境には、微細なほこり、コンポーネントの破片、グリースの残留物、その他の粒子が含まれる可能性があります。

汚染物が移動するスプライン機構に入ると、スムーズな転がり接触を妨げる可能性があります。

考えられる結果は以下のとおりです：

• 摩擦の増加。
• 不規則な動き。
• 早期摩耗。
• 表面損傷。
• 機械的の一貫性の低下。

適切な潤滑は、精密な転動コンポーネントにとって重要です。

不十分、汚染、または劣化し​​た潤滑剤は、摩擦を増加させ、摩耗を加速させる可能性があります。

メンテナンス技術者は、過剰または不適切なグリースを塗布するのではなく、NPM H8ヘッドに適用される潤滑手順に従う必要があります。

深刻なノズル衝突は、ノズルからシャフトおよびスプライン機構に衝撃荷重を伝達する可能性があります。

考えられる原因は以下のとおりです：

• PCB高さの間違い。
• フィーダーの干渉。
• ノズルクラッシュ。
• コンポーネントの障害。
• 機械設定の間違い。

異常な衝突の後、ボールスプラインはノズルシャフトおよび関連する機械コンポーネントと一緒に検査する必要があります。

検査により摩耗または異常なクリアランスが確認された場合、既存のスプラインを正しいN510064708AA H8 ホワイトマーク ボールスプラインに交換することで、ノズルシャフトの意図された機械的ガイドを回復するのに役立ちます。

正しく一致したボールスプラインは、いくつかの重要なメンテナンス上の利点を提供します。

交換は、訓練を受けたSMTメンテナンス担当者が行う必要があります。

取り付け前に、技術者はノズルシャフト、ホルダー、ベアリング面、および関連するヘッドコンポーネントの状態も確認する必要があります。

実装ヘッドのボールスプラインは外観が非常に似ている場合がありますが、異なる仕様が異なるヘッドバージョンで使用される場合があります。

したがって、ホワイトマークは、N510064708AAを選択する際の識別特性として扱われるべきです。

交換品を購入する際は、次の3つの重要な詳細をすべて確認してください：

N510064708AA + H8 + ホワイトマーク

これは、外観だけでスプラインを選択するよりも信頼性が高いです。

この確認プロセスは、誤った注文と不要な機械のダウンタイムを削減するのに役立ちます。

N510064708AA H8 ホワイトマーク ボールスプラインは、主にSMT製造環境で稼働するNPM実装ヘッドのメンテナンスに使用されます。

既存のH8スプラインに以下のいずれかが見られる場合の交換に適しています：

• 過度のクリアランス。
• 粗い動き。
• 摩耗。
• 機械的損傷。
• 衝突関連の問題。
• 異常なノイズ。

NPMマシンを継続的に稼働させている工場では、定期メンテナンス中にH8ヘッドの機械部品を検査できます。

ボールスプラインは、より深刻な生産問題を引き起こす前に、技術者が許容できない摩耗を特定した場合に交換される可能性があります。

N510064708AAは、H8ヘッドのオーバーホール中に、以下の検査と合わせて使用できます：

• ノズルシャフト。
• ノズルホルダー。
• ベアリング。
• スプリング。
• シール。
• 真空コンポーネント。
• 関連するガイド部品。

このアプローチは、技術者が実装ヘッドの完全な機械的状態を評価するのに役立ちます。

典型的な産業は以下のとおりです：

この部品は以下にも適しています：

• SMTメンテナンス会社。
• 機器修理センター。
• 実装ヘッドオーバーホールワークショップ。
• 中古機械リファービッシャー。
• SMTスペアパーツ販売業者。

H8ボールスプラインは、直線運動と回転制約の組み合わせを提供します。

実装システムは、ノズルシャフトに垂直に移動するようにコマンドを出します。

シャフトはボールスプラインアセンブリを通過します。

精密ボールがスプライン溝に沿って移動します。

転がり接触は、高周波のシャフト移動中の不要な滑り摩擦を低減するのに役立ちます。

スプラインは、シャフトを必要な垂直経路に沿ってガイドします。

ノズルはコンポーネントとPCB配置位置に繰り返し接近するため、安定したガイドが重要です。

溝構造により、スプラインアセンブリは回転力を伝達しながら、制御されない相対運動を制限できます。

これにより、ノズルシャフトはH8ヘッド機構との必要な機械的関係を維持できます。

ノズルは、フィーダーまたはトレイから供給されるコンポーネントに向かって下降します。

コンポーネントを保持するために真空が適用されます。

コンポーネントはプログラムに従って向きを変えられ、ターゲットPCB位置に転送され、配置されます。

その後、ノズルは引き上げられます。

このシーケンスは、生産中に継続的に繰り返されます。

したがって、通常のベアリングまたはガイドは、近似寸法のみに基づいて代替品として選択されるべきではありません。

技術者は、以下のいずれかを経験した場合にN510064708AAを検査する場合があります：

• ノズルシャフトプレイの増加。
• 粗いH8シャフトの動き。
• 異常な機械音。
• 振動の増加。
• 手動シャフト移動中の抵抗。
• 目に見える機械的摩耗。
• ノズル衝突後の動きの悪さ。

ただし、これらの症状は他の部品から発生する場合もあります。

交換前に完全なヘッド検査を推奨します。

主な識別は次のとおりです：

N510064708AA

製品の外観だけで選択することは避けてください。

この製品は、H8実装ヘッド構成用です。

見積もりを依頼する際は、ヘッドタイプを明確に指定してください。

推奨される問い合わせ情報：

機械：NPM
ヘッド：H8
部品番号：N510064708AA

ホワイトマークは重要な識別特性です。

既存のスプラインが異なる色のマークを使用している場合は、N510064708AAと互換性があると想定しないでください。

必要に応じて、確認のために写真を送ってください。

注文前に、以下を検査してください：

• 部品番号。
• マークの色。
• シャフト構造。
• 取り付けインターフェース。
• ヘッド構成。

鮮明な写真は、仕様の間違いを避けるのに役立ちます。

個別のヘッド修理の場合、1個で十分な場合があります。

複数のNPMラインを稼働させている工場では、追加のH8ボールスプラインを予備在庫として維持することを検討できます。

緊急のメンテナンス注文の場合、見積もりを依頼する際に必要な数量と配送先を提供してください。

N510064708AAは、H8ボールスプラインであり、繰り返し垂直移動中にノズルシャフトをガイドし、制御された回転位置決めをサポートするために使用されます。NPM 8ヘッド実装アセンブリ内の重要な機械的ガイドコンポーネントです。

ホワイトマークは、このH8スプライン仕様を視覚的に類似したボールスプラインバージョンと区別するために使用される識別特性です。お客様は、注文前に部品番号、H8ヘッドタイプ、およびホワイトマークを確認する必要があります。

はい。N510064708AAは、NPM H8 / 8ヘッドアプリケーションに使用されます。ただし、特に以前にヘッド修理またはコンポーネント交換が行われた機器の場合、購入前に機械およびヘッド構成を確認する必要があります。

検査により、過度のプレイ、粗いシャフトの動き、異常なノイズ、機械的損傷、または摩耗が見つかった場合に交換が必要になる場合があります。ノズルシャフト、ホルダー、ベアリング、および潤滑状態などの関連部品も確認する必要があります。

してくださいN510064708AA、NPM機械情報、H8ヘッドタイプ、ホワイトマーク確認、必要な数量、および配送先を提供してください。仕様確認が必要な場合は、既存のスプラインの鮮明な写真をお勧めします。

NPM 8ヘッドメンテナンス用のN510064708AA H8 ホワイトマーク ボールスプラインが必要ですか？

以下をお送りください：

• 部品番号：N510064708AA
• 機械モデル。
• H8ヘッド確認。
• ホワイトマーク確認。
• 必要な数量。
• 配送先。
• 既存部品の写真（利用可能な場合）。

部品番号の確認、在庫確認、見積もり、梱包、および配送の手配を支援できます。

緊急のSMT機械修理の要件については、問い合わせに必要な数量と希望する配送スケジュールを含めてください。これにより、リクエストを効率的に処理できます。

N510064708AA H8 ホワイトマーク ボールスプラインの現在の在庫状況と見積もりについては、お問い合わせください。
