パナソニック 102031203702 自動挿入機械の精密ガイド

Panasonic 102031203702 AI挿入機 プレシジョンガイド

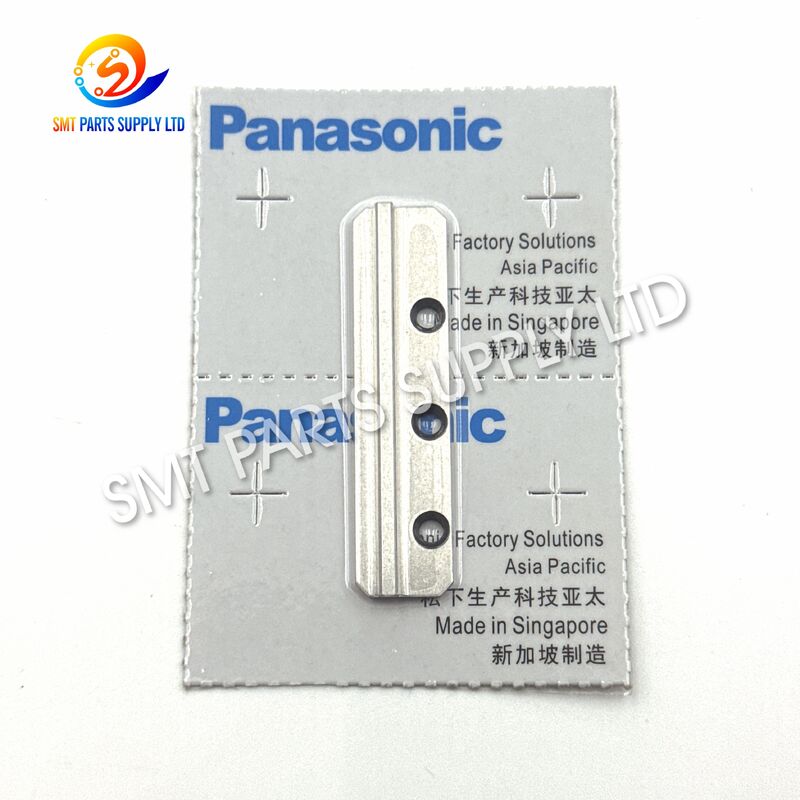

Panasonic 102031203702 ガイドは、自動スルーホール部品挿入装置用に開発された精密機械部品です。対応するガイド、カッティング、フィーディング、または挿入関連のアセンブリ内に取り付けられ、ガイドは接続された機械部品の移動経路を制御し、連続生産中の繰り返し可能な位置決めをサポートします。

摩耗、損傷、汚染、または不適切に取り付けられたガイドは、不安定な動き、異常な摩擦、一貫性のない部品ハンドリング、または近接部品の摩耗加速を引き起こす可能性があります。影響を受けた部品を、適切に適合する102031203702 ガイドに交換することで、ガイド、スライドカム、ガイドプレート、ベース、ローラー、カッター、ピン、スプリング、およびその他の関連部品間の機械的関係を回復するのに役立ちます。

この製品は、エレクトロニクスメーカー、PCBアセンブリ工場、挿入機メンテナンス部門、機器サービス会社、およびスペアパーツ販売業者に適しています。Panasonic AIマシンは構成、製造年、アセンブリ改訂が異なる場合があるため、お客様は注文前に元の部品番号、機械モデル、取り付け位置、寸法、および古い部品の外観を確認する必要があります。

ガイドは繰り返し動作する機械システム内で機能します。生産中、継続的な動き、振動、摩擦、ほこり、部品の破片、潤滑剤の残留物、および取り付けストレスにさらされる可能性があります。機械が稼働していても、徐々に摩耗すると、ガイディング面または取り付け関係の一貫性が低下する可能性があります。

以下の状態は、ガイドまたはその関連アセンブリの検査が必要であることを示している可能性があります。

移動部品とガイド面との繰り返し接触により、接触面積が徐々に変化する可能性があります。不均一な摩耗は、意図された移動経路に影響を与え、接続された部品間に余分なクリアランスを生じさせる可能性があります。

潤滑不足、グリースの汚染、異物、または不適切な組み立ては、摩擦を増加させる可能性があります。過度の抵抗は、不安定な動き、騒音、振動、または摩耗の加速を引き起こす可能性があります。

引っかき傷、へこみ、変形、欠け、または衝撃痕は、スムーズな動きを妨げる可能性があります。損傷は、部品の詰まり、不適切なメンテナンス、偶発的な工具の接触、または不適切な保管によって発生する可能性があります。

ガイドが間違った方向に取り付けられたり、不均一に締め付けられたり、適切な位置合わせなしに配置されたりすると、接続された機構は元の設計経路に従って移動しない可能性があります。

ほこり、リード線の破片、油の残留物、および小さな金属粒子がガイドと関連機構の周りに集まる可能性があります。汚染は、スムーズなスライドを妨げ、局所的な摩耗を引き起こす可能性があります。

損傷したスライドカム、ガイドプレート、ピン、ローラー、スプリング、カッター、ブラケット、またはベースは、ガイドに異常な力を伝達する可能性があります。周囲のアセンブリを確認せずに1つの部品のみを交換しても、問題全体が解決しない場合があります。

不適切に供給された部品、曲がったリード線、不適切な材料設定、または機械的な障害は、挿入機構内で突然の衝撃を引き起こす可能性があります。深刻な詰まりや衝突が発生した場合は、ガイドを検査する必要があります。

102031203702 ガイドの交換は、関連する機械的アセンブリ内の元のガイディングおよび位置決め関係を回復することを目的としています。適切な交換は、単独の部品交換としてではなく、清掃、検査、位置合わせ、およびテストと組み合わせて行う必要があります。

1. 工場の安全手順に従って装置を停止します。
2. 現在の機械アラームと生産症状を記録します。
3. 分解前に元の取り付け位置の写真を撮ります。
4. 古いガイドに引っかき傷、変形、緩み、不均一な摩耗がないか確認します。
5. スライドカム、ガイドプレート、ベース、カッター、ピン、ローラー、スプリング、ブラケットを検査します。
6. ほこり、リード線の破片、グリースの残留物、その他の汚染物質を除去します。
7. 新しいガイドと取り外した部品を比較します。
8. 部品番号、プロファイル、穴、向き、取り付け面を確認します。
9. 部品を無理に押し込んだり改造したりせずにガイドを取り付けます。
10. 機械サービス手順に従って、取り付けハードウェアを均一に締め付けます。
11. 機構を手動でチェックし、スムーズで干渉のない動きを確認します。
12. 通常の生産に戻す前に低速テストを実行します。
13. サンプルPCBアセンブリとスルーホール部品を検査します。
14. 予防保守管理のために交換日を記録します。

実際の結果は、完全な機構の状態によって異なります。ガイドが唯一の摩耗部品でない場合、他の部品も交換が必要になる場合があります。

102031203702 ガイドは、Panasonic/PanasertタイプのAI自動挿入装置のメンテナンスに使用されます。これらの機械は、一般的にリード付き電子部品を準備されたPCBのスルーホールに設置するために使用されます。

このガイドはユニバーサルコンポーネントではありません。その適合性は、正確な機械シリーズ、機械的アセンブリ、部品改訂、および取り付け位置に依存します。

機械の構成と生産プロセスに応じて、自動挿入装置は次のようなリード付き電子部品を処理する場合があります。

ガイドは、完全なコンポーネント範囲を直接決定するものではありません。機械モデル、挿入ヘッド、ツーリング、プログラム、フィーダーシステム、およびコンポーネント仕様が実際の生産能力を決定します。

この製品は以下に適しています。

• 自動挿入ラインを運用するPCBアセンブリ工場。
• スルーホールコンポーネントプロセスを管理する生産エンジニア。
• AIマシンの保守を担当する機器保守チーム。
• 挿入およびリード処理装置を修理するサービス会社。
• 重要なスペアパーツ在庫を準備するエレクトロニクスメーカー。
• SMTおよびTHTマシンコンポーネントを供給する海外販売業者。
• 中古のPanasonic/Panasert挿入装置を復元する工場。
• 部品番号102031203702で識別される正確な交換品を探しているバイヤー。

ガイドは、関連部品の動きに対して制御された機械的基準を提供します。機械サイクル中、接続された機構は、装置プログラムに従ってスライド、回転、プッシュ、カット、位置決め、またはリターンする場合があります。ガイドは、この動きを意図された経路内に保つのに役立ちます。

ガイドは、複数の機械部品を含むアセンブリの一部として機能する場合があります。機械の構成に応じて、関連アイテムには以下が含まれる場合があります。

• スライドカム。
• ガイドプレート。
• ガイドベース。
• カッター。
• 固定カッター。
• ローラー。
• ピン。
• スプリング。
• レバー。
• ブラケット。
• プッシャー。
• 曲げまたはリード処理部品。
• ファスナーおよび位置決め部品。

障害を診断する際には、これらの部品を完全な機械システムとして検査する必要があります。新しいガイドは、摩耗したピン、損傷したカム、曲がったブラケット、不適切なカッター、または緩んだベースの代わりにはなりません。

• ガイドをハンマーで叩いたり、研磨したり、曲げたり、ドリルで穴を開けたり、改造したりしないでください。
• 部品を無理に間違った位置に押し込まないでください。
• 接触面と取り付け面を清潔に保ってください。
• 正しい取り付け方向を確認してください。
• 位置決めピンとファスナーが良好な状態にあるか確認してください。
• ネジを均一に締め付けてください。
• 接続された部品が自由に動くことを確認してください。
• 機械アセンブリに指定された潤滑剤のみを使用してください。
• 装置内に緩んだ工具や金属粒子が残らないようにしてください。

• サービス手順で許可されている範囲で、機構を手動で動かしてください。
• 干渉、異常な抵抗、過度のクリアランスがないか確認してください。
• 装置を低速で実行してください。
• 数サイクル中にガイドと接続された機構を観察してください。
• 異常な騒音や振動がないことを確認してください。
• 承認された生産材料でテストしてください。
• 挿入されたコンポーネントとPCBの状態を検査してください。
• 機械を徐々に通常の生産速度に戻してください。

取り付けは、自動挿入装置に精通した訓練を受けた保守担当者が完了する必要があります。

類似のガイドにはわずかな視覚的または寸法的な違いしかない場合があるため、正しい製品選択が不可欠です。類似の外観は相互交換性を保証しません。

必要な部品番号は「102031203702」である必要があります。製品名「ガイド」のみに基づいて注文しないでください。なぜなら、装置にはいくつかの異なるガイドコンポーネントが含まれている可能性があるからです。

取り外した部品を検査して、以下を確認してください。

• 刻印または印刷された識別情報。
• 取り付け穴の位置。
• 外形プロファイル。
• ガイド面の形状。
• 幅、長さ、厚さ。
• 左向きまたは右向きの向き。
• 接触痕と取り付け方向。

以下を提供してください。

• 機械のブランド。
• 機械のモデル。
• 機械のシリアル番号。
• 製造年（利用可能な場合）。
• アセンブリ名。
• 取り付け位置。
• 現在の警告または生産上の問題。

以下の明確な写真を送信してください。

1. 完全な古い部品。
2. 前面。
3. 背面。
4. 側面プロファイル。
5. 取り付け位置。
6. 周囲の機械的アセンブリ。
7. マーキングまたはラベル。
8. 必要に応じて、定規またはキャリパーによる測定。

ガイドに深刻な摩耗がある場合は、関連するスライドカム、プレート、ベース、カッター、ローラー、ピン、スプリング、ブラケットを検査してください。関連する摩耗部品を一緒に交換すると、より安定したメンテナンス結果が得られる場合があります。

完全な情報を提供することで、サプライヤーは製品をより効率的に確認でき、繰り返し通信を減らすことができます。

供給される各ガイドは、合意された製品状態と注文要件に従ってチェックされるべきです。

寸法公差、材料グレード、硬度、コーティング、および詳細なエンジニアリング仕様は、実際の生産バージョンに依存します。これらのデータが必要なバイヤーは、注文前に図面、サンプル、または正式な技術要件を提供する必要があります。

102031203702 ガイドは精密機械部品であり、輸送中の衝撃、湿気、汚染、および制御されていない動きから保護する必要があります。

1. 清潔な目視検査。
2. 個別の保護包装。
3. 耐湿性インナーパッケージ。
4. 衝突防止クッション材。
5. 部品番号識別ラベル。
6. 丈夫な輸出用カートン。
7. 外側出荷ラベル。
8. 最終数量確認。

送料と納期は、仕向地、数量、パッケージサイズ、通関手続き、および選択された輸送方法によって異なります。

小さな機械部品が入手できない場合、生産ラインは大幅なダウンタイムを経験する可能性があります。古いAI挿入装置を運用しているバイヤーは、機械の数量、稼働時間、メンテナンス履歴、および地域の納期に基づいてスペアパーツ計画を確立する必要があります。

必要な数量は、工場の保守チームによって決定されるべきです。摩耗は生産量、材料の状態、メンテナンスの質、および装置の構成に依存するため、すべての機械に普遍的な交換間隔を適用することはできません。

産業用バイヤーは通常、一般的な製品カテゴリではなく特定のコンポーネントを必要とします。迅速な識別をサポートするために、正確な部品番号を使用して問い合わせを整理します。

顧客は、注文前に確認するために、機械ラベル、古い部品の写真、寸法、および取り付け位置の画像を提供できます。

工場ごとに予算とメンテナンス要件が異なります。利用可能な製品状態は、比較のために個別に見積もり可能です。

バイヤーは、ガイド、カッター、カム、プレート、ピン、スプリング、ローラー、ベルト、センサー、モーター、ボード、バルブ、その他の機械部品を1つの問い合わせにまとめることができます。

保護梱包、部品番号ラベル、商業インボイス、パッキングリスト、および国際配送オプションは、海外のお客様のために手配できます。

私たちの目標は、部品番号を提供するだけでなく、顧客が選択ミスを減らし、メンテナンス通信を短縮し、生産を効率的に回復するのを支援することです。

A：部品番号102031203702は、Panasonic/Panasert AI自動挿入機装置で使用される機械的ガイドとして識別されます。これは、ガイドおよび挿入関連の機械部品カテゴリに属します。正確な取り付け位置は、取り外した部品、機械モデル、およびアセンブリの写真を使用して確認する必要があります。

A：公開スペアパーツリストでは、このガイドはPanasonic/Panasert自動挿入機アプリケーションに関連付けられており、JVK関連の部品リストも含まれていますが、一部のサプライヤーはAV131装置も参照しています。構成と改訂が異なる場合があるため、機械モデルのみを唯一の互換性基準として使用しないでください。元の部品番号と取り付け位置を確認してください。

A：オリジナル新品および互換新品の供給オプションが利用可能な場合があります。利用可能性は、現在の在庫状況と要求された数量によって異なります。正式な見積もりには、提供される製品の状態が明確に記載されるため、バイヤーは適切なオプションを選択できます。

A：部品番号102031203702、必要な数量、希望する製品状態、機械モデル、機械シリアル番号（利用可能な場合）、古い部品の写真、取り付け位置の写真、および仕向国を提供してください。既存の部品に目に見える識別情報がない場合は、寸法の提供が推奨されます。

A：周囲のコンポーネントが良好な状態であれば、個別に交換できます。ただし、ガイドの深刻な摩耗は、カム、プレート、ベース、カッター、ローラー、ピン、スプリング、ブラケット、または位置合わせの問題を示している可能性があります。取り付け前に完全な機構を検査することを強くお勧めします。

「Panasonic 102031203702 AI挿入機ガイド」をお探しですか？

迅速かつ正確な見積もりのために、以下の情報をお送りください。

• 必要な部品番号。
• 必要な数量。
• オリジナル新品または互換新品の要件。
• 機械モデルとシリアル番号。
• 古いガイドの鮮明な写真。
• 取り付け位置の写真。
• 仕向国と郵便番号。
• 必要な納期。
• 完全なスペアパーツ問い合わせリスト（利用可能な場合）。

私たちは、メンテナンス、生産回復、予防交換、および国際流通のために、自動挿入機スペアパーツを供給しています。

在庫状況の確認、利用可能な製品状態の比較、検査写真の取得、輸出見積もりの取得については、今すぐお問い合わせください。

重要な互換性に関する注意：
Panasonicおよび関連する機械名は、製品の互換性と参照されたスペアパーツのアプリケーションを特定するためにのみ使用されます。バイヤーは、購入前に部品番号、機械構成、寸法、および取り付け位置を確認する必要があります。製品の利用可能性、状態、保証、および納期は、最終的な見積もりに依存します。
