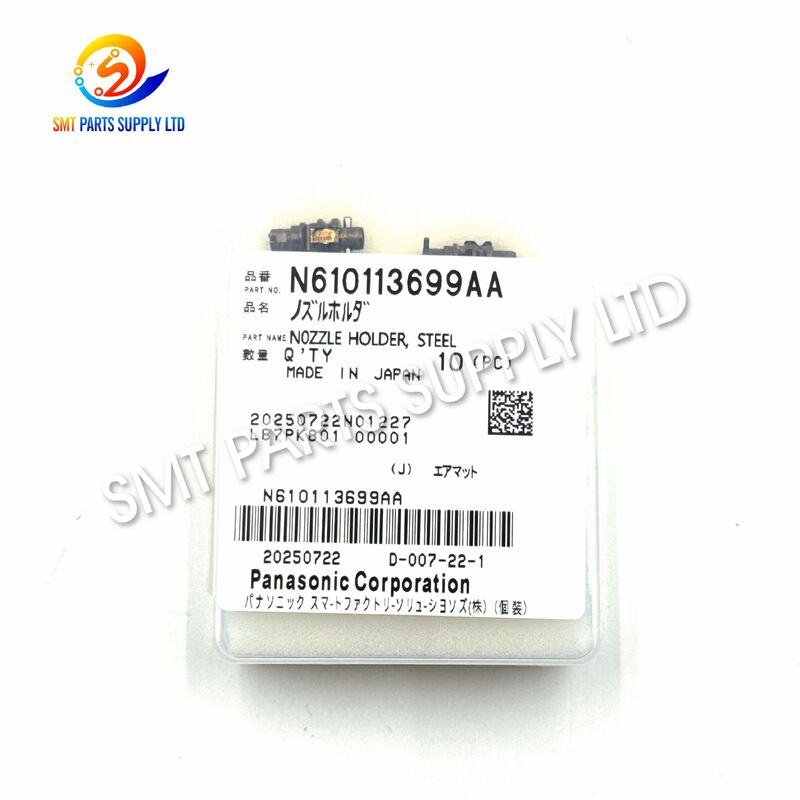

パナソニック NPM H16ヘッド用スチールノズルホルダー N610113699AA

Panasonic N610113699AA スチール ノズル ホルダーは、互換性のある NPM 高速配置ヘッド アセンブリ内で使用される精密機械部品です。安定したノズルの取り付け、移動、および部品のピックアップ操作に必要な機械的サポートおよび位置決めインターフェイスを提供します。一般に入手可能な製品リファレンスでは、この部品は NPM H16 または 16 ノズル ヘッド ホルダーとして識別され、NPM-D3 および選択された NPM-W または NPM-W2 16 ヘッド構成への追加参照も含まれています。注文前に必ずマシン構成を確認する必要があります。

このホルダーは機械的強度と寸法安定性を高めるためにスチールから製造されており、装着ヘッドが高速で連続的に動作する要求の厳しい SMT 生産環境向けに設計されています。正しく適合したノズル ホルダーは、ノズルの位置合わせ、制御された垂直方向の動き、信頼性の高い真空ピックアップ、再現可能な部品の配置を維持するのに役立ちます。

N610113699AA ホルダーは、予防保守、装着ヘッドの再構築、損傷部品の交換、および長期のスペア部品在庫に適しています。 SMT 工場、EMS メーカー、機器サービス会社、機械再構築業者、および国際的なスペアパーツ販売業者に供給できます。

出荷前に、お客様は機械モデル、装着ヘッドのタイプ、完全な部品番号、および既存のコンポーネントの鮮明な写真を提供する必要があります。この確認プロセスにより、見た目は似ているが機械的には異なるノズル ホルダーを注文するリスクが軽減されます。

公開リストでは、N610113699AA を、N610113699AB や N610113699AC などの後のサフィックス参照と関連付けますが、N210081891AB は、一部の関連するホルダーの説明またはヘッド コンポーネント リストに表示されます。これらの番号は、技術的な確認なしに自動的に交換可能として扱われるべきではありません。

ノズル ホルダーは高速機械システム内で動作します。製造中、連続的な垂直運動、繰り返しの加速、振動、接触圧力、およびフラックス残留物、塵、油、または微粒子への曝露を受ける可能性があります。装着機が動作し続けている場合でも、ホルダーが徐々に劣化すると、ピックアップと装着の安定性が低下する可能性があります。

連続操作により、ホルダーの接触面、ガイド面、または支持面が徐々に摩耗する可能性があります。小さな寸法の変化が、ノズル、シャフト、スプリング、および周囲のヘッド コンポーネント間の関係に影響を与える可能性があります。

不適切なノズルのセットアップ、コンポーネントの浮き上がり、フィーダーの損傷、PCB の歪み、プログラミング エラー、または偶発的なヘッドの衝突により、ホルダーが曲がったり損傷したりする可能性があります。パーツは、動きに影響を与える軽度の変形を抱えていても、外観的には正常に見えることがあります。

ほこり、はんだペーストの粒子、接着剤の残留物、または乾燥した潤滑剤が可動機構に侵入する可能性があります。汚れが付着すると摩擦が増大し、ホルダーのスムーズな動きが妨げられる場合があります。

不適切な工具、過度の力、不適切な潤滑剤、または不適切な洗浄方法の使用は、精密表面に損傷を与える可能性があります。承認された技術手順なしに、ノズル ホルダーを研磨、研磨、または改造してはなりません。

同様のノズル ホルダーには、構造的に小さな違いがある場合があります。間違ったリビジョンを取り付けると、フィッティング不良、ストロークの制限、異音、またはノズルの保持が不安定になる可能性があります。

大量の SMT ラインは、複数のシフトにわたって連続的に稼働する場合があります。動作を繰り返すと、最終的には疲労、緩み、表面の磨耗、または位置の変動が発生する可能性が高くなります。

すべてのピックアップまたは配置エラーがノズル ホルダーによって引き起こされるわけではありません。ノズル、シャフト、真空フィルター、O リング、スプリング、センサー、ソレノイド バルブ、カメラ システム、フィーダーのセットアップ、PCB サポート、および機械のキャリブレーションも検査する必要があります。

摩耗、変形、汚染、または正しく取り付けられていないノズル ホルダーを交換すると、ノズルと配置ヘッドの間の正しい機械的インターフェイスを復元できます。目的は、単に新しい金属コンポーネントを取り付けることではなく、制御された動きを回復し、ノズルを確実に保持し、一貫したピックアップ高さを維持することです。

推奨されるソリューションには 4 つの段階が含まれます。

古いホルダーまたは機械のマニュアルに印刷されている完全な部品番号を確認してください。必要な番号が N610113699AA であるか、別のリビジョンであるかを確認してください。

ノズル シャフト、スプリング、シール、フィルター、クランプ、真空経路、および周囲のホルダー コンポーネントを検査します。シャフトが摩耗したりシールが損傷した状態で新しいホルダーを取り付けても、元の問題は解決しない可能性があります。

適切な工具を使用し、機器のメンテナンス手順に従ってください。側圧、衝撃、無理な挿入、未承認の改造は避けてください。

設置後、機械を本格的な生産に戻す前に、ノズルの動作テスト、真空チェック、ノズルの高さの確認、ピックアップ テスト、画像認識、および試し置きを実行します。

正確な寸法、公差、表面処理、互換性のあるシリアル範囲、および配置ヘッドのリビジョンは、公開ドキュメントで一貫して入手できるわけではありません。購入者は外観やおおよその寸法だけでこの製品を選択しないでください。最終的な互換性は、完全な部品番号と機械情報によって確認する必要があります。

一部の取引参考資料では、関連する N610113699AB または N610113699AC バージョンを約 10 × 20 mm のスチール製ホルダーとして説明しています。ただし、これは各リビジョンの寸法仕様を保証するものではなく、参考値と見なす必要があります。

N610113699AA ノズル ホルダーは、主に SMT 電子部品配置装置で使用されます。そのアプリケーションは、フィーダから部品を取り出してプリント回路基板上に配置する役割を担う高速配置ヘッド機構と密接に関連しています。

公開カタログおよびサプライヤー参考資料では、N610113699AA を NPM 16 ノズルまたは H16 ヘッド アプリケーションに接続するのが一般的です。別のパーツ カタログでは、NPM-W および NPM-W2 16 ヘッド ノズル ホルダー ユニットにも関連付けられています。

• 家庭用電化製品製造
• カーエレクトロニクスアセンブリ
• 産業用制御基板の製造
• 通信機器製造
• LED製品の組み立て
• 医療用電子機器の製造
• コンピュータおよびサーバーのハードウェアの製造
• 電源とインバーターの製造
• 半導体実装サポートライン
• EMSおよび電子機器受託製造
• SMT装置メンテナンス会社
• 中古SMT機械リビルト会社
• 電子スペアパーツ販売業者
• 技術トレーニングおよび修理センター

SMT 配置ヘッドは、ノズルを使用して、テープ フィーダ、トレイ、スティック、またはその他の部品供給システムから電子部品を取り出します。ノズルは、垂直移動、回転、真空の適用、およびコンポーネントの配置中に、正確な機械的位置に保持される必要があります。

ノズル ホルダーは、このプロセスをサポートする機械構造の一部を形成します。

対応ノズルをヘッド機構に組み込みます。ホルダーは、ノズルと周囲のヘッド コンポーネント間の正しい関係を維持するのに役立ちます。

ピックアップ中、ヘッドはノズルを部品に向かって下げます。ホルダーは、異常な摩擦や緩みがなく、制御された動きを許可またはサポートする必要があります。

真空はノズル システムを通じて適用されます。安定した機械的位置により、ノズルがコンポーネントに正しく接触し、吸引力が維持されます。

ピックアップ後、コンポーネントはマシンビジョンシステムによって検査される場合があります。ノズルの位置が不規則であると、コンポーネントのセンタリング、回転認識、または高さの一貫性に影響を与える可能性があります。

ヘッドはプログラムされた PCB 位置に移動し、コンポーネントを配置します。正確なホルダーの位置決めにより、再現性のあるノズルの移動と配置が可能になります。

このサイクルを高速に繰り返します。ホルダーは、数千回または数百万回の動作サイクルにわたって安定した性能を維持する必要があります。

したがって、ホルダーの交換は、個別のメンテナンス作業ではなく、完全な機械および真空システムの検査の一部として扱う必要があります。

1. マシン型式とヘッド型式を確認してください。
2. 新しい部品番号と取り外したコンポーネントを比較します。
3. ホルダーに錆び、衝撃痕、傷、変形がないか確認してください。
4. 相手シャフト、スプリング、シール、ノズルを検査します。
5. 承認されたメンテナンス方法を使用して、設置エリアを清掃してください。
6. 適切なツールと清潔な作業面を準備します。
7. 分解する前に、元の組み立て方向を記録してください。

1. 精密な表面には不必要に触れないようにしてください。
2. 過度な力を加えないでください。
3. 挿入中はホルダーをまっすぐにしてください。
4. 関連するスプリングとシールを正しい方向に取り付けてください。
5. 自由でスムーズな動きを確認します。
6. 保守基準に従ってファスナーを締めてください。
7. ホルダーを研磨したり、曲げたり、磨いたり、穴を開けたりしないでください。

1. 許可されている場合は手動で動きを確認してください。
2. マシンのヘッド診断手順を実行します。
3. ノズルの取り付けと取り外しを確認します。
4. バキュームピックアップの安定性を確認します。
5. ノズルの高さと芯出しを確認します。
6. 低速で試し配置を実行します。
7. 配置されたコンポーネントにオフセットや損傷がないか検査します。
8. 徐々に生産速度を上げていきます。
9. アラームやピックアップエラーデータを監視します。
10. メンテナンス日と取り付けられた部品番号を記録します。

正しいホルダーを選択するには、一般的な製品名を一致させるだけでは不十分です。異なる配置ヘッドでは、見た目はほぼ同じでも、長さ、境界面の形状、スプリングの配置、機械加工の詳細、表面処理、または製造リビジョンが異なるホルダーが使用される場合があります。

これはスチール ノズル ホルダーに要求される主な番号であり、NPM H16 または 16 ノズル ヘッドの使用で広く参照されます。

これらの接尾番号は、以降のまたは関連するスチール ホルダーの改訂として貿易および出荷の参考資料に表示されます。これらは、リビジョン更新、物流番号付け、または互換性のある製品バージョンを表す場合があります。出荷前に互換性を確認する必要があります。

この番号は、一部の製品タイトルおよび互換性のあるヘッド部品リストに N610113699AA とともに表示されます。マシンのマニュアルで正確な関係が確認されるまでは、関連付けられた番号または相互参照された番号として扱う必要があります。

お問い合わせの際は、以下の情報をご提供ください。

• 必要な部品番号: N610113699AA
• マシンモデル:
• 装着ヘッドモデル:
• マシンのシリアル番号:
• 必須条件:
• 必要数量:
• 古い部分の写真:
• 目的地国:
• 配達希望日：

この形式を使用すると、サプライヤーは互換性、在庫、価格、梱包、配送オプションを効率的に確認できます。

見積書には、提示された条件を明確に記載する必要があります。購入前に製品写真、パッケージ、保証条件、テスト範囲を確認する必要があります。

精密 SMT ヘッド コンポーネントは、輸送中の衝突、湿気、ほこり、表面の損傷を防ぐために慎重に梱包する必要があります。

1. きれいな目視検査。
2. 個別の保護袋または小さな箱。
3. 衝撃に強いクッション素材。
4. 部品番号識別ラベル。
5. 数量確認。
6. 強力な輸出用カートン。
7. 外側の配送ラベル。
8. 必要に応じて発送前に写真を撮ります。

お客様は発送前に、完全な配送先住所、連絡先担当者、電話番号、郵便番号、輸入業者情報を提供する必要があります。

スチール製ノズル ホルダーの状態を維持するには:

• 部品は清潔で乾燥した部屋に保管してください。
• 取り付けるまでは保護パッケージ内に保管してください。
• 高湿度や腐食性の化学物質を避けてください。
• ほこり、はんだペースト、接着剤、金属粒子などが付着しないようにしてください。
• ホルダーの上に重量物を積み重ねないでください。
• 直接の衝撃や落下は避けてください。
• 精密な表面を扱うときは、清潔な手袋を使用してください。
• 取り外したコンポーネントや損傷したコンポーネントから新しい部品を分離します。
• 識別ラベルは製品と一緒に保管してください。
• 古いスペアパーツに在庫管理を適用します。
• 設置前に長期在庫を検査してください。

メンテナンスの頻度は、機械の使用状況、生産環境、配置速度、コンポーネントの種類、および機器メーカーのサービス手順に従う必要があります。

部品番号、機械モデル、装着ヘッド、写真の確認により、誤発注を減らすことができます。

現在の供給状況に応じて、緊急の修理ニーズに応じて、単品または少量の問い合わせに対応できます。

ノズル ホルダーは、ノズル、シャフト、フィルター、スプリング、センサー、バルブ、フィーダー、モーター、ベルト、シリンダー、ボード、その他の SMT スペアパーツと一緒に出荷できます。

注文要件に応じて、輸出梱包、商業送り状、パッキングリスト、および一般的な国際配送方法を手配できます。

最初に完全な情報を提供すると、在庫状況、価格、状態、納期をより迅速に確認できます。

定期的な顧客は、機械のモデル、生産ラインの数量、故障履歴、予防保守計画に基づいてスペアパーツのリストを作成できます。

ご注文の前に以下をご確認ください。

N610113699AA スチール ノズル ホルダーは、NPM H16 または 16 ノズル配置ヘッドのアプリケーションでよく参照されます。一部の製品カタログでは、NPM-D3 および選択された NPM-W または NPM-W2 16 ヘッド構成と関連付けられています。 1台のモデルでヘッドバージョンが異なる場合がありますので、ご注文前に装着されているヘッドモデルと旧品番をご確認ください。

AB および AC の接尾辞は、改訂されたまたは関連する鋼製ノズル ホルダー番号として公開取引資料に表示されます。ただし、接尾辞の変更は、エンジニアリング、生産、または物流の改訂を示す場合があります。出荷前に互換性を確認できるよう、旧部品のラベル、機械モデル、装着ヘッドのタイプ、および写真を提供してください。

N210081891AB は、一部のサプライヤーのタイトルおよびヘッドコンポーネントのリストに N610113699AA と一緒に表示されますが、正確な関係は公開情報で一貫して定義されていません。関連するコンポーネント、アセンブリ参照、または相互参照である場合があります。マシンのマニュアルまたは物理部品を確認せずに、2 つの番号を同一のものとして扱うべきではありません。

完全な部品番号、機械モデル、装着ヘッドのモデル、必要な条件、数量、仕向国、および既存のホルダーの鮮明な写真をお送りください。急ぎの注文の場合は、必要な納期と、代替条件または確認済みの修正が受け入れられるかどうかも指定します。

ホルダーが損傷していると、ノズルの動きが不安定になったり、ピックアップ エラー、部品の落下、または配置のばらつきが発生したりする可能性があります。ただし、ノズル、シャフト、フィルター、スプリング、真空シール、電磁弁、フィーダー、カメラ、または校正によっても同様の問題が発生する可能性があります。部品を交換する前に、ヘッドを完全に検査することをお勧めします。

Panasonic N610113699AA スチール ノズル ホルダーまたはその他の SMT 配置ヘッドのスペアパーツをお探しですか?

あなたのマシンのモデル、ヘッドのモデル、必要な部品番号、数量、製品の状態、古い部品の写真をお送りください。当社の営業チームが在庫状況を確認し、見積もり、配達スケジュール、梱包の詳細、配送オプションを提供します。

より早くお見積りをご希望の場合は、お問い合わせのタイトルをご利用ください:

パナソニック N610113699AA スチール製ノズルホルダーのお問い合わせ

以下を含めてください:

• 機械型式
• 装着ヘッドモデル
• 必要数量
• 必須条件
• 古い部分の写真
• 目的地の国
• お届け予定日
