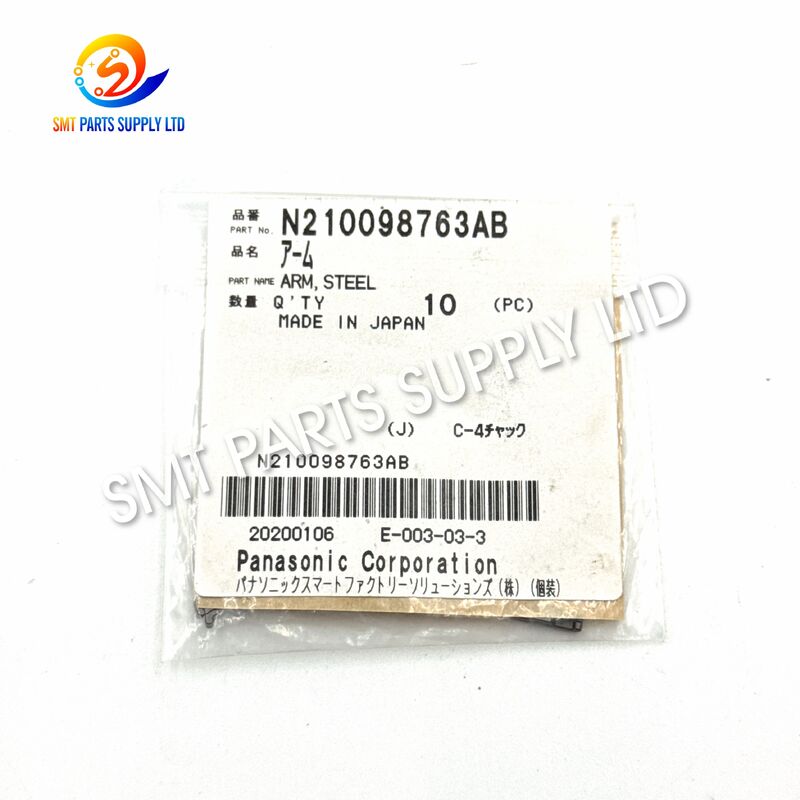

パナソニック N210098763AB スチールクランプアーム CM602 NPM ホルダー用
Panasonic N210098763AB スチール クランプ アームは、CM602 および NPM SMT 配置マシン ホルダー アセンブリ用に一般的にリストされている精密機械スペア部品です。パーツカタログには「ARM、STEEL」、「クランプアーム」、「ホルダー12クランプアーム」などと表記されることもあります。その主な目的は、該当するノズル ホルダーまたは配置ヘッド機構内で制御された機械的係合を提供することです。
電子機器の大量生産中、装着ヘッド コンポーネントは数千回の動作動作を完了します。繰り返しの動作、汚れ、機械的衝撃、不適切な取り付け、または周囲の部品の磨耗は、クランプ アームの動作と係合に影響を与える可能性があります。ヘッド機構全体を検査した後、曲がったり、磨耗したり、ひび割れたり、損傷したアームを交換すると、ホルダー アセンブリの機械的動作を回復するのに役立ちます。
正確に注文するには、お客様は完全な部品番号を提供する必要がありますN210098763AB、機械モデル、装着ヘッドの仕様、必要な数量、および既存のコンポーネントの写真。 CM602 と NPM は最も一貫してリストされているアプリケーションですが、購入前に、取り付けられているホルダー アセンブリと機械部品のリストと照合して互換性を確認する必要があります。
| アイテム | 説明 |
|---|---|
| 製品名 | スチールクランプアーム |
| 部品番号 | N210098763AB |
| 規格の説明 | アーム、スチール |
| 共通の説明 | クランプアーム |
| 共通アプリケーション | CM602およびNPM装着機 |
| 設置面積 | 装着ヘッドまたはノズルホルダーの機構 |
| 主な材質 | 鋼鉄 |
| コンポーネントの種類 | 機械式SMTマシンのスペアパーツ |
| 主な機能 | 制御されたクランプと保持の動きをサポート |
| 製品カテゴリー | SMT機械部品 |
| 電気接続 | 適用できない |
| 空気圧ポート | アーム自体には適用されません |
| 注文単位 | ピース |
| 互換性の確認 | 品番、ヘッドモデル、写真、寸法 |
| 供給条件 | 正式見積書にてご確認ください |
N210098763AB リファレンスは、独立した SMT 部品リストで、CM602 および NPM ホルダー アプリケーションに関連するスチール クランプ アームとして一貫して識別されています。
アームは、互換性のあるホルダー機構内での繰り返しの機械的動作に適したコンパクトなスチール構造を使用しています。その剛性の高い形状は、コンポーネントが正しく取り付けられたときに必要な係合形状を維持するのに役立ちます。
完全な部品番号N210098763ABこれにより、メンテナンス チームは、このコンポーネントを、他のヘッド、ホルダー、または機械世代で使用されている視覚的に類似したアームと区別できるようになります。
この部品は、フィーダー、サーボ ドライバー、制御ボード、バルブ、センサー システムではなく、該当するノズル ホルダーまたは配置ヘッド アセンブリの機械的クランプ セクションに関連付けられています。
クランプ アームは、機器の修理、計画的なサービス、および緊急交換用の SMT メンテナンス在庫の一部として保管できます。
製品はコンパクトで、個別に梱包したり、他のSMT機械部品と混載したりすることができるため、海外工場での個別輸送コストの削減に役立ちます。
顧客は注文前に機械情報や古い部品の写真を提出することができます。これは、ヘッド構成、ホルダーの位置、リビジョンのサフィックス、およびコンポーネントの寸法における考えられる違いを特定するのに役立ちます。
クランプ アームは、可動機械アセンブリの一部として機能します。検査により物理的な損傷、過度の摩耗、動きの不良、または不適切なかみ合いが判明した場合は、交換が必要になる場合があります。
クランプとリリースのサイクルを繰り返すと、アームの接触領域、ピボット部分、取り付け面、または保持エッジが徐々に摩耗する可能性があります。
摩耗率は次の要素によって異なります。
接触領域が磨耗すると、アームが関連するホルダーコンポーネントと係合する方法が変化する可能性があります。
ノズルの衝突、ヘッドアセンブリの落下、強制的な手動動作、不適切なツールの使用、または機構内の異物により、アームが曲がったり損傷したりする可能性があります。
わずかな変形でも次のような原因となる可能性があります。
明らかに曲がったアームは、適切な技術的評価なしに真っすぐに伸ばして再利用すべきではありません。
ほこり、グリース残留物、接着剤、壊れた部品の破片、その他の汚染物が可動機構の周囲に溜まる可能性があります。
汚染により次のような可能性があります。
清掃は機械のメンテナンス手順に従って完了する必要があります。
鋼製アームは、バネまたは別の復帰機構と連動して動作する場合があります。スプリングが弱い、破損している、紛失している、または正しく取り付けられていないと、アームの動きが異常になる可能性があります。
スプリングが破損している場合、アームのみの交換では問題が解決しない場合があります。
ホルダ、シャフト、ピボットピン、ブッシュ、取付ネジ、コンタクトブロックが損傷すると、クランプアームに異常な力がかかる場合があります。
交換品を取り付ける前に、機械アセンブリ全体を検査する必要があります。
アームを取り付けると、早期に故障する可能性があります。
分解する前に元のアセンブリの写真を撮っておくと、取り付けの間違いを減らすことができます。
| 観察された症状 | 考えられる原因 | 推奨検査 |
|---|---|---|
| クランプの動きがスムーズではない | ピボット部分の汚れ、変形、磨耗 | 機構全体を洗浄して検査します |
| アームが正しく戻らない | 弱いバネまたは機械的干渉 | スプリングとホルダーのクリアランスを確認する |
| ホルダーの嵌合が不完全です | 接触部分の磨耗または不適切な位置合わせ | アームとホルダーの表面を比較してください |
| 異常なクリック音 | ファスナーの緩みや接触異常 | 運転を停止し、取り付け箇所を点検してください |
| 目に見える腕の曲がり | 機械的衝突または強制的な移動 | アームの交換と関連部品の点検 |
| 繰り返される機械的アラーム | ホルダーの動きの制限 | 整備手順に従ってヘッドを検査してください |
| 凹凸のある接触跡 | 位置ずれまたは不適切な取り付け | 向きと取り付け位置を確認する |
| 新しい腕が合わない | 部品番号が間違っているか、ヘッド構成が異なる | マシンの BOM と古いコンポーネントを再確認します |
| 頻繁に発生するノズルホルダーの問題 | 複数の関連コンポーネントの損傷 | アーム、スプリング、ホルダー、ピボットを点検します。 |
| ひび割れやエッジの損傷 | 疲労、衝撃、または以前の修理 | 破損したコンポーネントをサービスから削除します |
これらの症状は、配置ヘッド アセンブリの他の部品によって引き起こされる場合もあります。どのコンポーネントを交換する必要があるかを決定する前に、完全な機械検査を行うことをお勧めします。
正しく適合する N210098763AB クランプ アームを取り付けると、既存のアームの摩耗、損傷、変形、または欠落が確認された場合に実用的な修理ソリューションが提供されます。
交換用アームは次の要件に一致する必要があります。
外観が似ているというだけでは、互換性は確認できません。
完全なコードは次のように記述する必要があります。
N210098763AB
最後のサフィックスは重要です。 「NPM アーム」、「CM602 クランプ」、「ホルダー アーム」などの説明だけで注文しないでください。
この部品は次の用途に使用できます。
古い部品の写真と機械情報を提供することで、サプライヤーは出荷前に目に見える構造を比較することができます。
推奨される写真は次のとおりです。
| 写真 | 必須のビュー |
|---|---|
| 写真1 | 完全な正面図 |
| 写真2 | 完全な背面図 |
| 写真3 | 側面図 |
| 写真4 | ピボットまたは取り付け穴 |
| 写真5 | コンタクトエッジ |
| 写真6 | 設置位置 |
| 写真7 | ホルダー周囲部品 |
| 写真8 | 目に見える部品番号マーキング |
| 仕様 | 製品詳細 |
|---|---|
| ブランドリファレンス | パナソニック |
| 部品番号 | N210098763AB |
| 製品説明 | スチールクランプアーム |
| 標準部品名 | アーム、スチール |
| 一般的な市場名 | CM602 NPM クランプアーム |
| コンポーネントファミリー | 装着ヘッドの機械部品 |
| 共通機シリーズ | CM602とNPM |
| アセンブリリファレンス | ホルダーまたはノズルホルダー機構 |
| 材料 | 鋼鉄 |
| 表面の外観 | メタリック仕上げ |
| 動作原理 | 機械的な係合と解放 |
| 電気要件 | 個々の腕にはなし |
| 空気圧要件 | 個々の腕にはなし |
| 設置タイプ | 機械的取り付け |
| 交換理由 | 摩耗、変形、衝突、機械的損傷 |
| 識別方法 | 完全な部品番号と物理的な比較 |
| 推奨される検証 | 機械モデル、ヘッドタイプ、BOM、写真、寸法 |
| 購入単位 | ワンピース |
| 梱包方法 | 保護袋、緩衝材、カートン |
| エクスポート方法 | 速達、航空便、混載便 |
| 可用性 | 在庫確認の対象となります |
| リードタイム | 注文数量と供給状況により異なります |
| 保証 | 提示された条件に従って確認する |
| 製品分類 | SMT機械部品 |
| 税関の説明 | SMT実装装置用鋼製機械部品 |
N210098763AB は、CM602 および NPM 機器用のクランプ アームとして最も一貫してリストされています。 1 つの広範な部品リファレンスでは、コードを NPM-TT2、NPM-W2、CM402、CM212、および DT401 構成に関連付けています。この広範なモデル リストはすべてのカタログにわたって一貫しているわけではないため、購入者はこれを普遍的な互換性の証明ではなく、検証の参考としてのみ扱う必要があります。
| マシンリファレンス | 互換性ステータス | 注文の推奨事項 |
|---|---|---|
| CM602 | よくリストされるアプリケーション | ホルダーとヘッドの構成を確認する |
| NPMシリーズ | よくリストされるアプリケーション | 正確な NPM モデルを提供する |
| NPM-W2 | 一部のパーツカタログに掲載 | 機械のBOMを確認する |
| NPM-TT2 | 一部のパーツカタログに掲載 | ヘッドとホルダーの種類を確認する |
| CM402 | 厳選されたサプライヤーによるリスト | 現物確認なしで注文しないでください |
| CM212 | 限定的なカタログ参照 | 装着されている品番を確認する |
| DT401 | 限定的なカタログ参照 | 機器の部品リストを使用して確認する |
パナソニックの公式製品情報では、NPM 装置は、さまざまな配置ヘッド構成を使用するモジュール式配置機械であると説明されています。これが、正確なマシン シリーズだけではスペアパーツの選択に十分ではない理由の 1 つです。
| 部品番号 | 共通の説明 | 選択メモ |
|---|---|---|
| N210098763AB | スチールクランプアーム | このページで取り上げる製品 |
| N210098763AA | 関連するスチールアームのリファレンス | 直接の互換性を想定しないでください |
| N210007284AB | 関連するクランプまたはクローのリファレンス | ホルダーの種類と寸法を確認する |
| N210062110AA | 関連するクランプアームリファレンス | 別のクランプアーム用途で使用 |
| N210194670AC | 関連ガイドコンポーネント | 異なるコンポーネントの種類 |
一部の SMT スペアパーツ リストでは、N210098763AA および N210007284AB が N210098763AB の隣に表示されますが、これらの参照は保証された交換品として提示されるべきではありません。サフィックス、プロファイル、ヘッド形状、取り付け位置は別途ご確認ください。
このアームは通常、CM602 ホルダー用途向けに販売されています。取り付けられているアームが N210098763AB であることが確認され、摩耗または物理的損傷により交換が必要な場合に使用できます。
この部品は、NPM 配置装置用にも一般的にリストされています。異なる NPM モデルは異なる配置ヘッドと機械アセンブリを使用する可能性があるため、正確な NPM マシンとヘッドの構成を問い合わせに含める必要があります。
検査により、関連するノズル ホルダーまたはクランプ ホルダー機構内のアームの損傷が確認された場合は、N210098763AB を検討できます。
次の部分を同時に確認する必要があります。
互換性のある機械を稼働している工場では、検証済みのクランプ アームを保守在庫として保管できます。
実際の在庫計画には次のものが含まれます。
| スペアパーツグループ | 推奨ストック用途 |
|---|---|
| クランプアーム | 機械的摩耗または衝突後の交換 |
| スプリングス | 弱いまたは破損したリターンコンポーネントの交換 |
| ホルダー | 摩耗したノズル保持アセンブリの修理 |
| フィルター | 定期的な空気圧メンテナンス |
| ノズル | 配置品質とピックアップのメンテナンス |
| センサー | 位置・動作検出 |
| バルブ | 真空および空気制御のメンテナンス |
| ベルト | 軸とコンベヤのメンテナンス |
| モーター | モーションシステムの修理 |
| 制御盤 | 電気トラブルシューティングの在庫 |
SMT 装置サービス会社は、互換性のあるヘッドを再構築したり、中古機械の再販を準備したりするときにアームを使用することがあります。
改修を完了する前に、技術者は以下を確認する必要があります。
このクランプ アームは、以下のメンテナンス作業をサポートできます。
N210098763AB は受動機械部品です。それ自体は電気、空気圧、またはモーター駆動の動きを生成しません。
アームはホルダー アセンブリ内の指定された位置に留まります。その静止位置は、バネ、ピボット構造、ホルダーの形状、または別の機械コンポーネントによって維持されます。
機械の動作シーケンス中、力は関連する装着ヘッド機構を介して伝達されます。
正確なヘッドの設計によっては、この力によりアームに次のような影響が生じる可能性があります。
アームの接触面は、対応するホルダー コンポーネントと係合します。正しい寸法と位置合わせにより、機構は必要な機械的関係を維持できます。
操作力を取り除くか逆にすると、アームは係合位置から離れます。
バネまたは関連コンポーネントを使用すると、通常の位置に戻すことができます。
この動きは生産中に繰り返されます。信頼性の高い動作は以下に依存します。
| 関連コンポーネント | 一般的な機能 |
|---|---|
| スチールクランプアーム | 機械的なクランプ動作を伝達または維持します |
| ホルダー | 該当するアセンブリをサポートして位置決めします |
| 春 | 戻り力または保持力を提供します |
| ピボットピン | 腕の回転や動きをガイドします |
| 取付ねじ | メカニズムを保護します |
| ブッシングまたはベアリング | フィットした場所でスムーズな動きをサポート |
| ノズルホルダー | 関連するノズルコンポーネントを保持します |
| ヘッドハウジング | コンポーネントの位置合わせを維持します |
| 空圧ユニット | 関連する真空またはエア機能を操作します |
| 位置センサー | 設置場所での動作や動作状況を確認 |
正確なコンポーネントの配置は装着ヘッドのモデルによって異なります。
最初の選択要件は、以下と完全に一致することです。
N210098763AB
最後の部分は省略しないでくださいABサフィックス。
「NPM」のみを記述する代わりに、完全なマシン指定を入力します。
例としては次のものが挙げられます。
フルモデルは互換性の検討に役立ちますが、部品番号の確認に代わるものではありません。
ヘッド仕様、ヘッド識別ラベル、ノズル数量、またはホルダーアセンブリコードを入力してください。
同じ機械プラットフォームに複数のヘッド タイプが装備されている場合があります。
取り外したアームに対して交換品を確認し、次の点を確認します。
| 比較項目 | 検査要件 |
|---|---|
| 全長 | 古いコンポーネントと一致する必要があります |
| 最大幅 | ホルダーのクリアランス内に収まる必要があります |
| 材料の厚さ | 取り付け構造に対応する必要があります |
| ピボット穴の直径 | 正しいシャフトまたはファスナーに適合する必要があります |
| 接触端の形状 | 適合するホルダーを装着する必要があります |
| 曲げ角度 | 機械的プロファイルと一致する必要がある |
| スプリング位置 | 復帰機構と一致させる必要がある |
| 取付方向 | 元のインストールと一致する必要があります |
| 表面仕上げ | 有害な腐食や損傷があってはなりません |
| 部品のマーキング | 目に見えるすべての識別情報を比較する |
機械部品のカタログまたは部品表は、優先的な選択の参考として扱う必要があります。
可能な場合は、以下を提供してください。
お客様は、注文する前に提供された条件を確認する必要があります。
供給条件は見積書にてご確認ください。
考えられるリクエストには次のものが含まれます。
お客様は、注文する前に提供された条件を確認する必要があります。
即時の修理数量と予想される予備在庫数量の両方を記載します。
例えば：
| 要件 | 推奨されるお問い合わせフォーマット |
|---|---|
| 現在の修理 | 1個 |
| バックアップストック | 2個 |
| 複数のマシン | マシン数別の数量 |
| 代理店の注文 | 合計要求数量 |
| トライアル注文 | 最低評価数量 |
目的地の国、郵便番号、ご希望の配送業者、お届け希望日を送信してください。
この情報により、サプライヤーは次のことを計算できます。
見積もりを依頼する前に、次の情報を準備してください。
| 必要な情報 | お客様の反応 |
|---|---|
| 部品番号 | N210098763AB |
| 製品名 | スチールクランプアーム |
| 機械モデル | 提供予定 |
| 頭部モデル | 提供予定 |
| 既存部品写真 | 必須 |
| 設置位置写真 | 推奨 |
| 必要数量 | 提供予定 |
| 好ましい条件 | 提供予定 |
| 目的地の国 | 提供予定 |
| 郵便番号 | 提供予定 |
| 宅配便口座 | オプション |
| 配達希望日 | オプション |
| 必要な関連部品 | オプション |
| 特別な梱包のリクエスト | オプション |
完全な情報は遅延や誤った出荷を減らすのに役立ちます。
注文記録と梱包ラベルには完全なコードが記載されている必要がありますN210098763AB。
腕は次の点について検査する必要があります。
参照サンプルが入手可能な場合は、付属のアームをサンプルのプロファイル、厚さ、穴の位置、およびコンタクトの形状と比較できます。
ピボット穴、接触部、スプリングインターフェース、取り付け方向に明らかな不一致がないか確認する必要があります。
梱包数量は注文書と梱包リストと照合してください。
製品は以下から保護する必要があります。
| 検査段階 | チェックポイント |
|---|---|
| 受入検査 | 品番と外観 |
| 梱包前検査 | 数量、形状、表面状態 |
| ラベル検査 | 正しい製品コードと顧客参照 |
| インナーパッキン | 個人の保護とクッション性 |
| カートン検査 | 強力な外装パッケージ |
| 派遣検査 | 出荷マークと配送情報 |
| 顧客の受け取り | 数量と梱包状態 |
| インストール前 | 外した部品との最終比較 |
設置は訓練を受けた SMT メンテナンス技術者が行ってください。
特定の機械については、承認されたメンテナンスマニュアルと職場の安全手順に従ってください。
| 検証項目 | 期待される結果 |
|---|---|
| 設置方向 | 元のアセンブリと一致します |
| 腕の動き | スムーズで障害物がない |
| 春の帰還 | 安定性と一貫性 |
| ホルダーの嵌合 | 完全かつ正しく調整されている |
| 取り付け用ファスナー | 適切に保護されている |
| 機械的すきま | 擦れや干渉がない |
| 動作音 | 異常なクリック感や衝撃がないこと |
| 機械警報 | 関連する機械アラームはありません |
| ノズルの動作 | テスト手順中は正常です |
| トライアルの配置 | 必要な校正後に安定 |
| 最終的なビジュアルチェック | 緩みや異常痕がないこと |
メンテナンススケジュールに従って機構を清掃してください。精密な表面には不適切な化学薬品や研磨工具を使用しないでください。
以下を確認してください:
関連するスプリングが弱い、破損している、または正しく取り付けられていないため、アームが損傷しているように見える場合があります。
ホルダーを通常の移動範囲を超えて無理に動かさないでください。過度な力が加わるとアーム、ホルダー、スプリング、ピボット部が破損する恐れがあります。
有用なレコードには次のものが含まれている必要があります。
スペアパーツを保管してください:
| 梱包工程 | 説明 |
|---|---|
| 識別 | N210098763ABを確認してください |
| 個人の保護 | 腕を保護袋に入れます |
| 表面保護 | 必要に応じて適切な防錆保護を追加してください |
| クッション性 | フォームまたは保護材を使用する |
| ラベリング | 部品番号と数量を表示します |
| インナーパッキン | ボックス内での動きを防ぐ |
| 輸出カートン | 耐久性のある社外箱を使用する |
| 最終チェック | 数量と配送情報を確認する |
| 配送方法 | 適切な順序 |
|---|---|
| 国際エクスプレス | 少量かつ緊急の注文 |
| 航空貨物 | 大型の緊急荷物 |
| 混載便 | 複数の SMT スペアパーツ |
| 顧客の宅配便口座 | 物流契約をお持ちのお客様 |
| その他の合意された配送 | 目的地の要件に応じて |
運賃、配達時間、発送の可否は、お届け先、荷物の重量、注文数量、選択したサービスに応じて確認されます。
当社は電子アセンブリおよびSMT生産装置用のスペアパーツに重点を置いています。
顧客は注文する前に、部品番号、機械モデル、製品写真を提供することができます。
N210098763AB には、次のようなその他の必要なアイテムを同梱できます。
ヨーロッパ、北米、東南アジアなど海外からのお問い合わせにも対応しております。
引用文では以下を指定できます。
小さな機械部品にはラベルが貼られ、国際輸送中の損傷や混入を軽減するために保護されています。
N210098763AB は、互換性のある CM602 および NPM 配置マシン ホルダー アセンブリ用に一般的にリストされているスチール製メカニカル クランプ アームです。関連する機械機構のクランプまたは保持の動きをサポートします。
普遍的な互換性を想定すべきではありません。 NPM マシンは、さまざまな配置ヘッドとホルダー構成を使用できます。ご注文前に、正確な機械モデル、ヘッド仕様、機器BOM、および古い部品の写真を提供してください。
直接の互換性を想定すべきではありません。どちらの参考資料も関連部品リストに記載されていますが、交換前に末尾文字、寸法、プロファイル、ホルダーの位置、および機器の構成を確認する必要があります。
N210098763AB、必要数量、機械モデル、ヘッドタイプ、希望供給条件、仕向国、郵便番号、既存のコンポーネントと取り付け位置の鮮明な写真を提供してください。
はい。一括検査・梱包に必要なノズル、ホルダー、スプリング、フィルター、バルブ、センサー、ベルト、モーター、ドライバー、フィーダー部品、制御基板などの品番と数量をお送りください。
正確なお見積りを得るには、完全な部品番号、数量、機械モデル、装着ヘッド情報、目的地、製品写真をお送りください。
