ヤマハ KHY-M7153-101 コガネイ JA10AA-36W YS24 SMT ソレノイドバルブ

ヤマハ KHY-M7153-101 コガネイ JA10AA-36W YS24 SMT ソレノイドバルブ

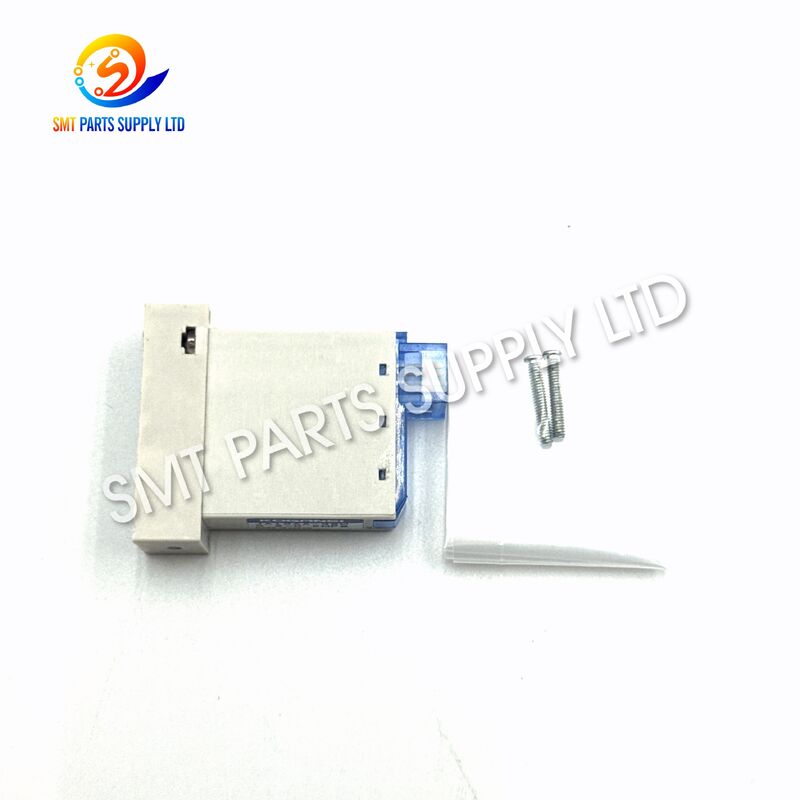

ヤマハ KHY-M7153-101 コガネイ JA10AA-36W は、SMT ピックアンドプレース マシンヘッドまたは関連する空気圧アセンブリ内の空気回路切り替え用に設計されたコンパクトな空気圧ソレノイド バルブです。正確な KHY-M7153-101 部品番号は主に YS24 機器に関連付けられていますが、密接に関連する KHY-M7153-10 および KHY-M7153-10X の参照は、YG12、YS12、YS24、YG12F、および YS12F 機械のバルブ アプリケーションにも見られます。正確な互換性は、取り付けられているバルブのラベル、機械のリビジョン、マニホールドの配置、およびコネクタの構成から常に確認する必要があります。

このバルブは高速装着機に取り付けられ、真空生成、真空解除、ブロー、またはその他の装着ヘッド操作に必要な空気の流れを切り替えるのに役立ちます。コンパクトなボディは限られた設置スペースに適しており、電気から空気圧への迅速な応答により、コンポーネントのピックアップと配置の繰り返しサイクルをサポートします。予防メンテナンス、ヘッドユニットの修理、空気圧のトラブルシューティング、損傷したバルブや切り替えが遅いバルブの交換に適しています。

製品の識別

原因

SMT ソレノイド バルブは、部品のピックアップ、輸送、位置合わせ、配置、リリース中に繰り返し動作します。バルブは多数のスイッチングサイクルを実行するため、内部磨耗、汚れ、電気的故障、または空気圧回路の他の場所での漏れにより、バルブの性能が徐々に低下する可能性があります。

機械のアラームは、必ずしもバルブ自体の故障を意味するわけではありません。エアフィルター、真空発生器、チューブ、ノズル、マニホールドシール、コネクタ、配線、制御信号も交換前に検査する必要があります。

よくある問題と考えられる原因

バルブの性能が低下する理由

解決

故障した KHY-M7153-101 バルブを正しく適合する JA10AA-36W ユニットと交換すると、装着ヘッドの空気回路の意図した空気圧スイッチング機能を回復できます。

適切に選択された交換品は、真空応答、コンポーネントのピックアップの安定性、リリースのタイミング、および機械の動作の一貫性を向上させるのに役立ちます。ただし、交換は完全な空気圧および電気回路を確認した後にのみ完了してください。

推奨されるトラブルシューティングと交換プロセス

運用上のメリット

仕様

マシン固有の製品仕様

KOGANEI JAシリーズ参考データ

コガネイではJAシリーズを、バルブ幅約10.5mmの薄型・コンパクトなソレノイドバルブプラットフォームと説明しています。このシリーズは、2 ポート、3 ポート、5 ポート、タンデム 3 ポート構成など、いくつかの空気圧構成をサポートしています。 JA10AA-36W の正確な仕様は、インストールされている製品から確認する必要があります。これは、マシン固有の接尾辞がカスタマイズされた電気要件や取り付け要件を表す場合があるためです。

上記の値は JA シリーズのカタログ参照値であり、カスタマイズされた JA10AA-36W マシン バルブごとに保証されるものではありません。最終的な選択は、完全な古いバルブのマーキングと機械の構成に基づいて行う必要があります。 JA シリーズの公式カタログ情報には、媒体として空気、内部パイロット動作、0.2 ～ 0.7 MPa の動作圧力範囲、DC24V 標準電圧、および複数のポート構成がリストされています。

モデルコードに関する重要な通知

の「36W」の文字JA10AA-36W完全なバルブモデル指定の一部として扱う必要があります。これらは自動的に 36 ワットの電力定格として解釈されるべきではありません。

インストールする前に、次のことを確認してください。

応用

KHY-M7153-101 JA10AA-36W ソレノイド バルブは、電気制御信号によって異なる空気圧経路間で圧縮空気を迅速に切り替える必要がある SMT 機械の空気圧システムで使用されます。

主な応用分野

マシン互換性ガイド

正確な KHY-M7153-101 リファレンスは、特に YS24 バルブとしてリストされていますが、KHY-M7153-10 または KHY-M7153-10X リファレンスを搭載した JA10AA-36W バルブも、いくつかの YG および YS マシン モデル用に販売されています。最も安全な注文方法は、機械ファミリーだけに依存するのではなく、完全な部品番号と古いバルブの写真を照合することです。

適切な購入者

仕組み

ソレノイドバルブは、電気制御コマンドを空気圧スイッチングに変換します。 SMT 実装機内では、バキューム、リリース、ブロー、またはその他のエア操作が必要なときに、コントローラーが電圧信号を送信します。

動作シーケンス

JA シリーズには、さまざまなポートと位置の配置が含まれています。したがって、交換用バルブの内部エアフローロジックは元のユニットと一致する必要があります。外形寸法が同じでも内部機能が異なるバルブでは、機械が正常に動作しない場合があります。

SMTヘッドシステムとの関係

選び方

KHY-M7153 の異なるバージョンは、本体は類似していますが、機械用途、コイル仕様、コネクタ、または空気圧機能が異なる場合があるため、正しいバルブの選択が不可欠です。

選択チェックリスト

見た目だけで選ばないでください

2 つのバルブはほぼ同じに見えますが、次のような違いがあります。

正確な見積もりに必要な情報

お問い合わせの際は、以下の情報をご提供ください。

インストールガイド

設置は、装置を停止し、隔離し、減圧した後、資格のある保守担当者が実行する必要があります。

インストール手順

メンテナンスに関する推奨事項

品質と注文の確認

誤った注文を減らすために、機械と空気圧コンポーネントの両方の識別を使用してバルブをチェックする必要があります。

出荷前確認

推奨されるスペアパーツ戦略

同じモデルの複数の機械を使用している工場では、少量の確認済みバルブを維持しておくと、予期しない空気圧故障時の待ち時間を短縮できます。推奨在庫数量は、機械の数、生産時間、過去の故障頻度、サプライヤーのリード タイム、生産ラインの重要性に基づく必要があります。

よくある質問

1. KHY-M7153-101 は KHY-M7153-10 または KHY-M7153-10X と同じですか?

これらの参照は、密接に関連したバルブ ファミリに属していますが、自動的に完全に互換性があるものとして扱うべきではありません。フルバルブのマーキング、機械のモデル、コネクタ、マニホールドの位置、コイルの仕様、空気圧ポートの配置を確認します。ご注文前に、取り付けられているバルブの写真を撮影することを強くお勧めします。

2. KHY-M7153-101 JA10AA-36W バルブを使用する SMT マシンはどれですか?

KHY-M7153-101 は主に YS24 SMT ピック アンド プレース マシンに関連しています。関連する KHY-M7153-10 および KHY-M7153-10X JA10AA-36W のリファレンスは、YG12、YS12、YS24、YG12F、および YS12F アプリケーションにも表示される場合がありますが、正確な互換性を確認する必要があります。

3. 「36W」とは、バルブが 36 ワットを消費することを意味しますか?

「36W」という接尾辞だけから電力消費量について結論を下すべきではありません。これは完全な JA10AA-36W モデル指定の一部です。設置前に、元のバルブのラベル、機械図面、または承認された技術文書から実際の定格電圧と電気仕様を確認してください。

4. このバルブは、低真空またはピックアップエラーの問題を解決できますか?

純正バルブに内部漏れ、スイッチングの遅さ、汚れ、コイルの故障、動作が不安定な場合に問題を解決できる場合があります。ただし、低真空は、ノズルの詰まり、フィルターの摩耗、チューブの損傷、ガスケットの漏れ、エジェクターの弱さ、ピックアップの高さの誤り、またはセンサーの問題によって発生することもあります。

5. 見積もりを受け取る前にどのような情報を提供する必要がありますか?

機械のモデル、シリアル番号、KHY-M7153-101 部品番号、JA10AA-36W バルブのマーキング、必要な数量、希望の供給条件、仕向国、および古いバルブのラベル、コネクタ、ケーブルの方向、マニホールド表面、取り付け位置の鮮明な写真をお送りください。

お問い合わせ

価格、在庫状況、互換性の確認、国際配送については、お問い合わせの際に機械の情報と古いバルブの写真をお送りください。

より迅速に確認するには、次の内容を含めます。

機械モデル + 機械シリアル番号 + 部品番号 + バルブモデル + 数量 + 納入国
