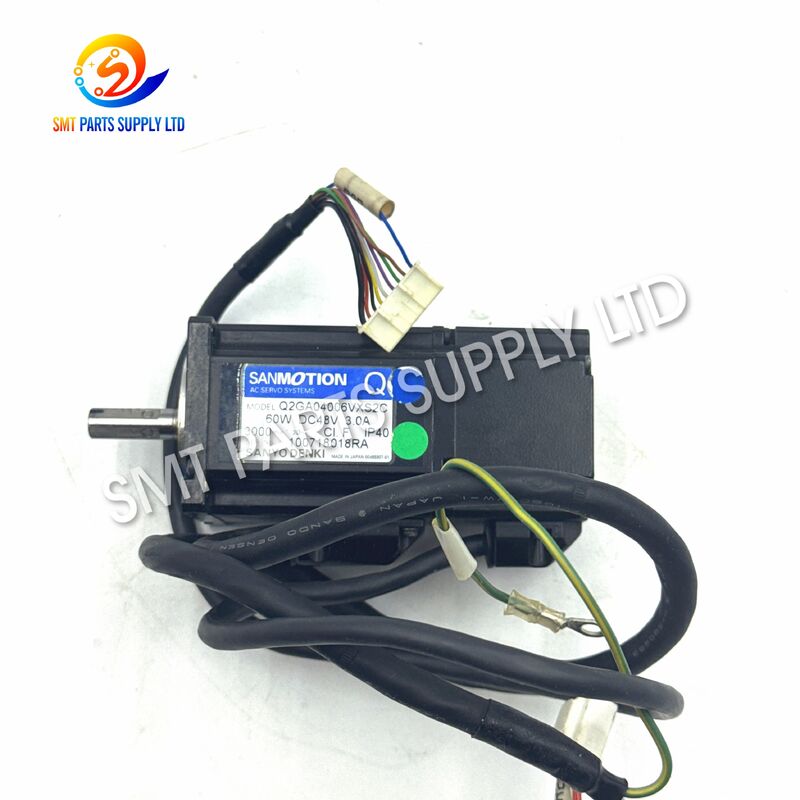

三洋電機 Q2GA04006VXS2C YV100 AC サーボモーター 90K6C-025F11

SANYO Q2GA04006VXS2C YV100 ACサーボモーター 90K6C-025F11

SANYO Q2GA04006VXS2C ACサーボモーター（機械部品番号 90K6C-025F11）は、互換性のあるYV100 SMTピックアンドプレース機で使用される精密モーションコントロールコンポーネントです。サーボドライブからのコマンドを制御された回転運動に変換し、正確な機械位置決め、安定した加速、再現可能な動き、信頼性の高い生産サイクルをサポートします。

連続的なSMT製造中、モーターはサーボドライバー、エンコーダーフィードバックシステム、カップリング、プーリー、ベルト、センサー、および機械コントローラーと連携して動作します。摩耗、ケーブル損傷、ベアリング劣化、コネクタ故障、またはフィードバック異常は、サーボアラーム、位置決めエラー、振動、過熱、異常音、または予期しない機器のダウンタイムを引き起こす可能性があります。

このモーターは、SMT工場、メンテナンス部門、機器修理会社、中古機械の再生業者、およびスペアパーツ販売業者に適しています。正確な選択のため、購入者は注文前に完全なモデル、部品番号、シャフト、コネクタ、ケーブル方向、取り付け寸法、および元のモーターネームプレートを比較する必要があります。

サーボモーターは機械のモーションシステムの中核部品です。長時間の稼働、繰り返し加速、機械的負荷、汚染、位置ずれ、またはケーブルの疲労により、徐々に性能が低下する可能性があります。

モーター関連の故障は慎重に診断する必要があります。なぜなら、同様の症状はサーボドライバー、エンコーダーケーブル、機械機構、カップリング、ベルト、センサー、または機械パラメータによっても引き起こされる可能性があるからです。

以下の状態は、モーター、ケーブル、ドライブ、または機械システムの問題を示している可能性があります。

• 機械起動中にサーボアラームが表示される。
• 関連する機構がホームポジションに戻れない。
• モーターが移動中に異常な音を発生する。
• 加速中に機械の動きが不安定になる。
• 固定位置を保持中にモーターが振動する。
• ハウジングの温度が異常に上昇する。
• 位置決め再現性が徐々に低下する。
• 生産中に機構が断続的に停止する。
• エンコーダーまたはフィードバックエラーが表示される。
• 軸が遅く動くか、コマンドされた位置に到達できない。
• 機械が繰り返し再起動を必要とする。
• アラームを回避するために生産速度を低下させる必要がある。
• 取り外し後、モーターシャフトが異常にきつく感じる。
• カップリングまたはプーリーに目に見える摩耗が見られる。
• ケーブルの動きが断続的な機械故障を引き起こす。

完全なモーションシステムを確認せずにモーターを交換しても、配線の損傷、過度の機械抵抗、不適切なサーボドライバー、または変更された機械パラメータによる故障は解決しない場合があります。

適切に適合したQ2GA04006VXS2Cモーターは、互換性のあるYV100機械構成における関連モーション機能を回復させるのに役立ちます。正確な識別、慎重な設置、および制御されたテストは、成功した交換に不可欠です。

見積もりを依頼する前に、以下の情報を収集してください。

• 完全なモーターモデル。
• 機械部品番号。
• 機械モデル。
• 機械シリアル番号。
• モーターの取り付け位置。
• サーボドライバーモデル。
• コネクタの数と形状。
• ケーブル長と出口方向。
• シャフトの直径と長さ。
• フランジと取り付け穴の寸法。
• プーリーまたはカップリングのタイプ。
• 既存の機械アラームコード。

設置は資格のある機械メンテナンス担当者が完了する必要があります。モーターを取り付け位置に無理に押し込んではならず、シャフトをハンマーや硬い工具で叩いてはなりません。

設置後、目視確認、サーボオン確認、ホーミング、低速移動、繰り返し位置テスト、温度観察、および試運転から始めます。

似たようなサーボモーターでも、電気定格、フィードバックシステム、コネクタ、シャフト、ブレーキ、または取り付けインターフェースが異なる場合があります。交換前に必ず完全なネームプレートを確認してください。

以下の表は、モデルの区別と問い合わせの整理を目的としています。直接の互換性を保証するものではありません。

類似したモデルコードのモーターは、以下において異なる場合があります。

• 定格電力。
• 定格電圧。
• 定格速度。
• エンコーダー解像度。
• フィードバックプロトコル。
• ブレーキ機能。
• シャフトの直径。
• シャフトの長さ。
• キー溝のデザイン。
• フランジ寸法。
• コネクタタイプ。
• ケーブル長。
• ケーブル出口方向。
• 取り付け穴の位置。
• ドライバーパラメータ。
• 機械用途。

元のモーターネームプレートと物理的な比較を、選択の主要な基準として使用する必要があります。

Q2GA04006VXS2Cモーターは、互換性のあるYV100 SMT機器のメンテナンスおよびモーションシステム修理を目的としています。

• 民生用電子機器製造。
• 自動車用電子機器組立。
• LED製品製造。
• 通信機器生産。
• 産業用コントローラー組立。
• 電源製造。
• コンピューターアクセサリー生産。
• 医療用電子機器製造。
• スマートホーム製品組立。
• セキュリティ機器製造。
• 電子モジュール生産。
• 受託電子機器製造。

工場のメンテナンスチームは、このモーターを緊急の機器修理に使用したり、予期しない生産ダウンタイムを削減するために重要なスペアとして保管したりできます。

サービス会社は、フィールドメンテナンス、顧客機械修理、機器再生、またはスペアパーツ在庫のためにモーターを購入できます。

再生業者は、異常音、ケーブル損傷、シャフト摩耗、フィードバック不良、または不安定な動作を示すモーターを交換してから機械を再販する場合があります。

販売業者は、個々のモーターを注文したり、他の機械部品と組み合わせて地域の在庫と顧客サポートを提供したりできます。

確立されたYV100生産設備を運用しているメーカーは、納期と生産能力を維持するために信頼性の高い交換サポートを必要とする場合があります。

サーボモーターは、クローズドループモーションコントロールシステムの一部として機能します。

1. 機械コントローラーが必要な動きを計算します。
2. モーションコマンドがサーボドライバーに送信されます。
3. サーボドライバーがモーターに制御された電力を供給します。
4. モーターが電気エネルギーを回転機械運動に変換します。
5. シャフトがカップリング、プーリー、またはベルトを介して動きを伝達します。
6. フィードバックデバイスが実際のモーター位置と速度を測定します。
7. フィードバック情報がサーボドライバーに戻されます。
8. ドライバーが実際の動きとコマンドを比較します。
9. 位置決めエラーを減らすためにモーター出力が調整されます。
10. 機械が目標位置に到達したことを確認します。
11. 次の生産移動が開始されます。

適切なモーターとフィードバック構成により、機械は繰り返し生産サイクル中に予測可能な位置決めを実現できます。

サーボ制御が速度変化を管理し、突然の機械的衝撃と不安定な動きを低減します。

一貫したモーター応答が、連続的なSMT運用における再現可能な軸運動をサポートします。

適切に適合したモーターは、コネクタ、ケーブル、シャフト、ブラケット、または機械パラメータを変更する必要性を低減します。

出荷前に完全なモデル検証を行うことで、技術者は交換作業をより効率的に完了できます。

検証済みのスペアモーターを保管することで、設置済みモーターに予期しない障害が発生した場合の生産遅延を削減できます。

• 標準的なシャットダウン手順を使用して機械を停止します。
• 主電源を切断します。
• 工場のロックアウトおよび安全手順に従います。
• 蓄積された電気エネルギーを放電させます。
• 現在の Сアラームコードを記録します。
• 設置されているモーターの写真を撮ります。
• すべてのコネクタとケーブルにマークを付けます。
• ケーブルルーティング方向を記録します。
• カップリングまたはプーリーの位置をマークします。
• 適切な工具と保護材を準備します。

1. 取り付けネジを緩める前にモーターを支えます。
2. 電源およびフィードバックコネクタを慎重に切断します。
3. ケーブルを引っ張らずにケーブルクランプを解放します。
4. シャフトを叩かずにカップリングまたはプーリーを取り外します。
5. モーターを機械ブラケットから取り外します。
6. 取り付け面を検査します。
7. 駆動機構に異常な抵抗がないか確認します。
8. 取り外したモーターと交換ユニットを比較します。
9. テストが完了するまで、元のモーターを参考に保管しておきます。

1. 交換モデルと部品番号を確認します。
2. 輸送中の損傷がないかモーターを検査します。
3. シャフトと取り付けフランジを確認します。
4. 取り付け位置に無理に押し込まずにモーターを取り付けます。
5. シャフトとカップリングを正しく位置合わせします。
6. 取り付けネジを均等に締め付けます。
7. 過度のラジアルまたはアキシャルシャフト荷重を避けます。
8. ケーブルを元の経路で配線します。
9. ケーブルを鋭利なエッジや可動部品から離して配置します。
10. ピンを曲げずにプラグを接続します。
11. すべてのコネクタロックを確認します。
12. ケーブルクランプと保護カバーを元に戻します。

全速生産は、低速および繰り返し運動テストが成功裏に完了した後のみ開始する必要があります。

• モーターシャフトを叩かないでください。
• ケーブルを持ってモーターを持ち運ばないでください。
• 互換性のないコネクタを無理に接続しないでください。
• コネクタピンを曲げないでください。
• シャフトに損傷が見られるモーターを取り付けないでください。
• 損傷したカップリングを再利用しないでください。
• 機械的抵抗を無視しないでください。
• 元の値を記録せずにサーボパラメータを変更しないでください。
• 交換直後に全速で運転しないでください。
• オイルや洗浄液がコネクタに入らないようにしてください。
• ケーブルを鋭利な金属エッジに沿って配線しないでください。
• 取り付けネジを均等に締め付けないでください。
• 似たようなモーターが互換性があると思い込まないでください。
• 保護カバーなしで機械を運転しないでください。
• 異常な騒音や過熱が発生した場合、テストを続行しないでください。

製品の状態と注文数量に応じて検査要件を手配できます。

正確な状態、外観、テスト基準、保証期間、および納期は、正式な見積もりで確認する必要があります。

サーボモーターには精密ベアリング、シャフト、コネクタ、ケーブル、フィードバックコンポーネントが含まれています。適切な梱包は、国際輸送中のモーターを保護するのに役立ちます。

1. 製品モデルと数量を確認します。
2. 外装表面を清掃します。
3. シャフトを直接の衝撃から保護します。
4. コネクタをほこりや湿気から保護します。
5. ケーブルがきつく曲がらないように固定します。
6. モーターを緩衝材で包みます。
7. ユニットを適切な内箱に入れます。
8. 空きスペースを埋めて移動を防ぎます。
9. 必要に応じて耐湿性保護を追加します。
10. 内箱を輸出用カートンに入れます。
11. 製品識別ラベルを貼付します。
12. 国際輸送用にカートンを補強します。

適切なサーボモーターの選択には、電気的および機械的な確認の両方が必要です。

既存のモーターラベルのすべての文字と数字を確認してください。

Q2GA04006VXS2C

最後の接尾辞は、異なるシャフト、エンコーダー、コネクタ、ケーブル、または制御構成を表す可能性があるため、省略しないでください。

機械記録またはモーター識別が以下を示しているか確認してください。

90K6C-025F11

機械部品番号は重要な参照ですが、完全なモーターモデルと合わせて確認する必要があります。

提供してください。

• 機械モデル。
• 機械シリアル番号。
• 製造年。
• モーターの取り付け位置。
• サーボドライバーモデル。
• 正確なアラームコード。
• 既存のメンテナンス履歴。

推奨される写真は以下の通りです。

• 完全なモーターネームプレート。
• フロントシャフト。
• リアハウジング。
• 電源コネクタ。
• フィードバックコネクタ。
• ケーブル出口。
• 取り付けフランジ。
• プーリーまたはカップリング。
• 設置済みモーター位置。
• 機械識別プレート。

比較してください。

• 定格電圧。
• 定格電流。
• 定格出力。
• 定格速度。
• エンコーダータイプ。
• 電源コネクタ。
• フィードバックコネクタ。
• ブレーキ機能。
• サーボドライバーの互換性。

問い合わせが以下を必要とするかどうかを明記してください。

• 新品在庫。
• オリジナル中古在庫。
• 再生品在庫。
• テスト済み在庫。
• 緊急出荷。
• 複数のバックアップユニット。

完全な識別情報を提供することで、繰り返し通信を減らし、不適切なモーターを受け取るリスクを低減できます。

• モーターの異常音に耳を澄ませる。
• 新しいサーボアラームがないか確認する。
• 機械の振動を観察する。
• モーター周辺を清潔に保つ。
• ケーブルが可動部品に擦れていないか確認する。
• モーターの過熱がないか確認する。

• ケーブルクランプを検査する。
• コネクタのロックを確認する。
• 繰り返し発生したアラーム履歴を確認する。
• ほこりや油の蓄積を検査する。
• 通常の生産中のモーター温度を観察する。

• カップリングの状態を確認する。
• プーリーまたはベルトの位置合わせを検査する。
• 取り付けネジの締め付けを確認する。
• 駆動機構に抵抗がないか確認する。
• サーボドライバーのアラーム記録を確認する。
• 機械パラメータをバックアップする。
• ダウンタイムのリスクが高い場合は、検証済みのスペアモーターを準備する。

互換性は、機械のバージョン、取り付け位置、サーボドライバー、コネクタ、シャフト、ケーブル方向、取り付け寸法、および元の部品番号によって異なります。注文前に、既存のモーターネームプレートと取り付け写真を提示してください。

標準製品はQ2GA04006VXS2Cモーターのみを指します。関連するドライバー、ケーブル、カップリング、プーリー、ベルト、または機械コンポーネントは、完全な識別情報が提供されれば別途見積もり可能です。

はい。在庫状況によりますが、1個の注文も受け付け可能です。メンテナンス会社、工場、販売業者、および機器再生業者向けに、複数のモーターまたは混合SMTスペアパーツの注文も手配できます。

利用可能な検査には、モデル検証、ネームプレート確認、ハウジング外観、シャフト状態、コネクタの完全性、ケーブル状態、取り付け面、回転抵抗、写真、および供給された製品状態に応じた機能テストが含まれる場合があります。

完全なモーターモデル、機械部品番号、機械モデル、シリアル番号、サーボドライバーモデル、ネームプレートの写真、コネクタの写真、シャフト寸法、取り付け寸法、ケーブル方向、取り付け位置、および必要な製品状態を送信してください。

以下の詳細を添えてお問い合わせください。

• モーターモデル： Q2GA04006VXS2C
• 部品番号： 90K6C-025F11
• 適用機械： YV100
• 必要数量。
• 必要な製品状態。
• 宛先国と郵便番号。
• 鮮明なモーターネームプレートの写真。
• 電源およびフィードバックコネクタの写真。
• シャフトおよび取り付けの写真。
• 必要な納期。
• 既存の機械アラーム情報。

当社の営業チームが識別情報を確認し、利用可能な在庫と状態を確認し、検査情報を作成し、適切な出荷オプションを計算し、SMT機械メンテナンス要件に対応する正式な見積もりを提供します。
