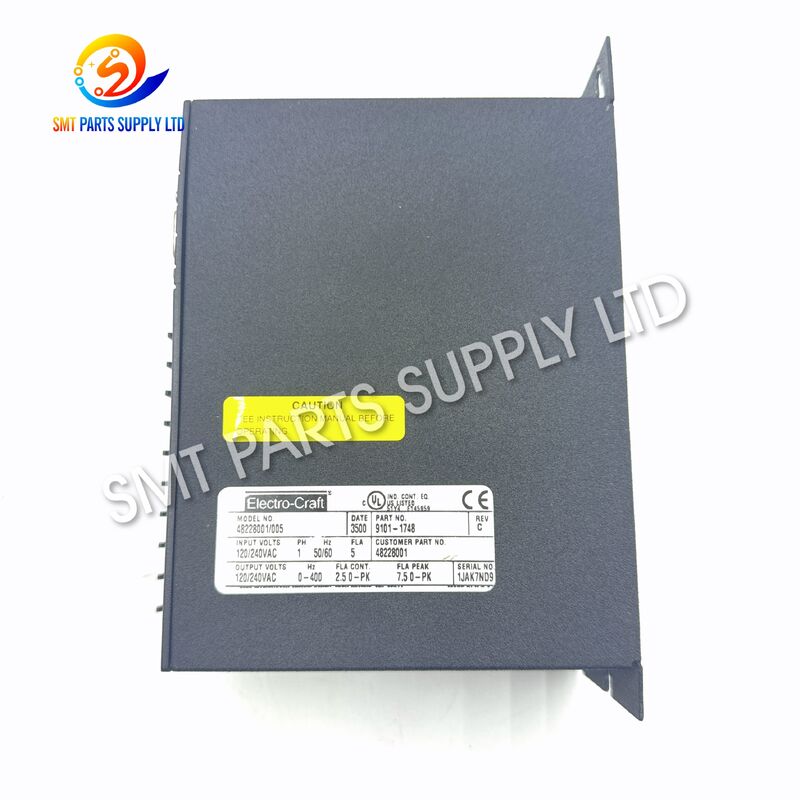

48228001 ユニバーサルAIマシン用Y軸モータードライバー

についてエレクトロ-クラフト 48228001 サーボアンプ,とも呼ばれる9101-1748ユニバーサルAI機器で使用される産業用モーション制御部品である.利用可能なサービスおよび部品参照は,ユニバーサル・インスツルメント機器のためのエレクトロ・クラフト増幅器として48228001を識別する.AI機械部品の参照は,それをX-Y軸制御に使用されるサーボアンプとして記述増幅器は,機械の運動制御システムから制御コマンドを受け取り,関連するサーボモーターに供給される電力を調節し,制御軸加速を可能にします.位置付け旅行,そして停止.

古いユニバーサル挿入装置では,サーボアンプ状態は軸安定性と機械の利用可能性に直接影響します.損傷または不安定なアンプは位置表示アラームを引き起こす可能性があります.旅行中断制御軸の初期化が失敗する.増幅器 を 正確 な 部品 番号 と 修正 に 適合 する ユニット に 置き換える なら,他の 機械 装置 を 余計 に 置き換える 必要 が ない よう に し て,信頼 できる 動き を 回復 する こと が できる.

電子部品,コネクタ,冷却部品は,長い生産期間を経て,電源回路が徐々に劣化する可能性があります.

軸駆動システムに関連した典型的な機械の問題には,次のことが含まれる:

サーボアラームは自動的にアンプが欠陥しているという意味ではありませんモーター,エンコーダー,ワイヤリング,コネクタ,電源,モーション制御ボード,機械軸も交換前に検査する必要があります.

について48228001 サーボアンプ互換性のあるユニバーサル AI 機械にインストールされた元のドライブが故障した場合に,実用的な交換オプションを提供します.

この部品は,機械の閉ループのサーボ制御システムの一部として動作するように設計されています.モーションコントローラのコマンドを制御されたモーターパワーに変換し,軸システムからのフィードバックに反応.

正しく 置き換える こと に よっ て:

• 安定したY軸または適用可能なXY軸移動
• 制御された加速と減速
• マシン軸の正確な位置付け
• 部品の挿入位置を繰り返す
• 信頼性の高いマシン初期化
• 安定した生産サイクル
• 軸に関する予期せぬダウンタイムを減らす
• 既存のユニバーサル AI 生産機器の継続的な使用

オリジナルユニットと交換ユニットに注意深く比較してください.部品番号,基準モデル,コネクタ配置,電気仕様と修正.

利用可能な産業部品の参照48228001ユニバーサル・インストルメントの機器と関連付けられているエレクトロ・クラフトのサーボアンプとして.AMP; SERVO; DC; 7.5A; 2.5AA について6380B X-Y軸の適用修理サービスで 部品番号が 48228001 と関連付けられていますエレクトロ・クラフト 参照 9101-1748.

* オーダーする前に,電力の評価と機械の配置を,常にオリジナルのアンプ名札と機器のドキュメントと比較する必要があります.5A と 6380B X-Y 軸の参照は,利用可能な産業部品リストで文書化されています..

48228001は,一般モーター操作ではなく,工業機械の運動制御サービス向けです.特に古いユニバーサル AI 自動挿入生産機器の保守に重要です.

典型的な利用者は:

• 電子部品の組み立て工場
• 穴を抜ける部品の生産ライン
• EMSの製造施設
• ユニバーサルAI機器のメンテナンス部門
• 産業用電子機器の修理会社
• 中古設備の修理会社
• 部品の販売業者
• 工場のエンジニアリングチームは 古い挿入装置を維持しています

プログラムされた生産順序に従って 機械軸が移動しなければならない場所を ユニバーサル AI マシンコントローラが決定します

制御装置は,必要な動きのコマンドをサーボドライブシステムに送ります.

48228001 サーボアンプは,関連するモーターに必要な電力を調節します.

単にエンジンをオンオフする代わりに ドライブが機械のコマンドに従って エンジンの反応を制御します

サーボモーターは制御された電力を機械回転に変換し,機械送電システムを通って関連する機械軸を動かす.

サーボシステムのフィードバック装置は,制御装置に実際のモーターまたは軸の動きを報告する.

機械は実際の動きを 指示された動きと比較します

命令された動きと実際の動きの違いがある場合,サーボシステムは,必要な位置に達するまでモーター操作を調整します.

この閉ループ操作により,自動挿入装置が要求する制御された動きができます.

増幅器はこの制御ループの1つの要素にすぎないため,問題解決は軸アラームに基づいてドライブを交換するのではなく,システム全体を評価すべきである.

欠陥または老化した伺服増幅器は,機械の状態に応じて異なる症状を引き起こす可能性があります.

• Y軸は初期化中に動かない.
• 生産中に急に軸の動きが停止します
• 繰り返されたサーボアラームが発生します.
• 運動反応は間隔的に変化します
• 軸加速が不規則になる
• 機械はホーム配列を完了できない.
• 位置が不安定になる
• モーターは有効な駆動出力を受信しない.
• 機は再起動後でも動きますが,後でまた故障します.
• サーボアンプは暖かいときに異常で動作します.

これらの症状は他のコンポーネントからも発生する可能性があります. したがって,技術者は電源電圧,モーター状態,エンコーダーフィードバック,コネクタ,ワイヤリング,障害のある部品としてアンプを確認する前に軸制御器と機械抵抗.

ユニバーサル AI 機械を稼働している工場では,軸制御の故障のためだけに完全な機械を交換するよりも,個々のサーボアンプを交換することがしばしばより実用的です.

対応する 48228001 のスペアを保持することで 予期せぬドライブが故障した場合に メンテナンスチームが迅速に対応できます

多くの成熟した挿入ラインは生産的であり続けますが,古い電気部品の利用性は保守計画においてますます重要になり得ます.

テストされた交換ユニットは,技術者が既存の軸の問題がアンプまたはサーボシステムの他の部分から生じるかどうかを判断する必要がある場合も有用である.

選択は,原装ユニット機械のブランドだけではありません

オリジナルのユニットに表示されているか確認してください:

48228001

部品番号のマッチングは 正確な代替品を特定するための第一歩です

可能な限り,Elektro-Craftの参照を比較してください.

9101-1748

正確なユニバーサルAIマシンモデルを 提供します

入手可能な部品の参照は,48228001をユニバーサル AI 機器と関連付け,X-Y 軸システムにおける 6380B のアプリケーションを特定します.

増幅器が:

• Y軸
• X軸
• XY運動システム
• 他の機械の位置でも

すべての機械の配置が 同じアンプを 同じ場所に使っていると仮定しないでください

チェック:

• 入力仕様
• 出力/電流等級
• コネクタの配置
• モデルラベル
• 修正情報
• 製造者による参照
• オリジナル・パーツ番号

古いサーボエレクトロニクスでは,以下の写真が有用です.

入手可能に応じて,購入者は未使用,整備,試験,または交換ユニットを要求することがあります. 運送前に条件を明確に確認する必要があります.

報考を依頼する前に,可能な限り多くの情報を提供してください.

完全な情報提供は,不一致な修正を選択するリスクを軽減し,より迅速な技術的な確認を可能にします.

48228001は,互換性のあるユニバーサルAI機器のモーション制御システムで使用されるサーボアンプです.制御されたマシン軸が加速できるように,サーボモーターに供給された電力を調節機械制御機のコマンドに従って移動,位置付け,停止します.

AIのスペアパーツの参考に Y軸のサーボアンプとして記載されています別の詳細なユニバーサルAI部品参照では,48228001は6380B構成のX-Y軸に使用されるDCサーボアンプとして識別されていますしたがって,実際の設置位置は,注文前にオリジナルマシンとアンプから確認する必要があります.

工業修理とスペアパーツの参照は,ユニバーサル・インストラクションの部品番号を表示します.48228001アース・アン9101-1748号のエレクトロクラフト増幅器修正の互換性を確認するために,元のユニットラベルをまだ確認する必要があります.

診断はまず推奨されます.サーボアラームは,モーター,エンコーダー,ケーブル,コネクタ,コントローラ,電源または機械軸の問題からも生じます.交換 する 前 に 欠陥 の 原因 を 確認 する こと は,不要 な 部品 の 交換 を 避ける ため に 助け ます.

部品番号,ユニバーサル AI 機械モデル,軸位置,数量,元のアンプの名前プレートとコネクタの鮮明な写真をお願いします.コートと出荷前に設定と互換性をチェックすることができます..

探しているあなたのユニバーサルAIマシンのための電動-クラフト 48228001 / 9101-1748 伺服力増幅器?

送ってくれ機械のモデル,必要な量,アンプのオリジナル写真と名札情報配件前に部品の構成を確認し,利用可能,状態,リードタイム,配送情報を提供することができます.

緊急の機械整備の場合は,現在の機械の故障説明と設置位置を記載し,要求されたサーボアンプをより効率的に確認できます.
