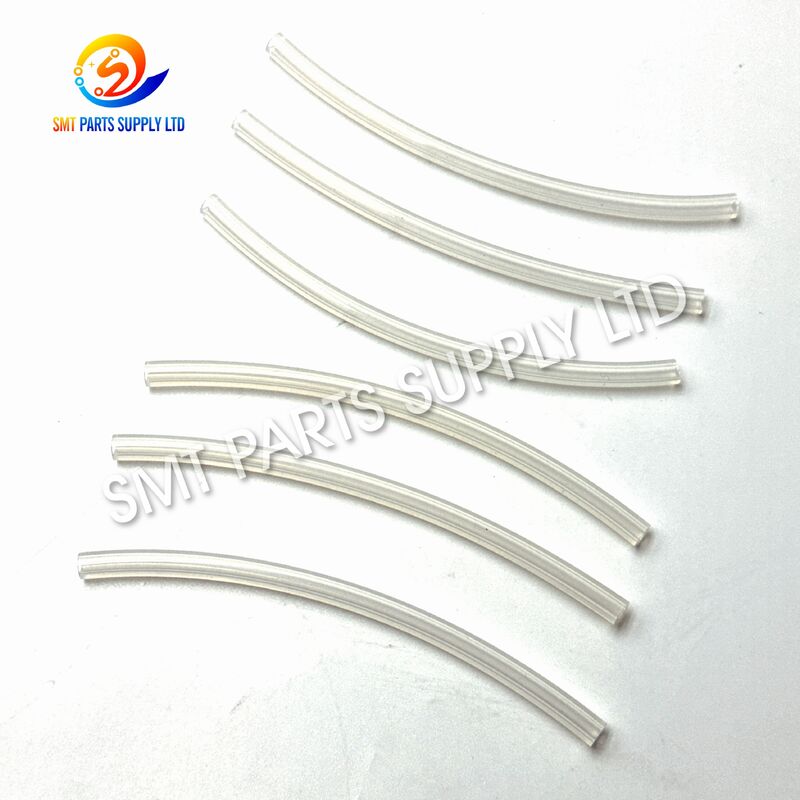

パナソニック KXF0DS4AA00 120mm ヘッドバキュームチューブ CM402 NPM 3ヘッド用

このパナソニック KXF0DS4AA00 120mm ヘッドバキュームチューブは、パナソニック CM402 および NPM 3 ヘッド SMT 実装アプリケーション向けに設計された交換用空圧部品です。実装ヘッドの真空回路に組み込まれ、関連する空圧部品とノズル側のピックアップシステム間で真空圧を伝達し、ヘッドが電子部品を掴むために必要な吸引力を発生させるのを助けます。

SMT 高速生産において真空性能は非常に重要です。ヘッドバキュームチューブの経年劣化、亀裂、変形、汚染、または漏れは、有効な吸引力を低下させ、不安定なピックアップ性能の原因となる可能性があります。劣化したチューブを正しいKXF0DS4AA00仕様のものに交換することで、真空回路の状態を回復させることができます。

この 120mm バキュームチューブは、エレクトロニクス製造環境での実装ヘッドの修理、定期メンテナンス、機械の再生、および予備部品の在庫管理に適しています。

基本製品情報

原因 – ヘッドバキュームチューブの交換が必要な理由

実装ヘッドは、通常の SMT 生産中に数千回の繰り返しピックアップおよびプレースサイクルを実行します。

バキュームチューブは、空圧回路の一部として継続的に機能します。繰り返しの機械的移動、屈曲、圧力変化、環境汚染、および長時間の生産は、チューブの状態に徐々に影響を与える可能性があります。

劣化の一般的な原因は次のとおりです。

真空ラインの小さな漏れでも、物理的なサイズ以上に大きな影響を与える可能性があります。これは、実装ヘッドが部品の取り扱いに安定した負圧を依存しているためです。

バキュームチューブの問題の典型的な症状

メンテナンス担当者は、機械が次のような症状を示した場合、KXF0DS4AA00 および関連する真空回路を点検することがあります。

• 弱い部品のピックアップ
• 断続的なピックアップ失敗
• ヘッド移動中の部品落下
• 不安定な真空レベル
• 目に見えるチューブの亀裂
• チューブの硬化または変形
• チューブ接続の緩み
• 真空空気の流れの制限
• 繰り返しのピックアップアラーム
• サイクル間で変化する真空性能

これらの症状は、ノズル、フィルター、バルブ、フィッティング、センサー、真空発生器、またはその他の空圧部品に起因する場合もあります。

したがって、交換が必要なコンポーネントを決定する前に、完全な真空回路をチェックする必要があります。

解決策 – 使用済み KXF0DS4AA00 バキュームチューブの交換

点検で元のチューブの劣化または漏れが確認された場合、正しいKXF0DS4AA00 120mm ヘッドバキュームチューブに交換することで、実装ヘッド内の空圧接続を回復させることができます。

適切に取り付けられたチューブは、一貫した真空伝送をサポートし、ノズルシステムが意図された機械の動作条件下でピックアップ機能を実行できるようにします。

メンテナンスのメリット

仕様

推奨される識別情報

正確な購入のために、完全な識別情報を使用してください:

パナソニック + KXF0DS4AA00 + 120mm + CM402/NPM + 3 ヘッド

機械およびヘッドの構成は異なる場合があります。購入者は、注文前に元の部品番号と取り付けられている構成を確認する必要があります。

アプリケーション

このKXF0DS4AA00 ヘッドバキュームチューブは、互換性のあるパナソニック実装ヘッドアプリケーションの真空システム向けです。

次のような用途に使用できます。

• 実装ヘッドのメンテナンス
• 真空ラインの修理
• 損傷したチューブの交換
• 予防メンテナンス
• ヘッドユニットの再生
• 生産ラインの予備在庫
• 中古機械のサービス
• SMT 機器のオーバーホール

典型的な生産業界

このバキュームチューブは、次のような製造環境で動作する実装機器に使用される場合があります。

• 民生用電子機器
• 車載電子機器
• 通信機器
• 産業用電子機器
• LED 製品
• 電源アセンブリ
• コンピューターハードウェア
• スマート家電
• 制御基板
• 一般的な PCB アセンブリ

これらのアプリケーション全体で、その目的は同じです。つまり、信頼性の高い部品取り扱いに必要な真空空気経路を維持することです。

SMT 実装における真空システムの役割

実装中、ノズルはフィーダーから部品を掴み、ヘッドが PCB に向かう間にしっかりと保持する必要があります。

このプロセスは通常、いくつかの関連コンポーネントに依存します。

このKXF0DS4AA00 バキュームチューブは、この空圧経路の一部を形成します。

それ自体で真空を生成するわけではありません。その役割は、実装ヘッドシステム内の関連コンポーネント間に適切な空気通路を提供することです。

仕組み

KXF0DS4AA00 は、機械の真空生成およびノズルシステムと連携して機能します。

1. 真空生成

部品のピックアップサイクルが開始されると、機械の空圧システムが負圧を生成します。

2. 真空伝送

真空圧は、接続された空圧回路を通過します。

このKXF0DS4AA00 ヘッドバキュームチューブは、この空気流経路の一部を提供します。

3. ノズル吸引

負圧がノズルアセンブリに到達し、ノズル先端で吸引を生成します。

4. 部品ピックアップ

ノズルが電子部品に接触し、真空力で部品を保持します。

5. ヘッド移動

実装ヘッドが部品をプログラムされた PCB 位置に移動させます。

6. 部品プレース

機械サイクルに従って真空が解放または切り替えられ、部品が PCB に配置されます。

7. 繰り返し生産

このプロセスは、高速プレース操作中に継続的に繰り返されます。

サイクルは急速かつ繰り返し発生するため、真空ラインは亀裂、漏れ、制限、および不適切な接続がない状態を維持する必要があります。

バキュームチューブの状態が重要な理由

チューブは視覚的には問題ないように見えても、経年劣化や変形がわずかに存在する場合があります。

次のような場合に問題が発生する可能性があります。

• チューブ壁が硬くなる
• 端の近くに小さな亀裂が発生する
• 接続部が緩む
• チューブが挟まる
• 内部の汚染が空気の流れを制限する
• メンテナンス後にチューブが不適切に曲がる

これらの状態は、真空伝送効率を低下させる可能性があります。

このため、実装ヘッドに説明のつかないピックアップの不安定性が見られる場合は、常にチューブを点検する必要があります。

選択方法

適切な SMT 空圧コンポーネントを選択するには、一般的な外観を確認する以上のことが必要です。

1. 部品番号を確認する

必要な部品番号は次のとおりです。

KXF0DS4AA00

類似のバキュームチューブでも、寸法や用途が異なる場合があります。

2. チューブ長を確認する

この仕様は次のとおりです。

120mm

不適切な配管は、不適切なルーティング、過度の屈曲、または取り付け時の張力を生じる可能性があるため、長さは重要です。

3. 機械モデルを確認する

適用される機器は次のとおりです。

CM402 / NPM

常に実際に取り付けられている機械およびヘッドの構成を確認してください。

4. ヘッドアプリケーションを確認する

要求される構成は次のとおりです。

3 ヘッド

異なるヘッド構成では異なる空圧部品を使用する場合があるため、問い合わせを行う際にはこの詳細を含める必要があります。

5. 元の部品と比較する

購入前に、次のものを比較してください。

• 部品番号
• チューブ長
• 接続位置
• チューブルーティング
• 直径
• 既存の機械モデル
• 実装ヘッド構成

互換性の確認が必要な場合は、元の部品の鮮明な写真が役立ちます。

問い合わせ推奨情報

完全な情報を提供することで、部品識別のエラーを大幅に減らすことができます。

メンテナンスの推奨事項

定期的な目視検査

バキュームチューブを次の点について確認してください。

• 亀裂
• 硬化
• 平坦化
• 表面の摩耗
• 接続の緩み
• 異常な曲がり
• 汚染

接続部を確認する

チューブの端とフィッティングは、繰り返しのメンテナンスで接続位置の周りに摩耗が生じる可能性があるため、一般的な点検箇所です。

急激な曲がりを避ける

不適切なチューブルーティングは、空気の流れを制限したり、早期の機械的疲労を引き起こしたりする可能性があります。

真空回路を清潔に保つ

空圧経路にほこり、油、または汚染物質が入ると、真空性能に影響を与える可能性があります。

損傷したチューブは速やかに交換する

漏れまたは物理的な劣化が確認された場合は、一時的な修理よりも交換が一般的に推奨されます。

トラブルシューティング参照

すべてのピックアップの問題がバキュームチューブの原因であると仮定しないでください。正確なトラブルシューティングは、完全なヘッド空圧システムを対象とする必要があります。

予備部品在庫計画

パナソニック SMT 機器を稼働させている工場では、一般的に使用されるヘッド空圧部品を常備しておくことで、メンテナンスの遅延を減らすことができます。

小さな空圧部品は、特定の部品を待っている間に交換が遅れる可能性があるため、メンテナンス在庫に保管しておくと役立つアイテムです。

出荷前製品検査

KXF0DS4AA00 の典型的な検査項目には、次のものが含まれる場合があります。

• 部品番号の確認
• 長さの確認
• 外観検査
• チューブ表面の状態
• 接続端の状態
• 数量の確認
• 梱包検査

複数のパナソニック製ヘッド部品をまとめて注文する場合、明確な部品番号のラベル付けは、倉庫での受け取りとメンテナンス管理を簡素化するのに役立ちます。

よくある質問

Q1: パナソニック KXF0DS4AA00 は何に使用されますか？

KXF0DS4AA00 は、互換性のあるパナソニック CM402 および NPM 3 ヘッド実装アプリケーションで使用される120mm ヘッドバキュームチューブです。実装ヘッドの空圧回路内で真空圧を伝送し、部品のピックアップをサポートします。

Q2: KXF0DS4AA00 は実装ノズルですか？

いいえ。KXF0DS4AA00 はヘッドバキュームチューブであり、ノズルではありません。実装ヘッドアセンブリ内の真空/空圧システムに属します。

Q3: なぜ損傷したバキュームチューブを交換する必要があるのですか？

亀裂、硬化、変形、または接続の緩みは、真空漏れや空気の流れの制限を引き起こす可能性があります。これにより、生産中の部品のピックアップが弱くなったり不安定になったりする可能性があります。

Q4: KXF0DS4AA00 が私の機械に適合するかどうかを確認するにはどうすればよいですか？

「KXF0DS4AA00 部品番号、120mm 仕様、機械モデル、および 3 ヘッド構成を確認してください。元のチューブと取り付け領域の鮮明な写真を提供すると、検証に役立ちます。

Q5: このバキュームチューブは、他のパナソニック製ヘッド部品と一緒に注文できますか？

はい。KXF0DS4AA00 は、他の実装ヘッドの空圧および機械的予備部品と一緒に供給できます。完全な部品番号リスト、機械モデル、数量、および参照写真を送信して、確認と見積もりを行ってください。

お問い合わせ

CM402 または NPM 3 ヘッドのメンテナンスにパナソニック KXF0DS4AA00 120mm ヘッドバキュームチューブが必要ですか？

正確な製品確認のために、部品番号、機械モデル、ヘッド構成、必要な数量、および参照写真を送信してください。

交換要件、定期メンテナンス、SMT ヘッド修理プロジェクト、および予備部品の大量購入をサポートしています。

KXF0DS4AA00 および関連するパナソニック SMT 機械部品の価格、在庫状況、リードタイム、および見積もりについてはお問い合わせください。
