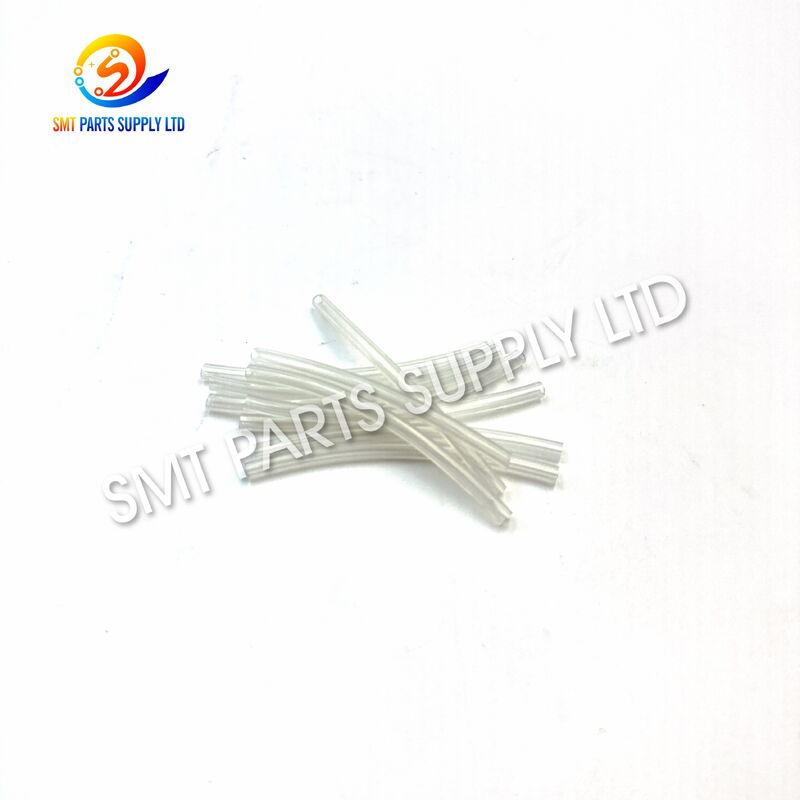

パナソニック N610144919AB 64mmヘッド真空管 CM402 CM602 NPM 12ヘッド用

のパナソニック N610144919AB 64mmヘッド真空管互換性のある製品に使用される精密空気圧交換コンポーネントです。Panasonic CM402、CM602、および NPM 12 ヘッド SMT 配置システム。配置ヘッドの真空回路内に設置され、関連する空気圧コンポーネントとノズル側のピックアップ システムの間に負圧の制御された経路を提供します。

SMT の配置中、信頼性の高い部品のピックアップ、搬送、位置合わせ、配置には安定した真空が不可欠です。チューブが磨耗、ひび割れ、硬化、挟み込み、または漏れがあると、効果的な吸引力が低下し、断続的なピックアップ エラーやコンポーネントの落下につながる可能性があります。

劣化したチューブを正しいチューブに交換するN610144919AB 64mm仕様ヘッド真空回路の状態を回復するのに役立ちます。この製品は、SMT 工場、EMS メーカー、機器メンテナンス部門、装着ヘッド修理センター、スペアパーツ販売店に適しています。

製品基本情報

原因 – ヘッド真空管の交換が必要な理由

12 ヘッド装着ユニットが高速ピックアップと装着サイクルを連続実行します。ヘッド内の真空チューブは繰り返しの動き、振動、曲げ、空気圧の変化、長時間の使用にさらされます。

時間の経過とともに、これらの状態は真空管の性能に影響を与える可能性があります。

チューブは真空経路の一部を形成しているため、わずかな漏れでも吸入効率が低下する可能性があります。

このため、12 ヘッド ユニットの真空動作が不安定になった場合は必ず N610144919AB を検査する必要があります。

検査が必要な一般的な症状

機械が次のような症状を示した場合、保守担当者は真空管と関連コンポーネントをチェックする必要がある場合があります。

• 弱い成分のピックアップ
• 断続的なピックアップ障害
• ヘッドの移動中に部品が落下する
• 真空度が低いか不安定
• 真空関連のアラーム
• チューブ表面の亀裂
• 硬化したまたは脆いチューブ
• 扁平なチューブセクション
• 接続が緩い
• 異常な空気圧応答

これらの症状は、ノズル、ノズル ホルダー、ソレノイド バルブ、フィルター、フィッティング、センサー、真空発生器などの他のコンポーネントによって引き起こされる場合もあります。

したがって、交換前に空気圧回路全体を検査する必要があります。

解決策 – 摩耗した N610144919AB 真空チューブを交換する

検査の結果、元のチューブに亀裂、老朽化、漏れ、汚染、または詰まりがあることが確認された場合は、正しいチューブと交換してください。パナソニック N610144919AB 64mmヘッド真空管意図した真空経路を復元するのに役立ちます。

正しく取り付けると、コンポーネントの取り扱い中にノズル側システムへの一貫した負圧伝達がサポートされます。

メンテナンス特典

仕様

推奨される発注識別

正確に購入するには、次を使用します。

パナソニック + N610144919AB + 64mm + CM402/CM602/NPM + 12 ヘッド

マシンとヘッドの構成は異なる場合があります。ご注文前に、必ず取り付けられている元の部品番号をご確認ください。

応用

のN610144919AB 64mmヘッド真空管は主に、互換性のあるパナソニック SMT マシンの装着ヘッド真空システムの保守に使用されます。

典型的なアプリケーションには次のようなものがあります。

• CM402ヘッドのメンテナンス
• CM602 12ヘッドリペア
• NPM プレースメントヘッドのサービス
• 真空ラインの交換
• ヘッドの予防メンテナンス
• 空気圧のトラブルシューティング
• 装着ヘッドの改修
• SMT スペアパーツ在庫

代表的な製造業

この交換用チューブは、以下で使用される機械をサポートできます。

• 家電
• カーエレクトロニクス
• 通信機器
• 産業用電子機器
• 電源製造
• LED製品
• コンピュータハードウェア
• スマートホームデバイス
• 医療用電子機器
• 一般的な PCB アセンブリ

最終的な用途は異なる場合がありますが、チューブの役割は同じであり、配置ヘッド内に適切な空気経路を維持します。

SMT実装における真空回路の役割

真空システムは、移動中にコンポーネントをノズル上に保持するために必要な吸引力を生成する役割を果たします。

典型的な関連コンポーネントには次のものがあります。

のN610144919ABこの真空搬送経路の一部として機能します。

それ自体は真空を生成しません。代わりに、システムによって生成された負圧を配置ヘッドの必要な領域に伝達するのに役立ちます。

仕組み

1. ピックアップの位置決め

機械は、選択したノズルをフィーダーまたはトレイによって供給される部品の上に移動します。

2. 真空活性化

空気圧システムは、プログラムされたピックアップサイクルに従って真空を作動させます。

3. 負圧転写

真空は空気圧回路を通過します。

のN610144919AB 64mm真空管はこのパスの一部を形成します。

4. コンポーネントのピックアップ

負圧がノズル領域に到達し、ノズルが電子部品を保持できるようになります。

5. コンポーネントの転送

ヘッドは、コンポーネントを保持するために真空が作動したまま移動します。

6. 配置

機械は、プログラムされた PCB 位置の上にコンポーネントを配置します。

7. 真空解除

真空をオフにするか解放して、コンポーネントをノズルから分離します。

このプロセスは生産中に継続的に繰り返されます。

チューブの状態が安定しているため、これらの繰り返しサイクルを通じて空気圧応答が一貫した状態に保たれます。

64mm 仕様が重要な理由

真空チューブは見た目の類似性だけで選んではいけません。

チューブの長さは、配置ヘッド内のルーティングに影響します。

チューブが短すぎると、次のような問題が発生する可能性があります。

• 過度の緊張
• 嵌合不良
• 異常な曲がり
• 早期摩耗

チューブが長すぎると、次のような問題が発生する可能性があります。

• 不要なループ
• 可動部品との接触
• つまむ
• 限られた設置スペース

の64mm仕様したがって、正確な部品番号とともに確認する必要があります。

選び方

1. 品番の確認

必要な部品番号:

N610144919AB

これは主要な識別参照です。

2.長さを確認する

必要な仕様:

64mm

ご注文前に長さをよくご確認ください。

3. ヘッドタイプの確認

この製品は以下に関連付けられています:

12ヘッドアプリケーション

異なるヘッド構成では異なるチューブが使用される場合があります。

4. 機種の確認

一般的なアプリケーションには次のものが含まれます。

CM402 / CM602 / NPM

ご購入前に搭載されているマシンとヘッドの構成をご確認ください。

5. 元のチューブを比較してください

確認する：

• 部品番号
• チューブの長さ
• 直径
• 接続ポイント
• チューブのルーティング
• 機械型式
• ヘッド構成

元の取り付けコンポーネントの写真は検証に役立ちます。

おすすめのお問い合わせ情報

完全な情報を提供すると、誤った部品選択を減らすことができます。

メンテナンスに関する推奨事項

チューブ表面のチェック

以下を検査します。

• ひび割れ
• 硬化
• 表面摩耗
• 平坦化
• 異常な曲がり

チューブの端を確認してください

チューブの端に摩耗や継手との接続不良がないか検査する必要があります。

急な曲がりを避ける

配線が不適切だと、内部の空気流路が制限される可能性があります。

空気圧回路を清潔に保つ

塵、油、破片が真空ラインに入らないようにする必要があります。

損傷した部品はすぐに交換してください

漏れや劣化が確認された場合は、一時的な修理よりも交換が望ましいのが一般的です。

トラブルシューティングのリファレンス

真空関連の生産上の問題は、1 つのコンポーネントが原因であると仮定するのではなく、常に体系的に診断する必要があります。

パナソニック関連真空管との比較

これらの真空チューブは同様の空気圧機能を実行しますが、異なるヘッド構成向けに設計されています。

互換性が特に確認されていない限り、互換性があるものとして扱うべきではありません。

予備品在庫計画

複数のパナソニック製装着機を稼働している工場では、一般的に使用される空気圧部品の在庫を維持することで、メンテナンスの遅れを軽減できます。

真空管などの小さなコンポーネントは、必要なときに適切な交換品が入手できない場合、生産効率が停止したり低下したりする可能性があります。

出荷前の製品検査

典型的な検査ポイントは次のとおりです。

• 部品番号の確認
• 64mm長さ確認
• チューブ表面検査
• 接続端検査
• 外観検査
• 数量確認
• 包装検査

明確なラベルは、複数の異なるパナソニックのヘッド部品を一緒に注文する場合に特に役立ちます。

よくある質問

Q1: パナソニック N610144919AB は何に使用されますか?

N610144919AB は64mmヘッド真空管互換性のある Panasonic CM402、CM602、および NPM 12 ヘッド配置アプリケーションで使用されます。装着ヘッドの空気圧システム内に負圧を伝達します。

Q2: N610144919ABはノズルですか?

No.N610144919AB は真空管、配置ノズルではありません。これは、ノズル側ピックアップ システムに真空を供給する空気圧回路の一部を形成します。

Q3: N610144919ABは16ヘッドユニットにも使用できますか?

交換可能であると想定すべきではありません。N610144919AB は 12 ヘッド アプリケーション用に識別されます、16 ヘッド構成では N610161010AA などの異なる真空管仕様が使用されます。

Q4: 64mmの長さが重要なのはなぜですか?

正しい長さは、適切な配線を維持するのに役立ち、配置ヘッド アセンブリ内の過度の張力、ループ、曲がり、または干渉を防ぎます。

Q5: 注文する前にどのような情報を提供する必要がありますか?

を提供します。N610144919AB 部品番号、64mm 仕様、機械モデル、12 ヘッド構成、必要個数、および元の部品の写真利用可能なときはいつでも。

お問い合わせ

必要パナソニック N610144919AB 64mmヘッド真空管CM402、CM602、または NPM 12 ヘッドのメンテナンス用ですか?

私たちにあなたのものを送ってください品番、機種、ヘッド形状、必要個数、参考写真商品の確認やお見積りのため。

当社は、交換要件、計画的なメンテナンス、装着ヘッドの修理、機械の改修、および SMT スペアパーツの大量購入をサポートします。

N610144919AB および関連するパナソニック SMT 機械部品の現在の価格、在庫状況、納期、見積もりについては、お問い合わせください。
