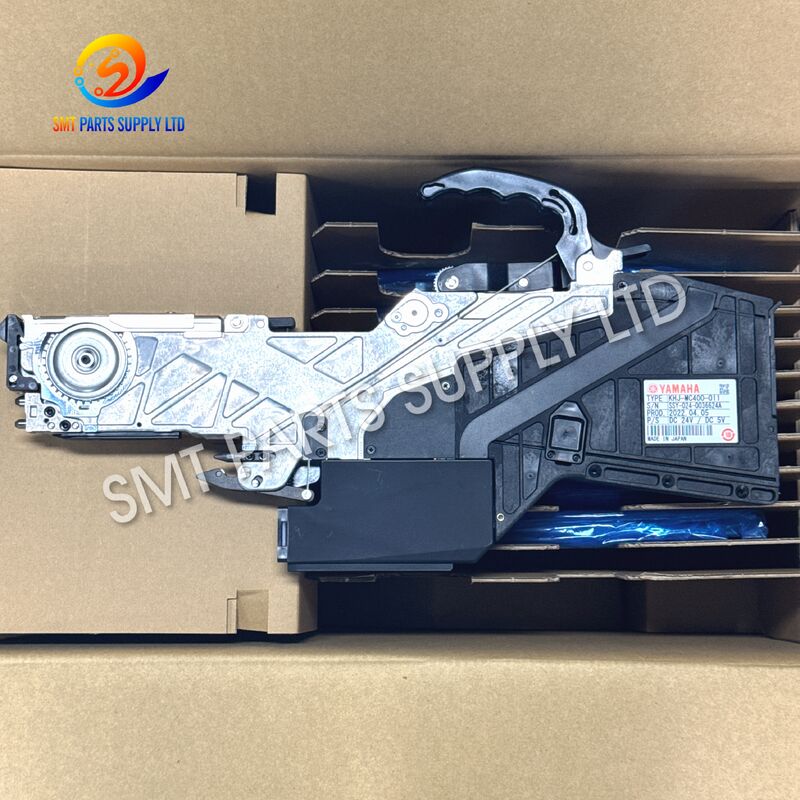

ヤマハ YS24 YSM10 YSM20用 SS24mm電動フィーダー KHJ-MC400-011

YAMAHA KHJ-MC400-011 SS24mm 電動フィーダー YS24 YSM10 YSM20用

KHJ-MC400-011 SS 24mm 電動フィーダーは、互換性のあるSMT実装機にテープ実装された電子部品を供給します。キャリアテープを進め、カバーテープ処理経路を通して部品ポケットを露出し、実装ノズルによる部品の取り込み位置に配置します。その役割は、組立プロセス内での部品提示です。

このフィーダーは、YAMAHA YS24、YSM10、YSM20機に関連する調達要件を対象としていますが、取り付けられているフィーダー構成の確認が必要です。購入前に、完全な部品番号、テープ仕様、および機械インターフェースをまとめて確認してください。

保守チームにとって、正しく適合したフィーダーは、既存のユニットで給送障害が確認された場合の交換オプションを提供します。生産計画担当者にとって、追加のフィーダーはリール準備とスペア在庫をサポートできます。24mmという表記はキャリアテープ幅を指します。ポケットピッチ、部品寸法、テープ深さは、個別の選択要因です。正確な特定は、バイヤーが関連する見積もりを取得し、不確実性を減らして設置準備を行うのに役立ちます。

原因：テープ給送問題が組立に影響を与える理由

信頼性の高い部品ピックアップは、一貫したテープ提示から始まります。ポケットが間違った位置で停止したり、カバーテープが正しく剥がれなかったりすると、機械はピックアップミス、繰り返しリトライ、またはオペレーターの注意を必要とする中断を経験する可能性があります。

考えられる原因としては、インデキシング部品の摩耗、テープガイドの損傷、不適切な設定、リール抵抗の過大などが挙げられます。しかし、同様の症状はノズル、真空システム、または部品データに起因する場合もあります。フィーダー交換が必要と判断する前に、原因を診断してください。

解決策：実際のセットアップに合わせて交換品を適合させる

KHJ-MC400-011は、SS24mmフィーダー要件の特定の購入参照を提供します。既存ユニットのラベルから始め、次に機械構成と生産で使用されている材料を比較してください。

フィーダーの障害が確認された場合、適切な交換品は必要な部品供給機能を回復できます。追加の生産セットアップの場合、フィーダー容量、利用可能な取り付け位置、および意図された部品リールを発注前に確認してください。

明確な問い合わせは、要求された部品番号を実際のアプリケーションに結びつける必要があります。これにより、購買部門とエンジニアリング部門が同じ仕様を評価できます。

仕様

テープ幅とフィードピッチの理解

24mmという仕様は、部品間の距離を表すものではありません。キャリアテープ幅とポケットピッチは異なる測定値であり、どちらもフィーダーの選択またはセットアップに影響します。

テープ深さとカバーテープの特性も部品提示に影響します。新しい部品を導入する際は、特にリールがラインで既に認定されている材料と異なる場合は、包装図を提供してください。

アプリケーション

このSS24mmフィーダーは、互換性のある24mm部品テープを使用したSMT組立ジョブに関連します。潜在的なアプリケーションには、制御基板、通信機器、パワーエレクトロニクス、およびコンシューマー製品が含まれます。

選択は、業界名ではなく、個々の包装仕様に依存します。コネクタや集積回路などの部品は、そのテープ形状とピックアップ要件が完全な機械セットアップと一致する場合に適している可能性があります。

仕組み

キャリアテープはフィーダーのガイドパスに沿って進み、インデキシング機構と連動します。電動ドライブは、設定された給送シーケンスに従ってテープを進め、連続するポケットをピックアップエリアに運びます。

カバーテープは意図された経路に沿って分離され、部品がアクセス可能になります。その後、機械ノズルは露出した部品を収集し、実装シーケンスに転送します。

正しいローディングと適切な設定が不可欠です。過度のリールドラッグ、テープの損傷、または不適切なポケットピッチは、フィーダーが機械的に機能していても、動作に影響を与える可能性があります。

選択方法

完全な識別情報を確認

問い合わせにはKHJ-MC400-011を使用し、読み取り可能なラベルの写真を添付してください。同じ公称幅であっても、別のKHJ-MC400サフィックスが交換可能であると仮定しないでください。

対象機械を確認

YS24、YSM10、またはYSM20のいずれで使用するかを明記してください。取り付け構成が不明確な場合や変更されている場合は、インターフェースの写真を含めてください。

部品の包装を確認

24mmテープ幅、ポケットピッチ、テープ深さを確認してください。新しいアプリケーションの場合は、部品包装図と関連する生産要件を提供してください。

状態と供給範囲を定義

必要な状態を指定し、必要なアクセサリを特定してください。提供されるユニットの写真を入手し、価格に含まれるものを確認してください。

検証に同意

必要な場合は、機械認識と代表的な材料での給送デモンストレーションを要求してください。有用なテスト記録は、ユニットを識別し、チェックされた条件を説明します。

受け取りと生産準備

受け取り時に、供給されたラベルとアクセサリを発注と比較してください。コネクタ、テープガイド、取り付け面、およびロック機構に目に見える損傷がないか点検してください。

取り付けには、適用される機械およびフィーダーの手順に従ってください。認識とサンプル給送を確認し、通常の生産リリース前に意図された部品で制御されたトライアルを完了してください。結果を記録して、ユニットのステータスを将来の使用のために明確にしてください。

FAQ

Q1: 24mmは最大部品幅を示しますか？

いいえ。公称キャリアテープ幅を示します。部品寸法はテープポケットに収まり、フィーダーパス、ノズル、および実装機と互換性がある必要があります。アプリケーションを評価するには、包装図を使用してください。

Q2: このフィーダーはYS24、YSM10、またはYSM20用に注文できますか？

これらはこの製品の対象機械参照です。購入前に、機械の詳細と既存のフィーダー識別情報を提供してください。これにより、提供されるユニットを取り付け構成に対してレビューできます。

Q3: KHJ-MC400-011を別のサフィックスで置き換えることはできますか？

別のサフィックスは個別の検証が必要です。ラベル、構成、および関連する技術文書を比較してください。類似の外観と一致するテープ幅だけでは、2つのフィーダーバージョンが交換可能であるとは限りません。

Q4: フィーダーを交換すれば、すべてのピックアップの問題が解決しますか？

交換は、故障したフィーダーによって引き起こされる問題に対処します。ピックアップの失敗は、ノズル、真空、テープの状態、または機械の設定も関与する可能性があります。問題を診断し、交換後に完全なセットアップを検証してください。

Q5: 見積もり依頼には何を含めるべきですか？

部品番号、数量、機械モデル、希望する状態、および配送先を送信してください。明確で比較可能なオファーを作成するために、フィーダーラベルの写真、希望納期、および検査要件を追加してください。

お問い合わせ

KHJ-MC400-011の見積もりを依頼

交換、スペア在庫、またはその他の生産セットアップ用にSS24mmフィーダーが必要ですか？価格、入手可能性、および供給オプションを依頼するために、機器の詳細と購入要件を共有してください。

見積もり依頼を開始するには、フィーダーラベルと要求数量を送信してください。
