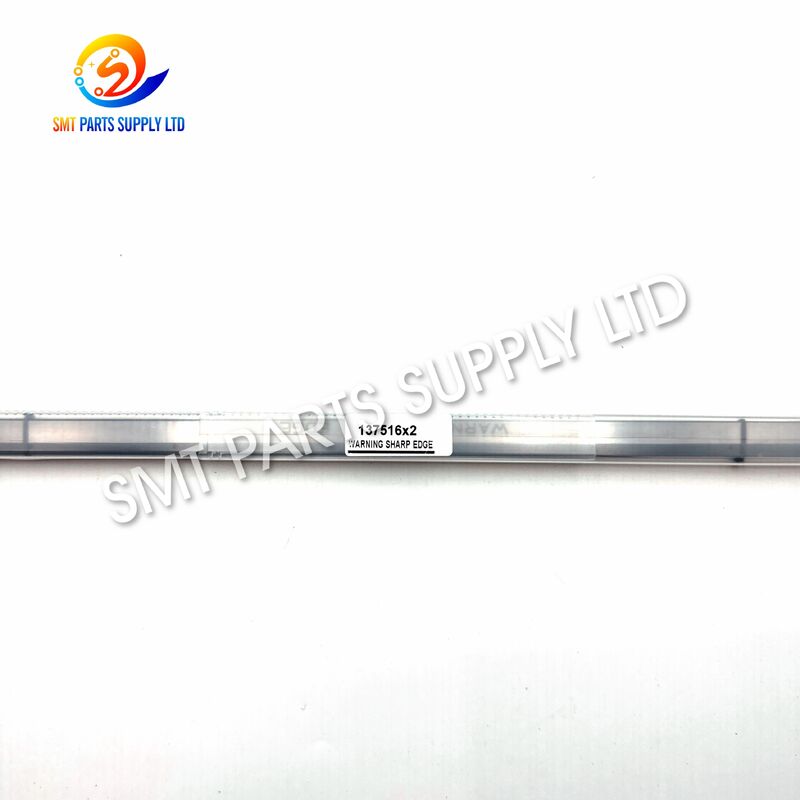

DEK 137516 215607 500mm ボード クランプ ホイル 02i 03i 用

DEK 137516板クランプホイルは,プリントパスタ印刷過程で印刷回路板を支えるために使用される高精度プリンタースペアパーツです.部品番号と交差参照される215607そして03128529対応するDEKスクリーンプリンター配置に提供され,500mm フィルムまたはシムボードのクランプ組.

印刷中に,PCBはステンシルの下に平らで,正しく配置され,安定している必要があります. 磨かれた,曲がった,または正しく配置されていないボードクランプホイールは,PCBの縁が移動または引き上げられるようにすることができます.溶接パスタの不整列を起こす損傷したクランプホイルを交換することで,信頼性の高いPCBサポートとより一貫した印刷性能を回復できます.

このコンポーネントは,SMT工場,電子機器製造サービスプロバイダー,プリンターメンテナンス会社,スペアパーツ販売業者向けに適しています.元の部品番号に従って互換性を確認する設置されたクランプ構造,機械モデル,レール構成,実際のホイル長さ

プレートクランプホイルは,PCB輸送レールに近い状態で動作し,PCBのエッジに繰り返し接触したりサポートしたりします.不適切な調整や汚染が徐々に形や性能に影響を与える.

視覚的検査では微小な変形は微不足げに見えますが,PCBの座り方や印刷の繰り返し性に影響します.細いピッチの部品と狭いステンシルアペルチャーは,不安定なボードサポートに特に敏感です..

製造および保守チームは,次の条件の1つまたはそれ以上の場合,クランプ組を検査する必要があります.

• 印刷中にPCBの辺が少し上がります
• 印刷サイクル間のボードのアライナメントの変化
• 溶接パスタの堆積物は PCBの縁の近くでは不一致です
• 板は支柱に横たわらない
• 薄膜が目に見えるように曲がり,傷つき,裂け,歪んでいる.
• PCBの輸送経路は安定性が低下します
• 板はステンシルに不均等に接触する.
• 衝突やレール調整後,印刷の欠陥が増加します.
• クランプメカニズムは動作中に異常な接触をします.
• 左側と右側のクランプホイルが 対称ではないようです
• フィルムがスムーズに戻らない
• 機械は繰り返しボード位置アラームを生成します.

この症状は,他のプリンター部品にも関わることがあります. 輸送レール,ボードストップ,サポートツール,センサー,したがって,印刷不安定性を診断する際には,シリンダーとクランプアクチュエータを一緒に検査する必要があります..

破損したボードクランプホイールを正しくマッチした500mm組で交換すると,元のクランプ幾何学を回復し,スタンシル印刷中にPCBの安定性を改善することができます.

DEK 137516 / 215607 板クランプホイルは,PCBの縁に沿って制御されたサポート表面を提供するように設計されています.正しく設置され調整された場合,ステンシルがPCBと接触し,スキージが印刷エリアを移動している間に,回路ボードを繰り返す位置に保つのに役立ちます.

スタンシル状態,スプリージ圧,ボードサポート,プリンター校正,鉄道幅とPCB曲面も制御する必要があります..

について500mmの指定は,名前のクランプホイル長を指します.印刷可能な最大 PCB 幅または全機械レールの幅として自動的に解釈されるべきではありません.実際の機械能力は,プリンターモデル,輸送システム,設置されたレール構成と生産設定.

部品番号の参照は,機械生成,サプライヤーデータベース,修正,または歴史的な番号システムによって異なる可能性があります.顧客は,不確実性がある場合,設置された部品と機械の名札の写真を提供する必要があります..

137516板クランプホイルは,互換性のあるDEK溶接ペストプリンターのPCBハンドリングおよびクランプシステムで使用されます.

• DEK 02i 溶接ペストプリンタの配置
• DEK 03i 溶接ペストプリンタの配置
• 選択された DEK Horizon プリンター構成
• クランプ基準137516を使用する機械
• クランプ組の基準番号215607を使用する機械
• 03128529 を使ったプリンター構成
• 硬いPCBを加工するSMT印刷ライン
• 電子機器の組立装置の製造
• 契約用電子機器の製造ライン
• 印刷機の改装と保守プロジェクト

板クランプホイルは,プリンタのPCB輸送およびサポートシステムの一部として機能します.

この順序の間,クランプホイルは直立し,正しく並べられなければなりません.その作業縁は,過剰な圧力を生み出すことなく,ボードを支える必要があります.PCBを傷つけたり,コンベアーの動きを妨害したり.

正しく機能するホイルは,ステンシルに比べて PCB を安定した高さで維持するのに役立ちます.これは,細いピッチパッドを持つ印刷板,小型の受動部品の足跡底端の部品や端端のアペリチュア

溶接パスタ印刷は,いくつかの制御関係に依存しています.

• PCBは平らでなければならない.
• ステンシルがPCBパッドと一致しなければなりません
• PCBはスタンシルに一貫して接触しなければならない.
• 板の支架システムは印刷圧に耐える必要があります
• コンベアレイルは,歪みなくPCBを保持しなければならない.
• クランプメカニズムはボードを動かすことなく放出しなければならない.

クランプホイールが曲がると,PCBは片端の近くで誤った高さに座る可能性があります.これはステンシルとボードの格差を生成したり,スプレージの移動中にPCBが移動する可能性があります.

複数の印刷パラメータが類似した欠陥を引き起こす可能性があるため,メンテナンススタッフは修正措置を決定する前に,固定およびサポートシステム全体を検証する必要があります.

視覚的な外観のみを選択すると,誤った設置が起こる.いくつかのDEKクランプホイールが似ているが,長さ,設置配置,修正または適用で異なる可能性があります.

より迅速で正確な価格表は,以下に送信してください.

1. 必要な部品番号
2. プリンターのモデルとシリアル番号
3. 機械の名札の写真
4. 取れたクランプホイールの写真
5. 全体の長さの測定
6. マウントポイントの近距離写真.
7. 必要な量
8. 元の状態または互換性条件の好み
9. 配達目的地
10. 預期された配送スケジュール

これらの詳細を提示することで,視覚的に類似した部品が機械的に互換性がないというリスクが軽減されます.

異なるプリンターとレールの構成では,異なるホイール長が使用されることがあります.

500mmのホイルを 520mmのホイルに置き換えてはいけません.単に寸法が近いように見えるから.マウント位置,プロファイル,機械移動の違いが機械の動作に影響を与えます.

ストック,予算,維持要件に応じて,異なる調達オプションが利用可能である.

生産ラインに厳格なオリジナルコンポーネント制御,内部検証,または特定の顧客承認が必要な場合,オリジナル・ニュー・パーツが好ましい場合もあります.

対応する新しいクランプホイルは,管理されたメンテナンスコストを求める工場にとって実用的な選択肢を提供できます.部品の尺寸適合性,直直性,製造使用前の設置構造と機能操作.

最終的なオートメントは,顧客が情報に基づいた購入決定を下すことができるように,供給条件を明確に記載する必要があります.

設置は,SMTプリンタのメンテナンスの訓練を受けた職員によって行われます.

• フォイヤを適正な固定位置に押し入れないでください.
• 誤った部品を補うためにホイルを曲がってはいけません.
• フィルムがコンベヤーに干渉する場合は,プリンタを操作しないでください.
• 損傷したPCBを設置基準として使用しないでください.
• 他の点を並べない前に 片方の固定点を完全に引き締めてはいけません.
• 作業の端に磨き具を使用しないでください.
• 機能試験なしには,大量生産に直接戻してはならない.

定期的な検査は板のクランプシステムの使用期間を延長し,予期せぬ印刷欠陥を軽減します

工場の設備整備手順で承認された清掃材料を使用します. フィルムプロフィールを変更したり,ブーリを生む可能性があります. 攻撃的なスクラッピングや制御されていないポーリングを避ける.

掃除後,プリンタを操作に戻す前に,部品が乾燥し,繊維が放たれているか確認してください.

配送された各ボード・クランプ・フォイルは,出荷前に再検査し,設置前に再検査する必要があります.

• 部分番号の確認
• 定数長確認
• 全体的な外観
• ストレート
• マウントポイント状態
• 縁の質
• 表面の清潔さ
• パアマッチング
• 保護用パッケージ
• 量確認

最終的な機械の性能は,通常の生産条件で確認されるべきです.

板のクランプホイルは比較的長い精密部品で,輸送中に曲がるのを防ぎなければなりません.

• インターナショナル エクスプレス
• 航空貨物
• 集計された出荷
• 顧客が指名した運送業者
• 他のSMTスペアパーツと組み合わせた出荷
• 緊急の機動化出荷

顧客は,ベルト,センサー,モーター,シリンダー,スプリージ部品,コンベアパーツ,その他の溶接ペストプリンター用スペアパーツと一緒に出荷を依頼することができます.

オーダーを確認する前に,メインパーツ番号,参照番号,マシンモデル,長さ,設置構成を確認します.

入手可能性,要求される品質レベル,顧客予算に応じて,オリジナルと互換性のある供給オプションを提示することができる.

当社の製品ラインは,SMT配置機械,溶接ペストプリンター,フィッダー,ノズル,モーター,センサー,制御ボード,生産ライン消耗品をカバーしています.

長くて易しく変形する部品は 輸送被害を減らすために 追加の保護装置を装着しています

古い部品の写真と機械の情報を 提供することで 販売チームが製品を より効率的に チェックすることができます

顧客は,印刷機部品を他のSMT機械部品と組み合わせて購入と輸送コストを削減することができます.

板のクランプホイール組成の500mmのクロス参照番号として一般的に使用されています. 03128529の参照はサプライヤーデータベースにも現れる可能性があります. 番号付けは機械の修正によって異なります.,オーダーする前に オリジナルパーツ,マシンモデル, 設置配置を確認してください.

500mmの板のクランプホイルは通常,マッチしたペアとして供給されますが,パッケージと供給量は異なります.一組か完全なクランプ組で,オート要求時.

番号 137516, 215607 または 03128529 の参照と対応する 500mm のクランプ構成を使用する互換性のあるプリンター向けです. DEK ブランド名に基づいてのみ選択しないでください..

機械のモデル,シリアル番号,旧部品番号,全体長,取り外されたホイルと取り付けエリアの明確な写真をお願いします.私たちの販売チームは,注文を確認する前にこの情報を比較することができます.

薄膜が曲がり,裂け,傷つき,ゆるくなったり,PCBを均等に支えることができないとき,交換することが推奨されます.また,PCBの衝突後に検査する必要があります.軌道の異常な動きや,説明がつかない縁面印刷の欠陥.

価格,入手可能性,適合モデル確認,またはSMTの組み合わせのスペアパーツの注文については,次の情報を送信してください.

• 部品番号
• 機械のモデル
• 機械のシリアル番号
• 必要な量
• 古い写真
• 配達国
• 元の要求または互換性
