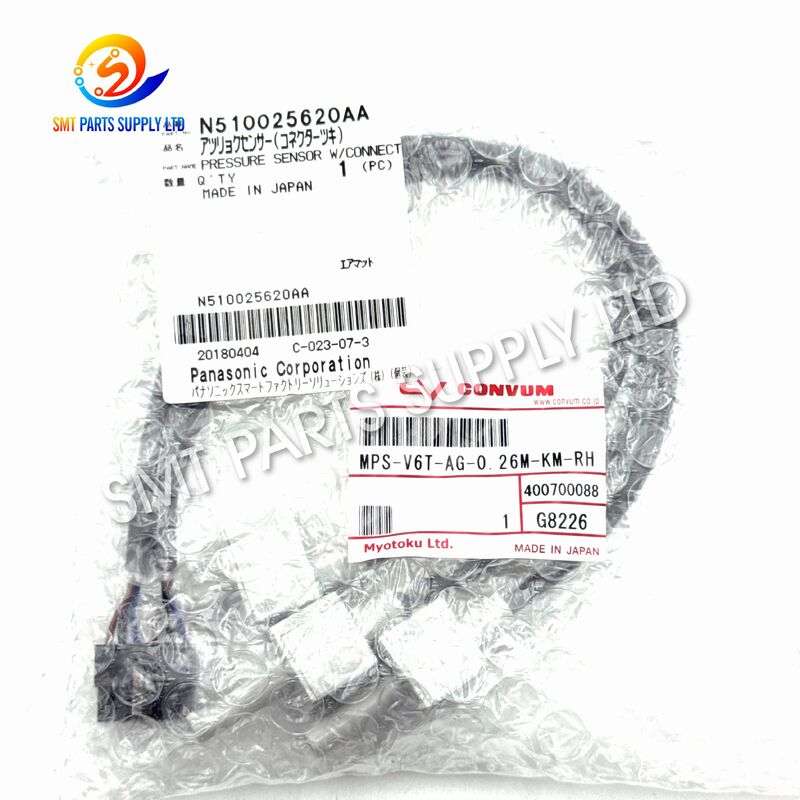

CONVUM MPS-V6T-AG-0.26M-KM-RH パナソニック DT401 圧力センサー N510025620AA KXF0DQXAA00

CONVUM MPS-V6T-AG-0.26M-KM-RH パナソニック DT401 圧力センサー N510025620AA KXF0DQXAA00

CONVUM MPS-V6T-AG-0.26M-KM-RH は、Panasonic DT401 機器の空気圧監視システムで使用されるコンパクトな真空圧力センサー アセンブリです。これは、マシンの部品番号 N510025620AA および KXF0DQXAA00 と相互参照されており、マシン固有のケーブルおよびコネクタ構成が付属しています。

センサーは、接続された空気圧回路内の真空圧を監視し、電気信号を機器制御システムに送信します。このフィードバックは、機械が動作中に必要な真空状態が確立されているかどうかを判断するのに役立ちます。

標準の MPS-V6T プラットフォームは 6 mm チューブ接続を使用し、0 ～ -30 inHg の真空範囲に属します。コンパクトな筐体、高速応答、設置スペースが小さいため、自動化されたエレクトロニクス製造装置に適しています。

正確な交換を行うために、お客様はご注文前に完全なモデル末尾、機械モデル、コネクタ形状、ケーブル長さ、空気圧ポート、配線配置、元のセンサーの写真を確認する必要があります。

見積依頼には必ず完全なモデル番号を含めてください。 MPS-V6T センサー本体のみをご注文の場合、出力回路、コネクタの種類、ケーブル構成、設置方法が異なる場合があります。

完全なセンサー アセンブリは、次の 3 つの重要な参考資料を使用して識別できます。

• MPS-V6T-AG-0.26M-KM-RH。
• N510025620AA。
• KXF0DQXAA00。

3 つのリファレンスをすべて使用すると、購買チームやメンテナンス エンジニアは、見た目は似ていても電気的に互換性のないセンサーを受け取るリスクを軽減できます。

MPS-6 シリーズは、設置スペースが限られている用途向けに設計されています。コンパクトな構造により、広い取り付け面積を必要とせずに空気圧制御エリアに適合します。

標準の MPS-6 ファミリの基準応答時間は 1 ミリ秒未満です。信号応答が速いため、自動化装置は不必要な制御遅延を生じることなく真空圧力の変化を検出できます。

V6T 構成では 6 mm チューブ接続を使用します。この設計により、チューブのサイズと取り付け方向が元のコンポーネントと一致する場合、対応する空気圧チューブ システムに簡単に統合できます。

AG-0.26M-KM-RH 接尾辞は、標準のカタログ センサーだけではなく、カスタマイズされたマシン アセンブリを識別します。ご購入前にケーブル長、コネクタ、配線配置、ケーブル取り出し方向をご確認ください。

センサーは次の目的で購入できます。

• 緊急機械の修理。
• 予防メンテナンス。
• 設備改修。
• 生産ラインの予備在庫。
• 中古設備の修復。
• 保守サービスプロジェクト。
• 国際的な SMT スペアパーツの供給。

真空圧力センサーは、機械の生産サイクル中に繰り返し動作します。長期にわたる動作、環境条件、ケーブルの動き、汚れ、空気圧システムの問題が徐々に性能に影響を与える可能性があります。

内部の感知要素と電子コンポーネントは、長期間の動作後に性能が変化する可能性があります。センサー信号が不安定になったり、遅れたり、実際の真空状態と一致しない場合があります。

繰り返しの振動、引っ張り、急激な曲げ、または可動機械部品との接触により、ケーブルが損傷する可能性があります。外部絶縁が正常に見えても、内部導体が断続的になる場合があります。

コネクタの緩み、端子の汚れ、ピンの曲がり、ロック タブの損傷、電気接触不良などにより、センサー信号が遮断され、断続的な機械アラームが発生する可能性があります。

粉塵、オイルミスト、フラックス残留物、湿気、その他の汚染物質が空気圧チューブに侵入すると、センサーの応答に影響を与えたり、圧力経路を遮断したりする可能性があります。

チューブの亀裂、フィッティングの緩み、チューブの不適切な挿入、または接続の損傷により、真空レベルが必要な動作条件に達しない可能性があります。

標準の MPS-V6T モデルは、一般的なハウジングは同じですが、出力回路が異なります。検証せずに PNP、NPN、アナログ、または異なる配線のセンサーを取り付けると、誤った信号が生成される可能性があります。

不安定な供給電圧、誤った極性、電圧サージ、機械の配線の損傷、または入力ボードの問題により、センサーの故障と同様の症状が発生する可能性があります。

診断テストにより、元のセンサーに欠陥があることが確認された場合は、正しく適合する MPS-V6T-AG-0.26M-KM-RH センサー アセンブリと交換してください。

古いセンサーを取り外す前に、次のことを記録してください。

• 完全なセンサーモデル。
• 機械の部品番号。
• 装備モデル。
• 機器のシリアル番号。
• センサーの取り付け位置。
• コネクタの向き。
• ケーブルの配線。
• チューブのサイズと方向。

以下のものを鮮明に写真に撮ります。

• 完全なセンサー。
• 製品ラベル。
• コネクター正面。
• コネクタ側です。
• ケーブル。
• 空気圧接続。
• 設置位置です。

機械が以前に修理、改造、または改装された場合、写真は特に重要です。

チューブ、フィッティング、フィルター、バルブ、真空発生器、および周囲の空気圧コンポーネントを確認してください。新しいセンサーでは、空気圧回路の漏れや詰まりを修正することはできません。

交換用センサーが以下と一致することを確認します。

• MPS-V6T-AG-0.26M-KM-RH。
• N510025620AA。
• KXF0DQXAA00 (該当する場合)。
• オリジナルのコネクタ形状。
• オリジナルのケーブル配置。
• オリジナルの空気圧ポート。
• 純正の取り付け方向です。

設置後は、機械のメンテナンス手順に従って電源と空気圧を回復してください。機械診断インターフェイスを通じてセンサー信号を確認し、制御された動作テストを実施します。

次の表は、既知のマシン固有の識別情報と標準の MPS-6 ファミリ参照データを組み合わせたものです。 AG-0.26M-KM-RH バージョンはカスタマイズされたアセンブリであるため、設置前に正確な配線、コネクタのピン配置、出力配置を確認する必要があります。

PC、NC、AC、およびカスタマイズされた AG バージョンは、自動的に交換可能であるものとして扱わないでください。標準シリーズは PNP、NPN、およびアナログ出力構成で利用可能ですが、AG-0.26M-KM-RH アセンブリにはマシン固有のハーネス配置が含まれています。

N510025620AA の主な用途は、DT401 機器で使用される真空または空気圧監視システムです。センサーは真空圧の変化を検出し、対応するフィードバックを機械制御システムに供給します。

このセンサーは、不安定、損傷、汚染、または電気的に欠陥のある圧力センサーを交換するメンテナンス部門に適しています。

センサーの欠陥により真空アラームが繰り返し発生したり、機械が予期せず停止したりする場合、検証済みのスペアアセンブリは修理のリードタイムを短縮するのに役立ちます。

中古機器販売業者や機械再構築業者は、機器の検査、修復、または空気圧システムの改修時にセンサーを取り付けることができます。

重要な生産装置を運用している工場では、緊急修理に対応するために、検証済みの圧力センサーをスペアパーツの在庫に保管している場合があります。

コンパクトなサイズにより、センサーは他の SMT 機械部品と一緒に出荷できるため、海外工場でのメンテナンス注文の統合に役立ちます。

センサーは、空気圧チューブ接続を介して機器の真空回路に接続されています。真空圧がセンサーポートに入り、内部の感知素子に作用します。

内部電子機器は圧力状態を電気出力に変換します。この信号は、カスタマイズされたケーブルとコネクタを通って機械制御システムに伝送されます。

一般的な操作シーケンスには次のものが含まれます。

1. 機械は真空関連の動作を開始します。
2. 接続された空気圧回路から空気が除去されます。
3. 真空圧は 6 mm チューブを通ってセンサーに到達します。
4. 内部の感知素子が圧力変化を検出します。
5. センサーは検出した状態を電気信号に変換します。
6. 信号はマシン固有のケーブルを通過します。
7. 機器制御システムが信号を受信します。
8. 機械は信号をプログラムされた動作条件と比較します。
9. 必要な条件が満たされると、機械は動作を継続します。
10. 予期した状態が検出されない場合、マシンはアラームを表示することがあります。

センサーは圧力監視を目的としています。機械事故を防止するための唯一の安全装置として使用しないでください。完全な機械の安全および制御システムは動作し続けなければなりません。

完全に必要なモデルは次のとおりです。

MPS-V6T-AG-0.26M-KM-RH

異なる出力回路と電気接続を備えた標準 MPS-V6T モデルが入手可能であるため、MPS-V6T へのお問い合わせを短くしないでください。

主要なマシンの部品番号は次のとおりです。

N510025620AA

関連する相互参照は次のとおりです。

KXF0DQXAA00

両方の参照先が顧客のマシン記録に記載されている場合は、問い合わせに含める必要があります。

DT401 機器にはセンサーが必要であることを記載します。可能な場合は、完全な機器モデルとシリアル番号を含めてください。

元のセンサー ラベルの鮮明な写真を提供してください。完全なサフィックスは、カスタマイズされたアセンブリを確認するために不可欠です。

チェック：

• コネクタ本体の形状。
• 端末の数。
• キーイング位置。
• ロック構造。
• ケーブル出口方向。
• マシン側の接続。

おおよそのケーブル長、取り回し方向、絶縁状態、設置位置をご確認ください。

元のシステムで正しい 6 mm チューブ配置が使用されていることを確認します。チューブは過度な力を加えずにしっかりと取り付けてください。

圧力範囲のみで代替品を選定しないでください。 PNP、NPN、アナログ、カスタマイズされた出力構成は自動的に切り替えられないため、機械の配線を確認してください。

要件が次のものであるかどうかを示します。

• オリジナル新品。
• 新古品在庫。
• 使用テスト済み。
• 経済的な交換オプション。
• 緊急緊急在庫。

在庫状況は現在の在庫状況によって異なります。

必要な正確な数量と、注文が即時修理のためのものなのか、予防在庫のためのものなのか、それとも複数の生産ラインのためのものなのかを述べます。

設置は、自動電子機器製造装置に精通した訓練を受けた保守担当者が完了する必要があります。

• 装置を安全に停止してください。
• 電源を切断します。
• 残留空気圧を解放します。
• 元のセンサーの位置を記録します。
• ケーブルとチューブの写真を撮ります。
• 代替機種をご確認ください。
• コネクタとチューブの接続を確認してください。

• ケーブルを引っ張らずに電気コネクタを取り外します。
• 空気圧チューブを慎重に外します。
• 取り付け金具を取り外します。
• 古いチューブに亀裂や汚れがないか検査します。
• コネクタに曲がった端子や損傷した端子がないかどうかを検査します。
• ケーブルが可動コンポーネントと擦れていないか確認してください。

• センサーを元の向きで取り付けます。
• 空気圧チューブを完全に接続してください。
• チューブを過度に曲げないでください。
• ケーブルを可動部品から離して配線します。
• プラグは確実に差し込んでください。
• コネクタのロックがかかっていることを確認してください。
• センサーは独自の取付方法で固定してください。

• 空気圧を回復します。
• チューブ接続部に漏れがないか確認してください。
• マシンの電源を回復します。
• マシンの診断画面を開きます。
• センサー入力が認識されていることを確認します。
• 真空を数回加えたり解放したりします。
• 安定した再現性のある信号変化を確認します。
• 制御された速度で機械を運転します。
• 本格的に運用する前に製造テストを完了してください。

センサーポートに硬いものを差し込まないでください。液体クリーナー、オイル、または過度の空気圧をセンサーに入れないでください。

設置前にセンサーを保護するには:

• 清潔で乾燥した場所に保管してください。
• 静電気防止用保護パッケージ内に保管してください。
• 空気ポートを埃から保護してください。
• センサーの上に重いものを置かないでください。
• ケーブルを急激に曲げないでください。
• コネクタをカバーしたままにしてください。
• 過度の湿気を避けてください。
• 衝撃や振動を避けてください。
• 新品と中古の在庫を分けてください。
• 明確な部品番号ラベルを貼り付けます。
• 検査情報を記録します。
• 輸送の際は耐衝撃性のある梱包を使用してください。

完全な MPS-V6T-AG-0.26M-KM-RH マーキングをお客様からの問い合わせと比較する必要があります。

N510025620AA および KXF0DQXAA00 を購入要件と照らし合わせて確認する必要があります。

ハウジング、空気圧ポート、取り付け領域、ケーブル、ラベル、およびコネクタに目に見える損傷がないか検査する必要があります。

コネクタ形状、端子位置、ロック構造、ケーブル方向などを純正品と比較してください。

センサー本体、チューブ接続部、ケーブル、およびコネクターは、国​​際輸送中の衝撃から保護する必要があります。

コンパクトなハウジングと電気接続を保護するために、各圧力センサーは個別に梱包する必要があります。

国際配送は、速達便、航空便、船便、または他の SMT 機械部品との組み合わせで手配できます。

納期は在庫状況、注文数量、製品状態、検査条件、目的地、輸送方法によって異なります。

• MPS-V6T-AG-0.26M-KM-RH の正確なモデル識別。
• N510025620AA および KXF0DQXAA00 との相互参照。
• DT401 アプリケーションのリファレンス。
• コンパクトな真空圧力監視設計。
• 6 mm 空気圧チューブ構成。
• 高速応答の MPS-6 センサー プラットフォーム。
• マシン固有のケーブルとコネクタの配置。
• 緊急メンテナンスに最適です。
• 計画的な予備在庫に最適です。
• 設備の改修に最適です。
• 単品のお問い合わせも大歓迎です。
• 複数のアイテムの SMT スペアパーツの注文を統合することができます。
• 出荷前に在庫写真を確認することができます。
• 国際的な保護梱包が可能です。
• 注文前に技術的な識別サポートを利用できます。

はい。どちらの参照も MPS-V6T-AG-0.26M-KM-RH 圧力センサー アセンブリに関連付けられています。お客様は注文する前に、完全なラベル、コネクタ、ケーブル、空気圧接続、および取り付け位置を確認する必要があります。

電気的検証を行わずに直接交換することはお勧めできません。標準 AC バージョンには定義済みのアナログ出力があり、AG-0.26M-KM-RH バージョンにはカスタマイズされたマシン ケーブルとコネクタの配置が使用されます。

機器のモデル、シリアル番号、元のセンサー ラベル、部品番号、コネクタの写真、ケーブルの写真、取り付け位置の写真、必要な数量、および希望の製品状態をお知らせください。

センサー信号、電源、配線、コネクタ、空気圧チューブ、フィルター、継手、真空発生器、バルブ、機械入力を確認してください。真空アラームは、必ずしもセンサー自体の故障を意味するわけではありません。

現在の在庫に応じて緊急の要件を確認できます。迅速なお見積りをご希望の場合は、正確なモデル、部品番号、数量、仕向国、および必要な納期をお知らせください。

在庫状況、製品の状態、技術的識別、価格、梱包の詳細、国際配送オプションについては、当社の営業チームにお問い合わせください。

より迅速に検証するには、次の情報を含めてください。

• MPS-V6T-AG-0.26M-KM-RH。
• N510025620AA。
• KXF0DQXAA00。
• DT401装備モデル。
• 必要な数量。
• 好ましい商品状態。
• オリジナルのセンサー写真。
• コネクタとケーブルの写真。
• 配送先。
• 必須の配達日。

CONVUM MPS-V6T-AG-0.26M-KM-RH DT401 真空圧力センサー アセンブリの詳細な見積もりを受け取るには、今すぐお問い合わせください。
