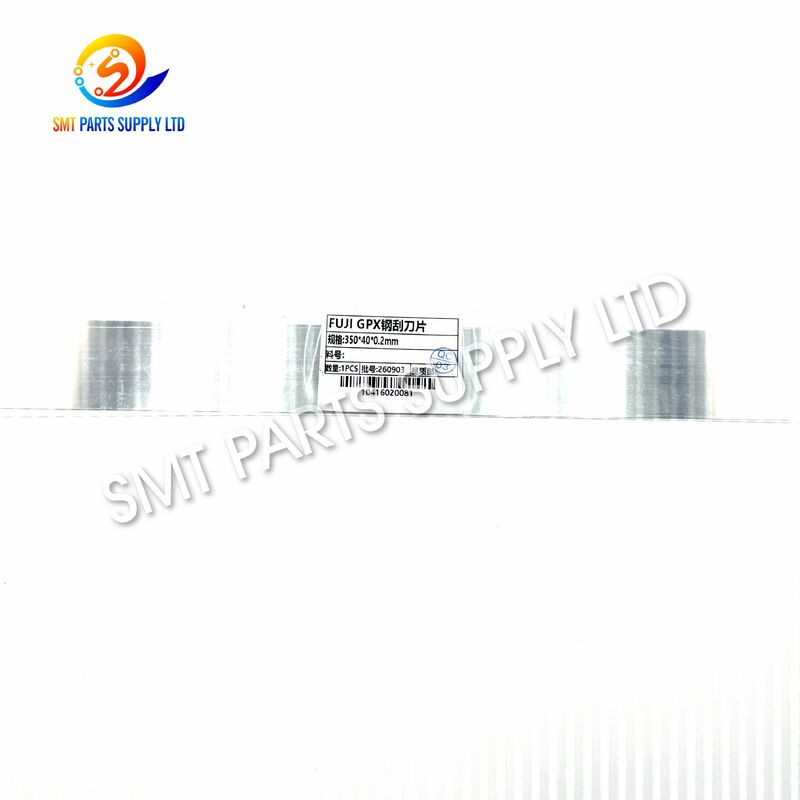

FUJI GPX 350x40x0.2mm スクリーンプリンター用ステンレススキージブレード

FUJI GPX 350x40x0.2mm ステンレス鋼スキージブレード スクリーンプリンター用

このFUJI GPX 350x40x0.2mm ステンレス鋼スキージブレードは、SMTスクリーン印刷装置で使用される精密交換部品で、ステンシル開口部を通してPCBパッドにソルダペーストを転写するために使用されます。ステンレス鋼製で、ブレードは繰り返し印刷サイクルに適した剛性、耐摩耗性、寸法安定性を兼ね備えています。

寸法は長さ350mm、幅40mm、厚さ0.2mmで、このブレードは互換性のあるFUJI GPXスクリーンプリンタースキージアセンブリ用に設計されています。適切にメンテナンスされたスキージブレードは、ソルダペーストの転がり、ステンシル接触、印刷圧力、分離品質の制御に役立ちます。

エレクトロニクスメーカー、SMTメンテナンスチーム、機械サービス会社にとって、摩耗または損傷したスキージブレードを交換することは、印刷の一貫性を回復し、不均一なペースト堆積による欠陥を減らすのに役立ちます。注文前に、ブレードの寸法、取り付け構成、および機械構成を確認してください。

原因

スキージブレードは、通常の印刷操作中に、機械的圧力、ステンシル接触、ソルダペースト、および繰り返し運動に継続的にさらされます。時間の経過とともに、ブレードの状態は印刷品質に直接影響を与える可能性があります。

一般的な問題は次のとおりです。

スキージブレードは、微細ピッチ印刷に影響を与える軽微なエッジ摩耗を示している場合でも、視覚的には許容範囲に見えることがあります。

したがって、予防的なプリンターメンテナンスの一部として定期的な検査が推奨されます。

解決策

摩耗したブレードを適切なサイズの350x40x0.2mmステンレス鋼スキージブレードに交換することで、ブレードとステンシル表面間の安定した接触を回復するのに役立ちます。

交換により、次のことがサポートされます。

• 一貫したソルダペースト転写。
• ステンシル全体にわたる均一な圧力。
• 印刷中の安定したペースト転がり。
• 各印刷ストローク後のよりクリーンなステンシル表面。
• PCBパネル間の繰り返し性の向上。
• ブレードの摩耗による印刷欠陥のリスク低減。

ステンレス鋼構造は、精密なソルダペースト印刷に必要な剛性を提供すると同時に、産業用SMT生産環境で良好な耐久性を提供します。

交換前に、技術者はブレードホルダー、取り付けネジ、ステンシルの状態、ソルダペーストの粘度、印刷速度、およびプログラムされたスキージ圧も検査する必要があります。

仕様

寸法情報

プリンター構成やスキージホルダーの仕様は異なる場合があるため、購入前に必ず既存のブレードと比較して寸法を確認してください。

用途

スキージブレードは、主にSMT生産ラインのソルダペースト印刷ステージで使用されます。

典型的な用途は次のとおりです。

次の製品の製造に使用できます。

• 民生用電子機器。
• 自動車用電子モジュール。
• 産業用制御基板。
• 通信機器。
• 電源アセンブリ。
• LED電子製品。
• コンピューターおよび周辺機器ボード。
• その他の表面実装PCBアセンブリ。

大量生産のSMT工場では、生産中にブレードの摩耗が発見された場合、交換用スキージブレードをメンテナンス在庫に保管しておくことで、ダウンタイムを削減できます。

仕組み

ソルダペースト印刷中、ソルダペーストはステンシルに堆積されます。プリンターは、制御された速度と圧力でスキージブレードをステンシル表面に移動させます。

プロセスは次のように要約できます。

1. ソルダペーストのロード

ステンシル表面のブレードの前にソルダペーストが置かれます。

2. スキージの移動

プリンターはスキージアセンブリをステンシルに移動させます。

3. ペーストの転がり

移動により、ブレードの前にソルダペーストの転がりビードが作成されます。

4. 開口部の充填

ブレードとステンシルの間に発生する圧力により、ソルダペーストが開口部に押し込まれます。

5. 表面クリーニング

ブレードは、ステンシル表面の上部から過剰なペーストを除去し、開口部内のペーストを残します。

6. PCB分離

ステンシルがPCBから分離され、PCBパッド上に正確に配置されたソルダペースト堆積物が残ります。

したがって、ブレードエッジは印刷精度において重要な役割を果たします。ブレードの寸法が不適切、エッジが損傷している、圧力が過剰、または取り付けが不十分であると、ソルダペーストの堆積が不均一になる可能性があります。

パフォーマンス上の利点

適切なブレードは、過度の曲がりなしに、作業長全体にわたって均一な接触を維持する必要があります。

選び方

スキージブレードの選択は、機械ブランドだけでなく、いくつかの仕様を注文前に確認する必要があります。

1. 機械モデルの確認

プリンターがFUJI GPXシリーズに属していることを確認し、正確なプリンター構成を確認してください。

2. ブレード長の確認

このブレードの公称長は次のとおりです。

350mm

この測定値を、機器に現在取り付けられているブレードと比較してください。

3. ブレード幅の確認

必要な幅:

40mm

幅は、取り付けられているブレードホルダーに適している必要があります。

4. ブレード厚の確認

必要な厚さ:

0.2mm

厚さは、ブレードの剛性と印刷動作に影響します。

5. 取り付け方法の確認

スキージホルダーによって、クランプまたは取り付け構成が異なる場合があります。注文前に既存のアセンブリを確認してください。

6. 既存のブレードの検査

既存のブレードを交換する場合は、次のものを比較してください。

7. 必要に応じて写真を提供する

構成が不明な機械の場合、既存のブレードとホルダーの写真を提供することで、選択ミスを減らすことができます。

スキージブレードはいつ交換すべきか？

交換間隔は、生産量、ステンシルの状態、ソルダペーストの種類、印刷パラメータ、およびメンテナンスプラクティスによって異なります。

次のいずれかが見られる場合は、交換を検討してください。

• ブレードエッジの目に見える損傷。
• 永久的なブレードの変形。
• ソルダペーストの堆積の不均一。
• 印刷欠陥の増加。
• ステンシルに残る過剰なペースト。
• 印刷中の傷または不規則なマーク。
• パラメータ調整後の不安定な印刷結果。

早期にブレードを変更することで、他のプリンターシステムの不要なトラブルシューティングを防ぐことができる場合があります。

取り付けおよびメンテナンスの推奨事項

交換用ブレードを取り付ける前に：

1. 機械のメンテナンス手順に従ってプリンターを停止します。
2. 既存のブレードと周辺エリアからソルダペーストを除去します。
3. スキージホルダーの汚れや損傷を検査します。
4. 新しいブレードをホルダーに均等に取り付けます。
5. ブレードが作業長全体でまっすぐであることを確認します。
6. ホルダーを均一に締め付けます。
7. 交換後に印刷圧力を確認します。
8. 本稼働に戻る前に、試運転を行います。

ブレードエッジの清掃には過度の力を加えないでください。機械的な損傷は印刷性能に影響を与える可能性があります。

よくある質問

Q1: この350x40x0.2mmスキージブレードはどの機械用に設計されていますか？

互換性のあるFUJI GPXスクリーンプリンター構成用の交換用スキージブレードとして設計されています。プリンターのバージョンやホルダーアセンブリが異なる場合があるため、注文前にブレードの寸法と取り付け構造を確認してください。

Q2: ブレードは何でできていますか？

ブレードはステンレス鋼製で、SMT製造における繰り返しソルダペースト印刷用途に適した剛性、寸法安定性、耐食性、耐摩耗性を提供します。

Q3: ブレードの寸法は？

公称寸法は長さ350mm、幅40mm、厚さ0.2mmです。これらの3つの測定値は、互換性を確認するために既存のブレードと比較する必要があります。

Q4: 摩耗したスキージブレードがSMT印刷品質に影響するのはなぜですか？

摩耗または変形したブレードは、ステンシルとの接触が不均一になり、ペースト転写の不均一、開口部の充填不足、ペーストの過剰、筋、またはPCB全体でのソルダペースト量の不安定性を引き起こす可能性があります。

Q5: 注文前に互換性を確認するのを手伝ってもらえますか？

はい。お見積もり前に正しい交換仕様を確認するために、プリンターモデル、既存のブレード寸法、ブレードホルダー情報、および製品の鮮明な写真を提供してください。

お問い合わせ

プリンターメンテナンスまたは生産ライン交換用のFUJI GPX 350x40x0.2mmステンレス鋼スキージブレードが必要ですか？

次の情報をお送りください。

• 機械モデル。
• 必要な数量。
• 既存のブレード寸法。
• ブレードホルダーの写真（利用可能な場合）。
• 配送先。

仕様を確認し、SMTスペアパーツの要件の見積もりを準備します。
