JUKI LNC120 40129658 RX-6 SMT マウンター用レーザーセンサー

JUKI LNC120 40129658 RX-6 SMT マウンター用レーザーセンサー

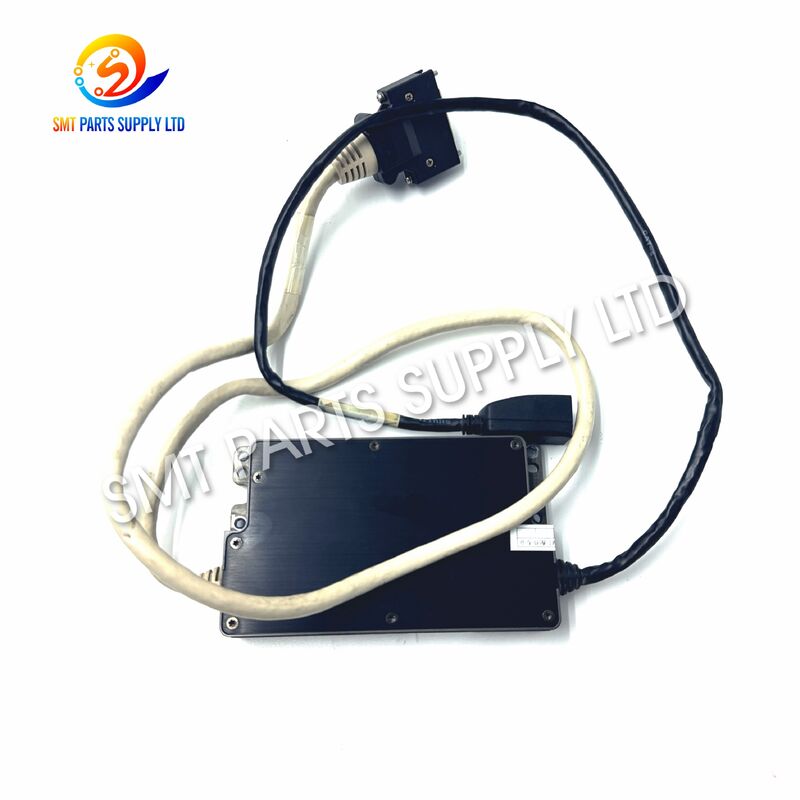

のJUKI LNC120 40129658 レーザーセンサー互換性のある RX-6 SMT 配置装置で使用される精密認識コンポーネントです。一般的に関連するものサイバーオプティクス 8017990、LNC120 は、ピック アンド プレース プロセス中にレーザーベースのコンポーネントのセンタリングをサポートします。

部品が配置ノズルによってピックされた後、レーザー認識システムがその位置と回転方向を測定します。その後、マシンはコンポーネントを PCB に取り付ける前に必要な補正を計算できます。

このオンザフライ認識方法は、配置ヘッドが移動している間に該当するコンポーネントを測定できるため、迅速な生産サイクルを維持するのに役立ちます。 RX シリーズ機器を運用する SMT 工場にとって、LNC120 は信頼性の高い認識、安定したコンポーネントの位置合わせ、一貫した配置パフォーマンスを維持するための重要なスペアパーツです。

原因 — レーザー認識の問題が発生する理由

レーザー センサーは、要求の厳しい SMT 生産環境で継続的に動作します。時間の経過とともに、認識パフォーマンスは、汚れ、コネクタの問題、機械的衝撃、電子コンポーネントの老朽化、誤ったキャリブレーション、または配置システムの他の場所の問題によって影響を受ける可能性があります。

典型的な症状は次のとおりです。

レーザー関連のアラームは、必ずしも LNC120 自体の故障を意味するわけではありません。

センサーを交換する前に、技術者はノズル、フィーダーのピックアップ位置、真空状態、ケーブル、コネクタ、コンポーネントのパラメーター、および機械の校正も検査する必要があります。

正確な診断により、不必要な部品交換や生産のダウンタイムを削減できます。

解決策 — RX-6 認識メンテナンスのための正しい交換

検査の結果、取り付けられているレーザー センサーに欠陥があるか不安定であることが確認された場合は、正しい LNC120 構成に交換すると、通常の認識動作を回復できます。

この製品の主な識別情報は次のとおりです。

信頼性の高い購入を行うために、購入者は注文する前に、元のセンサーのラベル、コネクタの配置、取り付け構造、機械モデルを比較する必要があります。

見た目が似ているレーザー アセンブリでも、電気仕様や機械用途が異なる場合があります。正確な部品番号は常に主な選択の参考として扱う必要があります。

仕様

主な機能

LNC120 は主に、コンポーネント認識情報を配置システムに提供するために使用されます。

その主な機能は次のとおりです。

センサーは完全な配置制御システムの一部にすぎません。最終的な位置決めパフォーマンスは、機械のキャリブレーション、ノズルの状態、コンポーネントのプログラミング、機械的精度、およびフィーダーの安定性にも依存します。

応用

LNC120 40129658 は、互換性のある配置装置を操作するプロの SMT 生産環境でのメンテナンスおよび交換用途に適しています。

典型的なアプリケーションには次のようなものがあります。

• 家電製品の PCB アセンブリ

• カーエレクトロニクス製造

• 産業用制御基板の製造

• 通信機器組立

• LEDエレクトロニクス製造

• 電源基板の製造

• 電子モジュールの組み立て

• EMS受託製造

• 多品種SMT生産

• 大量実装ライン

これは、コンポーネント認識の問題によるダウンタイムを削減するために、信頼性の高いスペアパーツのサポートを必要とする工場に特に役立ちます。

一般的なメンテナンスのシナリオ

1. 認識エラー修復

認識エラーが繰り返される場合は、レーザー認識システムに問題があることを示している可能性があります。ノズル、フィーダー、バキューム、パラメータ、ケーブル、および校正をチェックした後、LNC120 を代替品として評価できます。

2. 予防用スペアパーツの在庫

複数の RX-6 マシンを運用している工場では、予期しないハードウェア障害が発生した場合の生産中断を減らすために、重要な認識コンポーネントを在庫に置いておくことがあります。

3. 中古機械の再生

RX シリーズ マシンが生産用に改修される場合、マシンが通常の動作に戻る前に、認識システムの検査とコンポーネントの交換が必要になる場合があります。

4. 生産ラインの復旧

互換性のある交換用センサーは、元のユニットに欠陥があることが確認された場合に、メンテナンス チームが機械の動作を回復するのに役立ちます。

5. 認識安定性の向上

損傷または不安定なレーザー ユニットを交換すると、障害の原因がセンサー自体にある場合に、一貫したコンポーネント認識を回復することができます。

仕組み

LNC120 は、装着ヘッドのコンポーネント処理サイクル中に動作します。

ステップ 1 — コンポーネントのピックアップ

装着ノズルは、フィーダ、トレイ、またはその他の部品供給ユニットから部品を取り出します。

ステップ 2 — レーザースキャン

装着ヘッドが移動すると、コンポーネントはレーザー認識領域を通過します。

ステップ 3 — 測定

レーザー システムはコンポーネントのプロファイルを測定し、その相対位置を決定します。

ステップ 4 — 回転の計算

認識システムは、プログラムされた方向からの角度の偏差を特定します。

ステップ 5 — 位置補正

マシン制御システムは、必要な X、Y、および回転補正を計算します。

ステップ 6 — コンポーネントの配置

修正後、コンポーネントはプログラムされた PCB 位置に取り付けられます。

このプロセスは、互換性のあるコンポーネントごとに個別の認識ステーションへの不必要な移動を必要とせずに、効率的な認識をサポートします。

オンザフライ認識が重要な理由

現代の SMT 生産には速度と精度の両方が必要です。

LNC120 はヘッドの移動中の認識をサポートし、機械がコンポーネント測定と通常のピック アンド プレース サイクルを組み合わせるのに役立ちます。

これにより、本番環境で次のような利点が得られます。

実際の生産パフォーマンスは、完全な機械構成と動作条件によって異なります。

関連機種比較

JUKI マシンの世代が異なると、使用するレーザー認識アセンブリも異なります。名前やハウジングが似ていても、センサーが交換可能であることを意味するものではありません。

RX-6の場合40129658、購入者は、外観が似ているという理由だけで別のセンサーを選択するのではなく、元の部品番号に従って LNC120 を選択する必要があります。

LNC120 対 LNC60

2 つの製品は関連する認識機能を実行しますが、異なる機器構成を対象としています。

選び方

センサーを正しく選択すると、取り付けの問題や不必要なマシンのダウンタイムを防ぐことができます。

1. 機種の確認

まず正確な装着機の型式を確認してください。

この製品の主な用途は、JUKI RX-6。

この装置は JUKI 配置技術を使用しているという理由だけでレーザー センサーを注文しないでください。

2. 品番の確認

既存ユニットのラベルを確認してください。

この商品の対象品番は以下の通りです。

40129658 / 401-29658

3. センサーのモデルを確認する

センサー モデルは以下に対応する必要があります。

LNC120

LNC60、LNC120-8、EPV120、または別のレーザー アセンブリを自動的に置き換えないでください。

4. コネクタ構成の比較

コネクタの数量、コネクタの位置、ケーブルの配置、物理インターフェイスを確認してください。

5. 取付構造の比較

取り付けポイントとハウジングの構成は、元のアセンブリと一致する必要があります。

6. 注文前に写真を提供してください

互換性をより迅速に確認するには、次の鮮明な写真を送信してください。

• オリジナル商品ラベル

• センサーハウジング

• コネクタ

• 取付面

• 必要に応じて機械の銘板

おすすめのお問い合わせ情報

完全な情報を提供することで、確認時間を短縮し、注文ミスを減らすことができます。

インストールに関する推奨事項

LNC120 は精密な電子および光学コンポーネントであるため、取り付けは SMT 配置装置に精通した技術者が実行する必要があります。

インストール前:

• メンテナンス手順に従ってマシンの電源を切断します。

• 適切な ESD 保護を使用してください。

• 再度品番をご確認ください。

• コネクタに物理的な損傷がないか確認します。

• センサー部分を清潔に保ちます。

• 光学面に触れないようにしてください。

• センサーを取り付ける前に取り付け領域を検査してください。

交換後は、該当するサービス手順に従って機械を検査する必要があります。

テストには次のものが含まれる場合があります。

• センサー通信確認

• 認識機能チェック

• ピックアップテスト

• 部品認識テスト

• 校正検証

• プレースメントテスト

• 繰り返しの生産サイクル検証

適切な技術文書がない限り、機械パラメータを変更しないでください。

トラブルシューティングのリファレンス

レーザー センサーの交換は、通常、1 つのマシン アラームだけではなく、体系的なトラブルシューティングに基づいて行う必要があります。

よくある質問

Q1: LNC120 40129658 の主な目的は何ですか?

LNC120 は、レーザーベースのコンポーネント認識と互換性のある配置装置でのセンタリングを実行します。部品の位置と回転を測定するため、部品を PCB に取り付ける前に機械が補正を適用できます。

Q2: 40129658 は JUKI RX-6 に適していますか?

はい。部品番号 40129658 は、RX-6 アプリケーションに使用される LNC120 レーザー認識システムに関連付けられています。購入者は注文する前に、元のマシン構成とセンサーのラベルを確認する必要があります。

Q3: LNC120 は LNC60 を直接置き換えることができますか?

直接の置き換えは想定しないでください。 LNC120 と LNC60 は、異なるマシンの世代と部品番号に関連付けられています。交換品を選択する場合は、必ず元の機器の仕様に従ってください。

Q4: 購入前に確認すべきことは何ですか?

機械型式、センサー型式、部品番号、リファレンスナンバー、コネクタ、取付構造、純正ラベルをご確認ください。互換性を確認するには、鮮明な写真を提供することを強くお勧めします。

Q5: LNC120交換後の機械の点検は必要ですか？

はい。設置後は、機械のメンテナンス手順に従って、認識動作、通信、校正、ピックアップ性能、装着結果を確認してください。

お問い合わせ

を探していますJUKI RX-6 LNC120 40129658 レーザーセンサー機械の修理、スペアパーツの在庫、または生産ラインのメンテナンスに使用しますか?

次の情報をお送りください。

• 機械型式

• 部品番号

• センサーモデル

• サイバーオプティクスの参照番号

• 必要数量

• 必須条件

• オリジナルのセンサー写真

• ラベルとコネクタの写真

お見積り前に製品構成を確認し、正しい SMT マシンのスペアパーツを選択するお手伝いをいたします。

部品番号と必要数量を送信して、在庫の確認、互換性の確認、お見積りをご希望ください。
