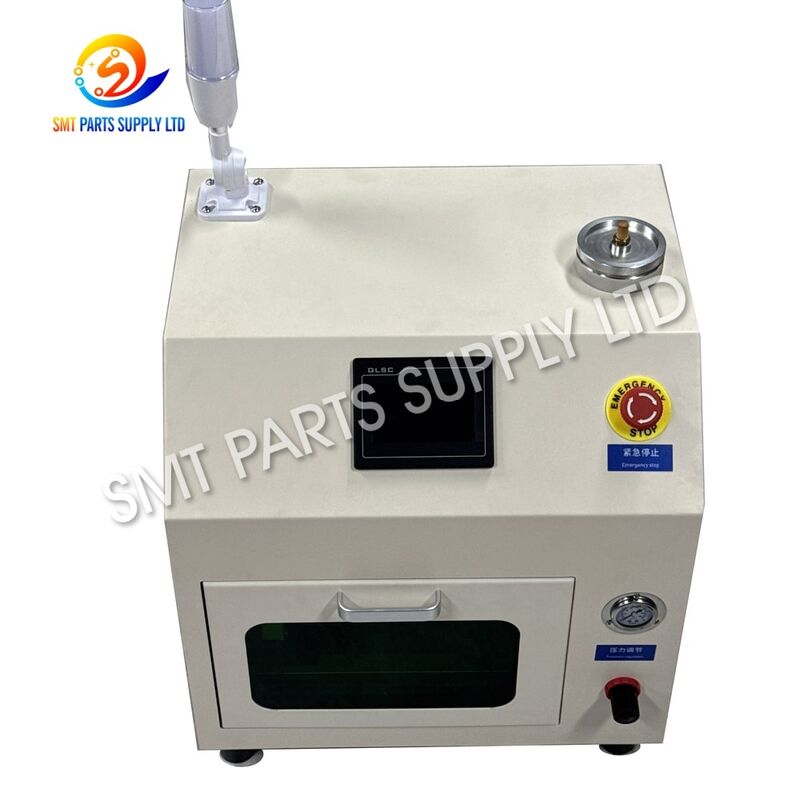

ピックアンドプレイスメンテナンス用SMT自動ノズル洗浄機

SMT自動ノズル洗浄機（ピック＆プレースメンテナンス用）

SMT自動ノズル洗浄機機器タイプこの機械は、ノズル表面と狭い内部吸引通路の両方に到達する制御された洗浄プロセスを使用します。洗浄後、圧縮空気が残留水分を除去し、ノズルを検査または再利用の準備をします。

繰り返し手作業で拭いたり、洗浄針を小さなノズル開口部に挿入したりすることと比較して、自動バッチ洗浄は、より一貫性があり効率的なメンテナンス方法を提供します。適切なノズルホルダーまたはカスタムフィクスチャを介して、さまざまなノズルサイズをサポートできるため、SMT工場、EMSメーカー、および機器メンテナンス部門に適した装置です。

原因

SMTノズルが汚染されるのはなぜですか？

ピック＆プレースノズルは、電子部品を繰り返しピックアップおよびプレースする間、真空下で連続して動作します。制御されたSMT生産環境であっても、微細な粒子がノズル内部または周囲に徐々に蓄積する可能性があります。

一般的な汚染源は次のとおりです。

汚染源

汚れたノズルに関連する一般的な生産上の問題

ノズルの汚染は、次の原因となる可能性があります。

部品のピックアップ失敗。

• 繰り返しピックアップを試みる。
• 不安定な真空レベル。
• 移動中の部品の落下。
• 不規則な部品の位置決め。
• 機械アラームの増加。
• 配置効率の低下。
• より頻繁なノズル検査。
• 不必要なノズル交換。
• 追加のメンテナンスダウンタイム。
• したがって、定期的な洗浄はSMT予防メンテナンスの重要な部分を形成します。

解決策

より一貫性のあるノズルメンテナンスのための自動洗浄

SMTノズルクリーナーは、繰り返し手作業での洗浄に代わる制御された方法を提供します。

オペレーターは、複数のノズルを適切な洗浄フィクスチャに配置し、選択した洗浄サイクルを開始します。システムは、洗浄液をノズル開口部と内部通路に向け、蓄積した汚染物質を剥離して除去します。

洗浄ステージの後、圧縮空気がノズル本体と吸引通路から残留水分を除去します。

プロセス全体がノズルメンテナンスの標準化を支援し、オペレーターの技術への依存を減らします。

主な利点

特徴

従来の洗浄方法では、針、金属線、ブラシ、または手動でのエアブローが使用されることがあります。

これらの方法は基本的なメンテナンスには役立ちますが、誤って使用された場合には欠点となる可能性があります。

鋭利な工具は、精密ノズル開口部を傷つけたり変形させたりする可能性があります。手動での拭き取りは、外側をきれいにしても、真空通路内に汚染を残す可能性があります。エアブローだけでは、粘着性の残渣には不十分な場合もあります。

自動洗浄は、日常的なノズルメンテナンスのためのより体系的なプロセスを提供します。

仕様

一般的な技術仕様

正確な仕様は、選択された機械構成とノズルフィクスチャによって異なります。

パラメータ

要件

応用

自動ノズル洗浄機は、さまざまな電子機器製造環境での定期的なメンテナンスに適しています。

SMT生産ライン

ピック＆プレース機を稼働させている生産ラインでは、スケジュールされたノズルメンテナンスの一部としてクリーナーを使用できます。ノズルは、予防メンテナンス、製品切り替え時、または異常なピックアップパフォーマンスが検出されたときに洗浄できます。

EMS製造

EMS工場は、複数の機械プラットフォームを稼働させ、多くの部品サイズを処理することがよくあります。バッチ洗浄システムは、メンテナンスチームがより大きなノズル在庫をより効率的に管理するのに役立ちます。

高ミックス生産

高ミックス製造では、部品、フィーダー、ノズルの組み合わせが頻繁に変更されます。クリーンなスペアノズルは、技術者が次の生産プログラムのために機械をより迅速に準備するのに役立ちます。

高生産量生産

複数の配置機を連続して稼働させている工場では、メンテナンスが必要な多数のノズルが蓄積する可能性があります。自動バッチ処理は、個々の手作業による洗浄に必要な労力を削減できます。

SMT修理センター

機器の修理およびサービス会社は、検査、真空テスト、または顧客への返却前にノズルを洗浄できます。

典型的な産業

自動車エレクトロニクス。

• 民生用エレクトロニクス。
• 産業用制御製品。
• 通信機器。
• LED製造。
• 電源製造。
• コンピューターエレクトロニクス。
• スマートデバイス生産。
• 医療用電子機器アセンブリ。
• PCBアセンブリサービス。
• 適用可能なノズルタイプ

適切なホルダーまたはカスタムフィクスチャを使用すると、この装置はさまざまなピック＆プレースノズル構造をサポートできます。これには以下が含まれます。

小型チップノズル。

• 標準SMT吸引ノズル。
• IC配置ノズル。
• BGAノズル。
• コネクタノズル。
• 大型部品ノズル。
• 精密マイクロノズル。
• 特殊形状真空ノズル。
• ノズルの寸法は大きく異なるため、注文前に互換性を確認する必要があります。

特殊ノズルの場合、顧客は

ノズル部品番号、機械モデル、写真、および物理寸法を提供することをお勧めします。仕組み

ステップ1：ノズルの検査

洗浄前に、各ノズルを目視検査してください。

先端にひび割れ、重度の摩耗、変形、または機械的損傷があるノズルは分離してください。洗浄は汚染を除去しますが、物理的な損傷を修復することはできません。

ステップ2：ノズルフィクスチャのロード

ノズルを対応するフィクスチャに取り付けます。

正しい位置決めは、洗浄サイクル中の位置合わせを維持し、洗浄液が必要な領域に到達することを保証するのに役立ちます。

ステップ3：機械の状態の確認

開始前に、次の項目を確認してください。

洗浄水。

• 圧縮空気供給。
• フィクスチャの取り付け。
• 洗浄設定。
• 乾燥設定。
• 機械の動作状態。
• ステップ4：自動洗浄の開始

機械は制御された洗浄液をノズルに向けます。

このプロセスは、ノズル開口部と内部真空通路に到達するように設計されており、粉塵や生産残渣の剥離を助けます。

ステップ5：自動エアドライ

洗浄後、圧縮空気がノズル表面と内部通路から残りの水分を除去します。

これにより、手作業での乾燥作業が軽減され、ノズルがその後の検査の準備が整います。

ステップ6：最終検査

洗浄されたノズルを取り外し、生産に戻す前に検査してください。

利用可能な場合は、真空性能も確認できます。

洗浄ワークフロー

プロセス

項目

選び方

1.ピック＆プレース機の確認

異なる配置機は異なるノズル設計を使用します。

見積もりを依頼する際は、ノズルアプリケーションを確認できるように、機械モデルを提供してください。

2.ノズル部品番号の提供

ノズル部品番号は、フィクスチャの互換性を確認するための最も有用な参照の1つです。

部品番号が利用できない場合は、鮮明な写真と寸法を提供する必要があります。

3.ノズル寸法の確認

カスタムフィクスチャの場合、有用な寸法は次のとおりです。

寸法

一度に通常いくつのノズルを洗浄するかを検討してください。

大量のノズルを処理するメンテナンス部門は、効率的なバッチ洗浄をサポートする構成を選択する必要があります。

時折メンテナンスしか行わない工場は、よりコンパクトな構成を好む場合があります。

5.ノズル品種の評価

1つの工場で複数のピック＆プレースプラットフォームを使用している場合、交換可能またはカスタムフィクスチャを備えた機械は、より大きな柔軟性を提供できます。

これにより、1つのクリーナーで複数のノズルファミリーをサポートでき、装置を特定のノズル形式に限定することを回避できます。

6.工場ユーティリティの確認

注文前に、次の項目を確認してください。

電気電圧。

• 電気周波数。
• 圧縮空気の利用可能性。
• 水の要件。
• 設置場所。
• 見積もり中にこの情報を提供すると、機械構成が仕向け工場と一致していることを確認するのに役立ちます。

7.将来の生産要件の考慮

現在のノズル量のみに基づいて機械を選択しないでください。

生産ラインが拡大している場合、柔軟なフィクスチャシステムを選択すると、将来のノズルメンテナンスのための追加容量を提供できます。

推奨メンテナンスプラクティス

安定した機械性能のために：

装置の要件に従ってクリーンな水を使用してください。

• 洗浄チャンバーを過剰な残渣から清潔に保ってください。
• ノズルフィクスチャを定期的に点検してください。
• 油分と水分がないかエア供給を確認してください。
• 必要に応じてフィルターを交換またはメンテナンスしてください。
• 排水経路を詰まらせないでください。
• チューブとコネクタを定期的に点検してください。
• 洗浄前に物理的に損傷したノズルを分離してください。
• 各洗浄サイクルの後にノズルを点検してください。
• 頻繁に故障するノズル部品番号を記録してください。
• 標準化されたメンテナンス記録は、繰り返しピックアップの問題を引き起こし、洗浄ではなく交換が必要になる可能性のあるノズルを特定するのに役立ちます。

よくある質問

Q1：この機械は異なるブランドのSMTノズルを洗浄できますか？

はい。適切なまたはカスタムフィクスチャを使用することで、さまざまなピック＆プレースノズル寸法に合わせてクリーナーを構成できます。互換性の確認のために、機械モデル、ノズル部品番号、およびノズルの写真を提供してください。

Q2：通常どのような洗浄媒体が使用されますか？

精製水または脱イオン水が通常のノズル洗浄に一般的に使用されます。適切な洗浄媒体は、常に選択された機械の構成とメンテナンス要件に従う必要があります。

Q3：この機械は同時に複数のノズルを洗浄できますか？

はい。このシステムはバッチ洗浄用に設計されています。実際の容量は、ノズルサイズ、フィクスチャ設計、および機械構成によって異なります。大きすぎるノズルや特殊形状のノズルには、異なるフィクスチャ配置が必要になる場合があります。

Q4：洗浄は損傷したノズルを修復しますか？

いいえ。洗浄は真空通路を制限する汚染を除去できますが、ひび割れ、曲がり、摩耗、または機械的に損傷したノズル先端を修復することはできません。損傷したノズルは交換する必要があります。

Q5：見積もりにはどのような情報を提供する必要がありますか？

ピック＆プレース機のモデル、ノズル部品番号、ノズルの写真、おおよその寸法、必要な洗浄数量、仕向国、および希望する電気仕様を提供してください。この情報は、適切な構成を推奨するのに役立ちます。

SMTノズル洗浄ソリューションについてはお問い合わせください

SMT生産ラインに適したノズル洗浄機が必要ですか？

あなたの

機械モデル、ノズル部品番号、ノズルの写真、および期待される洗浄数量をお送りください。当社のチームは、お客様のメンテナンス要件に従って、ノズルの互換性、フィクスチャ構成、および適切な洗浄容量を確認するお手伝いをします。さまざまなSMT生産環境に対応する標準およびカスタムノズルフィクスチャソリューションの両方をサポートしています。

技術詳細、構成推奨事項、リードタイム、および見積もりについては、今すぐお問い合わせください。
