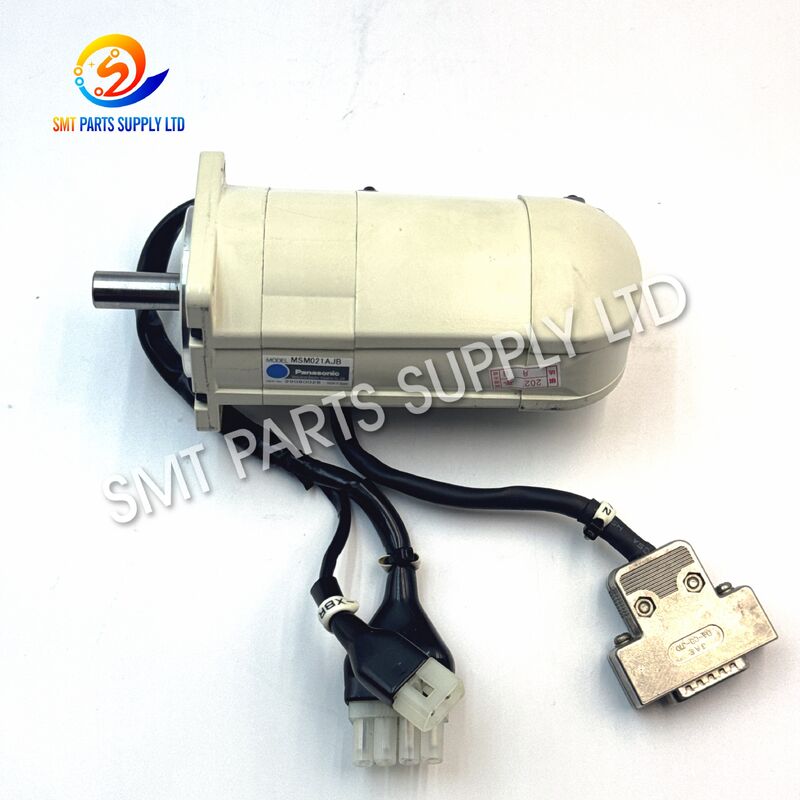

パナソニック MSM021AJB HDF 塗布システム用 200W AC サーボ モーター

パナソニック MSM021AJB 200W HDFディスペンシングシステム用ACサーボモーター

このパナソニック MSM021AJB ACサーボモーターは、互換性のあるHDFディスペンシングシステムやその他の産業用自動化機器で使用される精密モーションコントロールコンポーネントです。互換性のあるサーボドライバーからの電気信号を制御された回転運動に変換し、機械軸の正確な位置決め、加速、減速、および繰り返し生産動作を可能にします。

MSM021AJBは、パナソニックのMSM021Aモーターファミリーに属します。MSM021Aバリアントの公開データでは、このファミリーは「200W、100VクラスのACサーボモータープラットフォームで、2500 p/rのインクリメンタルエンコーダーを使用」として特定されています。パナソニックは、MSM021シリーズ製品を廃止されたレガシーサーボモーター製品にもリストアップしており、メンテナンス交換部品を入手する際には、正しいモデルの確認が特に重要になります。

既存のHDFディスペンシングシステムの場合、正しいサーボモーターを選択することで、元の機械インターフェース、フィードバック構成、およびモーションコントロール性能を維持できます。購入者は、交換前に必ず完全なMSM021AJBモデル、シャフト、コネクタ構成、取り付け寸法、および取り付けられているサーボドライバーを比較する必要があります。

原因

ディスペンシングシステムで使用されるサーボモーターは、繰り返し加速、位置決め、停止、および復帰サイクルを通じて動作します。長期間の動作、機械的ストレス、汚染、または関連コンポーネントの摩耗により、最終的に不安定な軸性能を引き起こす可能性があります。

MSM021AJBモーターの点検または交換の一般的な理由を以下に示します。

位置決めエラーのみからモーター関連の問題を自動的に診断すべきではありません。同様の症状は、サーボドライバー、エンコーダーケーブル、モーターケーブル、カップリング、ボールねじ、ガイドレール、または機械制御パラメータからも発生する可能性があります。

解決策

ディスペンシングマシンで異常な軸運動が発生した場合、技術者は個々のコンポーネントを交換する前に、サーボシステム全体を点検する必要があります。

実用的なメンテナンス手順を以下に示します。

1. サーボアラームを記録する。
モーターを切断する前に、機械ディスプレイまたはサーボアンプを確認し、正確なアラームコードを記録してください。

2. 機械的な動きを点検する。
接続されている軸、ボールねじ、カップリング、ベアリング、または伝達機構が異常な抵抗なく動くことを確認してください。

3. ケーブルとコネクタを確認する。
緩んだ、汚染された、破損した、または損傷したコネクタは、電源またはエンコーダーフィードバックを中断する可能性があります。

4. 既存のモーターを点検する。
シャフト、ハウジング、コネクタ、ベアリングのノイズ、回転抵抗、および目に見える損傷を確認してください。

5. 完全なモデル番号を確認する。
交換を依頼する際は、「パナソニック 200Wモーター」だけでなく、「MSM021AJB」を使用してください。

6. 機械インターフェースを比較する。
シャフトの寸法、フランジ取り付け、コネクタの向き、およびケーブルの配置を確認してください。

7. サーボドライバーの互換性を確認する。
パナソニックのドキュメントでは、モーターとサーボドライバーは互換性のある組み合わせで使用する必要があることが強調されています。

正しいモデルの一致は、設置変更を最小限に抑え、元のモーションシステムを効率的に復元するのに役立ちます。

仕様

主な製品仕様

いくつかのMSM021Aバリアントの公開リストでは、ファミリーは一貫して200W、100V、および2500 p/rのインクリメンタルエンコーダー仕様として特定されています。MSM021AJBの正確な接尾辞依存の構造は、設置前に元のモーターと比較して確認する必要があります。

モデル識別要件

関連MSMシリーズ比較

異なるMSMモーターファミリーは似て見える場合がありますが、直接交換可能と見なすべきではありません。

したがって、モーターのワット数だけでは交換選択には不十分です。パナソニックのドキュメントでは、モーターファミリーを電圧、出力、エンコーダー仕様、および互換性のあるドライバーによって区別しています。

用途

パナソニック MSM021AJBは、制御された回転運動が必要な互換性のあるHDFディスペンシング装置に適しています。

ディスペンシング軸駆動

このモーターは、プログラムされた生産シーケンス中にディスペンシング関連機構を位置決めする機械軸に制御された動きを提供できます。

精密位置決め

エンコーダーフィードバックにより、サーボ制御システムはモーターの動きを継続的に監視し、コマンドされた位置に従って軸を修正できます。

繰り返し自動化

ディスペンシング装置は、多くの場合、数千回の繰り返し動作を実行します。サーボ制御は、一貫した開始、加速、停止、および復帰位置決めを必要とするアプリケーションに適しています。

機械修理

MSM021AJBは、互換性のある機器で同じ仕様の既存のモーターを交換する場合に使用できます。

予防保守

古い自動化システムを運用している生産プラントでは、コンポーネントの故障によるダウンタイムを削減するために、モデル固有のサーボモーターをメンテナンス在庫として保管している場合があります。

レガシー機器サポート

パナソニックは、MSM021シリーズのサーボ製品を廃止されたレガシー製品として特定しています。したがって、正しく特定された交換部品は、既存の生産機械のメンテナンスに役立ちます。

仕組み

MSM021AJBは、クローズドループサーボシステムの一部として機能します。

機械コントローラー → サーボドライバー → MSM021AJBモーター → 機械軸 → エンコーダーフィードバック

ステップ1：モーションコマンド

機械コントローラーは、ディスペンシングプログラムに従って位置または移動コマンドを送信します。

ステップ2：サーボドライバー制御

サーボアンプはコマンドを処理し、モーターに供給される電気電力を調整します。

ステップ3：モーター回転

MSM021AJBは、電気制御信号を制御された回転運動に変換します。

ステップ4：機械伝達

シャフトは、カップリング、プーリー、ボールねじ、またはその他の機械伝達コンポーネントを介して動きを伝達します。

ステップ5：エンコーダーフィードバック

エンコーダーはモーターの動きを測定し、サーボ制御システムにフィードバックを返します。

ステップ6：自動修正

サーボシステムは、コマンドされた動きと実際のフィードバックを継続的に比較し、必要に応じてモーターの応答を修正します。

このクローズドループの原理は、フィードバックなしで動作する標準モーターよりも制御された位置決めを提供します。

なぜ正確なサーボモーションが重要なのか

自動ディスペンシングプロセスでは、安定したサーボモーションが特に重要です。なぜなら、軸の動きの一貫性のなさは、機械の繰り返し精度に影響を与える可能性があるからです。

したがって、交換用モーターは、電気制御システムと機械的な機械構造の両方に一致する必要があります。

選択方法

1. MSM021AJBを確認する

完全な製品コードが最初の選択参照であるべきです。

以下のみでの注文は避けてください：

• 200W
• パナソニックサーボモーター
• MSMモーター
• HDFモーター

完全なコードMSM021AJBは、はるかに正確な調達参照を提供します。

2. 元のネームプレートを確認する。

元のモーターラベルの鮮明な写真を提示してください。これは、正確なモデルを確認し、注文ミスを減らすのに役立ちます。

3. サーボドライバーを確認する。

モーターとドライバーの互換性は不可欠です。パナソニックのサーボマニュアルでは、ユーザーにモーターシリーズ、定格出力、電圧仕様、エンコーダー仕様、および指定されたドライバーの組み合わせを確認するように具体的に指示しています。

4. シャフトを比較する。

以下を確認してください：

• シャフト径
• シャフト長
• キー溝
• カップリングインターフェース
• 機械的状態

5. 取り付け寸法を比較する。

以下を確認してください：

• フランジサイズ
• 取り付け穴の位置
• 位置決め径
• 本体寸法
• 設置クリアランス

6. コネクタを比較する。

既存のモーターと比較して、電源コネクタとフィードバックコネクタの両方を確認してください。

7. HDFマシンを確認する。

可能であれば、HDFディスペンシングマシンのモデルと設置位置を提供してください。

見積もり推奨情報

迅速なモデル確認と見積もりのために、以下を提供してください：

これらの詳細を提供することで、互換性のエラーを大幅に減らすことができます。

メンテナンスと設置

設置前に、機器メーカーの安全手順に従って機械の電源を切断してください。

交換用モーターに輸送中の損傷がないか点検し、取り付け前にモデル番号を確認してください。

モーターシャフトを叩いたり、カップリングを無理に押し込んだりしないでください。過度の機械的衝撃は、精密ベアリングやフィードバックコンポーネントを損傷する可能性があります。

交換用モーターを接続する前に、駆動機構に異常な抵抗がないか点検してください。固着した機械軸に新しいモーターを取り付けると、サーボシステムに過負荷がかかる可能性があります。

モーターおよびエンコーダーケーブルを慎重に点検してください。ケーブルの問題は、モーターの故障と同様の症状を引き起こす可能性があります。

設置後、機器を通常の生産に戻す前に、機械の初期化、サーボアラーム、軸方向、動作の安定性、および位置決め性能を確認してください。

よくある質問

Q1. パナソニック MSM021AJBは何に使用されますか？

MSM021AJBは、HDFディスペンシングシステムを含む互換性のある産業用自動化機器で精密モーションコントロールに使用されるACサーボモーターです。エンコーダーフィードバックが制御された位置決めと繰り返し動作をサポートしながら、機械軸を駆動します。

Q2. MSM021AJBは200Wのサーボモーターですか？

MSM021AJBは、パナソニックのMSM021Aモーターファミリーに属します。MSM021Aバリアントの公開仕様では、ファミリーは200W、100Vで、2500 p/rのインクリメンタルエンコーダーとして特定されています。ただし、正確な接尾辞の詳細は確認する必要があります。

Q3. 他の200WパナソニックモーターでMSM021AJBを交換できますか？

自動的にはできません。同じ定格出力のモーターでも、電圧クラス、エンコーダー、シャフト、コネクタ、または互換性のあるサーボドライバーが異なる場合があります。交換前に、完全なモデルと機械構成を確認してください。

Q4. 注文前に何を提供する必要がありますか？

完全なMSM021AJBモデル、必要な数量、モーターネームプレートの写真、シャフトとコネクタの写真、HDFマシンモデル、および利用可能な場合はサーボドライバーモデルを提供してください。

Q5. サーボドライバーも確認する必要があるのはなぜですか？

ドライバーは、エンコーダーフィードバックを処理しながらモーターに電力を供給し、制御します。パナソニックのドキュメントでは、互換性のあるモーターとドライバーの組み合わせが必要であるため、不適切なペアリングはアラーム、誤動作、または互換性の問題を引き起こす可能性があります。

お問い合わせ

HDFディスペンシングシステム用パナソニック MSM021AJB 200W ACサーボモーターをお探しですか？

モーターモデル、必要な数量、マシンモデル、サーボドライバーモデル、および元のモーターラベルとコネクタの鮮明な写真をお送りください。見積もり前に必要な構成を確認するお手伝いができます。当社は、機器のメンテナンス、交換、および生産ラインサポートのために、サーボモーターおよび産業用自動化スペアパーツを供給しています。

現在の在庫状況、見積もり、リードタイム、技術的な確認、および国際配送オプションについては、お問い合わせください。
