JUKI FX-3R Y サーボアンプ MR-J3-200BN-KM084U646 40104696

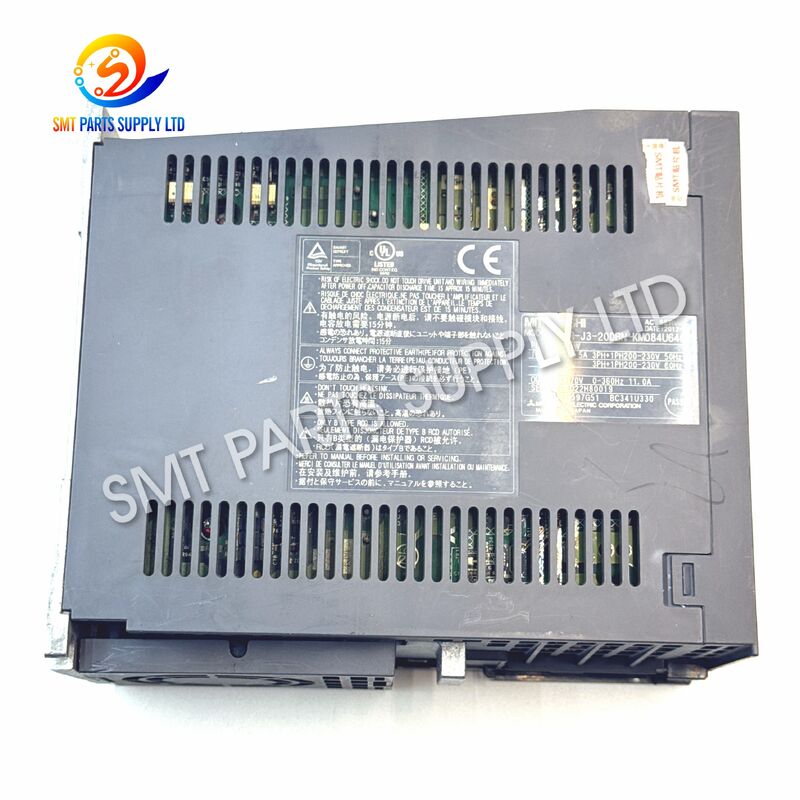

のJUKI 40104696 MR-J3-200BN-KM084U646 Y サーボアンプJUKI FX-3R および FX-3RA SMT 実装機の Y 軸モーション システム用に設計された 2kW サーボ ドライブです。を含む完全なモデル識別KM084U646 サフィックスは、類似の MR-J3 サーボ アンプが異なるマシン固有の構成や軸アプリケーションを使用している可能性があるため、代替品を選択する際に重要です。業界部品のリファレンスでは、40104696 が FX-3R/FX-3RA Y 軸 2kW アンプとして特定されています。

このユニットは三菱電機製をベースとしています。MELSERVO-J3 MR-J3-200BNプラットフォーム。標準品MR-J3-200BNは定格2kW、SSCNETⅢ通信を使用し、200Vクラスに属し、高性能サーボ制御を実現します。

JUKI FX シリーズの機械を保守する SMT 工場にとって、このアンプは、Y 軸サーボ アラーム、動作障害、不安定な位置決め、またはアンプ関連の機械のダウンタイムのトラブルシューティングを行うための重要なスペアパーツです。

原因

サーボアンプはSMT生産中も連続稼働し、サーボモータの速度、トルク、加減速、位置決めを繰り返し制御します。長時間の運転と電気的および環境的条件が組み合わさると、最終的にはサーボ システムの問題が発生する可能性があります。

検査または交換が必要となる一般的な原因は次のとおりです。

• 電気キャビネット内が長期間熱にさらされる。
• 換気が悪い、または冷却空気の流れが遮断されている。
• 異常な入力電圧または不安定な電源状態。
• 内部電子部品の老朽化。
• モーター、エンコーダー、または通信接続が緩んでいます。
• サーボモーターケーブルの損傷。
• Y 軸の過剰な機械抵抗。
• モーションコントローラーとアンプ間の通信の問題。
• 接地が正しくないか、電気ノイズが発生しています。
• 互換性のないバージョンのアンプを使用した以前の修理。

サーボアラームは、自動的にアンプ自体の故障を意味するものではありません。ユニットを交換する前に、モーター、ケーブル、コントローラー、通信ネットワーク、および機械軸も検査する必要があります。

解決

トラブルシューティングでアンプ関連の障害が確認された場合、正しい交換品は元のマシンの構成とできるだけ一致する必要があります。

このアプリケーションでは、次の ID を確認してください。

完全な部品番号と完全なアンプ接尾辞を使用すると、間違った X 軸バージョンや、見た目が似ている別の MR-J3 サーボ ドライブを注文するリスクを軽減できます。

設置前に、技術者は Y 軸モーター、モーター ケーブル、フィードバック接続、通信ケーブル、接地、電源、および機械的動作も検査する必要があります。交換用アンプを取り付ける前に外部の問題を解決すると、アラームの繰り返しを防ぐことができます。

仕様

製品仕様

標準の三菱 MR-J3-200BN プラットフォームは、2kW SSCNETⅢサーボアンプ三相AC200～230V主回路入力、三相AC170Vサーボ出力、定格出力電流11A、正弦波PWM/電流制御を搭載。これらはベースモデルの仕様です。マシン固有の交換する前に、KM084U646 バージョンを元の銘板と照らし合わせて必ず確認してください。。

ベース MR-J3-200BN テクニカル リファレンス

関連サーボアンプ比較

部品参照により区別されますY 軸バージョンとして 40104696 / KM084U646そしてX 軸バージョンとして 40104695 / KM084U645FX-3R/FX-3RA機器用。したがって、類似した外観または同一の電力定格を唯一の選択基準として使用するべきではありません。

重要：これらのモデルは、自動的に交換可能であるとして扱うべきではありません。機械モデル、軸、JUKI 部品番号、完全なサーボ モデル、コネクタ構成、および元のアンプのラベルを必ず確認してください。

応用

JUKI 40104696 サーボアンプは、主に互換性のある JUKI SMT 配置装置の Y 軸モーション制御システムで使用されます。

代表的な用途

通常の生産中、装着機は高速動作と位置決めサイクルを繰り返し実行します。サーボアンプは、機械制御システムからのコマンドに従って、対応するサーボモーターに制御された電力を供給します。

このため、アンプは、自動車エレクトロニクス、家庭用電化製品、産業用制御基板、通信機器、LED 製品、パワーエレクトロニクス、その他の PCB アセンブリを製造する工場で特に重要になります。

仕組み

サーボアンプは、マシンモーションコントローラとサーボモータの間で機能します。

まず、マシンコントローラーは配置プログラムに従って必要な Y 軸の移動を計算します。位置、速度、加速度、タイミングのコマンドは、サーボ制御ネットワークを通じて送信されます。

MR-J3-B プラットフォームは以下をサポートします。SSCNETⅢ光通信は、高速同期サーボ通信を実現し、電気ノイズに対する耐性を向上させるために三菱が設計したものです。

動作コマンドを受信した後、アンプはサーボ モーターに供給される電気出力を制御します。モーターは機械的な Y 軸システムを駆動します。

エンコーダのフィードバックにより、制御システムは指令された動きと実際のモーターの動きを比較できます。サーボ システムは継続的に差異を修正し、コンポーネントの配置中に機械が再現可能な位置決めを達成できるようにします。

一般的な制御シーケンスは次のとおりです。

モーションコントローラ→サーボ通信→サーボアンプ→サーボモータ→機械Y軸→エンコーダフィードバック

アンプがコマンドを正しく処理できない場合、またはモーター出力を調整できない場合、マシンはサーボ アラームを生成したり、軸を有効にできなかったり、Y 軸の動作を停止したりする可能性があります。

選び方

1. JUKI の部品番号を照合します。

この製品の推奨 ID は次のとおりです。

40104696

見た目だけで注文しないでください。

2. 完成したモデルを確認する

完全なマーキングを確認します。

MR-J3-200BN-KM084U646

カスタマイズされた MR-J3 バージョンには異なるアプリケーションが含まれる可能性があるため、サフィックスは重要です。

3. マシンを確認する

この製品は次のように識別されます。

JUKI FX-3R / FX-3RA。

4. 軸の確認

このバージョンは、Y軸。

混同しないでください40104695 MR-J3-200BN-KM084U645、X 軸アプリケーション用に識別されます。

5. 定格電力を確認する

必要な容量は次のとおりです。

2kW

標準のMR-J3-200BNベースアンプも三菱から2kWモデルとして指定されています。

6. 元の銘板を比較する

注文する前に、次のような既存のアンプの鮮明な写真を提供してください。

• 完全なモデル番号。
• JUKI品番。
• マシンモデル。
• 電力定格。
• コネクタエリア。
• 既存のラベル情報。

7. サーボシステム全体をチェックする

マシンでサーボ アラームが繰り返し発生する場合は、アンプを交換する前に、モーター、ケーブル、コネクタ、通信システム、冷却状態、電源、および機械軸を検査してください。

よくある質問

Q1: JUKI 40104696 はどのような機械に使用されますか?

40104696 MR-J3-200BN-KM084U646 は、JUKI FX-3R および FX-3RA SMT 実装機用の 2kW Y 軸サーボ アンプとして識別されます。ご注文前に必ず元のアンプのラベルをご確認ください。

Q2: MR-J3-200BN-KM084U646は2kWのサーボアンプですか？

はい。アプリケーション固有のユニットは 2kW としてリストされていますが、三菱は標準の MR-J3-200BN ベース プラットフォームを 2kW、200V クラスの SSCNET III サーボアンプとして正式に指定しています。

Q3: MR-J3-200BN は MR-J3-200BN-KM084U646 を直接置き換えることができますか?

ベースモデルのみを使用して互換性を確認しないでください。交換する前に、完全な KM084U646 接尾辞、JUKI 部品番号 40104696、機械モデル、Y 軸アプリケーション、コネクタ、および元の銘板をすべて確認する必要があります。

Q4: Y 軸サーボ ドライブの故障を示す可能性のある問題は何ですか?

考えられる症状には、サーボ アラーム、Y 軸を有効にできない、異常な動き、機械の断続的な停止、位置の不安定、通信障害、Y 軸の動きが完全に失われるなどがあります。モーター、ケーブル、電源、および機械的な問題も検査する必要があります。

Q5：お見積りに必要な情報は何ですか？

提供してください40104696、MR-J3-200BN-KM084U646、機械モデル、必要な数量、希望条件、仕向地国、および元のアンプの銘板の鮮明な写真。この情報は、見積前に正しい部品を確認するのに役立ちます。

Ⅲ．お問い合わせ

お問い合わせ

を探していますJUKI 40104696 MR-J3-200BN-KM084U646 2kW YサーボアンプFX-3R または FX-3RA SMT マシンに適していますか?

私たちにあなたのものを送ってください部品番号、完全なサーボモデル、機械モデル、数量、元の銘板の写真適合確認やお見積りのため。

当社は、装置のメンテナンス、生産ラインの修理、スペアパーツの在庫、および機械の改修要件に対応する SMT 機械部品を供給します。

より迅速なサービスをご希望の場合は、以下を含めてください。

部品番号:40104696
モデル：MR-J3-200BN-KM084U646
機械：JUKI FX-3R / FX-3RA
応用：Y軸
容量：2kW
量：必要数量

お問い合わせください在庫状況、条件オプション、リードタイム、梱包、見積もり。
