パナソニック N610119484AB 230CSN ノズル CM402 CM602 NPM SMT マシン用

のパナソニック N610119484AB 230CSN ノズルは、互換性のある Panasonic CM402、CM602、および NPM SMT 配置システムで使用される精密交換コンポーネントです。装着ヘッドに取り付けられたノズルは、機械の真空システムと連携してフィーダーから電子部品を取り出し、正確に搬送し、プログラムされた取り付け位置で PCB にリリースします。

ノズルは、ピックアップの安定性、配置精度、コンポーネントの取り扱い、生産の継続性に直接影響します。ノズル先端が磨耗、汚染、損傷、または詰まりになると、マシンでピックアップ エラー、コンポーネントの落下、真空の不安定、または配置不良が発生する可能性があります。

N610119484AB 230CSN は、指定されたノズル タイプが機械の構成およびコンポーネントの要件に一致する場合の日常的なメンテナンスおよび交換用途に適しています。

完全な製品説明

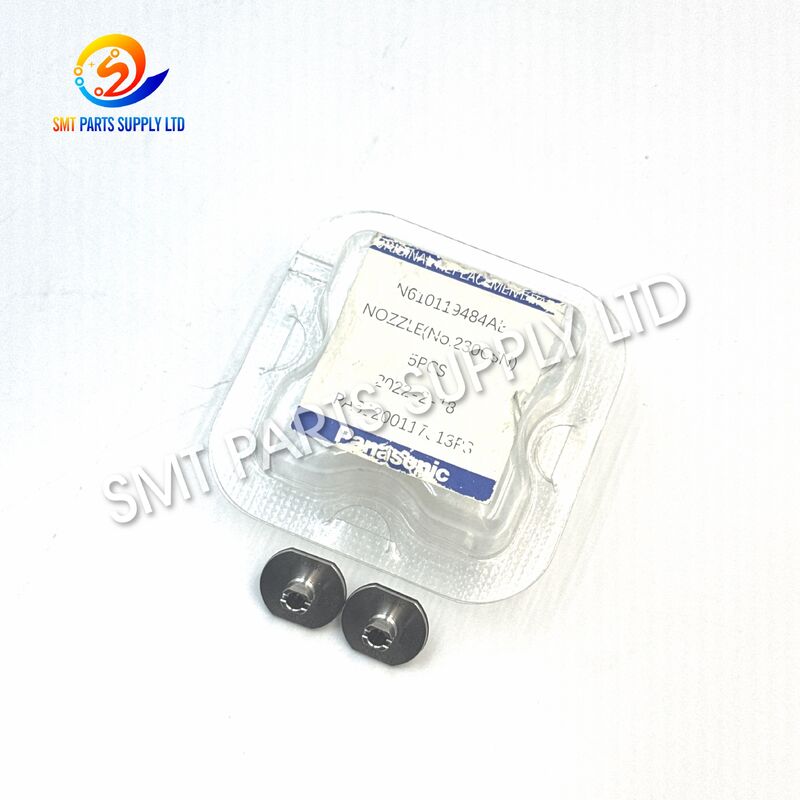

230CSN SMT 配置ノズル N610119484AB パナソニック CM402 CM602 NPM 用

製品概要

のパナソニック N610119484AB 230CSN ノズル互換性のあるパナソニック用に開発されたSMTマシンのスペアパーツですCM402、CM602、NPM装着装置。配置ヘッドの重要なコンポーネントとして、ノズルは機械の真空システムと処理される電子コンポーネントの間の物理的なインターフェイスを提供します。

SMT 配置サイクル中、ノズルはフィーダーのピックアップ位置に近づき、真空圧を使用してコンポーネントを保持し、認識および位置決めプロセスを経てコンポーネントを搬送し、PCB 上に正確にリリースします。したがって、安定した機械のパフォーマンスには、一貫したノズルの状態が不可欠です。

230CSN ノズルは、既存のノズルに摩耗、変形、汚染、真空の不安定性、またはピックアップの不一致が見られる場合に交換用に選択されるのが一般的です。互換性のあるCMおよびNPM装置を使用する生産ラインの予防保守用のスペアとしてもストックできます。

ご注文前に必ずご確認ください。部品番号 N610119484AB、ノズルタイプ230CSN、マシンモデル、装着ヘッド構成、およびアプリケーション要件。

原因

SMT 配置ノズルは、機械的動作と真空サイクルが繰り返されても継続的に動作します。長時間にわたる生産の後、いくつかの条件によりノズルのパフォーマンスが低下する可能性があります。

ノズルは電子部品に直接接触または保持するため、わずかな表面の損傷や汚染でも生産の安定性に影響を与える可能性があります。

ノズルが摩耗しても、機械が完全に停止するとは限りません。多くの場合、最初の症状は、徐々に増加するピックアップ エラー、繰り返しの再試行、コンポーネントの落下、または一貫性のない配置結果として現れます。

解決

摩耗または損傷したノズルを正しい仕様に交換すると、通常のコンポーネントの取り扱いパフォーマンスを回復できます。

のN610119484AB 230CSN ノズルは、このノズル仕様を必要とする互換性のあるパナソニック製配置装置を対象としています。適切に選択してインストールすると、以下がサポートされます。

• 安定したバキュームピックアップ
• 一貫したコンポーネントの処理
• 正確な配置移動
• スムーズなコンポーネントのリリース
• ピックアップに関連した生産中断の削減
• 予防保守時の確実なノズル交換

最良の結果を得るには、ノズルの交換を真空システム、ノズル ホルダー、シャフト、フィルター、関連するヘッド コンポーネント、およびフィーダー ピックアップ位置の検査と組み合わせる必要があります。

ノズル交換後もピックアップエラーが繰り返される場合、技術者は真空圧、ヘッドキャリブレーション、フィーダーの状態、コンポーネントのパッケージング、および視覚認識設定も確認する必要があります。

仕様

互換性のあるマシンのリファレンス

互換性は次の方法で判断する必要があります。部品番号と機械構成、マシンシリーズ名だけではなく。

同じマシン ファミリ内であっても、配置ヘッドが異なれば、異なるノズル タイプが使用される場合があります。

応用

N610119484AB 230CSN ノズルは、互換性のあるパナソニックの実装機が設置されているさまざまな SMT 製造環境で使用できます。

PCBアセンブリの生産

電子部品をプリント基板に組み付ける生産ラインに適しています。ノズルは、フィーダーと PCB 間のピックアップおよび配置プロセスをサポートします。

SMT機械のメンテナンス

摩耗したノズルは、機械の定期メンテナンス中に交換できるため、予期せぬピックアップ障害のリスクが軽減されます。

ノズル損傷後の交換

衝突、部品の接触異常、セットアップミス、長期使用などによりノズルが破損した場合は、交換することで安定したハンドリング性能を取り戻すことができます。

予防用スペアパーツ在庫

複数の CM402、CM602、または NPM マシンを稼働している工場では、メンテナンスの待ち時間を短縮するために、頻繁に使用されるノズル タイプを在庫に置いておくことがよくあります。

電子機器製造

一般的なアプリケーションには、次の機能を提供する SMT 組立ラインが含まれます。

仕組み

SMT ノズルは、機械の装着ヘッド真空システムの一部として動作します。

1. ノズルの位置決め

機械は、プログラムされたフィーダー ピックアップ位置に向けて装着ヘッドを移動します。

2. コンポーネントのピックアップ

ノズルは、機械の設定に従ってコンポーネントに接触または接近します。ノズルを通して真空圧がかかります。

真空力により、コンポーネントがノズル先端にしっかりと保持されます。

3. コンポーネントの転送

配置ヘッドは、部品をフィーダから遠ざけ、検査領域または配置領域に向かって移動させます。

4. 認識と修正

マシンの構成とコンポーネントの種類に応じて、マシン ビジョン システムはコンポーネントの位置と方向を識別します。必要な位置補正は自動計算されます。

5. PCB の配置

ノズルはプログラムされた PCB 実装座標に移動します。

機械は配置プログラムに従って X、Y、Z、および回転位置を制御します。

6. コンポーネントのリリース

真空は機械の動作シーケンスに従って解除または変更され、コンポーネントをはんだペースト上の必要な位置に配置できるようになります。

このプロセスは生産中に何千回も繰り返される可能性があるため、SMT の安定した動作にはノズルの状態が特に重要になります。

ノズルの状態が重要な理由

ノズルは他の SMT 機械コンポーネントに比べて比較的小さいですが、生産品質に直接影響します。

問題のあるノズルを早めに交換すると、不必要な機械の停止や配置エラーの繰り返しを回避できます。

製品の利点

精密SMTアプリケーション

互換性のある SMT 生産装置での正確な部品のピックアップと配置のために設計されています。

部品番号の識別

のN610119484ABこの番号により、保守担当者は必要なスペアパーツをより正確に識別して照合することができます。

230CSN仕様

ノズルのタイプは、保守記録、ノズル リスト、または既存の機械のノズルと照合して直接確認できます。

複数のマシンシリーズに対応

正しいノズル仕様が必要な場合、CM402、CM602、および NPM マシンの選択された構成に適用できます。

保守在庫に最適

ノズルはコンパクトでスペアパーツの保管に実用的で、メンテナンス チームが予定された、または予期しない交換要件に備えるのに役立ちます。

簡単交換

経験豊富な SMT 技術者は、標準的な機械サービス手順に従って定期メンテナンス中にノズルを交換できます。

選び方

コンポーネントや配置ヘッドによっては異なるノズル仕様が必要になる場合があるため、ノズルを正しく選択することが重要です。

ご注文前に下記内容をご確認ください。

推奨する選定方法

まずは現在機械に取り付けられているノズルを確認してください。

マーキングまたはメンテナンス記録に次のことが示されているかどうかを確認します。

N610119484AB / 230CSN

次に、マシンが該当する CM402、CM602、または NPM 構成に属していることを確認します。

完全な技術情報を持たない購買部門の場合、元のノズル、機械モデル、ヘッド情報、および部品番号の鮮明な写真を提供すると、注文ミスを減らすことができます。

交換の推奨事項

SMT 装置のメンテナンスの一環として、ノズルを定期的に検査する必要があります。

次のような場合に交換が検討されることがあります。

• ピックアップの失敗が頻繁になる
• 搬送中に部品が落下する
• 真空値が不安定になる
• ノズルを掃除しても性能は回復しない
• 先端が目に見えて損傷している
• ノズルが頭部衝突に巻き込まれた
• 配置精度が不安定になる
• マシンがノズル関連のエラーを繰り返し報告する

すべてのピックアップ エラーがノズルによって引き起こされると自動的に想定しないでください。フィーダーの状態、真空圧、コンポーネントのパッケージング、機械の校正、ヘッド部品もチェックする必要があります。

メンテナンスガイドライン

定期的に清掃すると、ノズルの寿命を延ばすことができます。

適切なノズルのメンテナンス手順を使用し、精密接触面の損傷を避けてください。

推奨されるメンテナンス ポイントは次のとおりです。

• ゴミやフラックスの汚れを除去する
• 真空通路を空けておく
• ノズル先端の磨耗を点検します
• 機械異常発生後の変形チェック
• 予備のノズルは清潔な保護パッケージに保管してください
• 異なるノズル仕様の混合を避ける
• 予防保守中にノズル交換を記録する

精密な表面に損傷を与えたり、ノズルの形状を変更したりする可能性のある強力な洗浄方法は使用しないでください。

注文情報

見積もりと互換性の確認を迅速に行うには、次の詳細を入力してください。

完全な情報を提供すると、モデル選択のエラーが減り、見積もり処理が迅速化されます。

よくある質問

1. パナソニック N610119484AB 230CSN は何に使用されますか?

N610119484AB 230CSN は、互換性のあるパナソニック製実装機で使用される SMT 実装ノズルです。真空システムと連携してフィーダーから電子部品を取り出し、配置サイクルを経て搬送し、プログラムされた PCB 位置に放出します。

2. N610119484AB は CM402、CM602、および NPM マシンと互換性がありますか?

これは、CM402、CM602、および NPM 機器の互換性のある構成で使用されます。ヘッドや機械の構成が異なれば、必要なノズルの種類も異なる場合があるため、購入前に部品番号、230CSN 仕様、およびヘッドの構成を確認する必要があります。

3. SMT ノズルはいつ交換する必要がありますか?

ノズルが磨耗、損傷、詰まり、変形している場合、または安定した部品ピックアップを維持できない場合には、交換を検討する必要があります。頻繁なピックアップ エラー、コンポーネントの落下、不安定な真空性能も、ノズルの検査が必要であることを示している可能性があります。

4. 注文前に正しいノズルを確認するにはどうすればよいですか?

元のノズル マーキング、機械モデル、装着ヘッド、メンテナンス マニュアル、およびスペアパーツの記録を確認してください。より正確に確認するには、部品番号を入力してくださいN610119484AB、ノズルタイプ230CSN、機械モデル、数量、既存部品の明確な写真。

5. このノズルはメンテナンス用のスペアとしてストックできますか?

はい。頻繁に使用される SMT ノズルは、予防保守用のスペアパーツとして保管されるのが一般的です。互換性のある交換用ノズルを利用できるようにしておくと、ノズルが損傷したときや耐用年数が終了したときのダウンタイムを短縮できます。

お問い合わせ

探しているパナソニック N610119484AB 230CSN ノズルそれとも他のSMT機械の交換部品ですか？

私たちにあなたのものを送ってください品番、機種、ノズル仕様、必要個数、製品写真。当社のチームは、要求された仕様を確認し、SMT スペアパーツの要件に応じた見積もりを作成するお手伝いをいたします。

価格、在庫状況、数量の見積もり、互換性のある SMT 部品のサポートについては、今すぐお問い合わせください。
