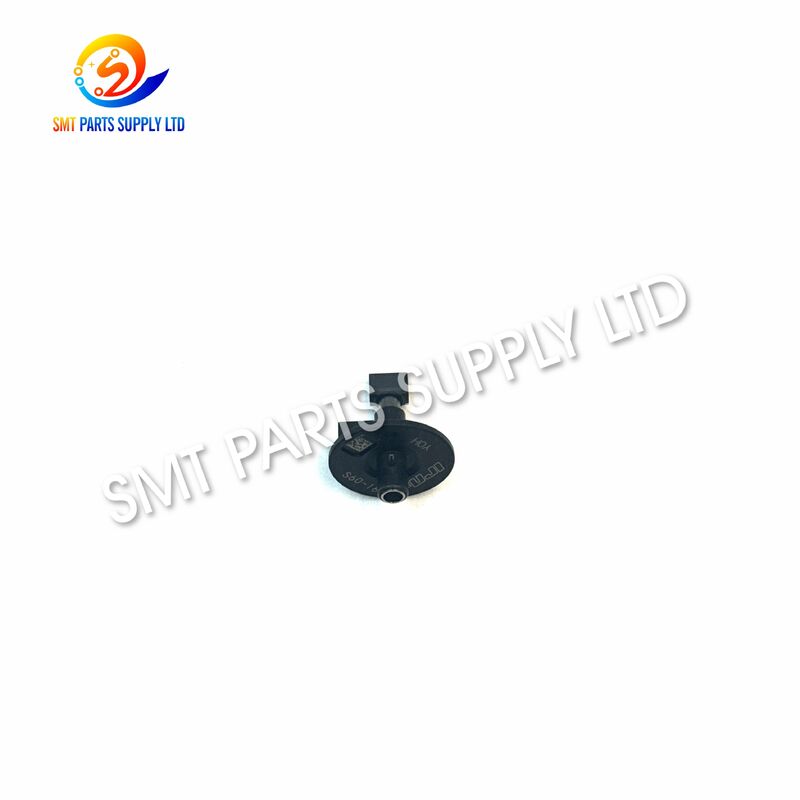

FUJI 2AGKNY010500 6.0x1.8 角型ノズル NXT H04S用

FUJI 2AGKNY010500 6.0x1.8 長方形ノズル NXT H04S用

このFUJI 2AGKNY010500 6.0 x 1.8 mm 長方形ノズルは、互換性のあるNXT H04S SMT搭載ヘッド用途向けに設計された精密部品ピックアップノズルです。その長方形の接触プロファイルは、適切な細長いまたは長方形の上面を持つ部品を対象としており、高速ピックアンドプレイス操作中に安定した真空保持を提供します。

ノズルは搭載ヘッドに直接取り付けられ、機械の真空システムと連携してフィーダーから部品をピックアップし、移送中にしっかりと保持し、プログラムされたPCB位置で解放します。

適切なノズルの選択は、信頼性の高いピックアップ性能、安定した部品の向き、および一貫した配置結果を維持するために重要です。2AGKNY010500は、摩耗、汚染、または損傷したノズルの交換に適しており、定期的なメンテナンス用スペアとしても在庫できます。

エレクトロニクス製造、EMS生産、PCBアセンブリ、産業用エレクトロニクス、自動車用エレクトロニクス、その他のプロフェッショナルなSMT生産環境に広く適用可能です。

主な製品情報

原因

適切なノズルが重要な理由

SMTノズルは、すべての配置サイクル中に電子部品と直接接触します。

ノズルのサイズ、形状、または状態が部品に適していない場合、生産中に不安定なピックアップ、部品の移動、または頻繁な機械アラームが発生する可能性があります。

一般的なノズル関連の問題には以下が含まれます:

長方形の部品は、従来の丸型ノズルに対して十分な平坦な接触面積を提供しない場合があります。このような場合、長方形ノズルは部品の形状により密接に一致した接触プロファイルを提供できます。

ノズルの摩耗と汚染

SMT搭載機は高速で連続運転されます。

繰り返しのピックアップサイクル中に、ノズルは徐々に以下のような状態になる可能性があります:

• 先端の摩耗
• 表面の汚染
• 真空の詰まり
• 機械的な変形
• シーリング性能の低下
• ピックアップの不安定性

ほこり、接着剤の粒子、フラックスの残留物、その他の生産上のゴミが真空開口部の周りに集まる可能性があります。

通常の清掃で安定した性能が回復しない場合、ノズルの交換が最も効率的なメンテナンスソリューションとなることがよくあります。

解決策

この2AGKNY010500 長方形ノズルは、6.0 x 1.8 mmのピックアッププロファイル

適切に選択されたノズルは、安定した真空接触を回復し、繰り返しのピックアップ問題を軽減するのに役立ちます。

推奨交換プロセス

1. 既存のノズル部品番号を確認します。
2. 搭載ヘッドのモデルを確認します。
3. ノズルのピックアップ寸法を確認します。
4. 新しいノズルと既存のユニットを比較します。
5. 取り付け前に真空通路を点検します。
6. ノズルを正しく取り付けます。
7. 真空ピックアップ性能をテストします。
8. いくつかのサンプル配置サイクルを実行します。
9. 移送中の部品の安定性を確認します。
10. 安定した動作を確認した後、通常の生産を再開します。

このプロセスは、メンテナンスチームが関連性のない機械部品の不要な交換を回避するのに役立ちます。

仕様

関連長方形ノズル比較

部品のピックアップ面に応じて、さまざまな長方形ノズル寸法を選択できます。

選択の違い

2AGKNY010500は、4.4 x 1.8 mmモデルよりも長いピックアップエリアを提供し、同じ1.8 mmの幅を維持しています。

8.4 x 1.8 mmバージョンは、さらに長い接触面を提供します。

5.9 x 1.3 mmバージョンはより狭く、使用可能な部品表面が限られている場合に適している可能性があります。

正しいノズルは、単に利用可能な最大のノズルを選択するのではなく、常に実際の部品パッケージに従って選択する必要があります。

応用

FUJI 2AGKNY010500 長方形ノズルは、互換性のある搭載構成を使用した自動PCBアセンブリ環境に適しています。

民生用電子機器

以下の製品を製造するSMTアセンブリラインに適用可能:

• 民生用制御基板
• スマート家電
• 通信機器
• デジタル製品
• 電子モジュール

安定したノズルピックアップは、繰り返しの配置サイクル中の生産の一貫性を向上させるのに役立ちます。

自動車用エレクトロニクス

自動車用PCB生産では、さまざまな部品パッケージの信頼性の高い取り扱いが必要です。

適切に一致したノズルは、高速移送および配置中の部品の安定性を維持するのに役立ちます。

産業用エレクトロニクス

このノズルは、以下の製造にも使用できます:

• 産業用コントローラー
• 自動化機器
• パワーエレクトロニクス
• 組み込み制御基板
• 機械制御システム

EMS製造

EMS工場では、PCBモデルと部品の組み合わせが頻繁に変更されます。

いくつかのノズルサイズを在庫しておくことで、メンテナンスおよび生産チームはさまざまな製品要件に迅速に対応できます。

典型的なユーザー

仕組み

1. 取り付け

ノズルは互換性のある搭載ヘッドに取り付けられ、真空システムに接続されます。

2. フィーダーへの移動

搭載ヘッドは、プログラムされたフィーダー位置に向かって移動します。

3. 部品との接触

ノズルは、選択された部品のピックアップ面に向かって下降します。

4. 真空ピックアップ

ノズル内部の通路を通して真空が印加され、ノズルと部品の間に吸引が発生します。

5. 部品の移送

部品はフィーダーから持ち上げられ、PCBに向かって移送されます。

6. 認識と補正

搭載システムは部品の向きを検査し、位置補正を行う場合があります。

7. PCBへの配置

ノズルは部品をプログラムされたPCB座標に移動させます。

8. 真空解放

真空が解放され、部品は必要な配置位置に残ります。

その後、搭載ヘッドは次の生産サイクルに進みます。

安定した真空ピックアップが重要な理由

高速配置中、部品は急加速、移動、位置変更にさらされます。

真空保持力が不十分な場合、部品は以下のような状態になる可能性があります:

• ノズル上でシフトする
• 予期せず回転する
• 移動中に落下する
• 機械認識に失敗する
• ピックアップエラーを引き起こす
• 生産を中断する

したがって、ノズルは適切な接触面と制限のない真空経路を提供する必要があります。

選択方法

1. 部品番号を確認する

最初の参照は以下であるべきです:

2AGKNY010500

既存のノズルを交換する場合は、古い部品番号が一致していることを確認してください。

2. ヘッドモデルを確認する

このモデルは以下に関連付けられています:

NXT H04S ヘッド

常に実際の搭載ヘッド構成を確認してください。

3. ピックアップサイズを確認する

必要な仕様:

6.0 x 1.8 mm

部品は安定した接触のために十分な平坦な表面を提供する必要があります。

4. 部品の形状を確認する

重要な要素は以下のとおりです:

5. 既存のノズルと比較する

交換注文の場合、以下を比較してください:

• 部品番号
• 先端寸法
• 先端形状
• 取り付けインターフェース
• 現在の機械セットアップ

既存のノズルの鮮明な写真は、正しい交換品を確認するのに役立ちます。

メンテナンスの推奨事項

定期的な点検

ノズルを定期的に点検してください:

• 摩耗
• 変形
• 汚染
• 詰まり
• 先端の損傷
• 真空漏れ

清掃

適切なSMTメンテナンス手順を使用してノズルを清掃してください。

精密なピックアップ面を傷つけたり変形させたりする可能性のある工具は避けてください。

保管

交換用ノズルは、清潔な保護梱包材に入れて保管してください。

異なるノズルモデルが識別なしに混ざり合わないようにしてください。

在庫識別

実用的な倉庫ラベルには以下を使用できます:

FUJI + 2AGKNY010500 + 6.0 x 1.8 mm + H04S

これにより、メンテナンスチームは正しいスペアパーツを迅速に識別できます。

一般的な問題とトラブルシューティング

このノズルをスペアとして保管する理由

ノズルは他のSMT機械アセンブリと比較して小さいですが、ノズルの故障は部品の配置を即座に停止させる可能性があります。

交換ユニットを用意しておくことで、以下に役立ちます:

• 緊急のダウンタイムを削減する
• メンテナンス対応時間を短縮する
• 予防交換をサポートする
• 予期しないノズル損傷に備える
• スペアパーツ計画を改善する
• さまざまなPCB生産プログラムをサポートする

複数のSMTラインを稼働させている工場では、一般的に使用されるノズルモデルはスペアパーツ在庫に特に適しています。

FAQ

Q1: FUJI 2AGKNY010500の仕様は何ですか？

2AGKNY010500は、6.0 x 1.8 mmのピックアッププロファイルを持つ長方形SMT搭載ノズルで、互換性のあるNXT H04S搭載ヘッド用途向けです。

Q2: このノズルはどのような種類の部品に適していますか？

適切な平坦な長方形または細長いピックアップ面を持つ互換性のある電子部品に適しています。最終的な選択は、実際の部品パッケージと配置要件に基づいている必要があります。

Q3: 注文前に正しいノズルを確認するにはどうすればよいですか？

部品番号、搭載ヘッドモデル、機械情報、および現在のノズルの鮮明な写真を提供してください。これらの詳細を比較することで、モデル選択のエラーを減らすことができます。

Q4: ノズルはいつ交換する必要がありますか？

ノズルに目に見える摩耗、変形、真空の詰まり、不安定なピックアップ、繰り返しの部品落下、または清掃後の持続的なピックアップエラーが見られる場合は、交換が必要になる場合があります。

Q5: 他の長方形ノズルサイズも供給できますか？

はい。関連モデルには、2AGKNY010300、2AGKNY010400、および2AGKNY010600が含まれます。モデル確認と見積もりのために、必要な部品番号と数量をお送りください。

お問い合わせ

FUJI 2AGKNY010500 6.0 x 1.8 mm 長方形ノズルまたはその他のSMT搭載ノズルが必要ですか？以下をお送りください:

必要な部品番号

• ノズルサイズ
• 搭載ヘッドモデル
• 機械モデル
• 必要な数量
• 既存のノズルの写真
• 追加のスペアパーツリスト
• モデル確認、関連ノズル選択、数量見積もり、および注文準備を支援できます。

複数のFUJI SMTノズルモデルまたはその他の機械スペアパーツを必要とするお客様は、完全な購入リストをお送りください。まとめて見積もりいたします。価格、入手可能性、製品確認についてはお問い合わせください。
