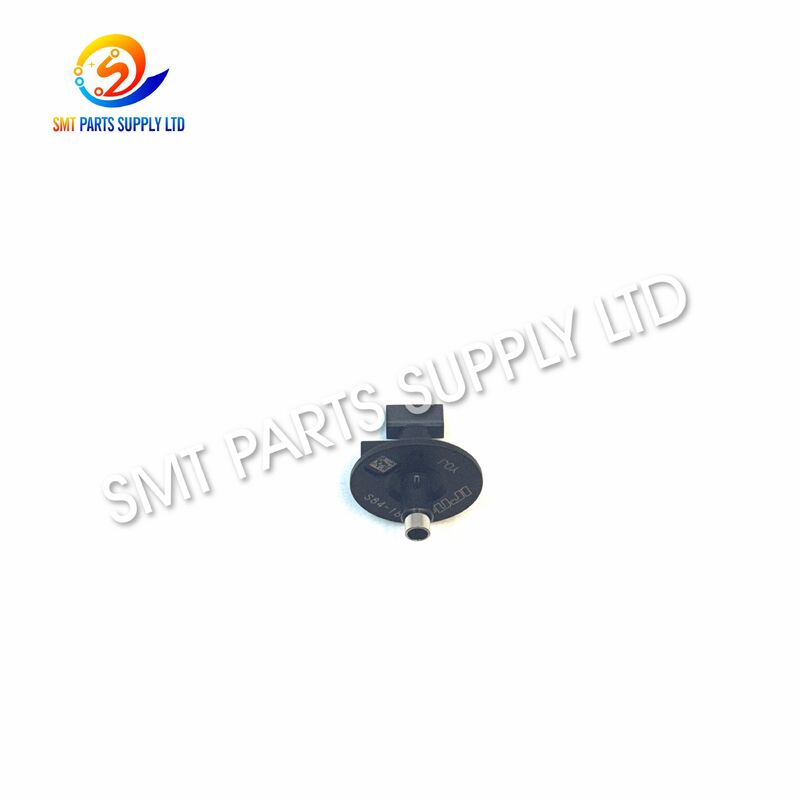

FUJI 2AGKNY010600 SMT実装機用8.4x1.8角型ノズル

FUJI 2AGKNY010600 SMT実装機用8.4x1.8角型ノズル

のFUJI 2AGKNY010600 Y0J 角型ノズル互換性があるように設計されていますNXT H04S 装着ヘッド拡張された長方形のピックアップ面を必要とするアプリケーション。と8.4×1.8mmピックアップ仕様、このノズルは、自動 SMT アセンブリ中に適切な細長い電子コンポーネントに対してより長い接触プロファイルを提供します。

ノズルは配置ヘッド真空システムと連携してフィーダーから部品を取り出し、高速移動中に安定した保持力を維持し、プログラムされた PCB 位置で部品を正確にリリースします。短い長方形のノズル サイズと比較して、8.4 mm のピックアップ長により、コンポーネント パッケージが十分な平坦面を提供する接触面積が大きくなります。

2AGKNY010600 は、生産交換、予防保守、およびスペアパーツの在庫に適しています。正しく選択するには、設置前にコンポーネントのピックアップ面、配置ヘッドの構成、および現在のノズルの基準を常に考慮する必要があります。

原因

大きな長方形のコンポーネントに専用のノズルが必要になるのはなぜですか?

電子部品は長さ、幅、表面構造、重心が大きく異なります。

接触面積が不十分なノズルで細長い部品を取り扱うと、機械が急速に移動する際に部品の安定性が低下する可能性があります。

典型的な症状には次のようなものがあります。

• ピックアップ後のコンポーネントの動き
• 搬送時の回転
• 真空度の測定値が不安定
• 繰り返されるピックアップエラー
• コンポーネントのドロップ
• 配置位置のバリエーション

適切に選択された長方形のノズルは、真空シールを維持しながらコンポーネントとの有効な接触を増やすのに役立ちます。

高速SMT生産におけるノズルの摩耗

配置ノズルは生産中も継続的に動作します。

長期間の動作期間では、いくつかの条件がパフォーマンスに影響を与える可能性があります。

クリーニングによって信頼性の高い動作が回復しなくなった場合は、ノズルの交換を検討する必要があります。

解決

の2AGKNY010600 8.4 x 1.8 mm 長方形ノズルこのピックアップ形状が必要な場合に適切な交換オプションを提供します。

その延長された長方形の先端は、より長いコンポーネント表面全体にわたって制御された接触を提供するように設計されています。

最良の生産結果を得るには:

1. 既存ノズル品番をご確認ください。
2. H04S ヘッドの構成を確認します。
3. 新しいノズル プロファイルと既存のノズル プロファイルを比較します。
4. コンポーネントのピックアップ面を検査します。
5. 設置前に真空通路を確認してください。
6. ノズルを正しく取り付けてください。
7. 低速ピックアップテストを実行します。
8. 移動中のコンポーネントの安定性を確認します。
9. サンプル PCB の製造を実行します。
10. 検証後、通常の生産を再開します。

仕様

関連する角形ノズルの比較

2AGKNY010600 は、リストされているこれら 4 つのモデルの中で最長のピックアップ プロファイルを提供します。

大きいという理由だけで選択しないでください。コンポーネントは、完全なノズル接触プロファイルに十分な平坦な表面を提供する必要があります。

応用

PCB アセンブリ

このノズルは、互換性のある NXT H04S ヘッド構成を使用した自動 PCB 生産に適しています。

より長い長方形のピックアップ領域が有利な場合に、適切なコンポーネントの取り扱いをサポートできます。

家電

該当する生産には次のものが含まれます。

• デジタルエレクトロニクス
• スマート家電
• 民生用制御ボード
• 電子モジュール
• 通信機器

カーエレクトロニクス

自動車用 PCB の製造では、多くの場合、高い再現性と安定したコンポーネントの取り扱いが必要とされます。

適切なノズルを選択すると、連続的な大量操作中に一貫したピックアップを維持することができます。

産業用電子機器

適切な用途には、以下の生産が含まれます。

• 産業用制御ボード
• 自動化モジュール
• 組み込みシステム
• パワーエレクトロニクス
• マシンコントローラー

EMS製造業

EMS メーカーは複数の PCB モデルを使用することがよくあります。

複数のノズル サイズを利用できるようにしておくと、生産チームがさまざまなコンポーネント パッケージや顧客プログラムに対応できるようになります。

仕組み

1. インストール

ノズルは互換性のある H04S 配置ヘッドに取り付けられ、機械の真空回路に接続されます。

2. ピックアップの位置決め

機械は、プログラムされたフィーダー位置に向かってヘッドを移動します。

3. コンポーネントの接触

長方形の先端がコンポーネントの選択した上面に近づきます。

4. 真空活性化

真空がノズルを通過し、保持力が発生します。

5. コンポーネントの持ち上げ

部品はノズルに取り付けられたままフィーダーから持ち上げられます。

6. 転送

ヘッドはコンポーネントを PCB に向かって移動させます。

より長いピックアップ面は、コンポーネントの形状が互換性がある場合に安定したハンドリングをサポートするのに役立ちます。

7. 認識

機械は必要な部品認識と位置補正を実行します。

8. 配置

コンポーネントはプログラムされた PCB 座標に移動され、所定の位置に下げられます。

9. リリース

真空が解除され、ノズルは次の配置サイクルに進みます。

選び方

部品番号を確認する

このノズルの場合:

2AGKNY010600

既存の部品番号と一致することが交換の好ましい開始点です。

ノズルコードを確認する

Y0J

ノズル コードは追加のモデル識別参照を提供します。

頭部を確認

NXT H04S

配置ヘッドが異なれば、異なるノズル構成が使用される場合があります。

ピックアップ面をチェックする

コンポーネントは、十分な平坦な接触を提供する必要があります。8.4 x 1.8 mm 長方形プロファイル。

ノズルが重ならないようにしてください。

• コンポーネントリード線
• 盛り上がったエッジ
• 空洞
• 端子
• 不規則な表面

コンポーネントの安定性を評価する

長いコンポーネントの場合は、ピックアップ領域と重心の両方を考慮してください。

最適なピックアップポイントは、加速、認識、配置全体にわたってバランスの取れたハンドリングを提供する必要があります。

選択チェックリスト

メンテナンスに関する推奨事項

定期的なノズルのメンテナンスは、SMT ラインの不必要な中断を防ぐのに役立ちます。

ノズルの次の点を検査します。

• 真空詰まり
• 粉塵の蓄積
• 先端変形
• 表面摩耗
• 物理的ダメージ
• 異常な汚れ

適切なノズル洗浄手順を使用し、精密なチップの形状を変える可能性のある強力なツールを避けてください。

交換用ノズルは、保護パッケージに個別に保管してください。

よくある質問

Q1: FUJI 2AGKNY010600 ノズルの仕様は何ですか?

2AGKNY010600 Y0J は、互換性のある NXT H04S 配置ヘッド アプリケーション向けの 8.4 x 1.8 mm ピックアップ プロファイルを備えた長方形の配置ノズルです。

Q2: 8.4 mm の長方形ノズルを選択する理由は何ですか?

その長い接触プロファイルは、十分な平坦なピックアップ面を提供し、搬送中に安定した真空保持を必要とする互換性のある細長いコンポーネントに適しています。

Q3: 互換性を確認するにはどうすればよいですか?

既存品番、H04Sヘッド型式、ノズル寸法、部品吸着面をご確認ください。現在のノズルの鮮明な写真もモデルの検証に役立ちます。

Q4: ノズルはいつ交換すればよいですか?

ノズルに目に見える磨耗、変形、持続的な詰まり、不安定な真空性能、または洗浄後に繰り返しピックアップエラーがある場合は、交換を検討する必要があります。

Q5: 複数のノズルモデルをまとめて注文できますか?

はい。必要な部品番号、数量、機械情報を送信して、関連するノズル モデルをまとめて見積もることができます。

お問い合わせ

を探していますFUJI 2AGKNY010600 Y0J 8.4 x 1.8 mm 角型ノズル?

お送りください：

• 部品番号
• マシンシリーズ
• 装着ヘッドモデル
• 必要数量
• 既存ノズルの写真
• 追加の SMT スペアパーツ要件

価格、在庫状況、製品の確認についてはお問い合わせください。
