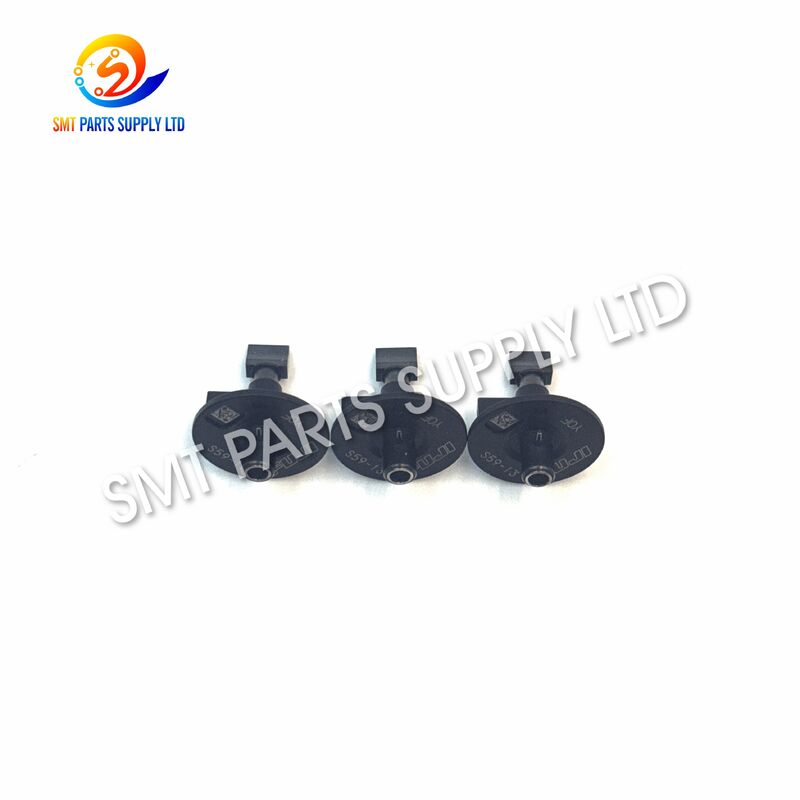

FUJI 2AGKNY010300 SMT実装機用5.9x1.3角型ノズル

FUJI 2AGKNY010300 5.9x1.3 SMT搭載機用長方形ノズル

このFUJI 2AGKNY010300 Y0F 長方形ノズルは、H04S搭載ヘッド用途に設計された精密SMTピックアップコンポーネントです。その公称5.9 x 1.3 mm の長方形ピックアッププロファイルは、狭く細長い真空接触領域を必要とする電子部品に適しています。

自動SMT生産中、ノズルは、コンポーネントへの接近、真空接触の確立、フィーダーまたは供給位置からのコンポーネントの持ち上げ、高速ヘッド移動中の保持、ビジョン認識のサポート、およびPCBへの正確な配置解除など、いくつかの重要な操作を実行します。

ノズルは電子部品に直接接触するため、その状態はピックアップの信頼性に大きく影響します。摩耗、汚染、変形、真空の詰まり、または不適切なノズル選択は、ピックアップエラー、コンポーネントの落下、認識失敗、配置の不安定性、および機械のダウンタイムを増加させる可能性があります。

この2AGKNY010300 Y0F ノズルは、明確に特定された交換用ノズルを必要とするSMTメーカー、EMS工場、メンテナンス部門、修理施設、およびスペアパーツ販売業者に適しており、安定した生産を保証します。

原因

SMT搭載ノズルは、繰り返し行われる機械的な動きと真空サイクル下で連続的に動作します。時間の経過とともに、通常の生産条件下でノズルの性能が低下する可能性があります。

ノズル問題の一般的な原因

ノズルは視覚的には問題ないように見えても、一貫性のないピックアップ性能を示すことがあります。これは、真空穴が部分的に詰まっているか、接触面が不均一に摩耗している場合に特に一般的です。

先端形状が重要な理由

Y0F構成は長方形のピックアッププロファイルを使用します。この形状は、利用可能なコンポーネント接触面が、一般的な円形ノズルに必要なものよりも長く狭い場合に役立ちます。

適切な長方形ノズルは、以下に役立ちます。

• 真空接触の改善。
• コンポーネントの向きの維持。
• 移送中の動きの低減。
• 安定したカメラ認識のサポート。
• 繰り返し精度の向上。
• ピックアップリトライの削減。

適切な選択は、常に実際のノズル部品番号、コンポーネントパッケージ、搭載ヘッド構成、および生産プログラムに基づいている必要があります。

解決策

既存のノズルに摩耗や繰り返し発生するピックアップの不安定性が見られる場合、正しく特定されたモデルに交換することで、安定したコンポーネントハンドリングを回復できます。

この仕様を使用するアプリケーションでは、交換参照は次のとおりです。

推奨交換手順

1. 元の部品番号を確認します。
既存のノズルまたは機械のスペアパーツ記録に2AGKNY010300を使用していることを確認してください。

2. ノズルコードを確認します。
必要な構成がY0Fを使用していることを確認してください。

3. ノズル寸法を確認します。
公称ピックアップ仕様が5.9 x 1.3 mmを使用していることを確認してください。

4. 搭載ヘッドを確認します。
ノズルが対応するH04S構成用であることを確認してください。

5. 古いノズルを点検します。
汚染、変形、摩耗、傷、または真空通路の詰まりを確認してください。

6. 交換後にテストします。
機械を連続生産に戻す前に、安定したピックアップ、認識、移送、および配置を確認してください。

正しいノズル仕様を使用することで、不要なトラブルシューティングを減らし、関連性のない機械部品の交換を防ぐことができます。

仕様

主な製品仕様

機能特性

アプリケーション

このFUJI 2AGKNY010300 長方形ノズルは、対応する搭載ヘッド構成を使用するSMT生産環境向けです。

典型的なアプリケーションには以下が含まれます。

• PCBアセンブリライン。
• 家電製品製造。
• 自動車エレクトロニクス生産。
• 産業用制御機器。
• 通信エレクトロニクス。
• LED製品製造。
• パワーエレクトロニクス。
• コンピュータハードウェアアセンブリ。
• スマートデバイス生産。
• EMS受託製造。

SMT生産

通常の機械操作中、ノズルは電子コンポーネントを繰り返しピックアップおよび配置します。安定したノズル性能は、生産効率を維持し、ピックアップ失敗による中断を減らすのに役立ちます。

機械メンテナンス

メンテナンス部門は、定期的なまたは緊急の交換用に2AGKNY010300ノズルをスペアパーツとして保管できます。

適切に整理されたノズル在庫は、技術者が必要なモデルを迅速に特定して取り付けることができるため、機械のダウンタイムを削減できます。

スペアパーツ在庫

倉庫管理を容易にするために、ノズルの在庫は次のようにラベル付けできます。

FUJI + 2AGKNY010300 + Y0F + 5.9 x 1.3 mm + H04S

この識別方法は、類似の長方形ノズルモデルの混同を避けるのに役立ちます。

仕組み

ノズルは、SMT機械の搭載ヘッド、真空システム、モーションシステム、フィーダーシステム、ビジョンシステム、および制御ソフトウェアと連携して動作します。

ステップ1：コンポーネントへの移動

搭載ヘッドがノズルをプログラムされたピックアップ位置に向かって移動させます。

ステップ2：ピックアップ表面への接触

長方形ノズルの先端が指定されたコンポーネント表面に近づきます。

適切なノズル寸法は、接触領域を使用可能なコンポーネントピックアップ領域内に保つのに役立ちます。

ステップ3：真空の適用

機械がノズル通路を通して真空を生成します。

圧力差により、コンポーネントがノズルの先端に保持されます。

ステップ4：持ち上げと移送

搭載ヘッドがコンポーネントを持ち上げ、PCBに向かって移動させます。

安定した真空は、加速中の滑り、回転、またはコンポーネントの落下を減らすのに役立ちます。

ステップ5：ビジョン認識

機械はビジョンシステムを通してコンポーネントの位置と向きを確認します。

安定したノズル保持は、認識の一貫性を向上させることができます。

ステップ6：配置

ヘッドがプログラムされたPCB座標に移動し、コンポーネントを下げます。

ステップ7：真空解除

コンポーネントが配置位置に到達すると真空が解除され、サイクルが完了します。

選び方

ノズルは見た目が似ていても寸法や用途が異なる場合があるため、適切なノズル選択は重要です。

1. 部品番号を確認します。

この製品の場合：

2AGKNY010300

可能な限り、正確な部品番号を最優先の参照としてください。

2. ノズルコードを確認します。

このモデルは次のように識別されます：

Y0F

見た目が似ているという理由だけで他のノズルを選択しないでください。

3. ピックアップサイズを確認します。

公称長方形仕様は次のとおりです：

5.9 x 1.3 mm

ピックアップ表面は、取り扱う電子部品に適している必要があります。

4. ヘッド構成を確認します。

機械が対応するH04S搭載ヘッドを使用していることを確認してください。

5. コンポーネントの特性を考慮します。

ノズル選択は以下を考慮する必要があります：

6. 既存のノズルと比較します。

既存の部品を交換する場合、古いノズルと比較するのが最も安全な方法であることがよくあります。

確認してください：

• 部品番号。
• ノズルコード。
• 先端寸法。
• 取り付け構造。
• ヘッドタイプ。
• 既存の機械設定。

情報が不明確な場合は、注文前に古いノズルの鮮明な写真を提示してください。

メンテナンスの推奨事項

定期的なノズルメンテナンスは、安定した生産を維持するのに役立ちます。

推奨されるアクション

• 先端を定期的に点検します。
• 真空通路を清潔に保ちます。
• 生産上の破片を慎重に取り除きます。
• ノズルをラベル付けされた位置に保管します。
• 異なるサイズのノズルを混ぜないようにします。
• 機械の衝突後にノズルを確認します。
• 損傷または摩耗したノズルは速やかに交換します。
• 交換後にピックアップ性能を確認します。

避けるべきこと

• 鋭利な金属製の道具を使用して無理に清掃すること。
• ノズルを硬い表面に落とすこと。
• 目に見えて損傷したノズルを取り付けること。
• 見た目だけでノズルを選択すること。
• Y0Fを他の類似ノズルコードと混同すること。
• 繰り返し発生する真空エラーで生産を続けること。

よくある質問

Q1: FUJI 2AGKNY010300は何に使用されますか？

2AGKNY010300 Y0Fノズルは、SMT生産における電子部品の真空ピックアップと配置に使用されます。移送中にコンポーネントを保持し、プログラムされたPCB位置で配置解除します。

Q2: このノズルのサイズは？

公称長方形先端仕様は5.9 x 1.3 mmです。注文前に、正確な部品番号、ノズルコード、ヘッド構成、および既存のノズルも確認する必要があります。

Q3: このノズルはH04S搭載ヘッドに適していますか？

はい。2AGKNY010300 Y0F構成は、対応するH04Sヘッド用途に使用されます。購入者は、交換前に機械構成と既存のノズルを確認する必要があります。

Q4: なぜノズルが断続的なピックアップエラーを引き起こすのですか？

考えられる原因としては、先端の汚染、真空通路の部分的な詰まり、ピックアップ表面の摩耗、機械的な損傷、不適切なノズル選択、または取り付け不良などが挙げられます。追加の機械部品を交換する前に、清掃と点検を行う必要があります。

Q5: 見積もりにはどのような情報が必要ですか？

部品番号、ノズルコード、サイズ、搭載ヘッドタイプ、利用可能な場合は機械モデル、必要な数量、および識別の支援が必要な場合は既存のノズルの鮮明な写真を提供してください。

お問い合わせ

お探しですかFUJI 2AGKNY010300 Y0F 5.9 x 1.3 mm 長方形SMTノズルまたはSMT搭載機器用のその他の交換用ノズル？

より迅速な見積もりを得るために、以下の情報を提供してください：

• 部品番号。
• ノズルコード。
• 必要な数量。
• 先端仕様。
• 搭載ヘッドモデル。
• 利用可能な場合は機械モデル。
• 利用可能な場合は既存のノズルの写真。
• 宛先国または地域。

SMTノズル、フィーダー、モーター、センサー、ベルト、フィルター、回路基板、真空部品、その他の搭載機用スペアパーツに関するお問い合わせもサポートできます。

価格、在庫状況、および出荷情報については、必要な部品番号と数量をお送りください。
