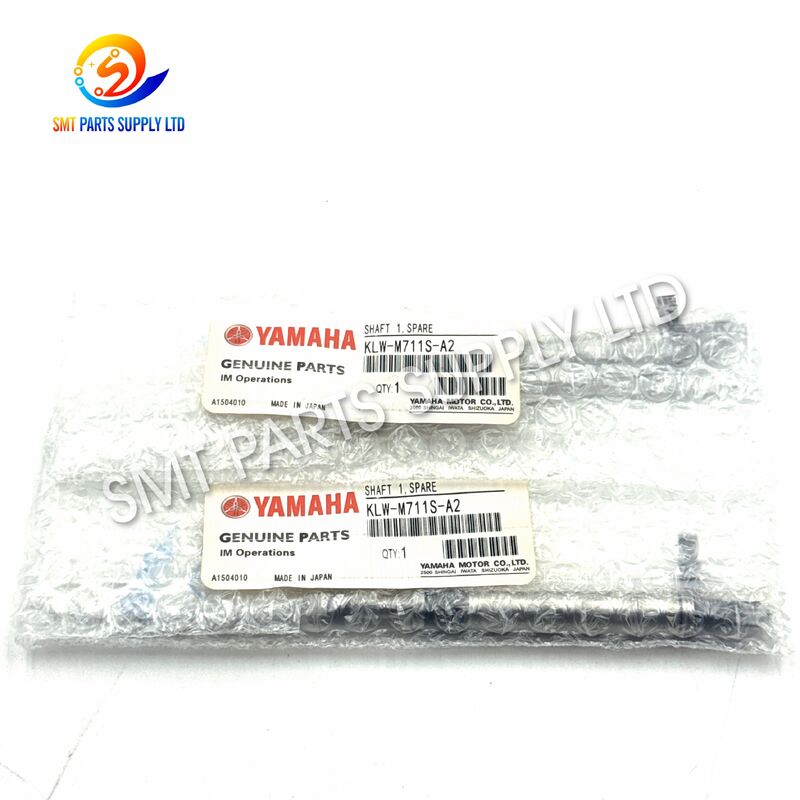

ヤマハ YSM20R用 精密機械式SMTノズルヘッドロッド KLW-M711S-A2 (制御ノズル移動機能付き)

ヤマハ KLW-M711S-A2 YSM20R用 シャフト1ノズルヘッドロッド

ヤマハ KLW-M711S-A2 シャフト 1 ノズル ヘッド ロッドは、互換性のある YSM20R 配置ヘッド メンテナンス アプリケーション向けに開発された精密機械スペアパーツです。ノズル移動機構内に取り付けられたシャフトは、電子部品のピックアップ、移送、認識、配置の際に制御された垂直方向の動きをガイドするのに役立ちます。

長期にわたる生産、ノズルの衝突、表面の汚れ、不十分なメンテナンス、ベアリングの摩耗、または不適切な取り付けにより、元のシャフトに傷がついたり、曲がったり、磨耗したり、動きが困難になったりする可能性があります。これらの状態は、ノズルの移動の不安定、ピックアップ エラーの繰り返し、異常な振動、配置高さの不一致、および不必要な機械のダウンタイムの原因となる可能性があります。

KLW-M711S-A2 は、SMT 工場、エレクトロニクス製造サービス プロバイダー、メンテナンス部門、機械修理会社、国際スペアパーツ販売会社に適しています。ヘッド構造や部品リビジョンが異なる場合がありますので、ご注文前に完全な部品番号、シャフト 1 の位置、機械構成、取り外した部品の写真、必要な供給条件をご確認ください。

ノズル シャフトは、配置サイクルごとに機械的な動作を繰り返します。大量生産では、部品は各稼働シフト中に数千回の動作を完了することがあります。その動作状態は、摩擦、汚れ、衝撃、周囲の部品の磨耗、または不適切なメンテナンスによって徐々に影響を受ける可能性があります。

シャフトが自由に動かなくなると、ピックアップと配置のシーケンス全体に影響を与える可能性があります。ただし、同様の症状は、ノズルの損傷、ベアリングの摩耗、スプリングの弱さ、ホルダーの汚れ、真空漏れ、バルブの故障、誤った校正、またはフィーダーの不安定によっても発生する可能性があります。交換前に完全な検査をお勧めします。

次の条件が 1 つ以上発生した場合は、ノズル ヘッドの機構を検査する必要があります。

• 手動検査時にノズルシャフトがスムーズに動かない。
• ノズルは下降後ゆっくりと戻ります。
• いくつかのフィーダー位置でピックアップ エラーが繰り返し発生します。
• 設置高さがばらつきます。
• ヘッドから異常な機械音や振動が発生します。
• シャフトに目に見える傷や摩耗跡が見られます。
• ノズルのサイドクリアランスが過剰です。
• ヘッドを動かすと真空ピックアップの性能が変化します。
• マシンでノズル関連のアラームが繰り返し発生します。
• クリーニング後、配置パフォーマンスが一時的に向上します。
• ノズルの衝突またはコンポーネントのクラッシュが発生しました。
• ヘッド機構が他のポジションに比べてタイトに感じられます。

これらの症状は、シャフトの故障を自動的に確認するものではありません。交換部品を注文する前に、機械システムおよび真空システム全体を評価する必要があります。

摩耗、曲がり、傷、汚れのある KLW-M711S-A2 シャフトを交換すると、互換性のある配置ヘッド アセンブリの機械的動作を回復できます。

正しく選択された代替品は、次のような場合に役立ちます。

• スムーズなノズルの動きを取り戻します。
• 異常な機械抵抗を低減します。
• ノズルの戻りの一貫性が向上します。
• シャフト表面の損傷による振動を低減します。
• 安定した部品ピックアップをサポートします。
• メンテナンス効率が向上します。
• 計画外の機器のダウンタイムを削減します。
• シャフトが曲がったままの連続運転を防止してください。
• 関連するベアリングやホルダーを二次被害から守ります。
• 信頼性の高い緊急用スペアパーツ在庫を構築します。

正確なシャフト寸法、公差、材料グレード、表面処理、およびリビジョンの違いは、承認された技術文書または取り外したコンポーネントを使用して検証する必要があります。未確認の寸法値を購入または設置の基準として使用しないでください。

外観が似ていても互換性は確認できません。異なる接尾語は、設計の改訂、シャフトの位置、溝の配置、表面処理、ホルダーの構造、または互換性のあるヘッドの構成を示す場合があります。

あるコードを別のコードに置き換える前に、次のことを確認してください。

• 完全な部品番号。
• シャフト 1 またはシャフト 2 の位置。
• マシンモデル。
• マシンのシリアル番号。
• 装着ヘッドモデル。
• 溝とスロットの構造。
• シャフトの上部と下部の端。
• ベアリングとカラーの位置。
• 取り外した部品の寸法。
• 機械部品リスト情報。
• さまざまな角度からの製品写真。
• 以前のマシンの改造。

KLW-M711S-A2 シャフト 1 ノズル ヘッド ロッドは、互換性のある SMT 実装ヘッド機構のメンテナンスと修理に使用されます。

• SMT生産工場。
• エレクトロニクス製造サービスプロバイダー。
• PCB組立会社。
• 自動車エレクトロニクスメーカー。
• 家電工場。
• LED照明メーカー。
• 産業用制御機器メーカー。
• 医療用電子機器メーカー。
• 機械メンテナンス部門。
• SMT装置の修理会社。
• 中古機器の再生事業。
• 国際的な SMT スペアパーツの販売代理店です。
• 地域のテクニカルサービスセンター。

シャフトは、配置ヘッド内の機械的誘導システムの一部を形成します。機械がフィーダーからコンポーネントを取り出して PCB 上に配置するときに、制御されたノズルの動きをサポートします。

正しく取り付けられたシャフトは、以下のサポートに役立ちます。

• ノズルの下降もスムーズ。
• 安定したノズルの戻り。
• コンポーネントとの接触を制御します。
• 安定した機械的アライメント。
• 横方向の動きを軽減しました。
• 異常振動を低減します。
• 繰り返し可能な装着ヘッド操作。
• マシンのトラブルシューティングが容易になります。

シャフトは、ノズル、ホルダー、ベアリング、カラー、スプリング、シール、真空チャンネル、バルブ、センサー、カメラ、および校正システムと連携して機能します。他の関連部品が破損している場合、シャフトのみの交換では問題が解決しない場合があります。

ご注文の際は、確認された部品番号、状態、数量、同梱部品、梱包方法に従って供給してください。

検査済みの使用済み製品または再生品の場合、見積書には以下を明記する必要があります。

• 実際の表面状態。
• 目に見える使用跡。
• 検査またはテストのステータス。
• 付属品。
• 保証条件。
• 入手可能な製品写真。
• 梱包方法。

インストールされているコンポーネントのすべての文字、数字、接尾辞を確認してください。 KLW-M711S-A2 は、A0、B0、または B2 バージョンに似ているという理由だけで選択しないでください。

完全なマシン モデルとシリアル番号を提供します。マシン モデルの情報はアプリケーションを絞り込むのに役立ちますが、それだけでは十分ではない場合があります。

同じマシン シリーズでも異なるヘッド構成が使用される場合があります。ヘッドラベル、アセンブリコード、または鮮明な取り付け写真を提供してください。

必要な部分が次のとおりであることを確認します。シャフト1。シャフト２または他の位置では異なる構造が使用されてもよい。

修理に以下が必要かどうかを判断します。

• シャフトのみ。
• シャフトとベアリング。
• シャフトとホルダー。
• スプリングとカラー付きシャフト。
• ヘッドシャフトの組み立てが完了しました。
• 完全な配置ヘッド修理セット。

以下を示す鮮明な写真を提供してください。

• 完成したシャフト。
• シャフトの両端。
• 溝とスロット。
• 襟の位置。
• ベアリングの接触面。
• 識別マーク。
• 取り付け方向。
• 関連ホルダー。
• 損傷したエリア。
• 装着ヘッドの位置。

ノズル、ベアリング、ホルダー、スプリング、カラー、シール、真空通路、バルブを点検します。損傷した関連部品を再使用すると、新しいシャフトが早期に故障する可能性があります。

必要な条件を明確に指定します。

緊急のお問い合わせの場合は、次の情報を入力してください。

• 目的地の国。
• 郵便番号。
• 必要な数量。
• 配達予定日。
• ご希望の宅配便または配送方法。
• 輸入書類の要件。

複数の YSM マシンを稼働している工場では、確認済みの重要なヘッド部品を在庫しておく必要があります。検証済みの緊急在庫は、国際輸送が必要な場合のダウンタイムの削減に役立ちます。

訓練を受けた SMT メンテナンス技術者による専門的な取り付けをお勧めします。

1. 承認されたシャットダウン手順に従ってマシンを停止します。
2. 必要に応じて電気エネルギーと空気エネルギーを分離します。
3. ヘッドを安全なメンテナンス位置に移動します。
4. 元のシャフトの向きと組み立て順序を記録します。
5. 精密ヘッド部品に適した清潔なツールを使用してください。
6. ノズルと関連コンポーネントを慎重に取り外します。
7. 古いシャフトに摩耗、曲がり、傷がないか検査します。
8. ベアリング、ホルダー、カラー、スプリング、シールを点検してください。
9. 承認された方法を使用して設置エリアを清掃してください。
10. 新しい部品と取り外したシャフトを比較します。
11. 完全な部品番号とシャフト 1 の位置を確認してください。
12. シャフトに衝撃を与えずに交換品を取り付けます。
13. 関連するすべてのコンポーネントを正しい順序で再組み立てします。
14. 操作前に手動でスムーズに動くか確認してください。
15. 機械の電源と空気を安全に回復します。
16. 必要に応じて初期化または調整を完了します。
17. ノズルのピックアップと真空性能をテストします。
18. 制御された速度でトライアル配置を実行します。
19. ピックアップ、認識、高さ、配置の結果を検査します。
20. 安定した動作が得られた後でのみ、機械を生産に戻します。

• 目に見えて曲がったシャフトは取り付けないでください。
• 精密な表面を金属工具で叩かないでください。
• シャフト 1 コンポーネントとシャフト 2 コンポーネントを混合しないでください。
• 未承認の潤滑剤は使用しないでください。
• 損傷したベアリングやホルダーは再使用しないでください。
• 適合しないシャフトをアセンブリに無理に押し込まないでください。
• 機械の安全保護を回避しないでください。
• 異常な抵抗が残ったまま生産を続けないでください。
• 同様の接尾辞が交換可能であると想定しないでください。
• 機器のメンテナンスに関する文書に従ってください。

シャフトは以下を使用して保護できます。

1. 清潔な個別包装。
2. 必要に応じて耐湿性保護。
3. 精密な表面の周囲にソフトなクッショニングを採用。
4. 明確にラベルが貼られた個別の箱。
5. 強化された外側の輸出カートン。
6. 混載配送の追加サポート。

• 輸送時の曲がりを防ぎます。
• 表面の傷を避けてください。
• 衝突被害を軽減します。
• ほこりや湿気から保護します。
• 異なるモデルを分離してください。
• 部品番号ラベルは保管しておいてください。
• 受入検査を簡素化します。
• 国際速達配送をサポートします。

No.KLW-M711S-A2は通常シャフト1のスペアと記載されています。ベアリング、ホルダー、スプリング、カラー、シール、その他のヘッドコンポーネントは、見積書に明確に記載されている場合にのみ含まれます。

完全な機械モデル、シリアル番号、装着ヘッドのタイプ、取り付けられている部品番号、シャフト 1 の位置、および鮮明な写真を提供してください。取り外したコンポーネントを比較することが最も安全な確認方法です。

直接の交換は想定しないでください。異なる接尾辞は、別のリビジョン、シャフト位置、溝構造、またはヘッド構成を示す場合があります。置き換える前に構造の詳細をすべて確認してください。

考えられる症状としては、動きの制限、戻りの遅さ、異常な振動、過剰なクリアランス、目に見える傷、ピックアップ エラーの繰り返し、配置高さの不一致、ノズル衝突後の機械的問題などが挙げられます。

機械をフル稼働に戻す前に、手動動作、ノズルのロック、ベアリングの状態、スプリングの取り付け、バキュームピックアップ、ヘッドのキャリブレーション、認識性能、装着高さ、試作結果を確認してください。
