DEK 185020 NextMove ES インターフェースボード (はんだペーストプリンター用)

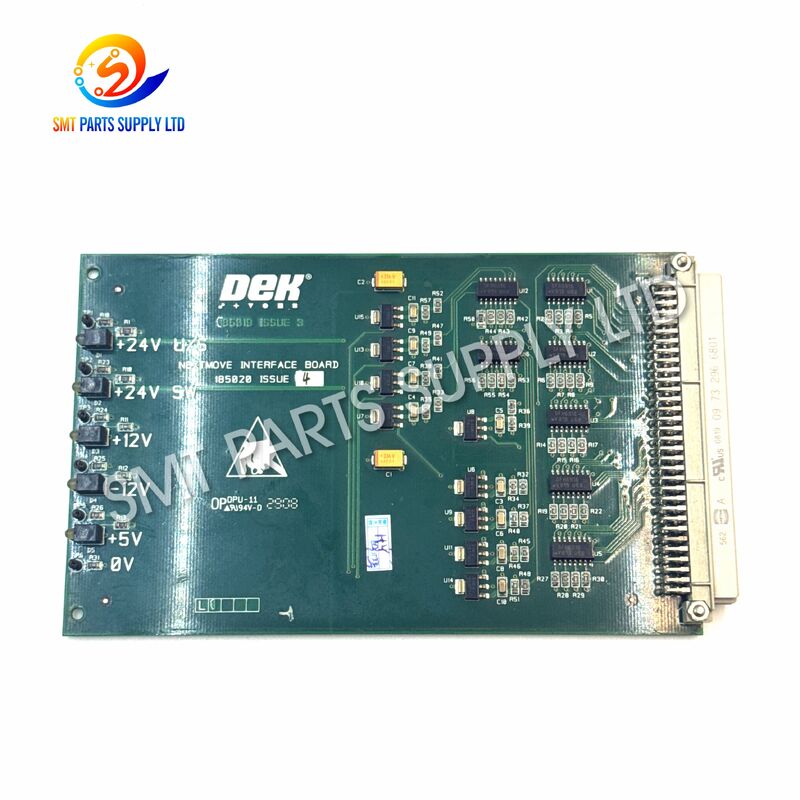

DEK 185020 NextMove ES インターフェースボード

このDEK 185020 NextMove ES インターフェースボードは、互換性のあるDEKソルダペーストプリンター制御システム内で使用される特殊なプリント基板です。業界のドキュメントに見られる公式スタイルのスペアパーツ説明では、部品番号185020がASSY PCB NextMove E.S. Interfaceとして特定されており、Horizonシリーズプリンタのスペアパーツに含まれています。

このボードは、機器のメンテナンス、制御システムの修理、予防的なスペアパーツの在庫、および損傷または誤動作したインターフェースPCBの交換を目的としています。自動ステンシル印刷機では、モーション、機械の状態、周辺機能、および操作コマンドを正確に調整する必要があるため、制御コンポーネント間の信頼性の高い通信が不可欠です。

連続生産ラインを稼働させているSMT工場では、適切なインターフェースボードを常に入手できるようにすることで、電子制御コンポーネントの交換が必要になった際の修理準備時間を短縮できます。異なるDEKプリンター構成や機械世代では異なるボードが使用される可能性があるため、注文前に必ず部品番号を確認してください。

原因

SMT印刷機器内の電子ボードは、産業生産環境で長期間稼働します。長期間の使用後、コンポーネントの経年劣化、電気的異常、コネクタの問題、汚染、振動、不適切な取り扱い、または外部システム障害により、インターフェースPCBの点検または交換が必要になる場合があります。

技術者が185020インターフェースボードを点検する可能性のある一般的な状況は次のとおりです。

機械が障害を表示するだけでボードを自動的に交換すべきではありません。交換ユニットを取り付ける前に、メンテナンス担当者はケーブル接続、電源状態、接続されているモジュール、およびその他の関連コンポーネントも点検する必要があります。

正確なトラブルシューティングは、実際の問題が機械の他の場所から発生している場合に、機能しているボードを交換することを避けるのに役立ちます。

解決策

診断により、取り付けられているインターフェースPCBの交換が必要であることが確認された場合、DEK 185020 NextMove ES インターフェースボードは、互換性のあるプリンター構成に部品番号固有の交換オプションを提供します。

信頼性の高いメンテナンスのために、構造化された交換プロセスに従ってください。

1. 元の部品番号を確認する

ラベル、PCB識別、機械スペアパーツ記録、または以前に取り付けられていたボードを確認します。必要な番号は185020と一致する必要があります。

2. 機械構成を確認する

DEKプリンターには、異なる機能を持つ複数の制御ボードが含まれている場合があります。必要なコンポーネントが、個別のNextMove ESコントローラーPCBまたはその他のI/O/制御ボードではなく、NextMove ES インターフェースボードであることを確認してください。

例えば、業界のスペアパーツドキュメントでは、185020がインターフェースPCBとしてリストされており、193409はNextMove ESコントローラーPCBとして別途リストされています。

3. 関連接続を点検する

ボードを交換する前に、プラグ、ケーブル、ハーネス、コネクタ、および隣接する電子コンポーネントを点検してください。

4. ESD安全手順を使用して取り付ける

PCBアセンブリは、適切な静電気放電対策を使用して取り扱い、資格のあるメンテナンス担当者が取り付ける必要があります。

5. 機械検証を実行する

取り付け後、プリンターのメンテナンス手順に従って、機械の正常な初期化と動作機能を確認してください。

このアプローチは、不要なダウンタイムを最小限に抑え、交換作業の信頼性を向上させます。

仕様

重要: 正確な互換性は、機械の構成とリビジョンによって異なる場合があります。お客様は、仕様確認を依頼する際に、プリンターモデル、機械のシリアル情報、および既存のボードの鮮明な写真を提供することをお勧めします。

用途

このDEK 185020 インターフェースボードは、主に互換性のある自動SMTステンシルまたはソルダペースト印刷機器のメンテナンスに使用されます。

典型的な用途は次のとおりです。

SMT生産ラインメンテナンス

印刷は、SMTアセンブリにおける最初の主要プロセスの一つです。プリンター制御システムの障害は、生産ライン全体を中断させる可能性があります。重要な電子スペアパーツを入手できるようにしておくことは、メンテナンスチームがより効率的に対応するのに役立ちます。

プリンター電子制御修理

185020ボードは、対応するNextMove ESインターフェースアセンブリに関連する問題をトラブルシューティングで確認した場合に検討できます。

予防的なスペアパーツ在庫

複数の互換性のある印刷機を稼働させている工場では、長い調達サイクルへの依存を減らすために、主要なPCBを緊急スペアパーツとして保管している場合があります。

中古機器の再生

古いSMT印刷機の再生中に、機械を生産に戻す前に制御ボードのテスト、修理、または交換が必要になる場合があります。

機械サービス会社

SMT機器サービスプロバイダーは、電子制御システムのメンテナンスが必要な顧客の機械をサポートする際に、部品番号固有のボードを使用できます。

仕組み

NextMove ES インターフェースボードは、互換性のあるDEK印刷機器で使用される電子制御アーキテクチャの一部を形成します。

自動ステンシルプリンターには、連携して動作する必要のある複数の電子および電気機械システムが含まれています。これらには、機械コントローラー、モーション制御コンポーネント、モーター、センサー、入出力デバイス、安全回路、印刷メカニズム、搬送モジュール、およびその他の機能アセンブリが含まれる場合があります。

インターフェースPCBは、このアーキテクチャ内の電子接続ポイントを提供し、関連する制御コンポーネントと機械信号が連携して動作できるようにします。

簡略化された制御シーケンスは次のように理解できます。

機械コマンド → 制御システム → インターフェースエレクトロニクス → 関連機械機能 → 制御システムへのフィードバック

動作中、プリンターはコマンドとステータス情報を継続的に処理します。制御インターフェースコンポーネントに障害が発生すると、通常の機械機能が不安定になったり利用できなくなったりする可能性があります。

確認された故障したPCBを、正しい部品番号と一致するボードに交換することで、意図された制御システム構成を復元するのに役立ちます。

したがって、185020は、汎用制御ボードではなく、特殊な機械電子コンポーネントとして扱われるべきです。

選択方法

類似した外観のボードでも機能、リビジョン、または機械用途が異なる場合があるため、正しいPCBを選択することが特に重要です。

1. 部品番号を確認する

最初の識別ポイントは次のとおりです。

185020

PCBの外観だけで交換品を選択しないでください。

2. ボードの説明を確認する

対応する製品説明には次のように記載されている必要があります。

NextMove E.S. Interface / NextMove ES インターフェースボード

3. コントローラーボードと区別する

次のボードと混同しないでください。185020他のNextMove関連ボード。

これらは、Horizonシリーズのスペアパーツドキュメントで個別のコンポーネントとしてリストされています。

4. 写真を提供する

取り付けられているボードの鮮明な写真は、次のことを確認するのに役立ちます。

• PCBレイアウト

• コネクタ

• 識別ラベル

• リビジョンマーキング

• 物理構成

5. 機械情報を提供する

互換性の確認を向上させるために、次の情報を送信してください。

• プリンターモデル

• 機械のシリアル番号（利用可能な場合）

• 既存のPCB部品番号

• ボードの写真

• 障害の説明

• 必要な数量

6. 機械名だけで注文しない

異なる機械構成には、異なる電子アセンブリが含まれる場合があります。したがって、部品番号の一致は、プリンターファミリーのみに基づいて注文するよりも信頼性が高くなります。

185020をスペアボードとして保管する理由

電子PCBの故障は予期せぬダウンタイムを引き起こす可能性があり、診断と海外調達はメンテナンスサイクルを延長する可能性があります。

重要な電子スペアパーツを保管しておくことは、SMT工場がメンテナンス準備を向上させるのに役立ちます。

複数のDEKプリンターを所有する工場では、スペアボードの計画は、より広範な予防メンテナンス戦略の一部を形成できます。

よくある質問

Q1: DEK部品番号185020とは何ですか？

DEK 185020は、業界のスペアパーツドキュメントでASSY PCB NextMove E.S. Interfaceとして特定されています。これは、互換性のあるDEKソルダペーストプリンターシステム内で使用される電子インターフェースボードです。

Q2: DEK 185020はNextMove ESコントローラーボード193409と同じですか？

いいえ。スペアパーツドキュメントでは別々にリストされています。185020はNextMove ESインターフェースPCBであり、193409はNextMove ESコントローラーPCBとして特定されています。お客様は注文前に元のボード番号を確認する必要があります。

Q3: このボードが私のソルダペーストプリンターに適合するかどうかを確認するにはどうすればよいですか？

プリンターモデル、機械情報、既存のPCB番号、および取り付けられているボードの鮮明な写真を提供してください。元の部品番号とボード構成の一致が最も安全な方法です。

Q4: インターフェースボードはいつ交換すべきですか？

交換は、資格のあるトラブルシューティングによりボード関連の障害が確認された後に検討すべきです。PCBを交換する前に、配線、コネクタ、電源、周囲のモジュール、およびその他の制御コンポーネントも点検する必要があります。

Q5: このボードは緊急スペアパーツとして購入できますか？

はい。電子制御ボードは、SMT工場やサービス会社によってメンテナンス在庫として一般的に保管されています。在庫用に購入する前に、部品番号185020がお客様の機器で使用されている構成に対応していることを確認してください。

お問い合わせ

お探しですか？DEK 185020 NextMove ES インターフェースボードソルダペーストプリンター用ですか？

次の情報をお送りください。必要な部品番号、プリンターモデル、ボードの写真、必要な数量、および希望の状態当社のチームが、見積もり前に仕様と互換性を確認するお手伝いをします。

当社は、機器のメンテナンス、生産ラインの修理、交換プロジェクト、および予防的なスペアパーツ在庫のために、SMTプリンタースペアパーツを供給しています。

緊急の要件については、お問い合わせに次の情報を含めてください。

在庫状況、仕様確認、リードタイム、および見積もりについては、今すぐお問い合わせください。
