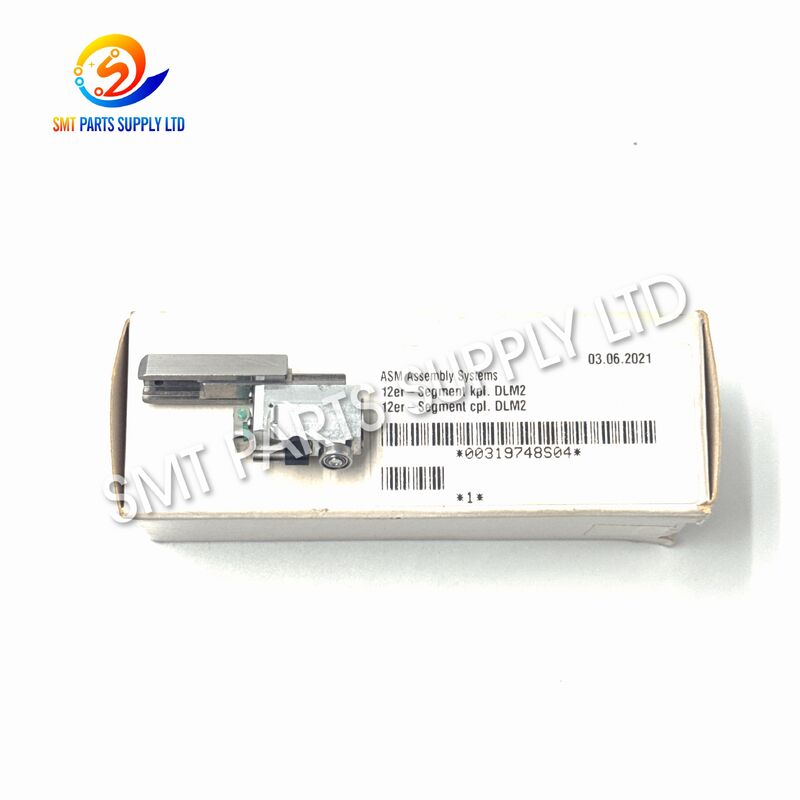

ASM SIPLACE 00319748S04 DLM2 RV12 HS50 HS60 用 12 ポジションセグメント

ASM SIPLACE 00319748S04 DLM2 RV12 HS50 HS60 用 12 ポジションセグメント

のASM SIPLACE 00319748S04 DLM2 RV12 12 ポジション セグメントは、該当する SIPLACE 高速 SMT 実装装置用に設計された精密配置ヘッドのスペアパーツです。この部品は一般的に次のように識別されます。12ER セグメント CPL DLM2または12 ポジションセグメントこれは、HS50、HS60、F4 システムなどの機器で使用される RV12 タイプの配置ヘッド構成に関連付けられています。 SMT部品の供給

SMT 生産中、配置ヘッドは連続的なピックアップ、コンポーネントの取り扱い、位置決め、配置サイクルを実行します。したがって、ヘッド内の機械コンポーネントは高い繰り返し率で動作し、安定した寸法状態、正確な組み立て、信頼性の高い動作が必要です。

部品番号00319748S04対応する設置済みセグメントが磨耗、損傷、または継続的な生産に適さなくなった場合の、配置ヘッドのメンテナンス、オーバーホール、および交換用途を目的としています。

正確に購入できるよう、注文前に完全な部品番号、既存のヘッド構成、機械モデルを必ず確認してください。

原因

配置ヘッド セグメントの交換が必要なのはなぜですか?

RV12 装着ヘッドは、高速部品装着サイクルを繰り返すように設計されています。長期間の生産期間を通じて、機械セグメントのコンポーネントは徐々に磨耗や損傷を経験することがあります。

セグメントの置換につながる一般的な状況は次のとおりです。

機械セグメントに欠陥があると、装着ヘッド機構の動作が不安定になる可能性があります。配置パフォーマンスはノズル、真空コンポーネント、センサー、バルブ、モーター、その他のヘッド アセンブリによっても影響を受ける可能性があるため、技術者は交換部品を決定する前に体系的な検査を実行する必要があります。

したがって、セグメントの交換は、個別のトラブルシューティング手順ではなく、管理されたメンテナンス プロセスの一部である必要があります。

解決

一致する RV12 DLM2 ヘッドのメンテナンスには 00319748S04 を使用してください

検査により、取り付けられているセグメントの交換が必要であることが確認された場合、00319748S04は、該当する RV12/DLM2 装着ヘッド システム用の部品番号固有のソリューションを提供します。

正しく交換することで、ヘッド アセンブリに必要な機械的状態を回復することができ、メンテナンス担当者は装着ヘッド全体を不必要に交換することなく機械の保守を行うことができます。

このアプローチは、以下の場合に特に役立ちます。

• 装着ヘッドの修理。
• 予防メンテナンス。
• 機械の改修。
• ヘッドアセンブリのリビルド。
• 衝突時の回復。
• 生産ラインの復旧。
• スペアパーツ在庫の準備。

部品番号は引き続き主な購入参照先となります。

ヘッドの世代、リビジョン、または改造が異なるマシンの場合、HS50 または HS60 のマシン名だけで選択しないでください。取り付けられているヘッドの構成と元の部品の識別も確認する必要があります。

仕様

の識別12 セグメント DLM2 コンポーネントとしての 00319748S04独立した HS50 スペアパーツ在庫記録にも文書化されています。 CAE 在線

製品の特徴

応用

HS50装着機のメンテナンス

の00319748S04セグメントSIPLACE HS50 機器のスペアパーツとして一般的にリストされています。これは、計画されたメンテナンス、ヘッドの改修、および一致する RV12/DLM2 構成の修理中に使用できます。 SMT部品の供給

HS60装着機のメンテナンス

該当する HS60 構成については、技術者は、関連する配置ヘッド アセンブリを保守するときに部品番号を参照として使用できます。ヘッド形状が異なる場合がありますので、純正部品の確認を推奨します。

F4 SMT装置

市販およびアフターマーケットの技術リファレンスでも、00319748S04 が該当する F4 機器に関連付けられています。購入前に実際に取り付けられている配置ヘッドの構成を確認する必要があります。 SMT部品の供給

配置ヘッドの改修

修理工場や機械改修会社にとっては、装着ヘッド アセンブリ全体を交換するよりも、磨耗した機械部品を個別に交換する方が、ヘッドの再構築がより現実的になります。

EMS生産ライン

古い SIPLACE 生産プラットフォームを運用しているエレクトロニクス製造サービス プロバイダーは、機械的な問題が発生した場合の遅延を軽減するために、重要なヘッド コンポーネントをメンテナンス在庫として利用できるようにしておくことがあります。

スペアパーツ販売業者

クリア00319748S04この識別により、製品は国際的な SMT スペアパーツの調達に適しており、購入者は通常、機械のモデル、ヘッドのタイプ、および部品番号に基づいて購入します。

一般的な使用シナリオ

仕組み

配置ヘッドは、フィーダ ピックアップ位置と PCB 配置位置の間で電子部品を処理する役割を果たします。

ヘッド機構内では、高頻度の生産サイクル中に複数の精密コンポーネントが連携して動作します。

の12 ポジションセグメントアセンブリ該当する RV12 装着ヘッド システムに関連付けられた機械アーキテクチャの一部を形成します。

生産中、ヘッドは次のような一般的なシーケンスを繰り返し実行します。

部品ピックアップ → ヘッド移動 → 部品ハンドリング → 位置決め → 配置 → リターンサイクル

セグメント アセンブリは、これらの繰り返し操作を通じて機械的に安定した状態を維持する必要があります。

磨耗、衝突による損傷、または変形がセグメントに影響を与えた場合、技術者はヘッド全体を検査し、必要に応じて影響を受けたコンポーネントを交換します。

交換後は、装置を量産に戻す前に、機械の通常のメンテナンス手順に従ってヘッドを取り付け、検査し、テストする必要があります。

配置ヘッドのパフォーマンスは相互接続された複数のシステムに依存するため、正しいトラブルシューティングでは次の点も考慮する必要があります。

• ノズルの状態。
• 真空回路。
• 空気の供給。
• センサー。
• バルブ。
• ヘッドエレクトロニクス。
• 機械的なアライメント。
• 関連するヘッドコンポーネント。

これにより、実際の障害が配置システムの他の場所で発生した場合にセグメントを置き換えるのを回避できます。

選び方

1. 品番の確認

最も重要な参考資料は次のとおりです。

00319748S04

この番号を元のコンポーネント、メンテナンス文書、または既存の部品識別情報と比較してください。

2. 装着ヘッドの種類を確認する

あなたの機械が該当するものを備えているかどうかを確認してくださいRV12 / 12 ポジション装着ヘッド構成。

機械が HS50 または HS60 と記載されているという理由だけで注文しないでください。

3. DLM リビジョンを確認する

この製品は一般的に次のように呼ばれています。12ER セグメント CPL DLM2。配置ヘッドの世代やリビジョンが異なると、類似しているように見える関連パーツが使用される場合がありますが、必ずしも互換性があるとは限りません。 SMT部品の供給

4. 既存の部品を比較する

注文する前に、以下を比較してください。

5. 必要に応じて写真を提供する

機械が改修、アップグレードされている場合、または異なるヘッド構成が取り付けられている場合は、既存のコンポーネントの写真により識別精度が大幅に向上します。

推奨される写真は次のとおりです。

• セグメントを完了します。
• 部品番号のマーキング。
• 取り付け側。
• コネクタまたは機械的インターフェイス。
• 装着ヘッドの識別ラベル。

正確な部品識別が重要な理由

SMT マシンは長年にわたって使用され続けることが多く、その稼動期間中にヘッドの交換、修理、またはアップグレードが行われる場合があります。

このため、マシン名のみに基づいて交換部品を選択すると、不必要な互換性リスクが生じる可能性があります。

のために00319748S04、推奨される検証シーケンスは次のとおりです。

部品番号 → ヘッドタイプ → リビジョン → マシンモデル → 物理的比較

この方法は、国際的な購入のためのより信頼性の高い基盤を提供し、誤った注文を減らすのに役立ちます。

メンテナンスに関する推奨事項

セグメントを取り付ける前に:

1. 標準のサービス手順に従ってマシンの電源を切ります。
2. 正しい装着ヘッドアセンブリを確認してください。
3. 関連する機械部品を検査します。
4. サービスエリアの汚れを取り除きます。
5. 周囲の部品に異常な磨耗がないか確認してください。
6. 適切なメンテナンス手順に従って、交換用コンポーネントを取り付けます。
7. 機械が自由かつ正確に動作することを確認します。
8. 生産前にマシンまたはヘッドの検証を実行します。
9. 必要に応じてトライアルボードを実行します。
10. 安定した動作を確認してから通常の生産に戻してください。

取り付けは、関連機器に精通した訓練を受けた SMT 保守担当者が実行する必要があります。

よくある質問

Q1: ASM SIPLACE 00319748S04 とは何ですか?

00319748S04 は12 ポジション配置ヘッド セグメント アセンブリ、一般に 12ER セグメント CPL DLM2 と呼ばれ、該当する RV12 配置ヘッド システムのメンテナンスに使用されます。これは、HS50、HS60、F4、および関連する SIPLACE 機器に関連付けられています。 SMT部品の供給

Q2: 00319748S04 は HS50 と HS60 の両方のマシンで使用できますか?

この部品は HS50 および HS60 アプリケーション向けに商業的および技術的に参照されていますが、機械構成と配置ヘッドのリビジョンが異なる場合があるため、購入者は取り付けられているヘッドのタイプと元の部品番号を確認する必要があります。 SMT部品の供給

Q3: これは完全な RV12 配置ヘッドですか?

いいえ。00319748S04 は、該当する配置ヘッド システム内で使用されるセグメント アセンブリです。完全な装着ヘッド ユニットと混同しないでください。

Q4: 見積もりを依頼する前にどのような情報を提供する必要がありますか?

提供してください00319748S04、機械モデル、装着ヘッドのタイプ、必要な数量、必要な条件、および仕向国。マシンの構成が不明な場合は、既存のコンポーネントの写真をお勧めします。

Q5: この製品はHS50またはHS60のモデルに応じてのみ選択できますか?

部品番号の確認を強くお勧めします。最も安全な選択方法は、既存のものを確認することです。00319748S04 識別、RV12 ヘッド構成および DLM リビジョン注文する前に。

00319748S04 RV12 セグメントの価格についてはお問い合わせください

を探していますASM SIPLACE 00319748S04 DLM2 RV12 12 ポジション セグメントHS50、HS60、F4、または互換性のある装着ヘッドのメンテナンス用ですか?

正確な見積もりを得るには、次の情報をお送りください。

当社は、SMT 工場、EMS メーカー、メンテナンス部門、機器サービス会社、機械改修業者、スペアパーツ販売業者をサポートしています。

部品番号、機械モデル、必要な数量を今すぐ送信して、価格と入手可能性の情報を入手してください。
