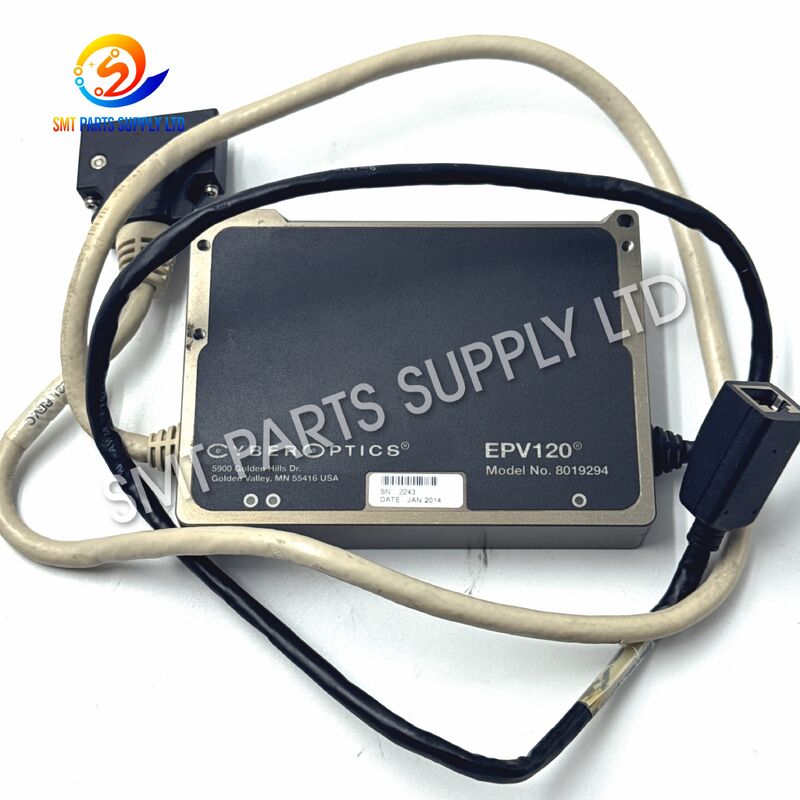

のJUKI 40129657 EPV120、によっても識別されますサイバーオプティクス 8019294、とともに使用される特殊なビジョン モジュールです。JUKI RX-6 SMT実装機。 EPV システムは以下に関連付けられています。組み込みプロセスの検証、コンポーネントのピックアップおよび配置操作中に画像をキャプチャするように設計されたプロセス監視機能。 JUKI のドキュメントには、指定された配置ポイントを撮影し、コンポーネントの存在チェックを実行するように EPV を構成できることが示されています。また、RX-6 の技術情報には、リアルタイムのプロセス検証に使用されるヘッドマウント小型カメラ システムについて説明されています。 ASi テック

とは異なり、LNC120EPV120 は、レーザーベースのコンポーネントのセンタリングを実行する、配置監視およびプロセス検証システムに属します。この区別は、RX-6 マシンの交換部品を選択する際に重要です。 JUKI は LNC120 をレーザー認識センサーとして認識し、EPV はイメージングと配置検証に使用されます。ジュキ

RX-6 生産ラインを維持している工場の場合、正しく適合した EPV120 モジュールはプロセス監視機能の回復に役立ち、ピックアップ、コンポーネントの取り扱い、および配置の異常のより効果的なトラブルシューティングをサポートします。

原因

SMT 実装機は高速で継続的に動作し、実装ヘッドの周囲に設置されたビジョンおよび監視システムは、繰り返しの動き、振動、粉塵、温度変化、および長い生産サイクルにさらされます。

EPV 関連モジュールが不安定になったり破損したりすると、マシンのプロセス検証機能の一部が失われる可能性があります。

検査または交換につながる一般的な状況には、次のようなものがあります。

配置の問題はいくつかの段階で発生する可能性があるため、EPV は特に便利です。コンポーネントがフィーダから正しく外れなかったり、ノズルによってしっかりと保持されなかったり、搬送中に落ちたり、配置後に正しい位置に留まらなかったりする可能性があります。

JUKI の RX-6 EPV 機能は、これらの生産イベントに関する画像ベースの情報を提供するように設計されており、オペレーターがプロセスの問題を調査する際に追加の証拠を入手できるようになります。 51SMT PDF

したがって、監視モジュールの障害は、単に画像キャプチャに影響を与えるだけではありません。また、メンテナンスおよび品質管理担当者が利用できるプロセス情報の量も減少する可能性があります。

解決

破損または不安定な EPV120 を正しく適合するものと交換する40129657 / サイバーオプティクス 8019294このユニットは、互換性のある RX-6 構成の意図された組み込みプロセス検証機能を復元するのに役立ちます。 JUKI 部品番号 40129657 は EPV120 として文書化されていますが、業界の部品リファレンスでは同じアセンブリが Cyber​​Optics 8019294 に関連付けられています。

交換後、技術者は、モジュールが適切に取り付けられ、電気的に接続され、機械に認識され、正しいソフトウェアおよび製造設定で動作していることを確認する必要があります。

EPV システムは、RX-6 生産データ内で構成して、画像を撮影するかどうか、およびコンポーネントの存在検査を実行するかどうかを制御できます。マシンのドキュメントには、デバイスを単純なスタンドアロン カメラとして扱うのではなく、選択可能な EPV 動作モードが含まれています。 51SMT PDF

このため、交換には通常、ハードウェアの検査と機能検証の両方が含まれる必要があります。

インストール後に推奨されるチェック事項

モジュールは精密な光学・電子部品として取り扱ってください。設置中は光学面に触れないようにして、汚れ、機械的衝撃、静電気放電からユニットを保護してください。

仕様

識別子EPV120、40129657、 そしてサイバーオプティクス 8019294は入手可能な部品リファレンスに関連付けられており、RX-6 のドキュメントではプロセス検証機能として EPV を使用することが確認されています。

EPV120とLNC120の違い

これら 2 つの RX-6 コンポーネントを混同しないでください。

JUKI は、RX-6 がレーザーセンタリングに LNC120 を使用し、その配置モニター/EPV システムがイメージングを使用して生産イベントをチェックしていると説明しています。ジュキ

この区別は、顧客が「RX-6 センサー」または「RX-6 カメラ」などの説明のみを提供する場合に特に重要です。

応用

JUKI EPV120 40129657 は、互換性のある RX-6 機器を動作させる SMT アセンブリ環境での使用を目的としています。

典型的なアプリケーションには次のようなものがあります。

プロセス監視イメージの重要な利点の 1 つは、トラブルシューティングです。配置欠陥が発生した場合、製造担当者は、完成した PCB だけに頼るのではなく、記録されたプロセス情報を使用して、考えられるさまざまな原因を区別できます。

たとえば、オペレータは、ピックアップ前にコンポーネントが利用可能であったかどうか、ピックアップが正しく行われたかどうか、または配置ステージの周囲で異常な状況が発生したかどうかを判断する必要がある場合があります。

RX-6 EPV システムの業界説明では、ヘッドの周りに組み込まれた小型カメラがピックアップと配置の前後の段階をキャプチャし、故障分析とプロセスのトレーサビリティに役立つデータを提供できると記載されています。フリップHTML5

仕組み

EPV の略組み込みプロセスの検証。 RX-6 では、システムは別個の下流検査機として機能するのではなく、配置プロセスに統合されています。

プログラムされた操作中に、機械は EPV を使用して、選択された生産ポイントで画像を撮影できます。 JUKI の RX-6 操作マニュアルでは、特に配置ポイントの撮影とコンポーネントの存在判定を実行するための EPV 設定が可能です。 51SMT PDF

一般的な操作シーケンスは次のように要約できます。

1. コンポーネントの準備

装着ヘッドはプログラムされたフィーダー位置に向かって移動し、必要なコンポーネントを収集します。

1. ピックアップモニタリング

プロダクションと EPV の構成に応じて、ピックアップ プロセス周辺で画像情報を取得できます。

1. コンポーネントの転送

機械は、プログラムされた PCB 配置位置に向かってコンポーネントを搬送します。

1. 配置の監視

EPV システムは、配置プロセスに関連する情報を取得します。

1. 検証

画像または検査情報を使用すると、予想されるコンポーネントの状態が存在するかどうかを判断できます。

1. プロセス分析

生産異常が発生した場合、利用可能な EPV 情報は、技術者が問題が発生した場所を分析するのに役立ちます。

このプロセスにより、保守担当者は単純な機械アラームだけよりも多くの情報を得ることができます。

それを理解することも重要ですEPV120 は LNC120 コンポーネントのセンタリングに代わるものではありません。 JUKI のレーザー認識技術はレーザー測定を使用して部品の位置と角度を計算しますが、EPV は別のプロセス監視の役割を果たします。ジュキ

選び方

正しい EPV 交換部品を選択するには、主にマシン モデル、既存の部品番号、モジュール ID、および物理構成に基づいてください。

1.JUKI品番を確認する

既存のユニットがマークされているかどうかを確認します。

40129657

見た目が似ているという理由だけで代替品を選択しないでください。

2.EPVモデルを確認する

確認する：

EPV120

RX シリーズ マシンには複数の光学コンポーネントとセンシング コンポーネントが含まれている場合があるため、モデルの指定が重要です。

3. Cyber​​Optics 番号を確認する

表示されている場合は、ユニットに以下が搭載されているかどうかを確認してください。

8019294

入手可能な部品参照では、Cyber​​Optics 8019294 と JUKI 40129657 EPV120 が関連付けられています。

4. マシンの確認

この製品は、JUKI RX-6プラットフォーム。生産設備には異なるヘッド仕様や以前の変更が含まれている可能性があるため、注文前に機械構成を確認する必要があります。

5. EPV120 と LNC120 を混同しないでください

これは最も重要な選択ポイントの 1 つです。

必要な場合は40129658 / サイバーオプティクス 8017990、あなたが言及しているのは、LNC120 レーザー認識ユニット、EPV120 40129657 ではありません。

6. 注文前に写真を送信してください

より迅速に確認するには、次の情報を提供します。

出荷前に正しく識別することで、設置の遅延や不必要な生産のダウンタイムを削減できます。

よくある質問

Q1: JUKI 40129657 EPV120 は何に使用されますか?

EPV120 は、RX-6 組み込みプロセス検証システムに関連付けられています。コンポーネントのピックアップと配置作業に関する画像ベースの監視をサポートし、生​​産担当者がコンポーネントの存在を確認し、プロセス情報を保持し、SMT 配置の異常を調査するのに役立ちます。 51SMT PDF

Q2: EPV120 は LNC120 レーザーセンサーと同じですか?

いいえ、EPV120 と LNC120 は異なる機能を実行します。 EPV120 は画像ベースの配置プロセス検証に関連しており、LNC120 はコンポーネントのセンタリングと位置測定に使用されるレーザー認識ユニットです。ジュキ

Q3: JUKI 40129657 EPV120 を使用するマシンはどれですか?

40129657 EPV120 は、JUKI RX-6 SMT実装機。お客様は、交換品を注文する前に、既存の部品ラベルと機械構成を確認する必要があります。 富士泰

Q4: Cyber​​Optics 8019294 は JUKI 40129657 と同等ですか?

部品参照による識別サイバーオプティクス 8019294と共にJUKI 40129657 / EPV120。購入を確認するには、出荷前にラベル、物理ユニット、コネクタの配置、マシンのモデル全体を比較してください。

Q5: お問い合わせの際にはどのような情報を提供すればよいですか?

マシンのモデル、必要な数量、JUKI 部品番号、Cyber​​Optics 番号、および既存の EPV モジュール ラベルの鮮明な写真を提供してください。これにより、適合性の確認や見積書の作成がより迅速に行えます。

お問い合わせ

を探していますJUKI RX-6 EPV120 40129657 サイバーオプティクス 8019294交換モジュール?

お送りください。マシンのモデル、部品番号、必要な数量、現在のモジュールの写真、および障害の説明。私たちのチームは、見積もりと出荷の前に正しい仕様を確認するお手伝いをいたします。
