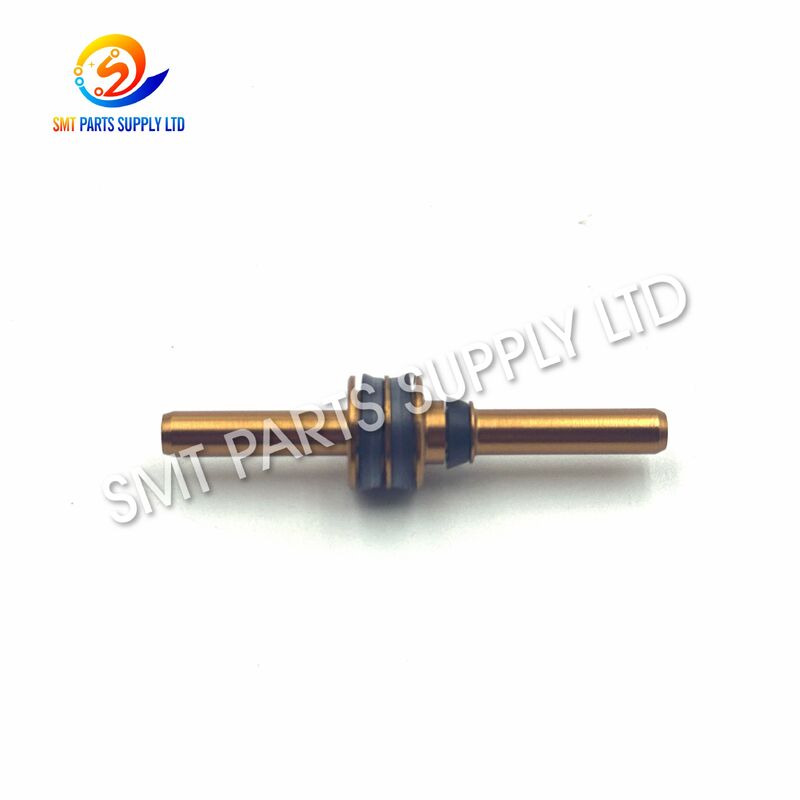

ヤマハ KV8-M7104-A0 YV100XG 配置ヘッド用精密機械加工金属ピストンアセンブリ

この YAMAHA KV8-M7104-A0 ピストンアセンブリ は、YV100XG SMT ピックアンドプレース機 の対応する空圧および機械的機構で使用される、機械固有の交換部品です。搭載ヘッド内部の制御された往復運動をサポートするように設計されており、安定した部品のピックアップ、位置決め、および搭載サイクルを完了するのに役立ちます。

継続的なSMT生産中、元のピストンは徐々に表面摩耗、汚染、過度の摩擦、または寸法変化を起こす可能性があります。これらの状態は、ヘッド応答の遅延、不完全な復帰運動、不安定な空圧動作、または繰り返しの機械アラームにつながる可能性があります。摩耗した部品を適切に適合したKV8-M7104-A0ピストンアセンブリと交換することで、通常の機械応答を回復し、より大きなヘッドアセンブリの不要な交換を減らすことができます。

この製品は、信頼性の高いYV100XGメンテナンスソリューションを必要とするエレクトロニクスメーカー、EMS工場、SMTメンテナンス会社、機器再生業者、およびスペアパーツ販売業者に適しています。

ピストンアセンブリは高頻度運動システム内で機能します。通常のSMT生産中、毎日数千回の動作サイクルを完了する可能性があります。長期間の使用、不十分なメンテナンス、汚染された圧縮空気、シールの劣化、および不適切な取り付けは、その性能に徐々に影響を与える可能性があります。

ピストンの問題は、常に単一の要因によって引き起こされるわけではありません。メンテナンスエンジニアは、交換部品を取り付ける前に、完全な空圧および機械システムを検査する必要があります。

ピストンはガイドまたは嵌合部内で繰り返し移動します。時間の経過とともに、摩擦により接触面が徐々に変化し、動作クリアランスが増加したり、不均一な運動抵抗が生じたりする可能性があります。

軽微な摩耗では、すぐに機械が停止しない場合があります。しかし、不安定な運動、応答の遅延、または不完全な復帰位置決めにつながる可能性があります。

SMT機器は管理された生産エリアで稼働しますが、微細な粉塵、乾燥した潤滑剤、部品の破片、接着剤の残留物、その他の汚染物質が移動機構に入る可能性があります。

汚染は以下を引き起こす可能性があります：

• 摩擦の増加。
• 表面の傷。
• 断続的な固着。
• 運動の遅延。
• 異常なシールの摩耗。
• 不均一な空圧応答。

ピストン機構に潤滑が必要な場合、潤滑剤が不十分だと直接的な金属接触が増加し、表面摩耗が加速します。

不適切な潤滑剤も問題を引き起こす可能性があります。一部の製品は粉塵を引き付けたり、シーリング材を損傷したり、長期間の熱や生産汚染にさらされた後に粘着性になったりすることがあります。

ピストンは通常、シーリングコンポーネントと連携して機能します。損傷した、または硬化したシールは、空気漏れ、運動力の低下、応答の遅延、または不安定な位置決めにつながる可能性があります。

関連するシールを検査せずにピストンのみを交換しても、元の機械の問題が完全に解決しない場合があります。

搭載ヘッドは、クリーンで乾燥した安定した圧縮空気に依存しています。湿気、油、圧力変動、または空気配管の詰まりは、ピストン運動に影響を与える可能性があります。

一般的な空気システムの問題には以下が含まれます：

• 低い動作圧力。
• 圧力変動。
• 空気ライン内の水分。
• フィルターの汚染。
• 空気通路の詰まり。
• チューブ接続の緩み。
• 空圧ジョイントの損傷。
• ソレノイドバルブの応答遅延。

ピストンは、不適切な角度で挿入されたり、間違った方向に取り付けられたり、汚染されたボアに無理に押し込まれたりすると損傷する可能性があります。

不適切な締め付けまたは位置ずれは、異常な横方向荷重を引き起こし、不均一な摩耗と運動の制限につながる可能性があります。

搭載ヘッドの衝突、ノズルの不適切な取り付け、PCBとの干渉、または異物は、過度の機械的力を発生させる可能性があります。

ピストンに明らかな外部損傷が見られない場合でも、異常な衝撃の後、その運動が粗くなったり不均一になったりする可能性があります。

既存のピストンが摩耗、傷、変形、汚染、または動きにくいことが検査で確認された場合、適切に適合したKV8-M7104-A0 ピストンアセンブリに交換することで、対応するYV100XG搭載ヘッド機構を回復するのに役立ちます。

交換は、完全なメンテナンスプロセスの一部として完了する必要があります。技術者は、生産を再開する前に、関連するシール、ガイドセクション、空圧バルブ、空気チューブ、センサー、および取り付け位置を検査する必要があります。

影響を受けたピストンアセンブリの交換は、搭載ヘッド全体またはより大きな空圧モジュールを交換するよりも経済的である可能性があります。

明確に識別されたスペアパーツにより、メンテナンスチームはトラブルシューティングと調達の時間を短縮できます。

適切に取り付けられたピストンは、対応するヘッド機構内のスムーズで再現可能な運動をサポートするのに役立ちます。

KV8-M7104-A0をメンテナンス在庫に保管することで、元の部品が損傷した場合の応答時間を短縮できます。

特に長時間のシフトで稼働する機器や大量生産を扱う機器の場合、計画的な機械サービスに製品を含めることができます。

明確なモデル番号は、購入担当者、技術者、および倉庫担当者が在庫を正確に管理するのに役立ちます。

正確な製品の状態は、見積もりで確認する必要があります。製品の写真と検査情報は、注文要件に従って提供できます。

KV8-M7104-A0ピストンアセンブリは、主にYV100XG搭載ヘッド内の対応する空圧または機械的運動セクションの修理とメンテナンスに使用されます。

以下の生産およびサービス環境で使用できます。

以下のプリント基板を組み立てるSMT生産ラインに適しています：

• 家電製品。
• モバイルアクセサリー。
• 通信製品。
• スマートデバイス。
• 消費者向け制御基板。
• オーディオおよびビデオ機器。

製造工場に適用可能：

• 車両制御モジュール。
• 照明制御基板。
• 自動車用センサー。
• ダッシュボードエレクトロニクス。
• 電源管理アセンブリ。
• インフォテインメント回路基板。

ピストンアセンブリは、以下の製造ラインのYV100XGメンテナンスをサポートできます：

• 産業用コントローラー。
• 自動化モジュール。
• 電源。
• 計測器基板。
• モーター制御システム。
• 通信制御ユニット。

EMS工場は、複数のSMTマシンと長時間の生産シフトを運用することがよくあります。機械固有のピストン部品を在庫しておくことで、予期せぬメンテナンス中の待ち時間を短縮できます。

独立したサービス会社は、搭載ヘッドの検査、空圧システム修理、および機械復旧プロジェクト中にKV8-M7104-A0を使用できます。

機器再生業者は、YV100XGマシンを再構築またはサービスして再販または継続的な生産に使用する際に、摩耗したピストン部品を交換する場合があります。

販売業者は、個別の交換部品、メンテナンスキット、または統合されたSMTスペアパーツ出荷を必要とする工場のために製品を在庫できます。

KV8-M7104-A0ピストンアセンブリは、対応するYV100XG搭載ヘッド機構内で機能します。機械制御システムは、必要なピックアップおよびプレースメントシーケンスに従って空圧回路をアクティブにします。

圧縮空気は、関連するソレノイドバルブと空気通路を介して供給されます。圧力がピストンに作用し、制御された直線運動を生成します。この運動は、接続されたヘッド機構に伝達されます。

必要なアクションが完了した後、逆気圧、復帰機構、またはその他の機械的要素がピストンを元の位置に戻します。

1. 機械制御システムが動作コマンドを送信します。
2. 対応するソレノイドバルブが空気流の位置を変更します。
3. 圧縮空気がピストン機構に入ります。
4. 空気圧が直線的なピストン運動を生成します。
5. ピストンが接続されたヘッドコンポーネントに力を伝達します。
6. 搭載ヘッドのアクションが完了します。
7. 復帰システムがピストンを開始位置に戻します。
8. センサーまたは制御信号が運動サイクルの完了を確認します。
9. 機械は次のピックアップまたはプレースメントアクションに進みます。

ピストンは、周囲の空圧、機械的、または電気的コンポーネントが故障している場合、正しく動作しません。したがって、完全なシステム検査が推奨されます。

外観だけでSMTスペアパーツを選択すると、誤った購入につながる可能性があります。寸法や構成のわずかな違いにより、2つのコンポーネントが似ていても取り付けられない場合があります。

注文前に以下の確認プロセスを使用してください。

取り外したコンポーネントのマーキングを確認するか、機械部品マニュアルを参照してください。サフィックスを削除せずに完全なコードを提供する必要があります。

推奨される注文参照：

KV8-M7104-A0

完全な機器モデルを提供してください：

YV100XG SMTピックアンドプレース機

同じブランドを使用するすべての機械にピストンが適合すると仮定しないでください。

ピストンが取り付けられている搭載ヘッドの位置、機構の場所、または図面参照を特定してください。

機械が複数のピストンタイプを使用している場合、この情報は特に役立ちます。

推奨される写真は以下の通りです：

• 完全な正面図。
• 完全な背面図。
• 側面図。
• 部品番号マーキング。
• 接続部。
• 取り付け面。
• 損傷または摩耗した部分。
• 定規またはキャリパーの隣の写真。

元のマーキングが損傷または読み取れない場合は、以下を提供してください：

• 全長。
• 外径。
• 内径。
• シャフト径。
• ステップ寸法。
• 溝の位置。
• 接続サイズ。

注文が必要な状態を記載してください：

• 新品オリジナル。
• 新品互換。
• 中古オリジナル。
• 再生品。

注文数量を記載してください。これにより、在庫、パッケージング、価格、および納期を正確に確認できます。

設置は、資格のあるSMT機器メンテナンス担当者が行う必要があります。

• 必要な安全手順に従って機械を停止します。
• 必要に応じて電気電源を切断します。
• 圧縮空気供給を遮断します。
• 交換部品番号を確認します。
• 作業エリアを清掃します。
• 適切なメンテナンスツールを準備します。
• ガイド、シール、および嵌合コンポーネントを検査します。
• 機構内部の汚染を確認します。

• 汚れた工具で精密面を触らないでください。
• ピストンを落としたり衝撃を与えたりしないでください。
• 正しい設置方向を確認します。
• ピストンをガイドに無理に押し込まないでください。
• 必要な場合は、指定された潤滑剤のみを使用してください。
• 損傷したOリングまたはパッキンを交換してください。
• ピストンが異常な抵抗なく移動することを確認してください。
• アセンブリに粉塵や異物が付着しないようにしてください。

• 圧縮空気を徐々に回復させます。
• すべての空圧接続を確認します。
• 空気漏れがないか確認します。
• 許可されている場合は、手動運動検証を実行します。
• 低速で機械を実行します。
• ピストンの完全な移動を確認します。
• センサー応答を確認します。
• 部品のピックアップとプレースメントをテストします。
• 通常の生産前に搭載精度を確認します。

検査プロセスは、選択された製品の状態と顧客の要件に従って完了できます。

ピストンアセンブリは精密なスペアパーツであり、湿気、粉塵、傷、衝撃から保護する必要があります。

標準パッケージには以下が含まれる場合があります：

1. 個別の保護ラップ。
2. 密閉された内部パッケージ。
3. 部品番号と数量ラベル。
4. 耐衝撃性充填材。
5. 強化された輸出用カートン。
6. 外側出荷ラベル。

いいえ。KV8-M7104-A0ピストンアセンブリは、YV100XG機械の対応する機構を対象としています。互換性は、完全なモデル、設置位置、既存部品の写真、および機械部品情報を使用して確認する必要があります。

不安定さが、摩耗、傷、汚染、または固着したピストンによって引き起こされている場合は役立つ可能性があります。技術者は、シール、空気圧、ソレノイドバルブ、ガイドボア、センサー、および関連する機械部品も検査する必要があります。

関連するシーリングコンポーネントは、ピストン交換中に注意深く検査する必要があります。硬化した、損傷した、または変形したシールを再利用すると、空気漏れ、抵抗の増加、運動の遅延、または不安定な空圧性能につながる可能性があります。

元のコンポーネントマーキングが不明瞭な場合は、部品番号、機械モデル、必要数量、既存製品の写真、設置位置、希望する製品状態、および重要な寸法を提供してください。

はい。バルブ、センサー、ノズル、フィーダー、ベルト、モーター、回路基板、空圧フィッティング、およびその他のSMT機械コンポーネントと統合して、国際的な購入および輸送コストを削減できます。

正確な見積もりと迅速な技術確認については、以下の情報を提供してください：

完全な部品番号、機械モデル、必要数量、製品写真、および配送先をお送りください。当社の営業チームが、技術的な互換性、在庫状況、製品の状態、パッケージング方法、価格、および推定納期を確認します。
