| ブランド名: | Panasonic |
| モデル番号: | KXFE00GXA00 |
パナソニック KXFE00GXA00 N610090171AA T0710095 MC16CB-4 ヘッドコントロールボード CM402 CM602

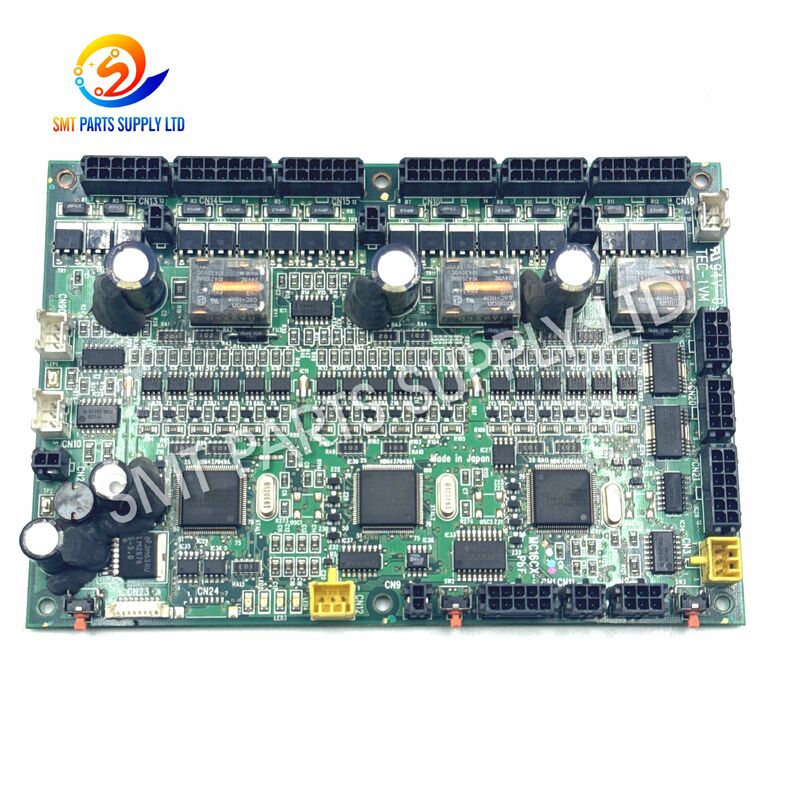

パナソニック KXFE00GXA00 N610090171AA T0710095 MC16CB-4 SMTヘッド制御ボードは,互換的な配置ヘッド制御組に使用される工業用印刷回路ボードである.送信もサポートします機械制御器と頭部関連部品間の電子信号の処理と調整 SMT生産中に
このボードは,通常,メンテナンス交換,生産ライン復旧,機械改装,および重要なスペアパーツの在庫のために選択されます.重要な識別参照には,KXFE00GXA00が含まれます., N610090171AA, T0710095, MC16CB,そしてMC16CB-4.
CM402 と CM602 の機械は,異なるヘッド構成,PCB リビジョン,コネクタのレイアウト,制御システムを使用する場合があるため,互換性は機械モデルだけで決定されるべきではない.購入者は完全な部品番号を比較する必要があります注文の確認前にPCBマーク,コネクタ位置,マウントホール,コンポーネントレイアウト,既存のボードの写真,機械の構成.
SMT PARTS SUPPLY LTDは,電子機器メーカー,修理会社,機器再構築業者,国際販売業者向けにSMT機械制御ボードと関連メンテナンスパーツを供給しています.
| 識別項目 | 詳細 |
|---|---|
| 製品カテゴリー | SMT マシン制御ボード |
| 製品タイプ | 配置ヘッド制御PCB |
| 主要部品番号 | KXFE00GXA00 |
| 交叉参照番号 | N610090171AA |
| PCBの識別 | T0710095 税金について |
| ボードモデル | MC16CB-4 |
| 関連マーク | MC16CB |
| 機械による応用 | CM402 / CM602 |
| 設置エリア | 配置ヘッド制御セクション |
| 主な目的 | 頭部制御,保守,交換 |
| 供給者 | SMT PARTS SUPPLY LTD |
配置ヘッドは,SMTマシンの最も重要な動作部分の1つです.生産中に,ヘッドはコマンドを受け取り,フィードバック信号を監視し,関連電気装置を調整する機械の制御システムと継続的に通信する.
頭制御ボードが不安定になり,損傷,汚染,または電気的に劣化すると,機械は間歇的なアラーム,初期化障害,異常な頭応答,繰り返し生産中断.
コントロールボードの故障は,電気的,環境的,機械的,またはメンテナンス関連の要因によって引き起こされる可能性があります.
| 原因 と なる 可能性 | 記述 |
| 長い 作業 時間 | 継続的な生産は,部品とコネクタの老化を加速させる |
| 不安定な入力電源 | 電圧 変動 は 敏感 な 電子 回路 を 損傷 する |
| 静電放電 | ESDの不適切な操作は,統合回路やボードの部品に影響を与える可能性があります. |
| 過剰 な 熱 | 低冷却や空気の遮断によりPCBの動作温度が上昇する可能性があります |
| 塵 汚染 | 導電性または油性のある塵は,信号と部品の信頼性に影響を与える可能性があります. |
| 湿度 | 湿度 は 酸化,腐食,または 不安定 な 電気 性能 を 引き起こし ます |
| 接続器の損傷 | 曲がったピンや松散なコネクタが通信信号を中断する可能性があります. |
| 誤った 保守 | 強制的な設置または不正なケーブル接続は,ボードを損傷する可能性があります |
| 機械の振動 | 耐久的な振動は,溶接器の接頭やコネクタを緩める可能性があります. |
| 構成要素 老化 | コンデンサ,リレー,IC,その他の部品は,時間とともに劣化する可能性があります |
次の症状は,ヘッド制御の問題を示すかもしれませんが,MC16CB-4ボードが欠陥であることを証明しません.同様の症状は,モーター,ケーブル,センサー,エンコーダー,運転手電源,バルブ,または機械装置.
| 機械の症状 | 推奨された検査 |
| 配置ヘッドが初期化できない | 制御ボード,ケーブル,センサー,および電源入力を確認 |
| 頭部関連アラームが繰り返し現れる | アラーム履歴を確認し,接続されたデバイスを検査します |
| 頭の動きが間歇的になる | コンネクタ,フィードバック回路,および関連モーターを検査 |
| 製造中に機械が停止する | 通信の安定性と電源状態をチェックする |
| 頭は命令に反応しない. | ボード出力,ケーブル状態,制御信号を確認 |
| 再起動後に欠陥が消える | 断続的なボード,コネクタ,または電源の問題について調査 |
| 可視なPCB変色 | 動作を停止し,過熱や電気損傷を確認する |
| 繰り返しピックアップ障害 | チェックノズル,真空システム,センサー,頭部電子機器 |
| 異常な配置結果 | メカニカルアライナメントと電子制御部品を検査する |
| コネクタが異常に熱くなる | コンタクト抵抗,ケーブルの状態,および現在の経路をチェック |
設置された制御パネルが不具合であることを確認する場合は,正確に識別されたKXFE00GXA00 N610090171AA MC16CB-4ボードに置き換えることで,安定したヘッドセクション通信と機械操作を回復するのに役立ちます..
交換板は外見のみではなく,完全な技術識別に基づいて選択しなければならない.
| ステップ | 必要な 行動 | 目的 |
| 1 | 機械のモデルとシリアル番号を記録 | 機器のバージョンを特定する |
| 2 | 配置を記録する | 正確なアプリケーションを確認 |
| 3 | 設置されたボードを撮影 | コンネクタとマウントの参照を保存する |
| 4 | すべての可視部品番号を記録する | 識別の誤りを減らす |
| 5 | KXFE00GXA00とN610090171AAを比較する | 主な製品参照を確認する |
| 6 | T0710095PCBマークをチェックする | PCBの識別を確認する |
| 7 | MC16CBまたは MC16CB-4 を確認します | 板のモデルと修正をマッチ |
| 8 | すべてのコネクタを比較する | 互換性のないPCBの設置を防止する |
| 9 | 製品の状態を確認する | 新品,使用品,またはリニューアルされた供給品を選択 |
| 10 | ESD 保護装置を設置する | 電子部品を保護する |
| 11 | 機械診断を行う | 通信と初期化を確認 |
| 12 | 生産試験を完了する | 労働条件下での安定性を確認する |
| 仕様 | 製品情報 |
| ブランド参照 | パナソニック |
| 製品名 | SMTヘッドコントロールボード |
| 主要部品番号 | KXFE00GXA00 |
| 代替部品番号 | N610090171AA |
| PCB番号 | T0710095 税金について |
| ボードモデル | MC16CB-4 |
| 関連ボードマーク | MC16CB |
| 適用される機械参照 | CM402 / CM602 |
| 適用セクション | 配置ヘッド制御システム |
| 製品構築 | 混雑した工業用PCB組 |
| 主な機能 | 頭信号処理と通信 |
| コネクタタイプ | 機械特有のマルチピン接続器 |
| マウント方法 | 原装位置に設置 |
| 電気パラメータ | 機械とボードの構成によって決定される |
| ファイアウェア 要求 | 設定に依存する |
| 製品状態 | 新品,中古品,または改造品 |
| 検査 | 商品の条件と注文契約によると |
| 最低注文量 | 1本 |
| パッケージ | 静止性・衝撃耐性のある輸出包装 |
| 輸送方法 | エクスプレス,航空貨物,または統合出荷 |
| 互換性確認 | 注文 する 前 に 要求 さ れる もの |
| 供給者 | SMT PARTS SUPPLY LTD |
機械モデル情報だけでは,最終的な互換性の確認には十分ではありません.CM402とCM602は,異なる配置頭,内部配線,PCBの修正,コネクタのレイアウト,ソフトウェアの構成電気制御システムです
購入者は,注文する前に以下の詳細を確認する必要があります.
下記の参照は製品識別に使用される.技術的確認がない限り,類似のマークは自動的に交換可能なものとみなされるべきではない.
| 参照 | 識別タイプ | 買い物 の 重要 性 |
| KXFE00GXA00 | 主要部品番号 | 主な製品識別 |
| N610090171AA | 交叉参照番号 | 修理や交換の検索に使用される |
| T0710095 税金について | PCBの識別 | 物理的なボードのバージョンを確認するのに役立ちます |
| MC16CB | ボードファミリーマーク | 関連する制御ボードファミリーを識別する |
| MC16CB-4 | 板のモデルまたは修正 | インストールされたボードにマッチするために重要です |
| CM402 | 機械のアプリケーション参照 | 頭の配置で確認する必要があります. |
| CM602 | 機械のアプリケーション参照 | ボードとコネクタの詳細で確認する必要があります |
2つのSMT制御ボードは,同じサイズ,マウントポイント,またはコネクタの形を持つかもしれないが,異なる回路または制御機能を含んでいる.可能な違いには以下が含まれます:
間違ったマッチングボードを使用すると,機械アラーム,通信障害,不正な操作,または追加の部品の損傷を引き起こす可能性があります.
KXFE00GXA00 N610090171AA MC16CB-4ヘッド制御ボードは,SMT機械のプロメンテナンスと電子機器製造環境に適しています.
| 適用する | 理事会の機能 |
| SMT ライン メンテナンス | 確認された欠陥板の交換 |
| 配置ヘッドの修理 | 頭部電子制御を復元する |
| 機械 の 改装 | 古い電子装置や破損した電子装置の交換 |
| 緊急 障害 の 修復 | 予期せぬ生産停止時間を減らす |
| 予防用スペア 備蓄 | 重要な制御ボードを事前に準備する |
| 使い た 機器 の 復元 | 機械の再稼働支援 |
| エレクトロニクス 工場 メンテナンス | 生産ラインの信頼性を維持する |
| SMTサービス会社 | お客様の修理プロジェクトを支援する |
| 部品の配送 | 特定板を国際市場に供給する |
| 生産能力の回復 | 修理された機器を生産に戻す |
MC16CB-4ボードは,互換性のあるSMT配置ヘッド組内の電子制御経路の一部を構成します.その正確な機能は,マシンバージョン,ヘッド構成,接続された部品.
機械制御器は,プログラムされた生産シーケンスに従って操作コマンドを送信します.これらのコマンドは,初期化,頭部移動,部品ピックアップ,部品配置,状況確認.
ヘッド制御ボードは,互換性のあるヘッドアセンブリに要求される電子信号を処理または配布する.機械制御器とヘッド関連デバイスの間の通信を調整するのに役立ちます.
センサー,モーター,位置検出装置は 動作フィードバックを提供します.コントロールボード は,この 情報 を 転送 し,処理 し,機械 が 各 動作 が 正しく 完了 し て いる か を 判断 できる よう に する.
SMTの配置には高速移動,部品のピックアップ,位置付け雇用も
機械が異常信号,フィードバックの欠落,通信障害,または不安定な応答を検知した場合,アラームを起こして生産を停止する可能性があります.
| 生産段階 | 機械の操作 | 取締役会に関連する活動 |
| マシン初期化 | 配置頭状をチェックする | ステータス通信をサポート |
| プログラム 読み込み | 生産指示を受け取る | 頭制御シーケンスを準備する |
| コンポーネントピックアップ | 頭がフィッダーに移動 | 関連電子信号の座標 |
| コンポーネント転送 | 頭はPCBに向かって動きます | コマンドとフィードバックの通信を維持 |
| 部品の配置 | コンポーネントは正確に配置されています | 同期制御タイムをサポートする |
| 完了確認 | 機械は操作を検証します | 運用フィードバックの転送 |
| 繰り返す サイクル | 生産順序が続きます | 継続的な頭部コミュニケーションを維持する |
機械の安全で成功した修理には,正しい制御ボードを選択することが不可欠です.
設置されたボードにKXFE00GXA00,N610090171AA,または両方のマークが付けられているか確認します.文字,後項,または修正マークを無視しないでください.
既存のボードにT0710095のマークが付いているかどうかを確認します.PCBの識別は,物理的に類似した制御ボードを区別するのに役立ちます.
MC16CBまたは MC16CB-4のマークを確認します.別の後尾は異なる修正または適用を示す可能性があります.
機械ファミリーではなく,機械の完全なモデルを記載します. 機械のシリアル番号が入手可能な場合は,その番号を記載してください.
CM402 と CM602 プラットフォームは,異なる配置の位置ヘッドを使用することができる.ヘッドのタイプは,ボードを購入する前に確認する必要があります.
すべてのコネクタ,ソケット,ケーブル位置,マウントホール,ブレーケット,部品の位置をチェックしてください.明確な写真が強く推奨されています.
アラーム コード,故障 の 症状,故障 解決 の 結果 を 提供 し て ください.これ は,板 が 原因 で ある か ない か を 判断 する 助け に なり ます.
商品は,在庫に応じて異なる条件で供給されることがあります.
| 条件 | 記述 | 推奨使用 |
| 新しい | 未使用の板,現存量に応じて | 長期備蓄や優先生産 |
| 使用済み | 装置から取り出して検査 | コスト制御による保守 |
| 改装した | 専門家の修理と検査 | 予算要求のある修理プロジェクト |
| 交換する | 欠陥のある板に対して供給された交換品 | 選択された注文で利用可能 |
| 修理サービス | 顧客ボードの評価と修理 | ソースが難しいボード構成 |
試験基準は,製品の状態によって異なる場合があります.購入者は,価格表に以下が含まれているかどうかを確認してください.
保証条件は,支払いの前に確認する必要があります.保証カバーは,新しい,使用済み,および改装された制御ボードに異なります.
輸送前には,製品の状態と注文契約に従って,以下の検査点が完了できます.
| 検査項目 | 検査の目的 |
| 部品番号の確認 | 正確な製品識別を確認する |
| PCBマークの検証 | チェック T0710095 と MC16CB-4 の参照 |
| コネクタの検査 | 折りたたみ,松散,または損傷したピンを識別する |
| PCB 表面検査 | 裂け目,腐食,汚染 の 確認 |
| 部品の検査 | 欠落した,燃えた,または損傷した部品を特定します |
| 設置検査 | 固定穴とブレーキを確認します |
| 修理痕跡検査 | 過去の修理作業の見直し |
| アンチスタティックパッケージング | 操作中にボードを保護する |
| 輸出包装検査 | 輸送被害を減らす |
| 注文ラベル 検証 | 貨物識別の誤りを防止する |
設置はSMT機械の整備担当者によって行われます.
SMT制御ボードは静電,湿度,振動,物理的影響に敏感である.国際輸送中に製品を保護するために専門的なパッケージングが使用されます.
| パッケージ層 | 機能 |
| アンチスタティックバッグ | 静電放電のリスクを減らす |
| 湿度対策 | PCB を 乾く よう 助ける |
| 接続器の保護 | ピンダメージを防ぐ |
| 泡のクッション | 衝撃や振動を減らす |
| 中身 カートン | 板を固定する |
| 輸出用紙箱 | 外部輸送の保護を提供する |
| 製品ラベル | 部品番号と順序を識別する |
配送時間は,在庫状態,テスト要件,注文量,目的地,および選択された送料方法に依存します.
KXFE00GXA00 と N610090171AA は,この制御ボードの関連識別参照として一般的に使用されています.最終的な互換性は,T0710095,MC16CB-4,コネクタレイアウトによってまだ確認する必要があります.機械のモデル位置付け頭配置
CM402号機とCM602号機は,異なるヘッドシステム,PCB修正,配線装置,ソフトウェア構成を含むことができる.注文前に完全なボード写真と機械情報を提供してください..
しかし,同様のアラームは,損傷したケーブル,モーター,センサー,ドライバ,エンコーダー,バルブ,電源,機械部品.
必要な量,機械のモデル,機械のシリアル番号,既存のボード番号,MC16CB-4マーク,T0710095識別,ボードの写真,好ましい状態,配送国,必要な配達日です
乾燥し,温度が制御された環境で,抗静止包装内を密閉して保管します.直接日光,湿度,腐食性ガス,重圧,振動,導電性物質との接触.
SMT PARTS SUPPLY LTD
価格表と互換性確認のために以下の情報を送信してください.
販売チームは, 製品状態,互換性情報, 検査基準,パッケージング方法, 配送時間, 国際送料のオプションをレビューします.
商標の明示:パナソニックと参照された機械のモデル名は,製品識別および互換性説明のためにのみ使用されます.すべての商標はそれぞれの所有者に属します.SMT PARTS SUPPLY LTDはSMTのスペアパーツを独立して供給している..
